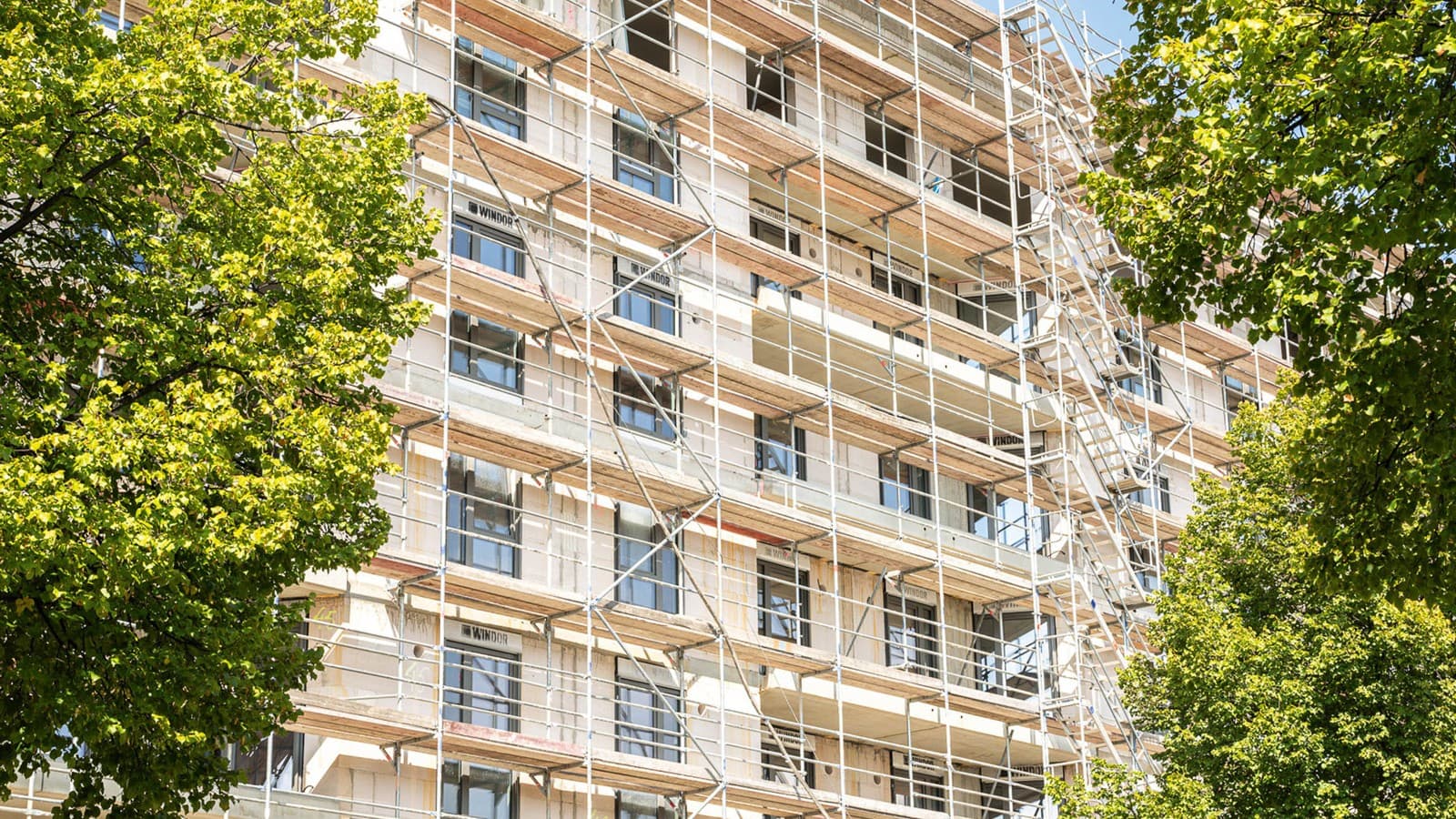

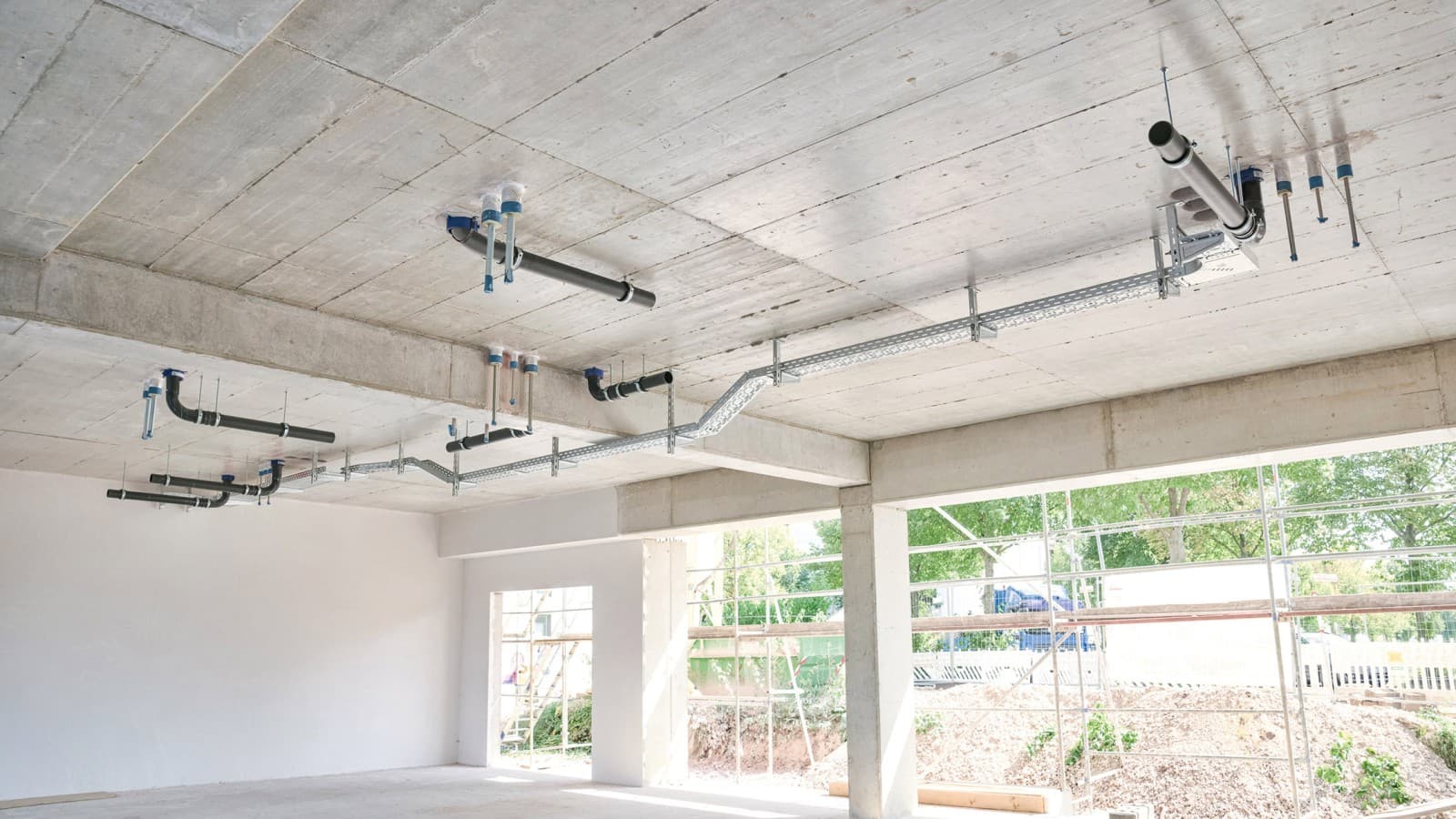

Woonproject met Geberit Supertube Europakarree Erfurt (DE)
Voor het woonproject Europakarree in Erfurt is gekozen voor Geberit SuperTube technologie. Daarmee profiteert het project van efficiënte afvoer, een eenvoudigere installatie en meer ontwerpvrijheid.

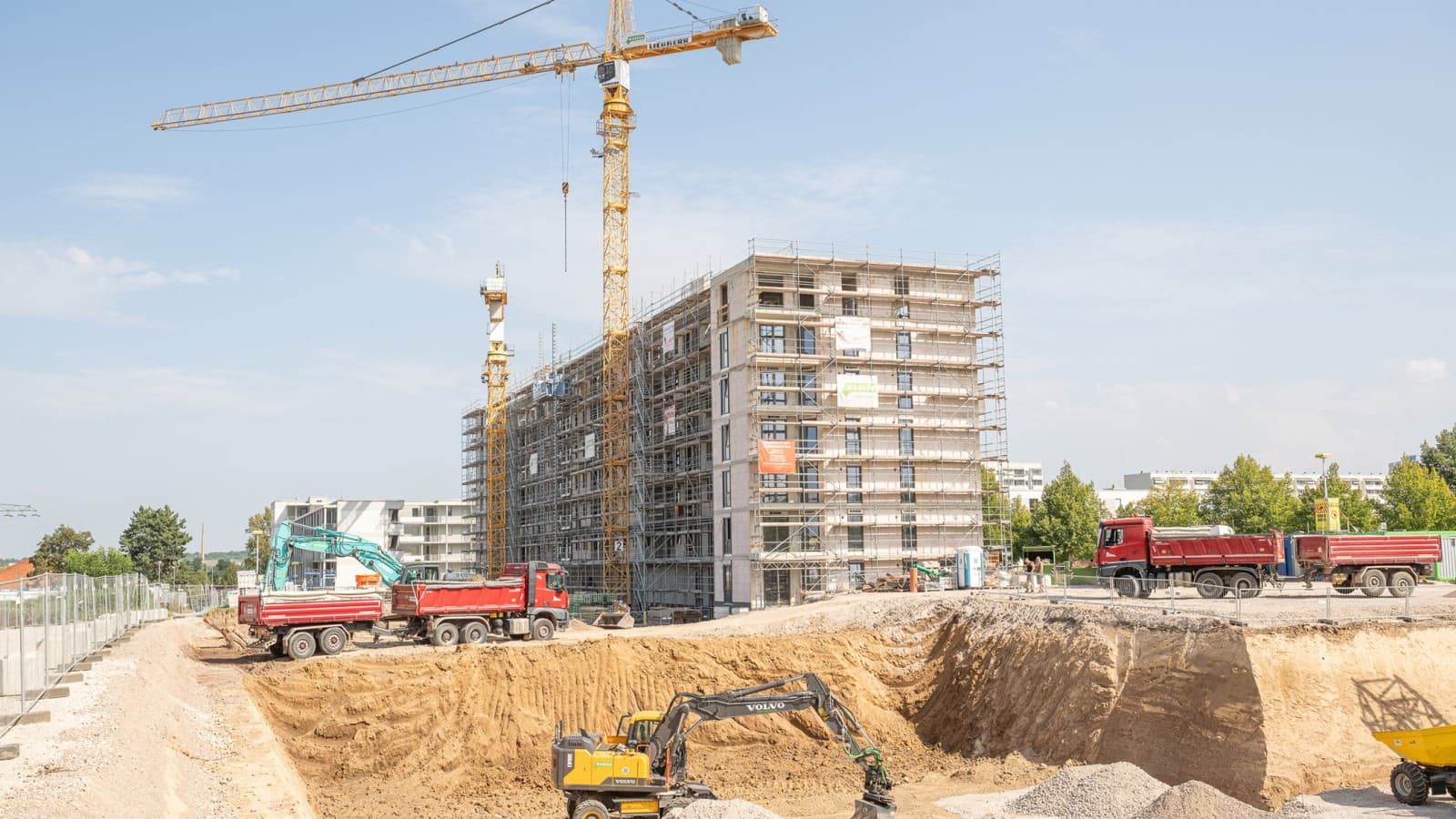

Binnen het woonproject Europakarree Erfurt worden circa 600 hoogwaardige koop-, huur- en sociale huurwoningen gebouwd. In bouwfase H werd SuperTube technologie in combinatie met het afvoersysteem Geberit Silent-Pro voor het eerst toegepast in een gebouw van zeven verdiepingen.
Alle betrokken partijen waren overtuigd van de duidelijke voordelen van het systeem: geoptimaliseerde stromingsgeleiding, minder ruimtebeslag, een snellere installatie en een lager materiaalverbruik.
Een belangrijke uitdaging in complexe woongebouwen is het realiseren van de vereiste ruimtehoogten. Ook daarin biedt Geberit SuperTube uitkomst. Horizontale leidingtrajecten kunnen tot 6 m zonder helling worden uitgevoerd, waardoor eenvoudiger aan de hoogte-eisen voldaan kan worden.
Geberit SuperTube is inmiddels ook opgenomen voor toekomstige bouwfasen van de woonwijk.
Het project in één oogopslag
Betrouwbare planning voor woningbouw
In woningbouwprojecten zijn standleidingen van meer dan 10 m gebruikelijk en vormen ze vanuit normatief oogpunt vaak een uitdaging.
Eenvoudiger ontwerpen
Met Geberit SuperTube kunnen afvoerleidingen veel eenvoudiger worden aangelegd.
Voldoen aan ruimtehoogten
Met de SuperTube technologie kun je horizontale leidingen zonder helling aanleggen (tot 6 meter bij d110).
Efficiënte installatie
Door af te zien van omloopleidingen, bespaar je op materiaal en montagekosten.
Stem van de opdrachtgever
De gewonnen ruimte betekent meer hoofdruimte. Bij eerdere bouwprojecten zaten we in de kelder vaak dicht bij een hoogte van 2,20 m; soms was er helemaal geen afvoerleiding mogelijk aan het plafond. Met SuperTube hebben we veel minder ruimteproblemen, en dat biedt doorslaggevende voordelen. Het gaat niet om enorme afmetingen, we hebben het misschien over 10 cm. Maar dat is al genoeg om veel problemen op te lossen.
Heb je een gelijkaardig project? Wij vinden de juiste oplossing voor jou
De uitdaging Voldoen aan de hoogtes
Het ontwerpen en bouwen van woongebouwen met meerdere verdiepingen brengt bijzondere uitdagingen met zich mee. Zo beperkt de horizontale verlegging van standleidingen, die volgens DIN 1986-100 een helling vereist, de plafondhoogten op de kelderverdieping.
Daarnaast zijn er omloopleidingen bij standleidingen van 10 m of langer, die ruimte innemen in de installatieschachten en kernboringen en brandveiligheidsmaatregelen vereisen.
In bouwfase H van het woonproject Europakarree Erfurt was er nog een extra eis: in de vergaderruimte van een gemeenschappelijke ruimte moest een de hoogte van de ruimte van 2,9 m aangehouden worden. Een ophanging voor een verleggingsleiding met helling was in samenwerking met andere vakken echter moeilijk te realiseren.
Een vergelijkbare uitdaging deed zich voor vanwege de vrije hoogte in een doorgang. Daar was de benodigde ophanghoogte voor een standleidingverlegging van meer dan 10 m niet beschikbaar.
De oplossing van Geberit Geberit SuperTube
Ruimtehoogten in acht genomen
Door het gebruik van Geberit Silent-Pro SuperTube konden de horizontale leidingen tot wel 6 m zonder helling aangelegd worden. Zo konden de voorschriften met betrekking tot de ruimtehoogten zonder problemen nageleefd worden.
Minder tijd en materiaal, meer ruimte

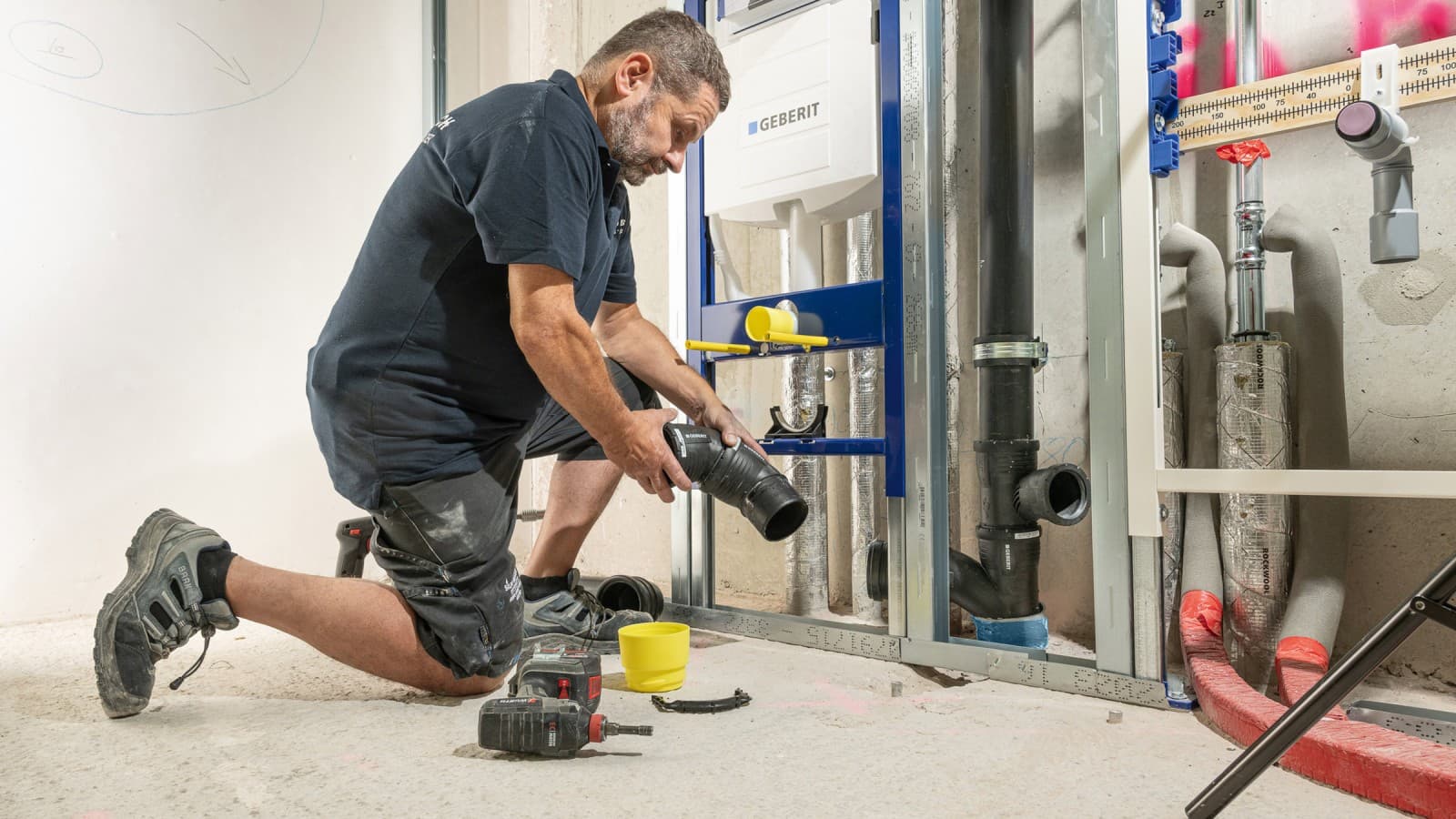

Door slechts één standleiding zonder omloopleiding te gebruiken, vermindert het systeem het materiaalverbruik, vereenvoudigt het de installatie en vermindert het de inspanningen voor brandveiligheidsmaatregelen per verdieping.
Met in totaal 32 standleidingen kon op tal van onderdelen bespaard worden, waaronder kernboringen, het brandwerend afdichten van plafonddoorvoeren en brandmanchetten, omdat er per streng slechts één leiding nodig was.
De geoptimaliseerde hydraulica maakte bovendien een verkleining van de buisdiameter van DN 100 naar DN 90 mogelijk. Doordat er geen omloopleidingen nodig waren, werden er minder meters buis gebruikt en ontstond er extra ruimte in de installatieschacht. Dat maakte de afstemming met verluchtings- en elektriciteitsleidingen een stuk eenvoudiger.
In totaal leverde dat aanzienlijke materiaalbesparingen op, en een tijdwinst van zo’n 160 werkuren.
Goede ondersteuning van ontwerp tot uitvoering
Marcel Roth, projectleider bij het uitvoerende installatiebedrijf Silvio Deutsch GmbH, kende de Geberit SuperTube technologie en het werkingsprincipe ervan al van een Geberit 'Nah-Dran' bijeenkomst en uit het klantenmagazine.
Al snel bleek dat het systeem perfect bij de eisen van het Europakarree-project aansloot. De ontwerpfase vond plaats in nauwe samenwerking tussen ontwerpster Claudia Sanno, projectleider Marcel Roth en Geberit verkoopadviseur Fabian Ritter.
De expertise van de Geberit adviseur overtuigde het projectteam en zorgde voor vertrouwen in het nieuwe systeem.

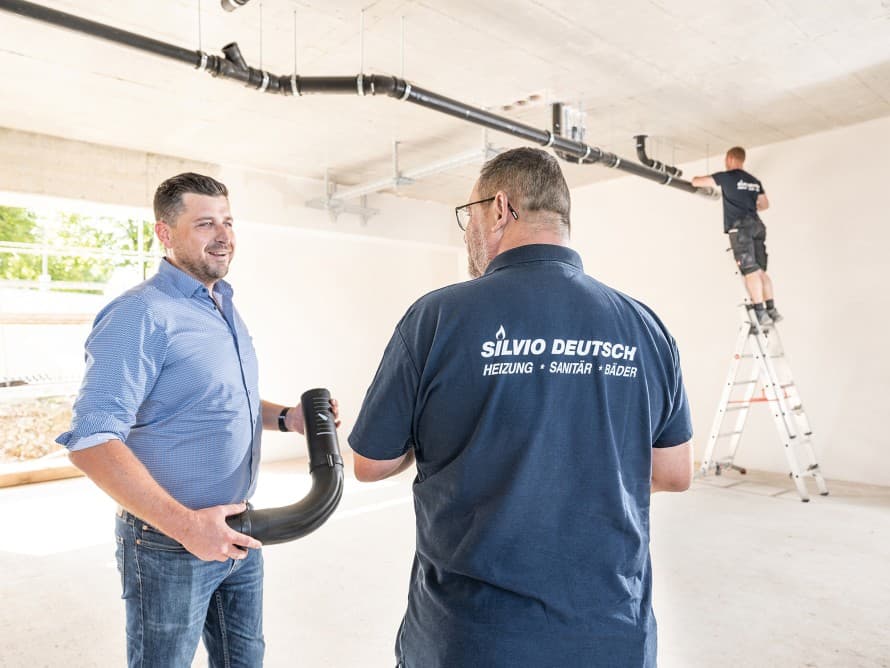

Tijdens een bouwplaatsinstructie gaf Fabian Ritter aan de monteurs de benodigde uitleg over brandveiligheidsoplossingen en beantwoordde hij vragen over de installatie. De installatie van het SuperTube systeem werd door de monteurs als eenvoudig en efficiënt omschreven. Ze waren erg tevreden over de ondersteuning door de Geberit adviseur.
Geberit SuperTube in toekomstige bouwfasen
Na de positieve ervaringen met het lopende project willen Claudia Sanno en Marcel Roth de innovatieve technologie ook in verdere bouwfasen van het Europakarree-project gebruiken. Voor de volgende bouwfase is ze al opgenomen in de aanbesteding.
In bouwfase H van het woonproject Europakarree Erfurt worden 76 nieuwe woningen gebouwd.

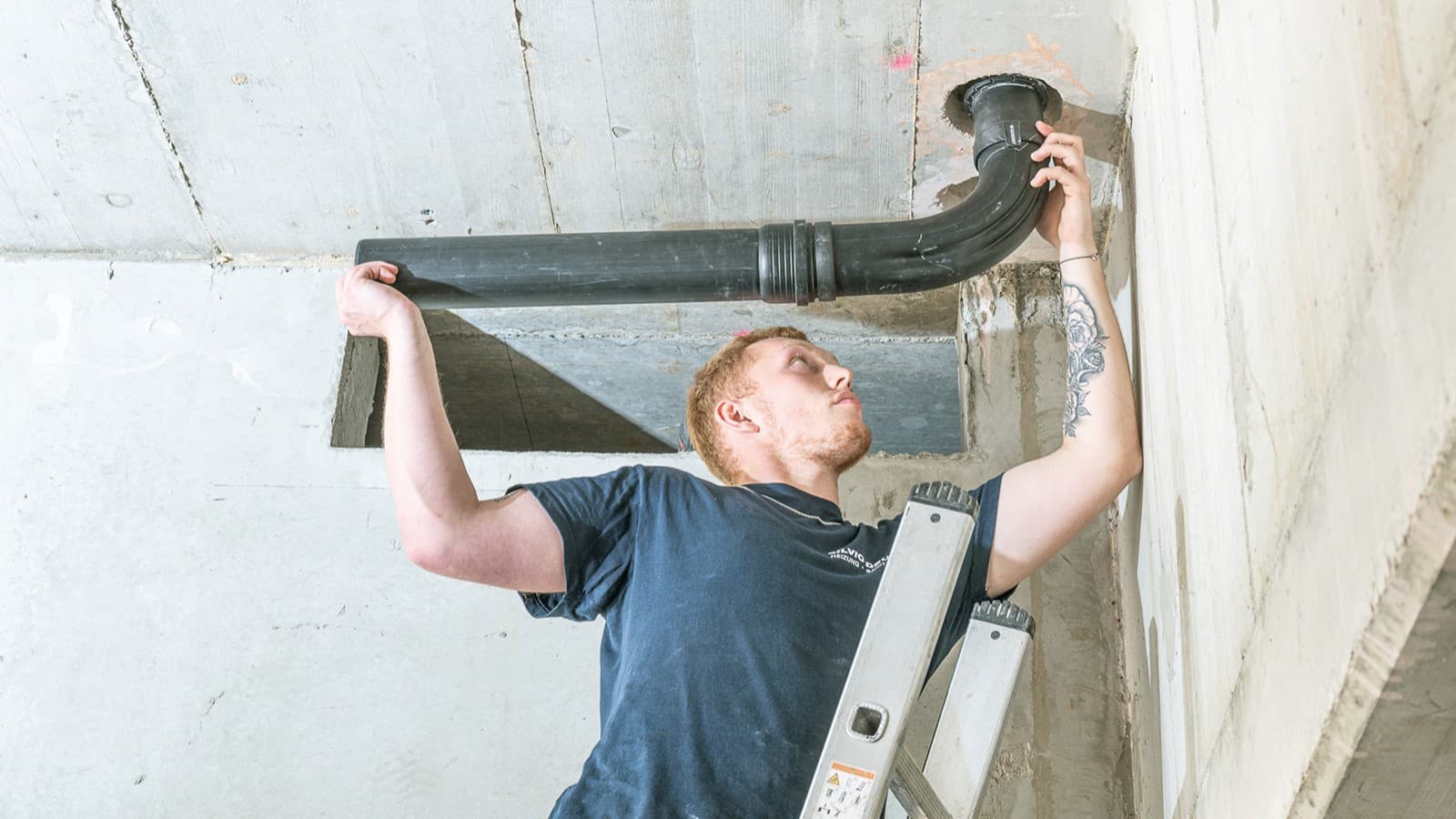

Slechts één plafonddoorvoer in plaats van twee zoals voorheen: de kosten voor kernboringen, brandbeveiliging en het brandwerend afdichten van plafonddoorvoeren worden gehalveerd met Geberit SuperTube.

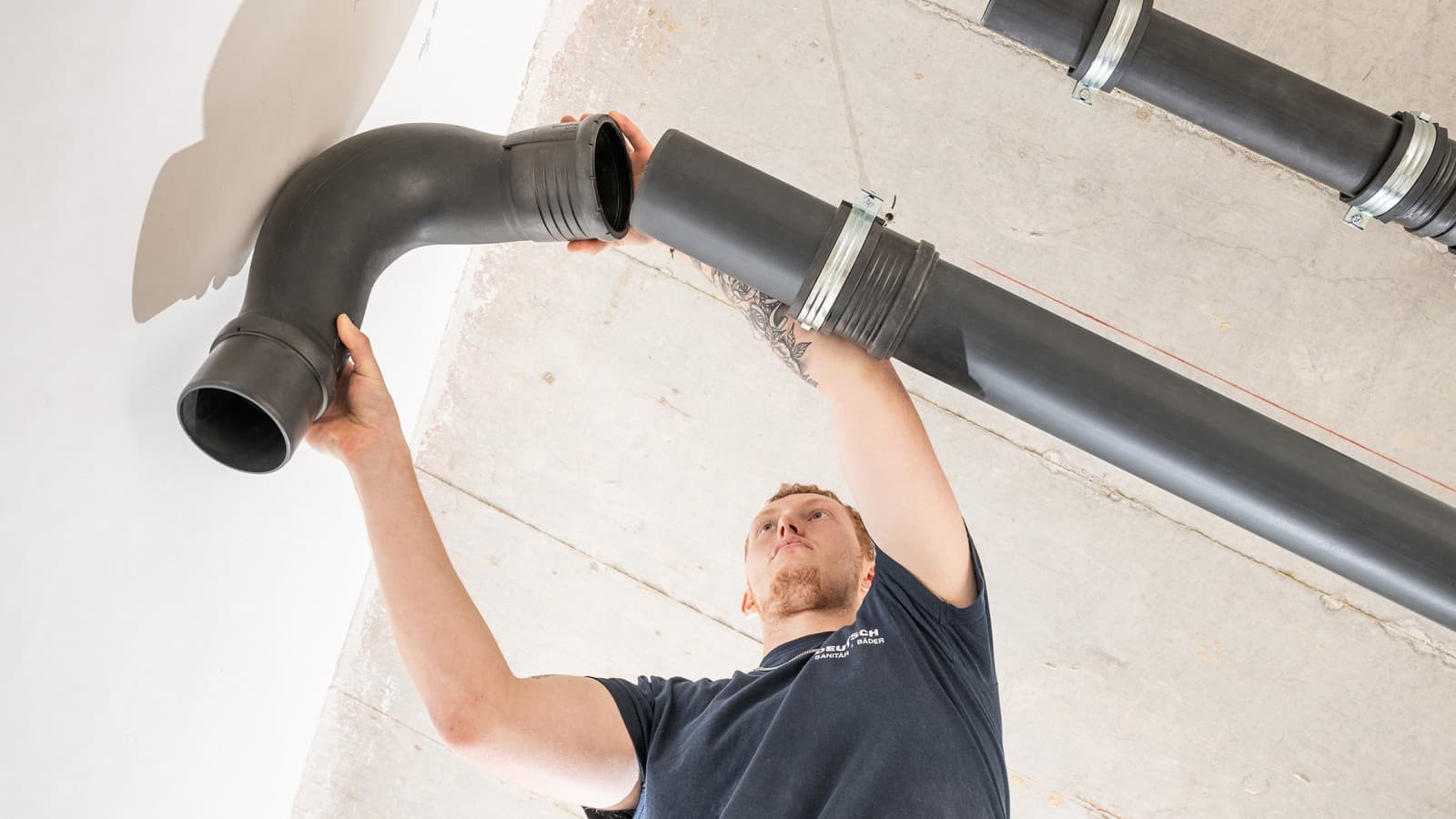

Bij Geberit Silent-Pro SuperTube vervangen hydraulisch geoptimaliseerde en eenvoudig te installeren vormstukken de conventionele richtingsveranderingen.

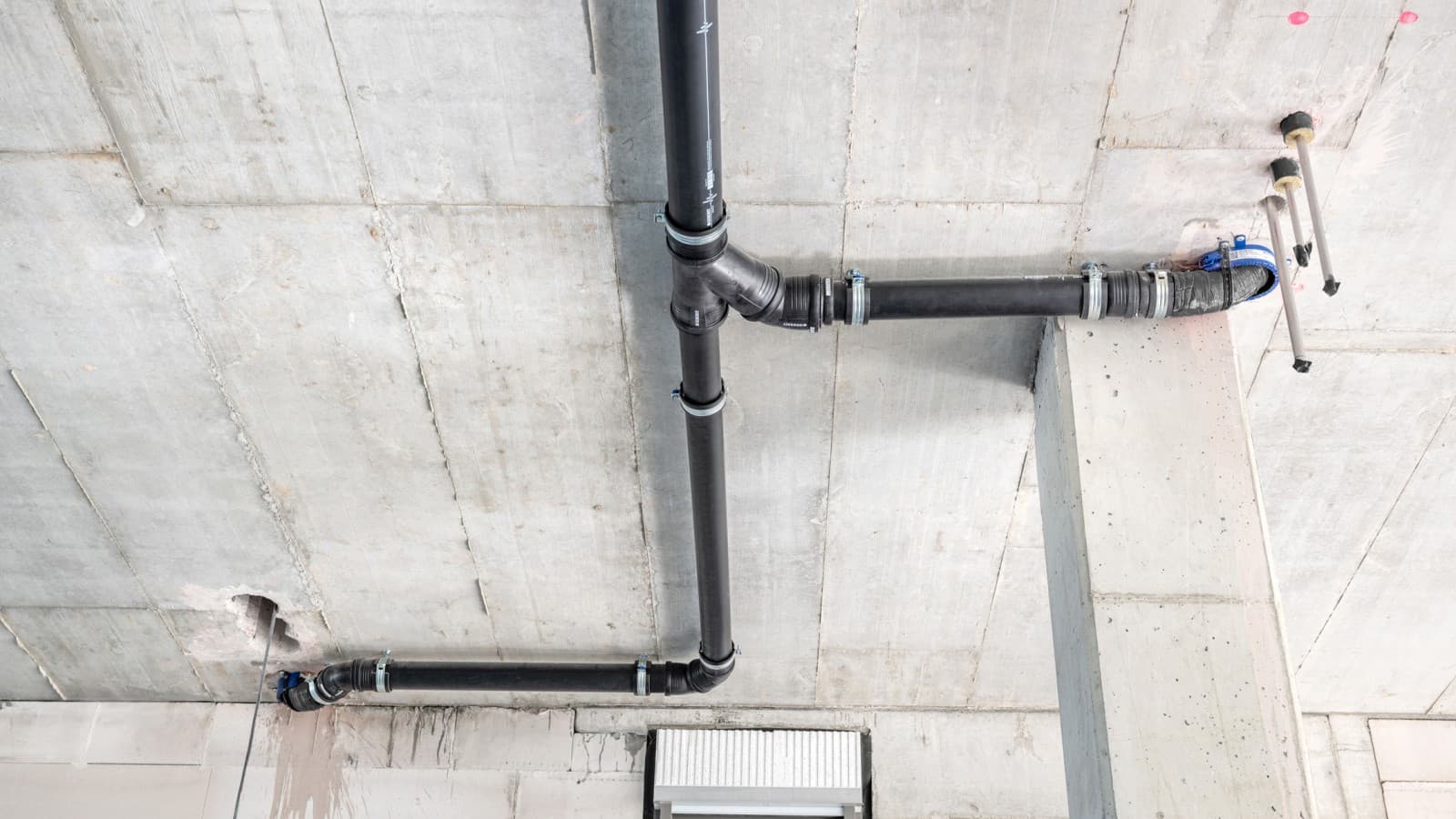

Doordat er geen omloopleidingen nodig waren, moesten er minder meters buis aangelegd worden.
Feiten en cijfers over het project
Geberit-knowhow
Gebruikte producten van Geberit
- Geberit Silent-Pro
- Geberit SuperTube
Geberit Silent-Pro
Geberit Silent-Pro is de ideale oplossing voor standleidingen en etage-aansluitingen bij bouwprojecten waar hoge eisen aan de geluidsisolatie worden gesteld.
Geberit SuperTube technologie
De baanbrekende SuperTube technologie zorgt voor een ruimtebesparende gebouwafvoer en een eenvoudigere planning in vergelijking met conventionele afvoersystemen. Het creëert meer ruimte voor woonruimte en bruikbare oppervlakken.
Korte beschrijving
Korte beschrijving
Installateur :Silvio Deutsch GmbH
Ontwerp: Textor Planungsgesellschaft mbH
Uitvoering: Essinger Wohnungsbau GmbH
Gebruiksfrequentie: De woningen worden tijdelijk bewoond door medewerkers van het ziekenhuis.
