Renovatie zonder grotere schachten Woontoren OMU 93, Bern (CH)
In de voormalige onderzoeks- en kantoortoren zijn moderne woningen gerealiseerd. De renovatie vroeg om een aanzienlijk hogere afvoercapaciteit, terwijl de leidingschachten slank moesten blijven en aan de hoogste eisen voor geluidsisolatie voldaan moest worden. Het gloednieuwe Geberit Silent-db20 SuperTube-systeem voldeed aan alle eisen.
Van kantoorgebouw naar woontoren

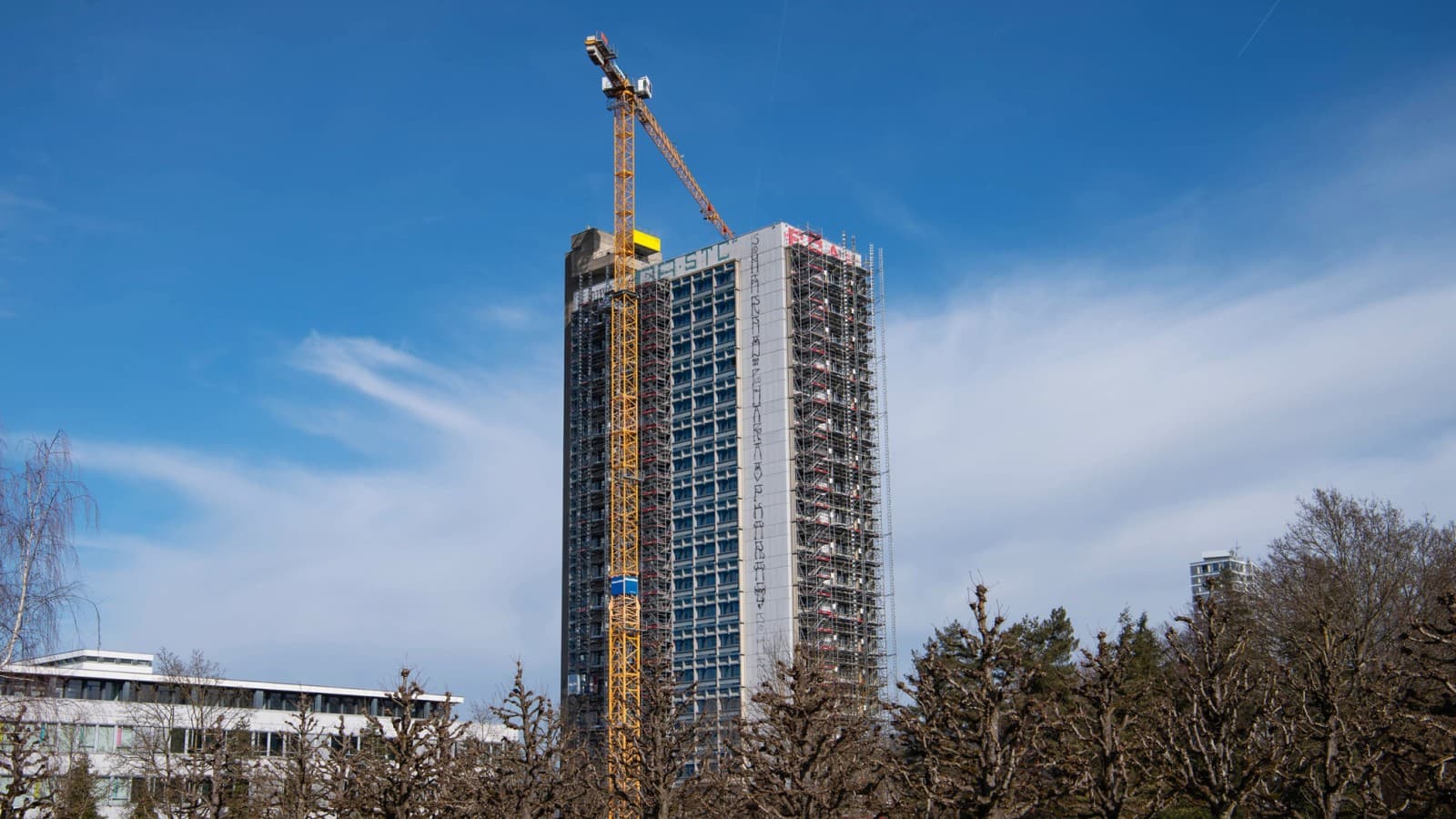

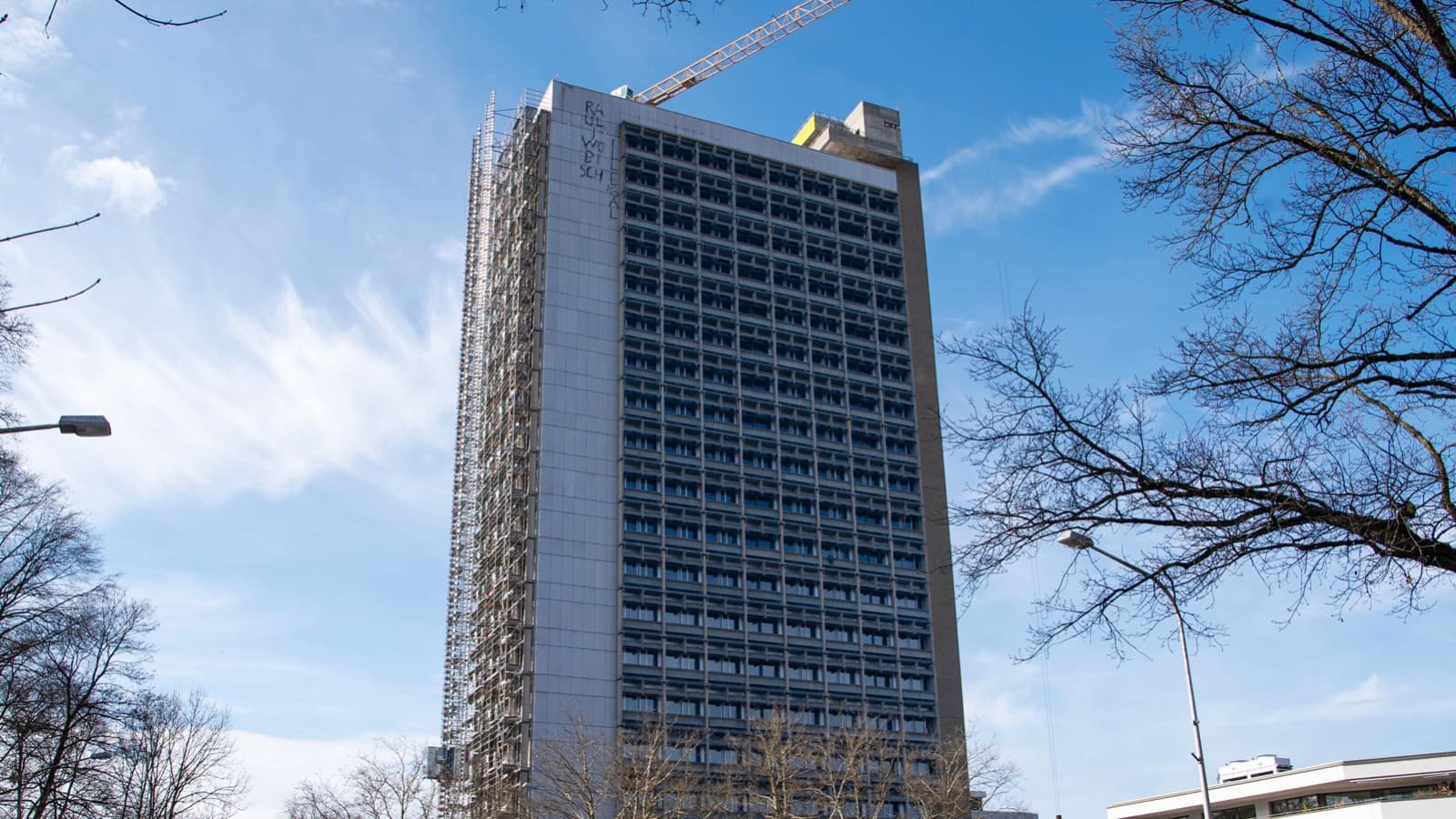

Het OMU 93-gebouw ligt aan de rand van Bern en is geïnspireerd op de stijl van de Zwitsers-Franse architect Le Corbusier.
Het markante gebouw uit sierbeton werd begin jaren zeventig opgeleverd als onderzoekstoren en gebruikt door het voormalige staatscommunicatiebedrijf PTT om de telecommunicatie te verbeteren. Tot 2014 vervulde het gebouw die functie, waarna het tijdelijk werd gebruikt door kleine bedrijven en culturele instellingen.
Vandaag telt het gebouw circa 90 moderne huurwoningen verdeeld over 17 verdiepingen. Op de gelijksvloer bevinden zich diverse publieke functies die het gebied nieuw leven hebben ingeblazen.
Het Geberit Silent-db20 SuperTube -afvoersysteem voldeed aan de hoge eisen van dit project.
Het project in één oogopslag
Verbouwing tot 87 woningen
Het gebouw werd volledig gestript en omgevormd van kantoor- naar woongebouw. Bepaalde bouwkundige randvoorwaarden konden daarbij niet worden aangepast.
Hogere capaciteit met Geberit Silent-db20 SuperTube
Vanwege de constructieve eisen moesten de bestaande, smalle afvoerschachten behouden blijven. De SuperTube-technologie biedt een hoge afvoercapaciteit met minimale ruimte-inname.
Hogere eisen aan de geluidsisolatie
Aan de strenge geluidsnormen voor woongebouwen wordt met Geberit Silent-db20 SuperTube volledig voldaan.
Extra voordeel: snelle installatie
Tot 40% snellere installatie dankzij kleinere buisdiameters en zonder secundaire verluchtingsleiding.
Stem van de opdrachtgever
Residentieel gebruik vraagt een aanzienlijk hogere afvoercapaciteit dan kantoren. Aan de bestaande schachtmaten konden we echter niet tornen - enerzijds om constructieve redenen, anderzijds om de kostbare woonruimte niet te verkleinen.Daarbij kwamen de hoge eisen op het gebied van geluidsisolatie. Geberit Silent-db20 SuperTube kwam precies op het juiste moment en loste ons probleem op.
Heb je een gelijkaardig project? Wij vinden de juiste oplossing voor jou
De projectuitdaging Afwatering met hogere capaciteit en geluidsisolatie
De herbestemming van het gebouw tot woongebouw betekende dat de benodigde afvoercapaciteit verhoogd moest worden. Tegelijkertijd moest worden voldaan aan strenge eisen op het gebied van geluidsisolatie.
Om de capaciteit te vergroten, zouden buisdiameters van d135 tot d160 nodig zijn geweest, inclusief een extra secundaire verluchtingsleiding. Om constructieve redenen mochten de schachtmaten echter niet aangepast worden.
Daardoor stond sanitair ontwerpbureau Probst + Wieland voor een aanzienlijke uitdaging bij de gebouwafwatering.
De oplossing van Geberit Geberit Silent-db20 SuperTube
Met het afvoersysteem Geberit Silent-db20 SuperTube kon Geberit sanitair ontwerpbureau Probst + Wieland een passende oplossing bieden.
De geluidsisolerende afvoerleidingen van Geberit Silent-db20 zorgen voor een stille en efficiënte afwatering, terwijl de SuperTube-technologie ruimte bespaart in de schacht. Bovendien was de planning van het volledige afvoersysteem bijzonder eenvoudig:
- Ondanks de hoogte van het gebouw en het grote aantal woningen wordt de verhoogde afvoercapaciteit gerealiseerd met slechts enkele standleidingen, zonder parallelle ontluchtingsleiding.
- In het gebied van de richtingsverandering is geen omloopleiding nodig voor de verboden aansluitzone.
- In plaats van afvoerleidingen met diameter d135 of d160 zijn alleen d110-buizen nodig.
Een bijkomend voordeel was de eenvoudige en efficiënte installatie van doorlopende leidingen zonder secundaire verluchting in de smalle schachten. De installatietijd werd met 30 tot 40 procent verkort ten opzichte van een conventionele oplossing.
Feiten en cijfers over het project
Geberit-knowhow
Gebruikte producten van Geberit
- Geberit Silent-db20 SuperTube
Geberit Silent-db20 SuperTube
Geberit Silent-db20 SuperTube is ontworpen voor de afvoer in hoogbouw. Hij voldoet aan hoge geluidsisolatie-eisen, is ruimtebesparend en wordt gekenmerkt door een hoge afvoercapaciteit van 12 l/s.
Korte beschrijving
Korte beschrijving
Opdrachtgever: Immobilien-Anlagestiftung Turidomus
Architect: LYRA
Uitvoering: Guggisberg Kurz AG
Aantal verdiepingen: 17
Woningen: 87
Voltooiing: 2026
