Geberit hygiënesysteem voor drinkwaterinstallaties
Drinkwaterleidingen in wooncomplexen zoals vakantiewoningen, in openbare gebouwen of hotels worden vaak lange tijd niet gebruikt. Om stagnatie in de leidingen en daarmee de verspreiding van legionella of andere ziektekiemen te voorkomen, is regelmatige wateruitwisseling in de drinkwaterleidingen noodzakelijk. Dit kan handmatig worden gedaan door een interne technicus of,om tijd en efficiëntie te besparen, met een geautomatiseerd systeem.
Met het Geberit hygiënesysteem biedtGeberit een allesomvattend concept voor automatische, behoeften-gebaseerd en regelmatige wateruitwisseling . Professionals kunnen dus oplossingen op maat ontwikkelen om de drinkwaterkwaliteit in elke drinkwaterinstallatie te handhaven. De beheerder van het systeem gebruikt het hygiënesysteem om te voldoen aan de lokale drinkwaterverordeningen.
Het Geberit hygiënesysteem bestaat uit hydraulisch geoptimaliseerde leidingsystemen , praktische installatiecomponenten, hygiënespoelingen en sensoren en intelligente tools voor het koppelen en regelen van sanitaire elementen tijdens bedrijf.
Goede redenen voor het Geberit hygiënesysteem
Uitgebreid systeem voor drinkwaterhygiëne
Systeem met alle noodzakelijke componenten voor effectief drinkwaterbeheer.
Veilig drinkwaterbeheer
Automatische foutmeldingen en waarschuwingen laten gebruikers weten of het systeem veilig draait.
Detecteerbaar spoelen
Regelmatig doorspoelen is te controleren via de gebeurtenislogboeken
Flexibele mogelijkheden
Een verscheidenheid aan spoeleenheden en spoellogica's voldoet aan verschillende vereisten.
Centrale bediening met Geberit Connect
Bedien en stel de aangesloten eindapparaten centraal in en download logs.
Minder waterverbruik
Intelligente spoelprogramma's en het gebruik van GEBUS-sensoren maken een gerichte en op de behoefte afgestemde spoeling van het systeem mogelijk.
Uitgebreide selectie spoelprogramma's
In vergelijking met het afzonderlijke apparaat kan Geberit Connect worden gebruikt voor tijdspoelingen, verschilspoelingen en temperatuurspoelingen.
Combinatie van het spoelprogramma's
Met Geberit Connect kunnen meerdere spoelprogramma's tegelijk worden geprogrammeerd, zodat aan meerdere criteria wordt voldaan.
Alle hygiënespoelingen in een oogopslag

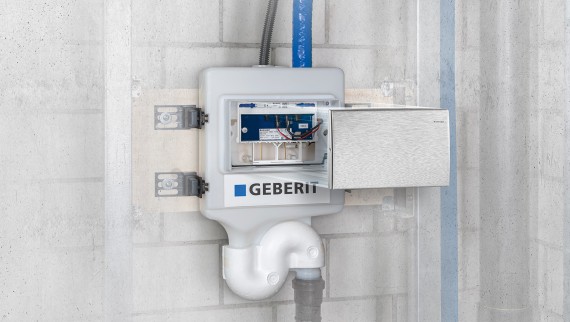

Geberit HS10, HS30 en HS50 hygiënespoelingen
Een hygiënespoeling die flexibel op elke gewenste plaats kan worden geïnstalleerd en ook kan worden gebruikt voor grote spoelvolumes.

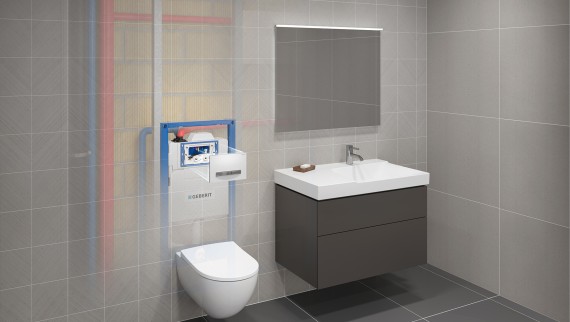

Geberit inbouwspoelreservoir met HS30/HS50 hygiënespoeling
Een in het inbouwspoelreservoir geïntegreerde hygiënespoeling die kan worden gebruikt voor een ruimtesectie (zoals een individueel appartement).

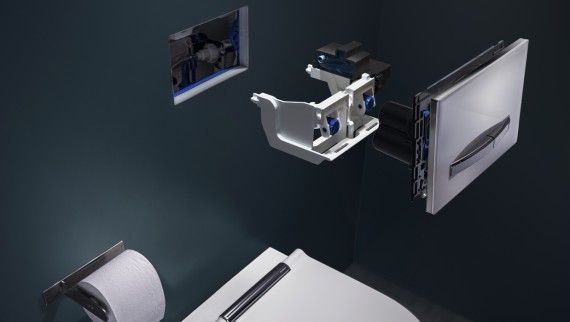

Geberit HS05 hygiënespoeling
Een hygiënespoelmodule die achteraf kan worden ingebouwd in een Sigma inbouwspoelreservoir.
Elektronica van de sturing met intervalspoelmodus
In sommige gevallen volstaan eenvoudige oplossingen voor automatische spoelingen. De extra mogelijkheid om intervalspoelingen te programmeren is bij veel Geberit wastafelkranen en urinoir- en wc-sturingen beschikbaar.

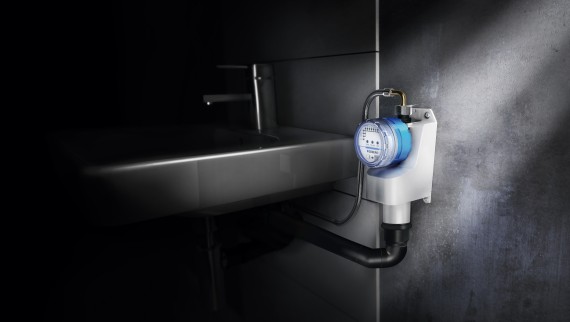

Geberit HS01 hygiënespoeling
Als leidingen niet meer in gebruik zijn en er daar drinkwater stagneert, kan de Geberit HS01 hygiënespoeling worden gebruikt totdat de ongebruikte leidingen zijn verwijderd.
Uitgebreid systeem voor drinkwaterhygiëne Dankzij meerfasen hygiënespoelbeheer
Om problemen met drinkwaterhygiëne te voorkomen, is het noodzakelijk om de waterleidingen regelmatig door te spoelen en de gespecificeerde temperatuurbereiken aan te houden. Om ervoor te zorgen dat dit efficiënt en op een besparende manier gebeurt, kan een meerfasig hygiënespoelsysteem worden gebruikt dat is aangepast aan individuele vereisten.
- Fase 1: Correct leidingwerk: geoptimaliseerde leidinginstallatie
- Fase 2: Regelmatig spoelen: extra hygiënespoelingen voor automatische wateruitwisseling
- Fase 3: Gecontroleerd spoelen: gebruik van sensoren voor doelgerichte wateruitwisseling
- Fase 4: Intelligent in een netwerk: centraal hygiënebeheer met Geberit Connect

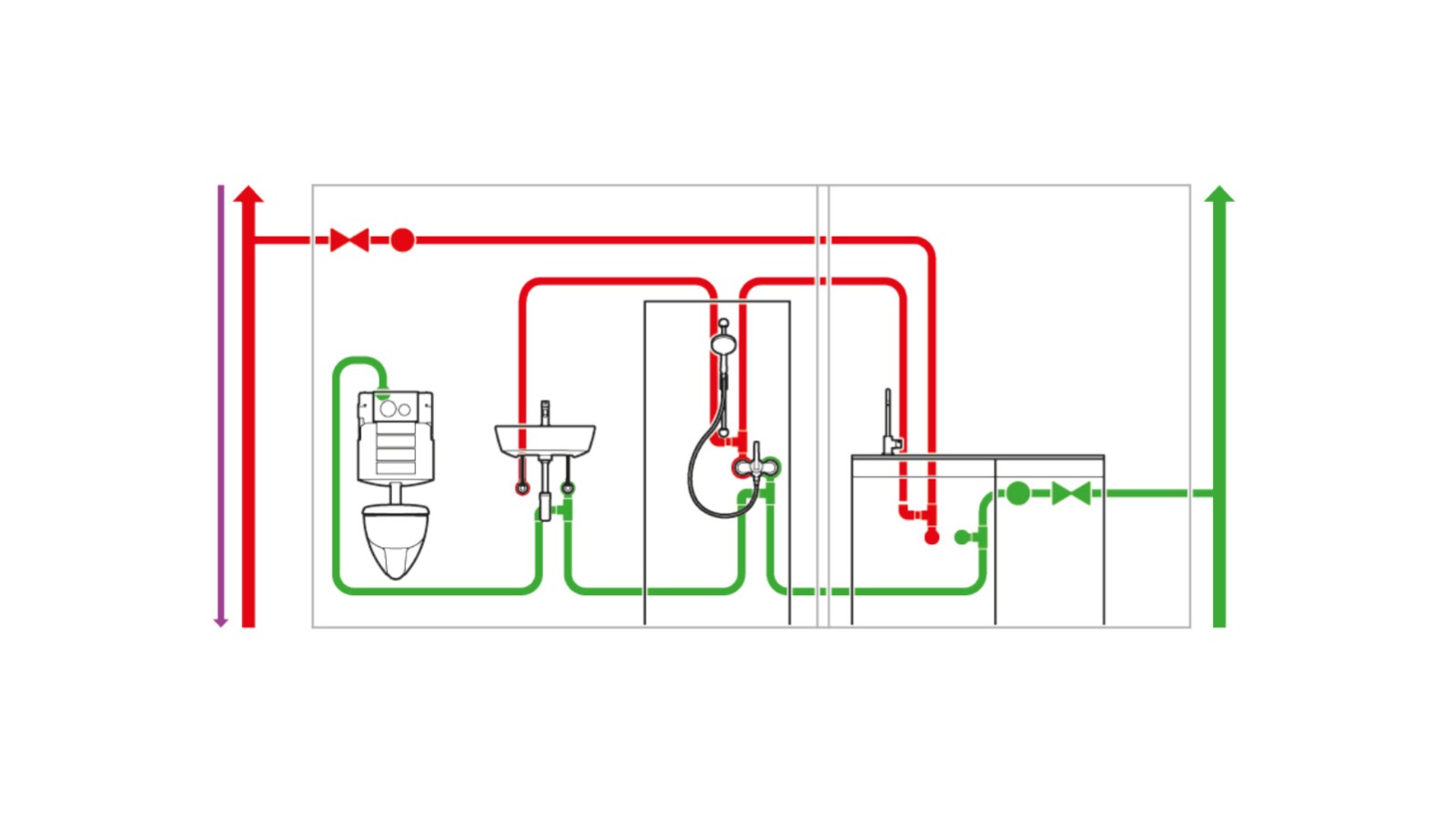

Fase 1
Correct leidingwerk dankzij geoptimaliseerde leidinginstallatie
Door de drinkwaterinstallatie te optimaliseren, kan bij constant gebruik regelmatig water worden ververst.
Voordelen van geoptimaliseerde leidinginstallaties:
- Lage leidinginhoud
- Korte afvoertijden
- Laag risico op stagnatie
- Vermindering van de warmtelast op de koudwaterleiding
Een geoptimaliseerde installatie van leidingen kan worden bereikt met de volgende maatregelen:
- Kleinst mogelijke buisdiameter
- Doorgeluste leidinginstallatie op de verdieping met een vaak gebruikte verbruiker aan het einde van de leiding
- Thermisch ontkoppelde geleiding van de leiding in de verdieping
- Aparte schachten voor warmwater (PWH, PWH-C) en koud water (PWC)
- Goede isolatie van de leidingen (PWH, PWH-C, PWC)
Er zijn voor de leidinginstallatie verschillende leidingsystemen van Geberit beschikbaar.

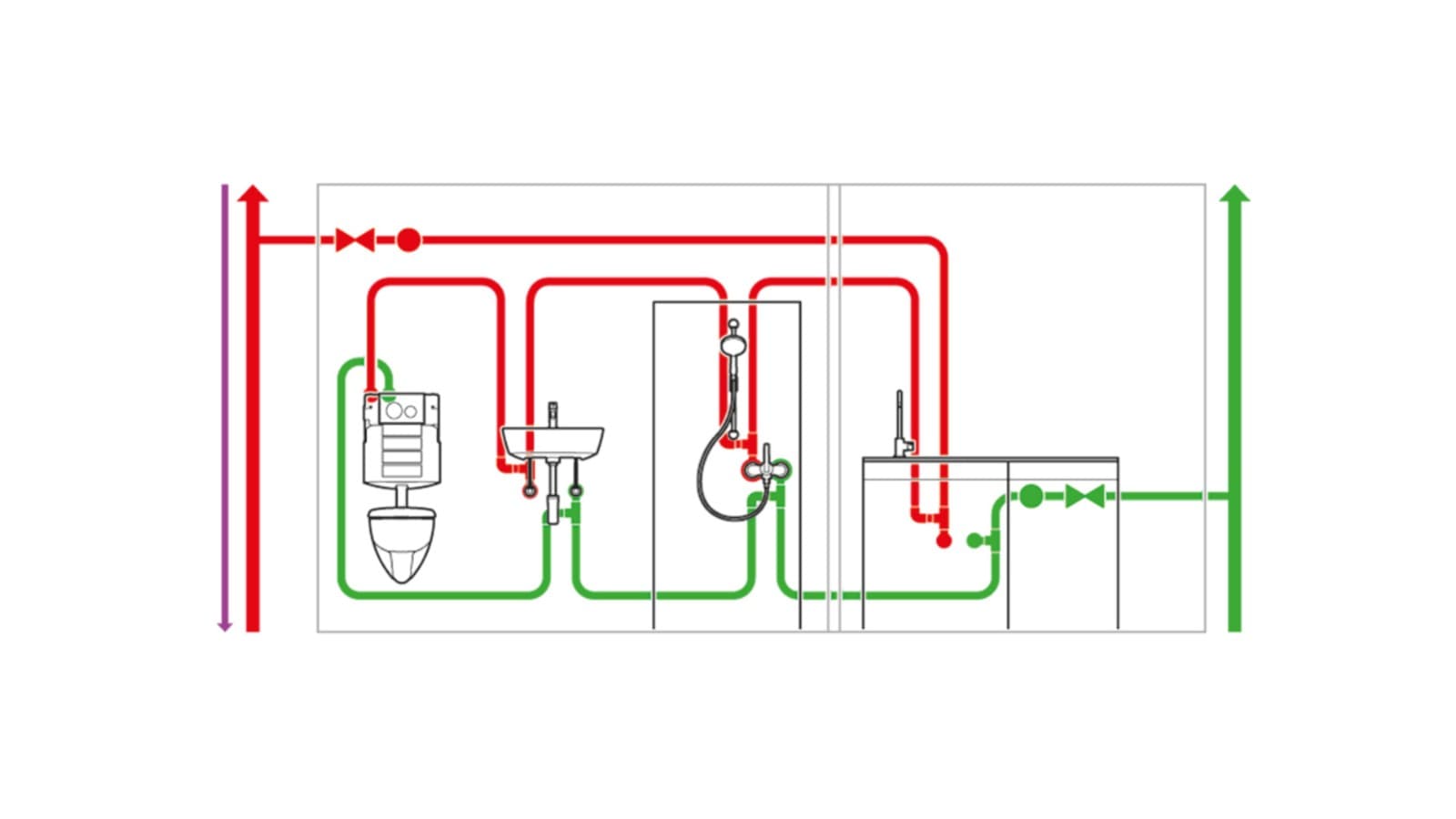

Fase 2
Regelmatig gespoeld door extra hygiënespoelingen
Naast de geoptimaliseerde leidinginstallatie moeten hygiënespoelers ook worden gebruikt voor onregelmatig gebruik om de regelmatige waterverversing te automatiseren.
Voordelen bij het gebruik van extra hygiënespoelingen:
- spoelprogramma’s naar behoefte
- Warm water kan ook worden gespoeld
- Configuratie, functiecontrole, protocollering en onderhoud via deGeberit Control app
- Flexibele planning dankzij verschillende oplossingen voor automatische wateruitwisseling
- Aansluiting op gebouwautomatisering via digitale I/O Geberit biedt verschillende hygiënespoelingen voor verschillende vereisten.

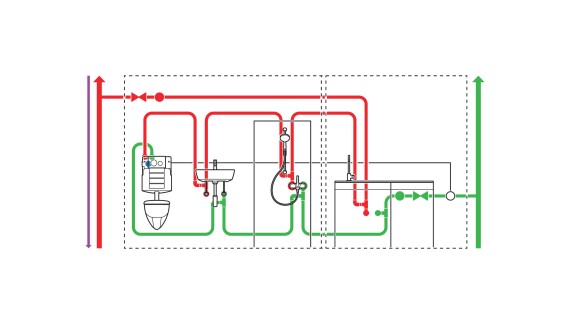

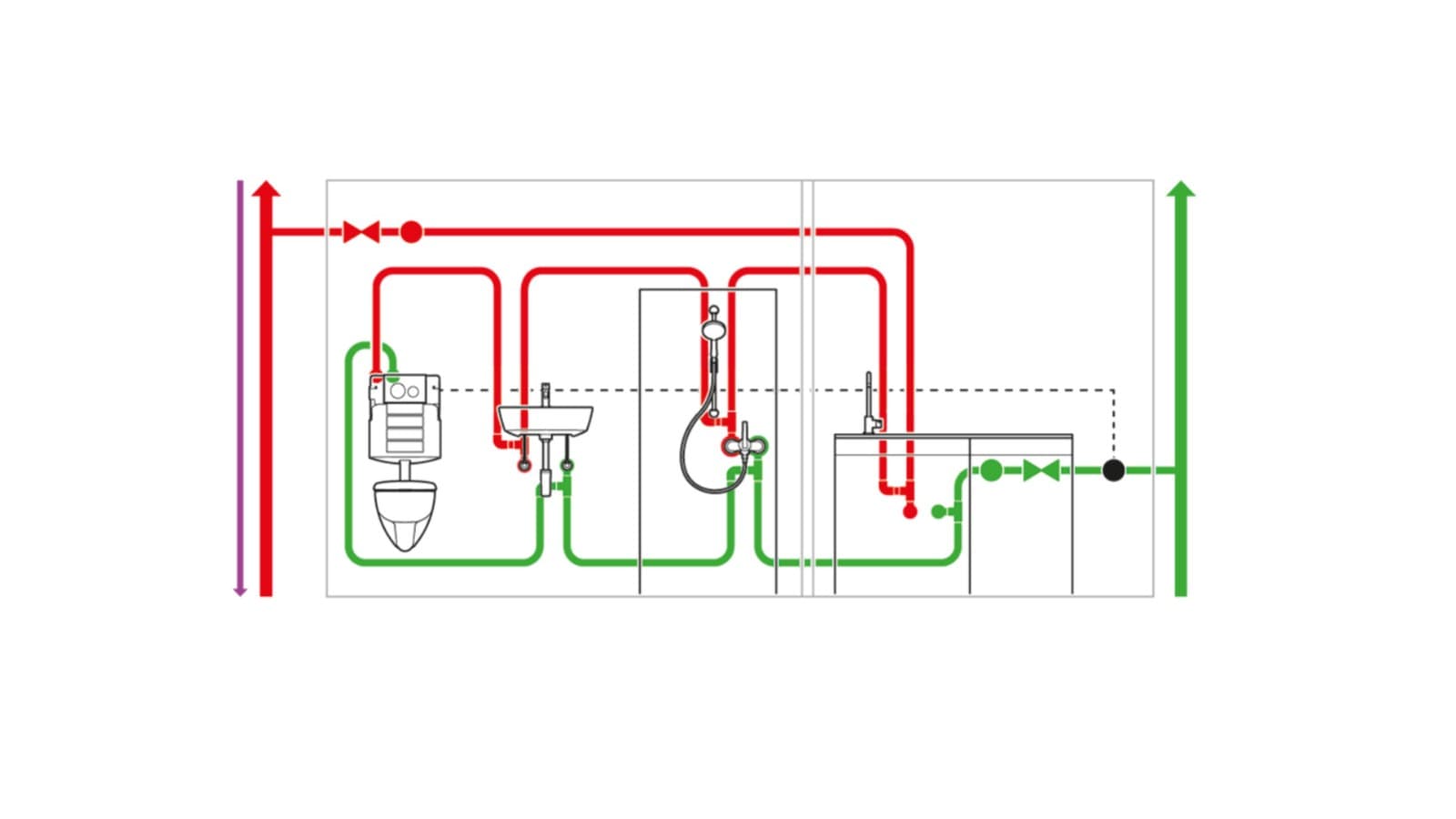

Fase 3
Gecontroleerd gespoeld door het gebruik van sensoren
Sensoren kunnen worden gebruikt voor gerichte waterverversing in geval van verhoogde eisen of als er in het algemeen rekening moet worden gehouden met temperatuur- en volumestroomregeling.
Voordelen door het gebruik van sensoren:
- Spoelprogramma met temperatuurregeling
- Zorgen voor waterverversing door volumedetectie
- Registratie van het gemeten watervolume
Fase 4
Altijd verbonden dankzij Geberit Connect
Het netwerksysteem bundelt alle informatiestromen en maakt een hygiënemanagement mogelijk dat is geoptimaliseerd voor het gebouw, het gebruik ervan en de omgevingsparameters.
Dit levert voordelen op vlak van gecentraliseerde en veilige werking , geoptimaliseerd waterverbruik en flexibiliteit in planning en bediening:
Hoge veiligheid:
- documentatie van de werking van het systeem
- Regelmatige spoeling voor onregelmatig gebruik
- Centrale bediening en documentatie
- Registratie van watertemperaturen en debieten met Geberit sensoren voor GEBUS
Optimaal gebruik en efficiënte werking:
- Optimaal gebruik van drinkwater door het gebruik van sensoren en gebruiksgegevens
- Manuele spoelingen voor de wateruitwisseling is niet langer nodig
- Vereenvoudigd faciliteitsbeheer
- De grote variabiliteit van de mogelijke spoelprogramma’s kan ideaal worden aangepast aan de specifieke vereisten van het gebouw.
- Registratie van temperaturen en volumestromen
Flexibel en toekomstbestendig systeem:
- Systeem kan op elk moment worden uitgebreid
- Flexibele positionering van de sensoren
- Kan worden geïntegreerd in een gebouwautomatiseringssysteem via BACnet/IP
- Integratie van urinoirs, wastafelkranen, wc-sturingen en andere hygiënespoelingen mogelijk
Geberit Connect Technisch platform voor het in een netwerk samenbrengen van de sanitaire toestellen
Geberit Connect biedt het technologieplatform, met software en de nodige componenten, om de verschillende sanitaire toestellen met elkaar te verbinden.
Het in een netwerk samenbrengen van sanitaire hygiënespoelingen, kranen, urinoirs of wc’s opent verdere innovatieve mogelijkheden die de werking van een drinkwatersysteem in een gebouw aanzienlijk vereenvoudigen .
Alle informatie voor planning, installatie, inbedrijfstelling en voor de werking is te vinden in het Geberit Connect systeemhandboek.
Spoelprogramma's Oplossingen voor elke bedrijfsmodus en vereiste
Met het juiste spoelprogramma kan aan alle vereisten voor optimale drinkwaterhygiëne worden voldaan. Een hygiënesysteem kan op twee verschillende manieren worden bedreven: als een compacte, analoge oplossing of in een uitgebreid netwerksysteem zoals een gebouwautomatiseringssysteem.
Afhankelijk van de manier waarop een drinkwaterinstallatie wordt bedreven, al dan niet in een netwerk, zijn voor de verschillende Geberit hygiënespoelingen de volgende spoelprogramma's beschikbaar:
Tijdspoeling
Een spoeling wordt op een gedefinieerde tijd op een weekdag geactiveerd. Spoelwaterhoeveelheid, de tijd en de dag van de week kunnen worden geselecteerd.
Voorbeeld van een toepassing: een bedrijfskantine wil op een bepaalde tijd vers water aanbieden bij het afnamepunt.
Voordeel: klanten hebben op een bepaalde tijd vers water bij het afnamepunt.
Extra voordelen in het netwerksysteem: Door de gelijktijdige activering van meerdere spoelingen wordt een turbulent spoelen van de leidingen op een bepaald tijdstip mogelijk gemaakt.

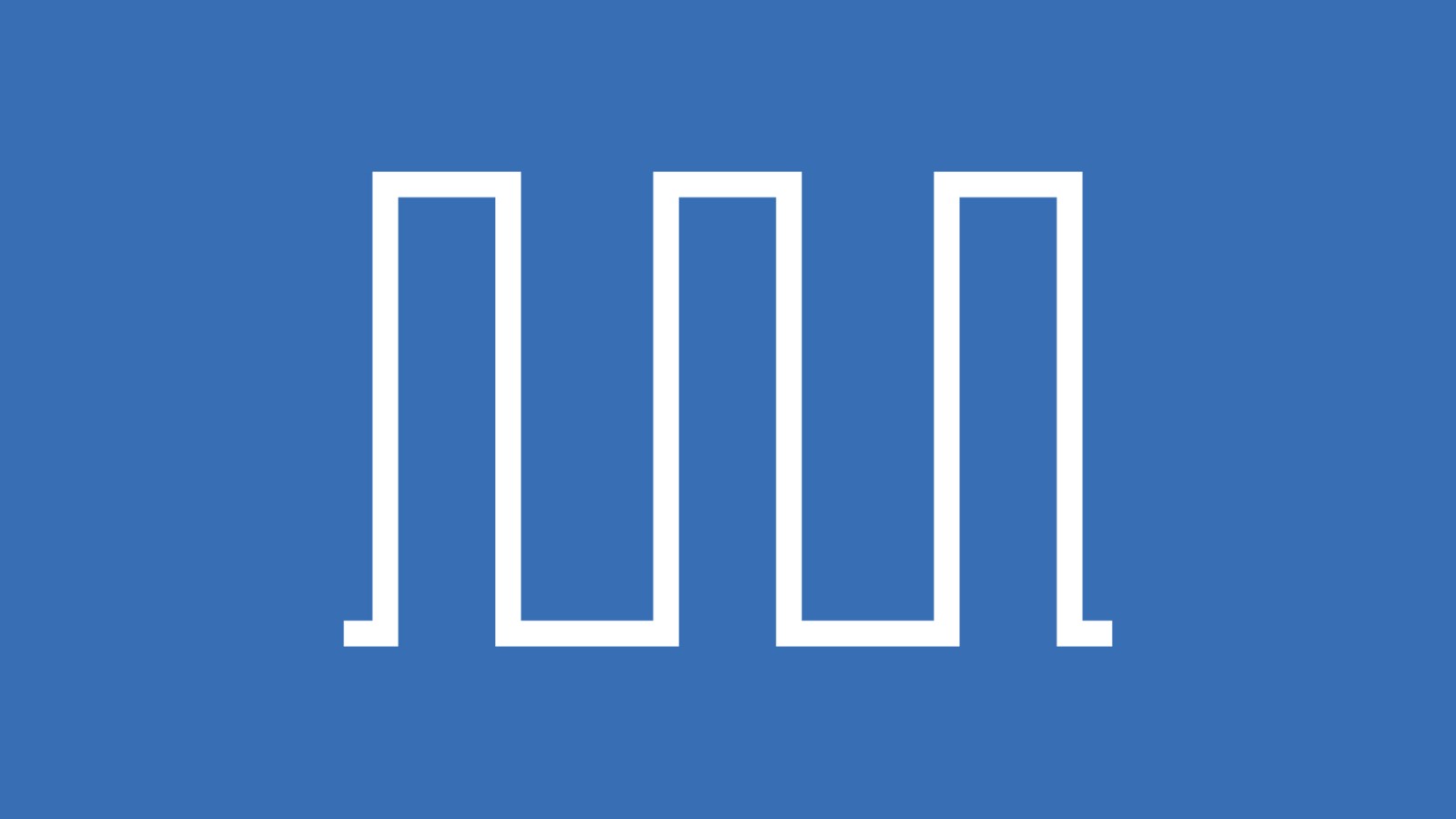

Intervalspoeling zonder gebruiksdetectie
Een spoeling wordt geactiveerd nadat een gedefinieerd tijdsinterval is verstreken. Het spoelvolume, de starttijd en het tijdsinterval kunnen worden geselecteerd.
Toepassingen: Intervalspoelen maakt spoelen met vaste intervallen mogelijk.
Voordeel: Verbruikers hebben op een bepaalde tijd vers water bij het afnamepunt.
Intervalspoeling met gebruiksdetectie
Een spoeling wordt geactiveerd nadat een gedefinieerd tijdsinterval is verstreken, waarbij het tijdsinterval bij elk gebruik opnieuw wordt ingesteld. Het spoelvolume, de starttijd en het tijdsinterval kunnen worden geselecteerd.
Toepassingen: voor gebouwen met onregelmatig of seizoensgebonden gebruik, zoals hotels en vakantiewoningen.
Voordeel: In gebouwen met onregelmatig gebruik wordt water alleen ververst als dat nodig is en wordt het waterverbruik geoptimaliseerd.
Temperatuurspoeling
Een spoeling wordt geactiveerd wanneer een starttemperatuur wordt bereikt en eindigt wanneer een stoptemperatuur wordt bereikt. De start-/stoptemperatuur en de maximale spoelwaterhoeveelheid kunnen worden geselecteerd.
Toepassingen: Voor gebouwen met een uitgebreide drinkwaterinstallatie waarin het koude water naar verwachting aanzienlijk zal opwarmen, bijvoorbeeld ziekenhuizen of productiefaciliteiten.
Voordeel:
- watertemperaturen worden geregistreerd en dienen als beveiliging voor de systeembeheerder
- Zorgen voor minimumtemperaturen in warmwatervoorzieningen
- De temperatuur in verwarmde koudwatervoorzieningen verlagen
Extra voordelen in het netwerksysteem: flexibele positionering van de GEBUS-temperatuursensoren in de drinkwaterinstallatie.
Verschilspoeling met gebruiksdetectie
Een spoeling wordt geactiveerd nadat een gedefinieerd tijdsinterval is verstreken. Er wordt rekening gehouden met de hoeveelheid water die de afnamepunten registreren. Op deze manier kan het waterverbruik worden geoptimaliseerd. Het doelvolume en het tijdsinterval kunnen worden geselecteerd.
Toepassingen: In een sanitairinstallatie zoals een sportcentrum wordt bijvoorbeeld rekening gehouden met het gebruik van verschillende aftapkranen en wordt er op een verbruiksgeoptimaliseerde manier doorgespoeld, afhankelijk van het gebruik van de installatie.
Voordeel: lager waterverbruik omdat de installatie alleen wordt gespoeld als het niet wordt gebruikt.
Opmerking: Bij het plannen moet aandacht worden besteed aan afnamepunten met geïntegreerde gebruiksherkenning.
Verschilspoeling met temperatuur- en volumestroomsensor voor GEBUS
Dit spoelprogramma is alleen mogelijk in het netwerksysteem .
Een spoeling wordt geactiveerd nadat een gedefinieerd tijdsinterval is verstreken. Het watervolume dat door de sensor voor GEBUS wordt geregistreerd, wordt in aanmerking genomen en afgetrokken van het gedefinieerde doelverbruik. Op deze manier kan het waterverbruik worden geoptimaliseerd. Het doelvolume en het tijdsinterval kunnen worden geselecteerd.
Voor deze functie is extra de Geberit temperatuur- en volumestroomsensor voor GEBUS vereist.
Toepassing: ideaal voor serie systemen waarbij niet alle elementen in een netwerk zijn opgenomen en waarbij een minimale hoeveelheid in een bepaalde tijd moet worden gespoeld.
Voordeel: het waterverbruik van een zone kan worden gedefinieerd en wordt vergeleken met het werkelijke gebruik. Op deze manier kan het waterverbruik worden geoptimaliseerd.
Referentieprojecten
Optimaal drinkwaterhygiëne ondanks onregelmatig gebruik
De jaarbeurs Neurenberg gebruikt Geberit Connect om de sanitairinstallaties te beheren en de drinkwaterhygiëne te garanderen. Het is opgewassen tegen de uitdaging van wisselende bezoekersaantallen en schommelingen in het gebruik.
Centraal bediende hygiënespoelingen voor drinkwater
In het dialysecentrum in Heidenheim werden de individuele hygiënespoelingen in de woningen en in de dialysezone gekoppeld met Geberit Connect. Hierdoor kunnen de hygiënespoelingen centraal worden bediend en uitgelezen.
Heb je vragen? We staan klaar om je te helpen
Onze specialisten adviseren ontwerpers, installateurs en andere professionals bij hun projecten. Ze geven je graag advies over hoe je met onze producten jouw huidige uitdagingen het beste kan aanpakken.

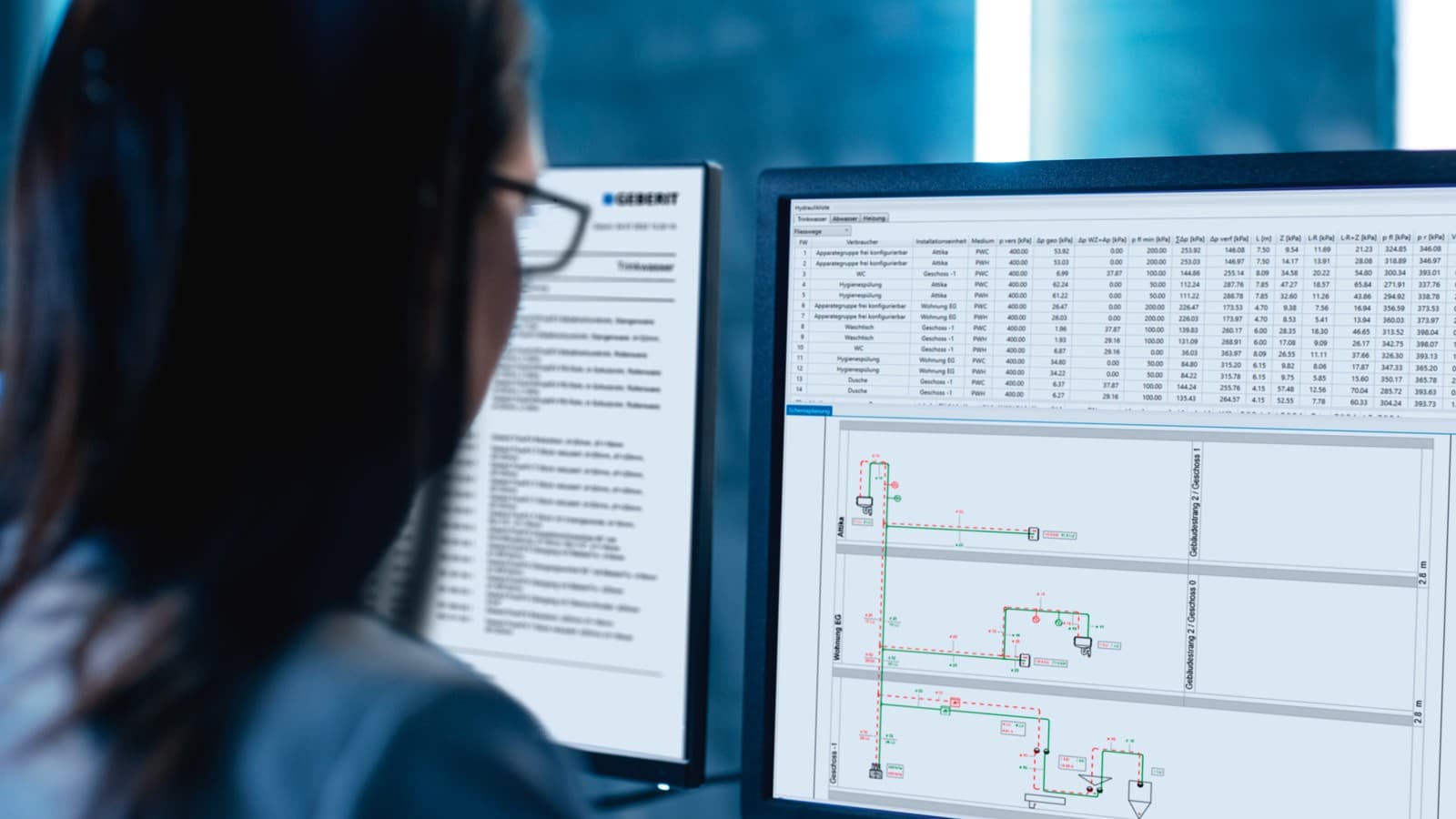

Drinkwaterinstallaties correct plannen met de Geberit ProPlanner
De kosteloze Geberit ProPlanner ontwerpsoftware ondersteunt ook professionals bij de planning van drinkwaterinstallaties.
Met de instelling «Doorlussen» verbindt Geberit ProPlanner alle objecten die door de planner zijn geselecteerd met dit leidingtraject. Hygiënespoelingen kunnen flexibel worden gebruikt in het planningsproces. Er kunnen ook overeenkomstige sensoren worden geplaatst. De Geberit ProPlanner voorziet de gebruiker van nuttige informatie en documenten zoals:
- Materiaallijst: volledige materiaallijst inclusief alle benodigde fittingen en aansluitingen.
- Hydraulische lijst: drukverliezen weergeven en controleren op juiste werking. Als bestaande grenswaarden worden overschreden of niet worden bereikt, wordt er een foutmelding weergegeven die te zien is in de schematische tekening. Dit maakt het heel gemakkelijk om een correctie aan te brengen.
- Aanbevelingen voor de instelling: aanbevelingen voor spoelduur en spoelwaterhoeveelheid.
Andere nuttige tools
Geberit Control app
Met de Geberit Control app kunnen Geberit wc’s, urinoirs en wastafelkranen worden gestuurd. Hygiënespoelingen zijn eenvoudig te configureren en te bedienen.
BIM
Alle Geberit BIM-tools zijn gecombineerd in deze centrale toepassing voor professionals. Veel handige functies vereenvoudigen het planningsproces.
Veelgestelde vragen over hygiënespoelingen en drinkwaterinstallaties
Welke producten bieden automatische spoelprogramma's?
Geberit biedt een breed assortiment producten zoals hygiënespoelingen, wc-sturingen, kranen en urinoirs die automatische spoelprogramma's mogelijk maken. Deze kunnen worden herkend aan hun compatibiliteit met Geberit Control.
Hoe worden de hygiënespoelingen geconfigureerd of uitgelezen?
De bediening is heel eenvoudig met de Geberit Control app die kosteloos kan worden gedownload uit de app stores.
In welke situaties kunnen bacteriën zich vermenigvuldigen in drinkwater?
Legionella en andere bacteriën vermenigvuldigen zich in drinkwatersystemen als ze de juiste voedingsstoffen, de ideale omgevingstemperatuur en voldoende tijd hebben. Dit gebeurt wanneer koudwaterleidingen warm worden en het water in de leidingen langer stagneert . Daarom is het belangrijk om ervoor te zorgen dat het water niet stagneert bij het plannen van drinkwaterinstallaties.
Ontdek andere producten
Toevoersystemen
Moderne gebouwen moeten worden voorzien van water, warmte, energie en frisse lucht. Dit is waar Geberit om de hoek komt kijken met een uitgebreid assortiment betrouwbare en duurzame oplossingen.
Geberit Connect
Geberit Connect maakt het eenvoudig om hygiënespoelingen aan te sluiten, centraal te bedienen en te integreren in gebouwbeheersystemen. Dit niveau van connectiviteit bespaart niet alleen tijd, maar optimaliseert ook het waterverbruik en biedt meer controle.
Oplossingen voor semi-openbare en openbare sanitaire voorzieningen
Om het voor alle betrokkenen bij de bouw, zoals planners, architecten en investeerders, eenvoudiger te maken om de juiste producten voor en achter de wand te kiezen, heeft Geberit oplossingen voor verschillende eisen samengesteld en deze op basis van uitrustingsniveau en budget ingedeeld.
Gereedschappen en toebehoren voor Geberit toevoersystemen

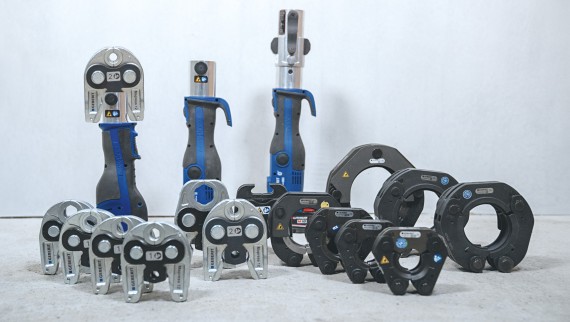

Met de Geberit persbekken, perskettingen en adapters worden toegelaten persverbindingen tot stand gebracht. Deze gereedschappen worden gebruikt als basis voor de systeemtoelatingen.
