Geberit Mapress Therm Voor koeling-, bluswater- (nat) en sprinkler- (nat) systemen
Economisch en corrosiebestendig RVS-systeem
Het laaggelegeerd roestvrij stalen systeem is een corrosiebestendige en kostenefficiënte oplossing voor koeling, bluswater (nat) en sprinkler (nat) - toepassingen waarbij condensatie niet altijd kan worden vermeden.

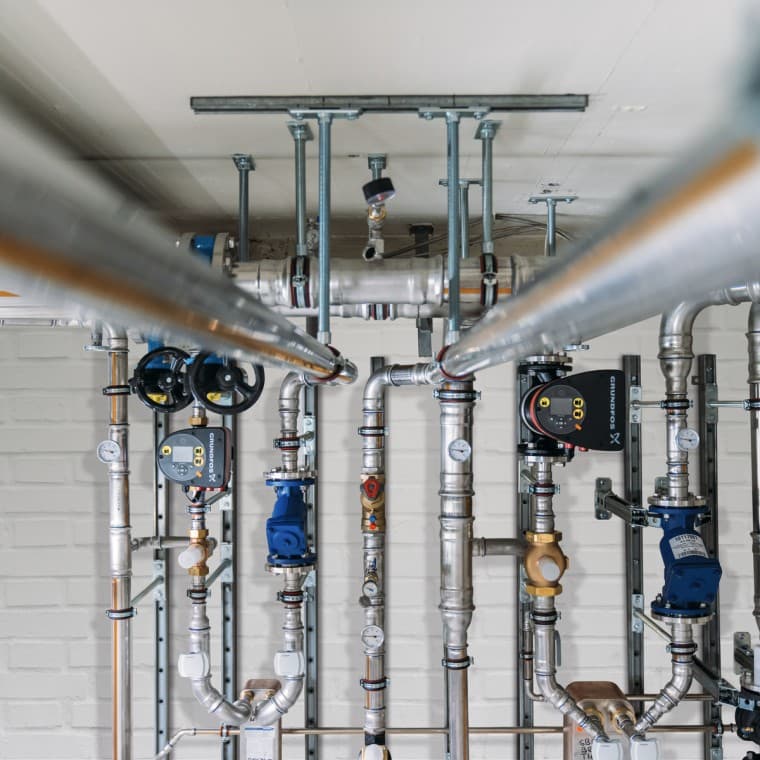

In koelsystemen leiden temperatuursverschillen tussen de leidinginhoud en de buitenomgeving tot condensatie.

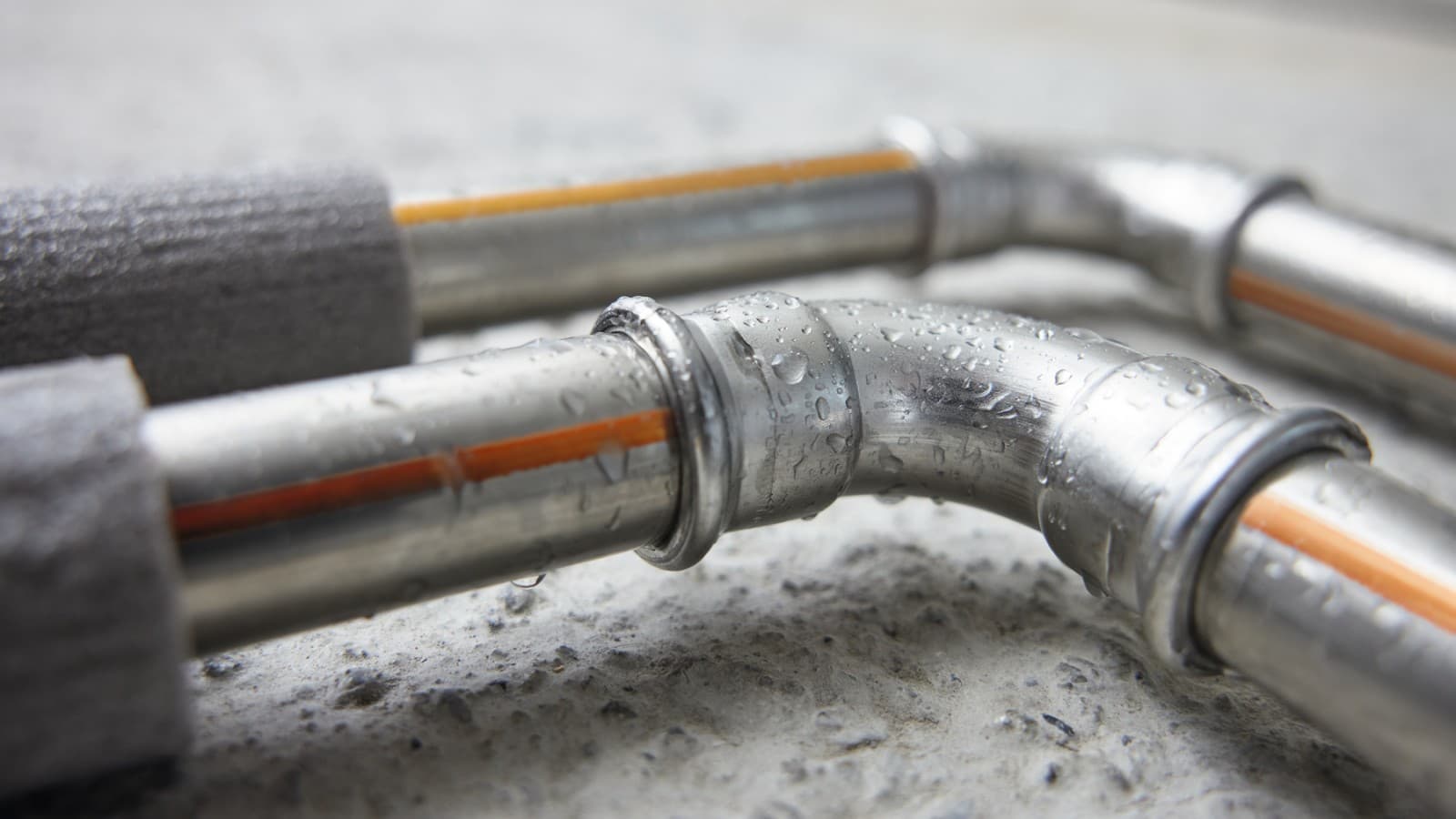

Bij het leggen van de vloer vormen nat aangebrachte cementgebonden bouwstoffen, te korte droogtijden of ongewenst binnendringend pleister- of terraswater verhogen het risico op corrosie.
Geberit Mapress Therm is geschikt voor deze toepassingen zonder extra werk achteraf en met een stabiel prijsniveau.

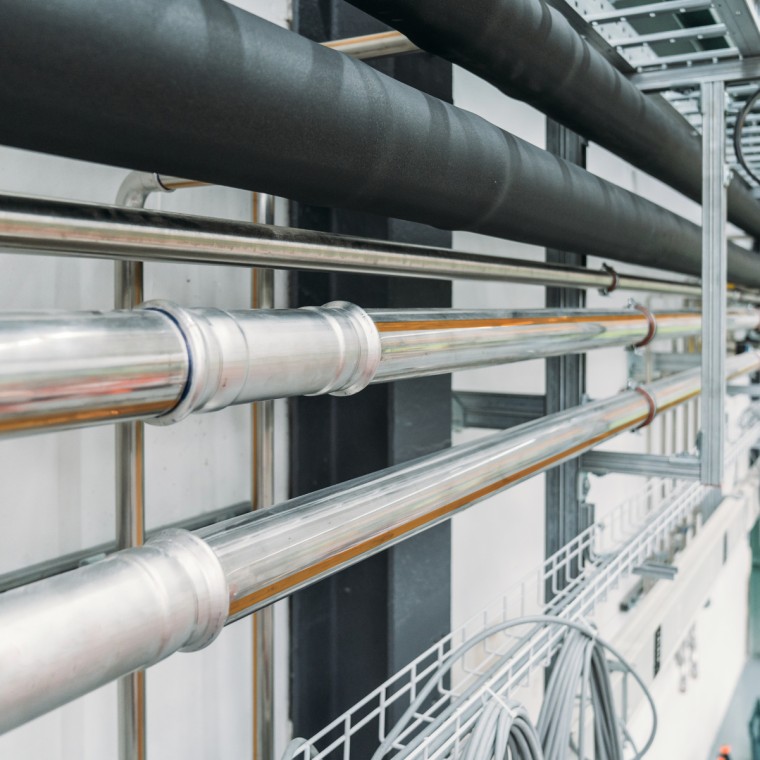

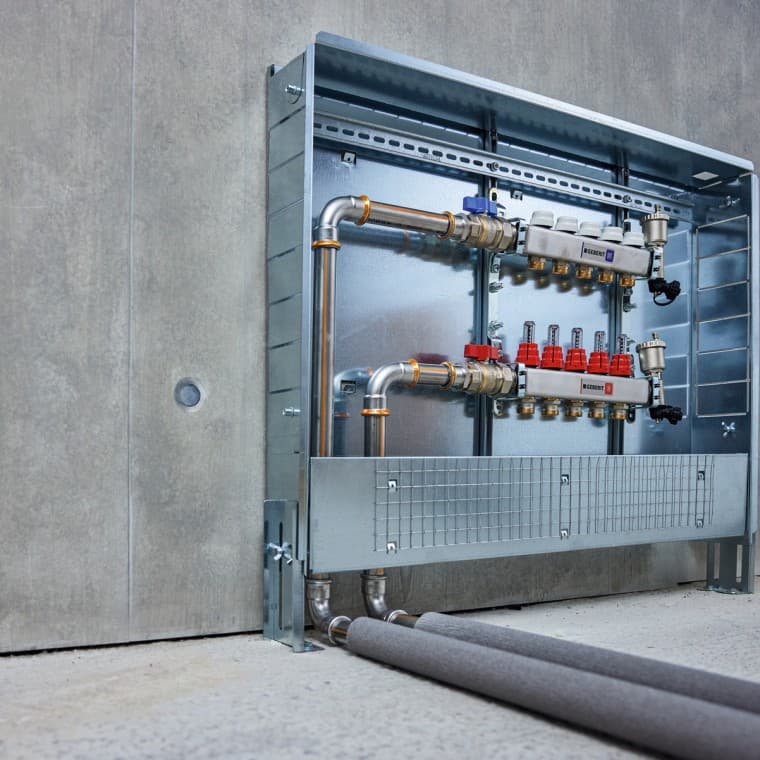

Toepassingen Van het leidingsysteem in laaggelegeerd roestvrij staal
Waarom kiezen voor Geberit Mapress Therm?
Eenvoudige herkenning
Zichtbare oranje aanduidingen, zowel op fittingen als op leidingen. NPW (Non Potable Water, vertaling: niet drinkbaar water)
Duidelijke identificatie van niet-geperste verbindingen
Niet geperste verbinding wordt aangegeven door een intacte persindicator
Voor koeling, bluswater (nat) en sprinkler (nat)

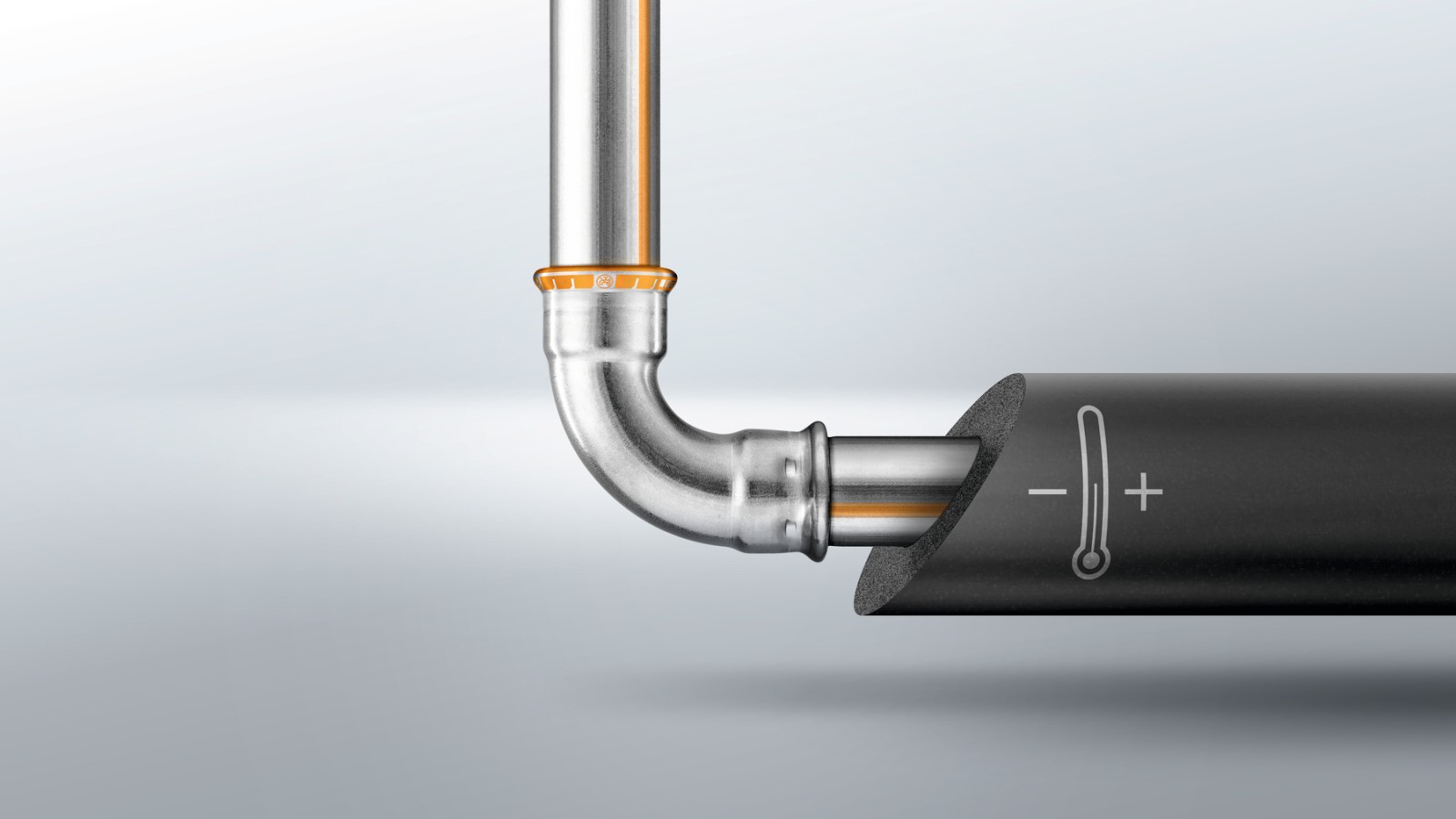

Perfect voor toepassingen met temperatuursverschillen
Corrosiebestendig
Corrosiebestendig en kostenefficiënt dankzij het laaggelegeerd roestvrij staal
Geberit Mapress Therm In detail
Technische informatie Geberit Mapress Therm-fittingen en -leidingen
Afmetingen
| Nominale diameter DN | Afmeting d x s (mm) |
|---|---|
| 12 | 15 x 1,0 |
| 15 | 18 x 1,0 |
| 20 | 22 x 1,2 |
| 25 | 28 x 1,2 |
| 32 | 35 x 1,5 |
| 40 | 42 x 1,5 |
| 50 | 54 x 1,5 |
| 65 | 76,1 x 2,0 |
| 80 | 88,9 x 2,0 |
| 100 | 108 x 2,0 |

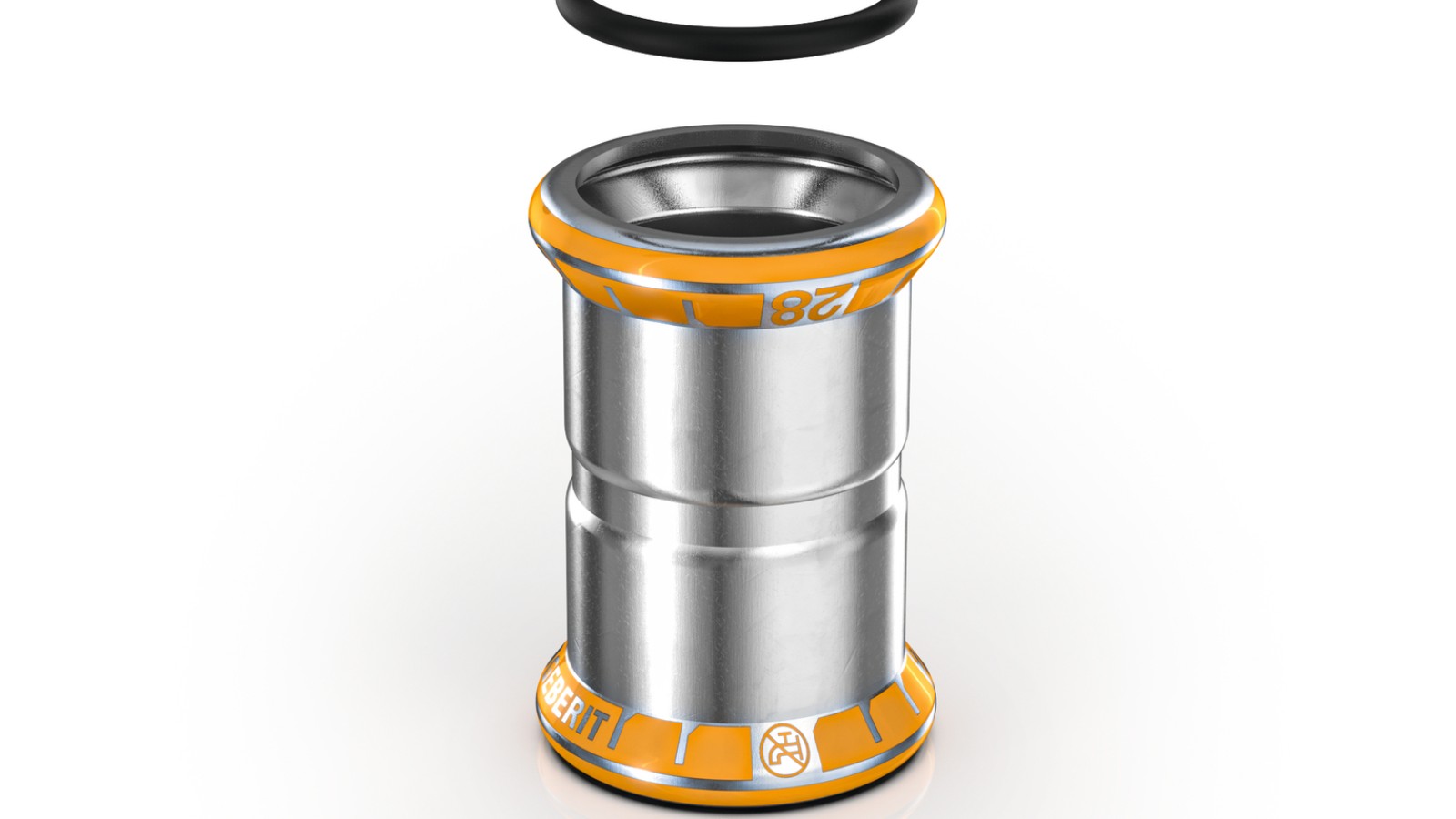

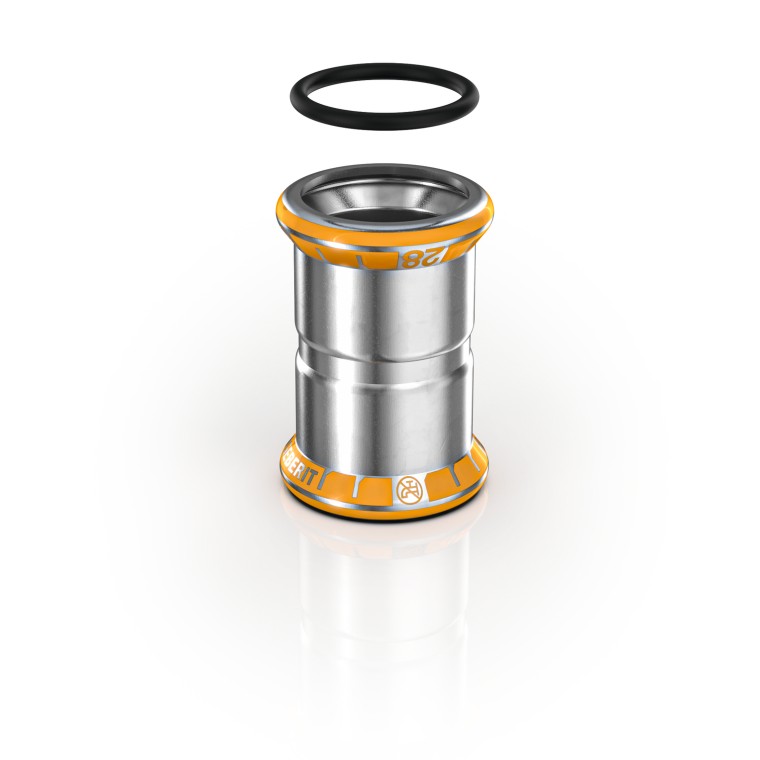

Fittingen

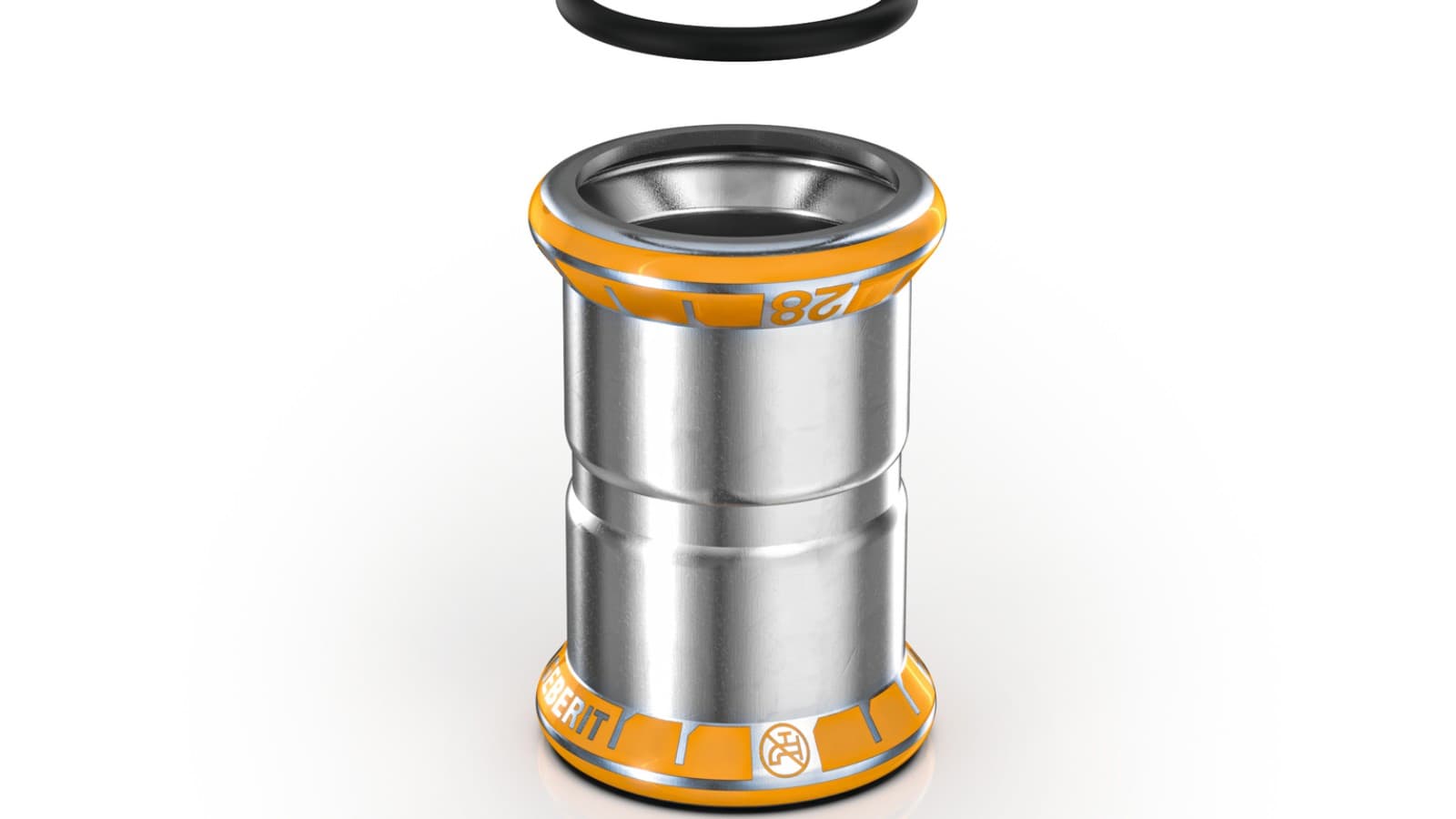

- Oranje persindicator geeft roestvrij staal aan
- NPW-symbool op de persindicator (niet geschikt voor drinkbaar water)
- NPW-symbool aanwezig in fitting voor permanente herkenning
- Afmetingen afgedrukt op de persindicator
- Niet-geperste verbindingen zijn lek en onmiddellijk identificeerbaar tijdens een druktest
- 200 verschillende fittingen zijn beschikbaar om uit te kiezen
Afdichtingen
Vloeibare media
| Toepassingsgebied | Afdichtring | Bedrijfstemperatuur | Maximale bedrijfsdruk |
|---|---|---|---|
| Koel- en verwarmingswater zonder antivries-middel | Zwart | 0°C tot 100°C | 16 bar |
| Koel- en verwarmingswater zonder antivries-middel | Zwart | -30°C tot +120°C | 16 bar |
| Stadsverwarmingswater ≤ 120°C | Zwart | 0°C tot 120°C | 16 bar |
| Stadsverwarmingswater ≤ 140°C | Blauw | 0°C tot 140°C | 16 bar |
| Warmtemedium (zonne-energie) | Blauw | -25°C tot +220°C | 16 bar |
Gasvormige media
| Toepassingsgebied | Afdichtring | Bedrijfstemperatuur | Maximale bedrijfsdruk |
|---|---|---|---|
| Perslucht (olie zuiverheidsklasse 0-3) | Zwart | 0°C tot 100°C | 25 / 16 / 12 bar |
| Perslucht (olie zuiverheidsklasse 0-X) | Blauw | 0°C tot 100°C | 25 / 16 / 12 bar |
| Onderdruk | Zwart | 0°C tot 100°C | Abs. ≥ 0,2 bar |
| Inerte gassen (bijv. stikstof) | Zwart | 0°C tot 100°C | 25 / 16 / 12 bar |
Systeem buisleidingen

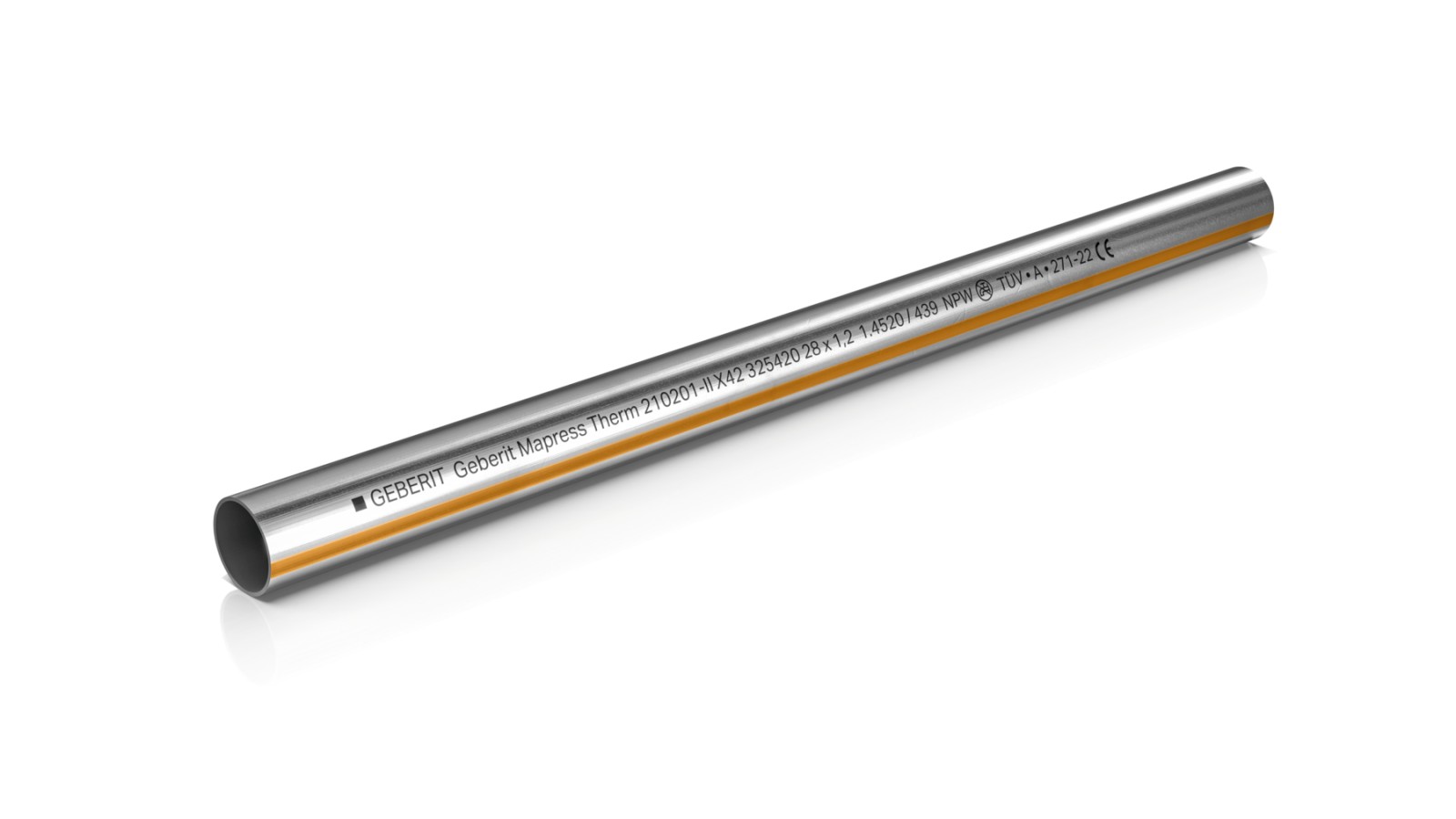

Geberit Mapress Thermleidingen
- Gemaakt van laaggelegeerd roestvrij staal dat corrosiebestendig is
- Aanduidingen zijn herkenbaar met hun oranje kleur
- Beschermkappen zijn overbodig want niet geschikt voor drinkbaar water (NPW)
Controleer of Geberit Mapress Therm geschikt is voor uw toepassing
Ben je op zoek naar Geberit Mapress Therm voor een specifiek toepassingsgebied ?
Met de Geberit Leidingenselectie Tool kan je de antwoorden terugvinden voor elk project
Heb je nog vragen? Contacteer ons
