Geberit SuperTube technologie Voor een ruimtebesparende afvoersysteem
Overal waar ruimte en woonruimte beperkt en dus duur is, boomengebouwen met meerdere verdiepingen en hoogbouw. De planning van hydraulisch verantwoorde afvalwaterinstallaties in gebouwen met meerdere verdiepingen is complex en veeleisend wat betreft de benodigde ruimte. Dit komt door de omloopleidingen en het noodzakelijke afschot in het gebied van de versleping .
Geberit heeft de SuperTube technologie ontwikkeld voor een efficiënter gebruik van het gebouw en een eenvoudigere planning. Deze plaatsbesparende oplossing voor de gebouwafvoer is een toekomstgericht alternatief voor conventionele afvoersystemen. Dankzij deze technologie wordt de planning en installatie van afvalwaterleidingenaanzienlijk vereenvoudigd.
Er zijn verschillende afvoersystemen van Geberit verkrijgbaar met de ruimtebesparende SuperTube-technologie.
Waarom SuperTube technologie de slimme keuze is
Meer ruimte
Een afvoersysteem dat weinig ruimte inneemt, biedt meer planningsvrijheid en creëert extra woonruimte.
Geen omloopleidin nodig
Het weglaten van een omloop- of ventilatieleiding maakt de standleiding slanker.
Horizontale leiding zonder afschot
Horizontale buisleidingen tot 6 m kunnen zonder afschot worden aangelegd.
Hoge afvoercapaciteit
Een hogere afvoercapaciteit of dezelfde capaciteit met een kleinere diameter in vergelijking met conventionele systemen.
Afvoersystemen met SuperTube technologie
De SuperTube technologie is beschikbaar in combinatie met verschillende beproefde Geberit afvoersystemen. Zo onststaan ruimtebesparende oplossingen die, indien nodig, ook kunnen voldoen aan hoge eisen op het gebied van geluidsisolatie.
Geberit Silent-Pro SuperTube
Geberit Silent-Pro SuperTube is het ruimtebesparende afvoersysteem voor meergezinshuizen en terraswoningen met hoge eisen op het gebied van geluidsisolatie. De SuperTube-fittingen zijn verkrijgbaar in de diameters d110 met 6 l/s en d90 met 4,5 l/s afvoercapaciteit.
Geberit Silent-db20 SuperTube
Geberit Silent-db20 SuperTube is ontworpen voor de afvoer in hoogbouw. Hij voldoet aan hoge geluidsisolatie-eisen, is ruimtebesparend en wordt gekenmerkt door een hoge afvoercapaciteit van 12 l/s.
Geberit PE SuperTube
Geberit PE SuperTube bespaart veel ruimte in hoogbouw. Vergeleken met een conventioneel systeem biedt het een hoge afvoercapaciteit van 12 l/s, maar met een kleinere buisdiameter van d110.
Voordelen van de SuperTube technologie in detail
Ruimtewinst door ruimtebesparende hydraulisch geoptimaliseerde vuilwaterafvoersysteem

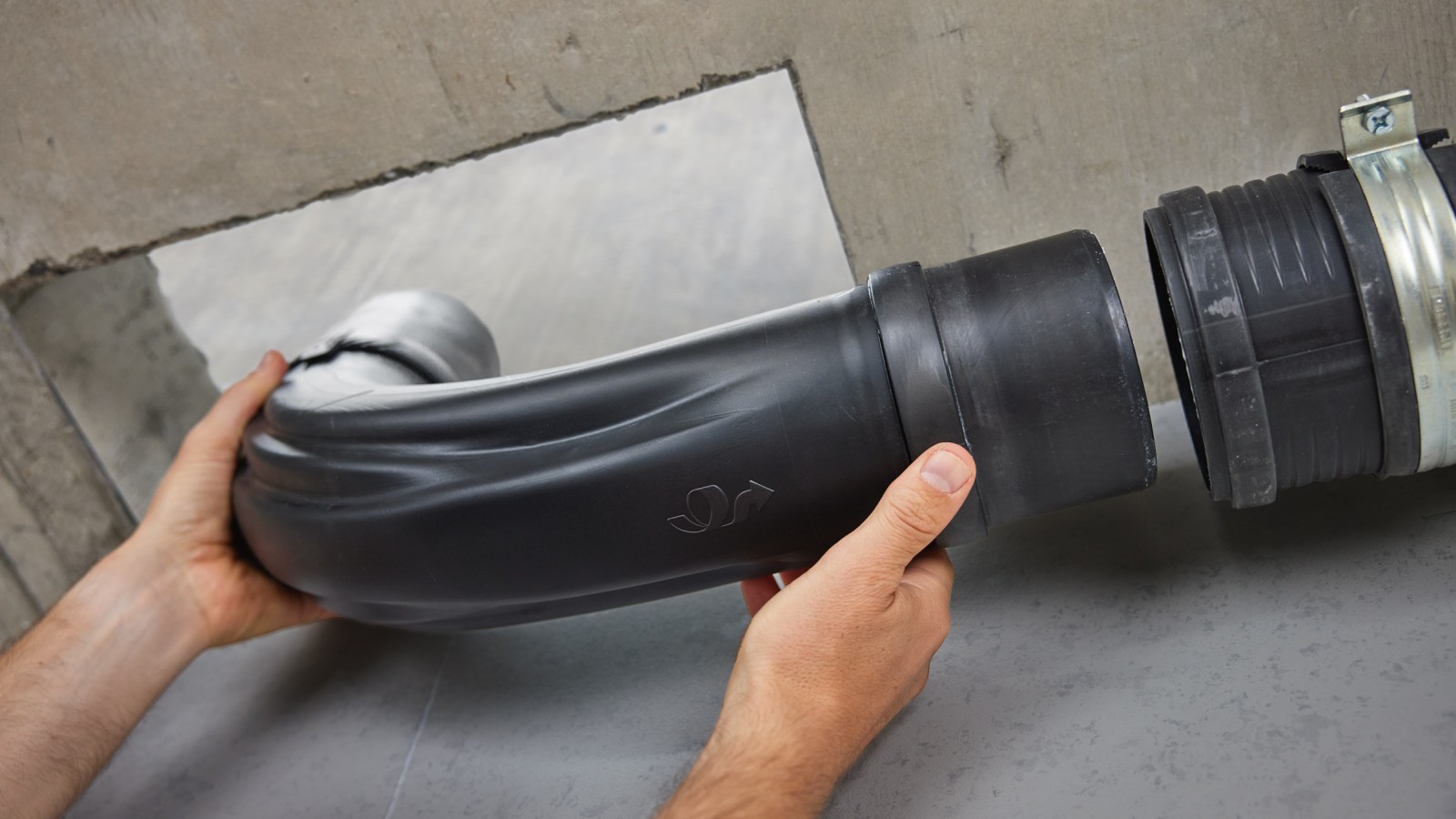

De hydraulisch geoptimaliseerde SuperTube fittingen zorgen voor een stromingsgedrag met een doorlopende luchtkolom in de afvoerleiding.
Dit levert de volgende ruimtebesparende voordelen op:
- Extra ontspannings- of omloopleidingen zijn niet nodig.
- Bij een richtingsverandering zijn geen extra omloopleidingen vereist.
- Horizontale leidingen tot 6 meter kunnen zonder afschot worden geïnstalleerd.

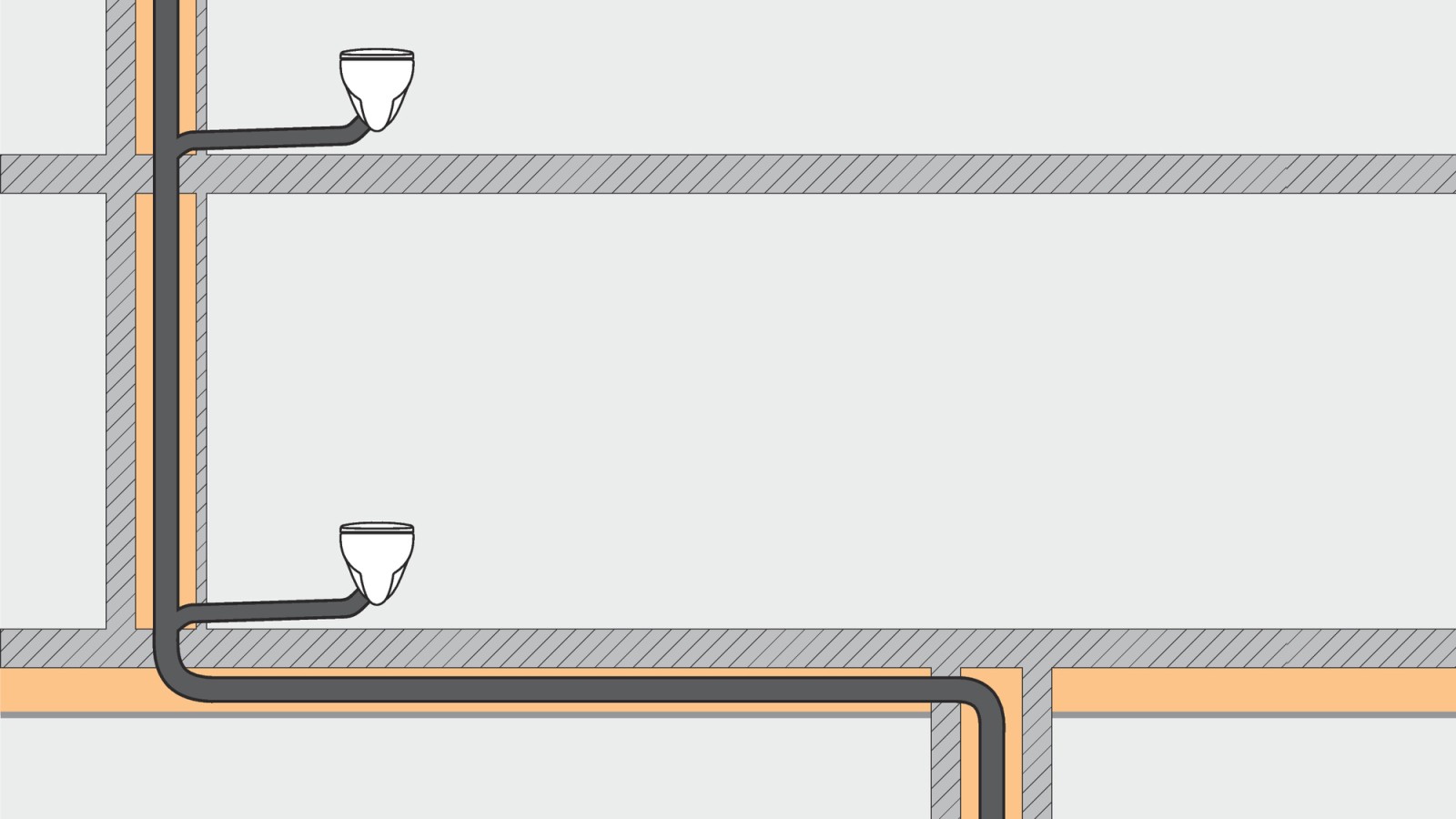

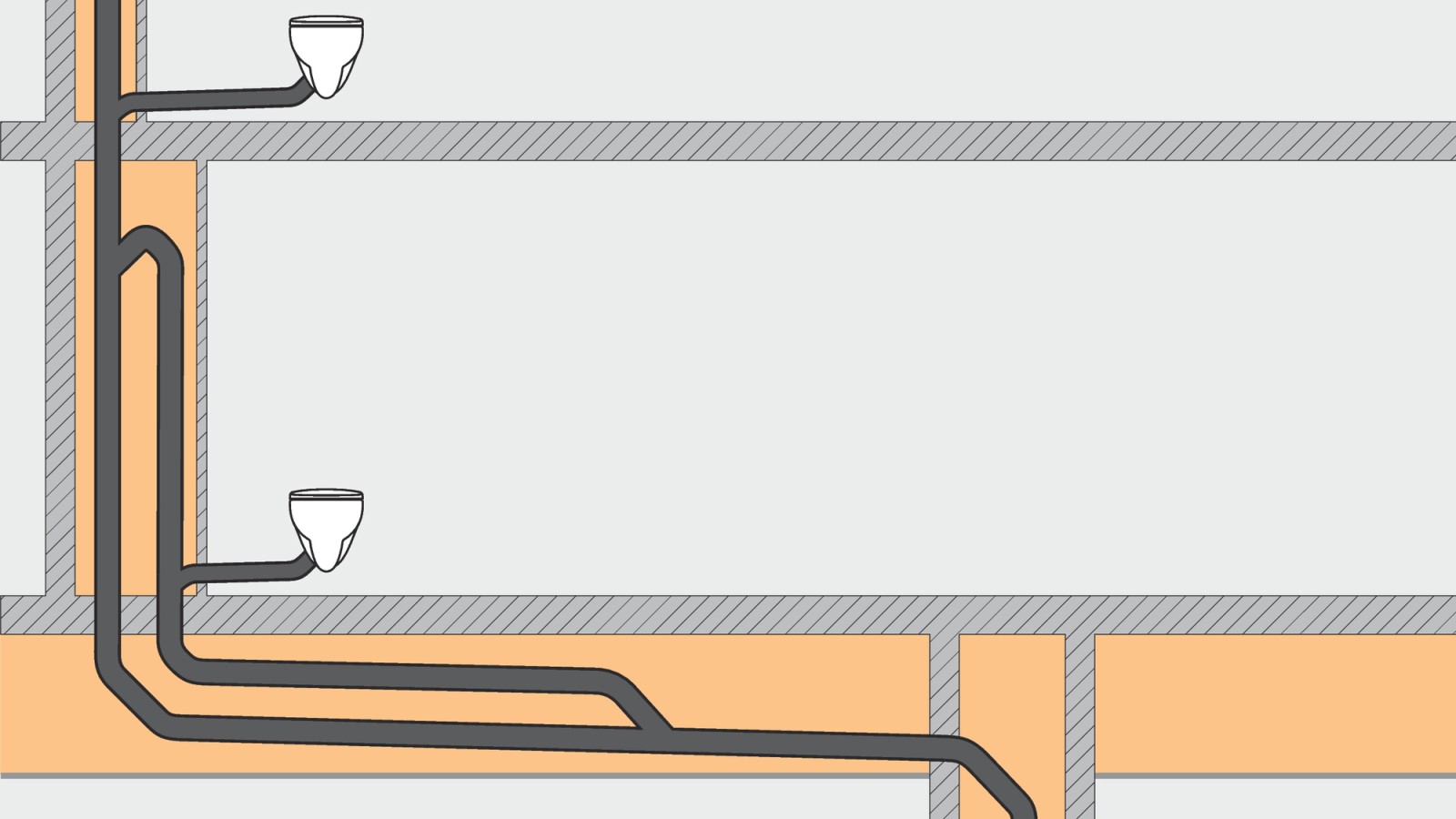

In tegenstelling tot conventionele afvoersystemen bespaart de SuperTube technologie ruimte en biedt het meer vrijheid in het ontwerp van gebouwen:
Horizontale afvoerleiding zonder afschot

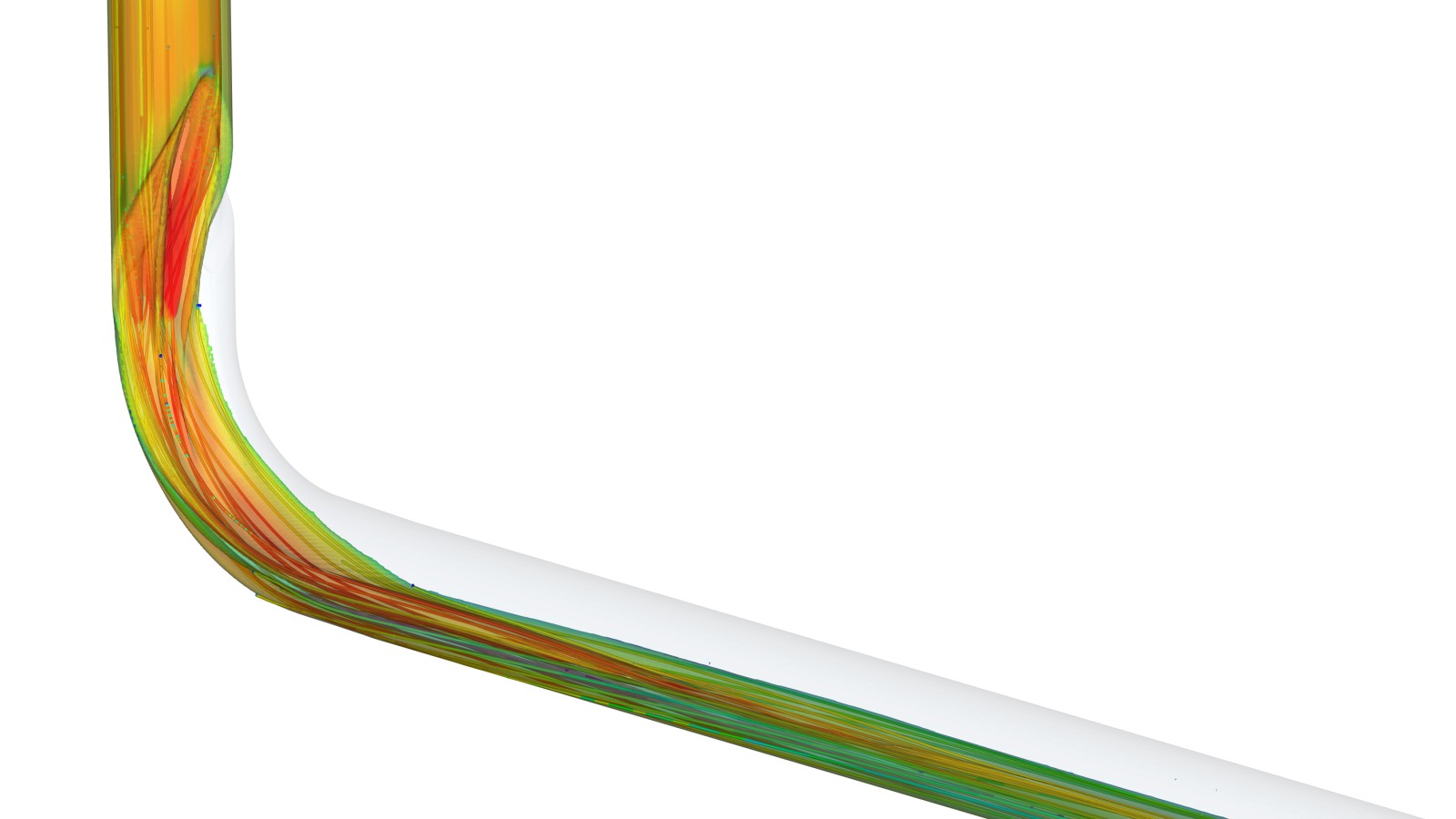

Bij de overgang van de verticale naar de horizontale afvoerleiding , bijvoorbeeld bij een leidingverlegging of aansluiting op de hoofdaansluiting, wordt de BottomTurn bocht toegepast.
Met de Geberit BottomTurn bocht wordt de waterwand bij een richtingsverandering soepel omgeleid en zonder onderbreking van de luchtkolom van een ring- naar een gelaagde stroming omgezet. Deze omleiding veroorzaakt een aanzienlijk lager impulsverlies dan conventionele oplossingen.
Hierdoor kunnen horizontale leidingen met een diameter van d110 tot 6 meter zonder afschot worden aangelegd. Dit vermindert de benodigde ruimte bij de installatie in het plafond. Planning en installatie worden zo eenvoudiger dan bij conventionele systemen.
Vereenvoudigd ontwerp van de afvoerleidingen
De hydraulica van vuillwater in standleidingen vereist extra aandacht tijdens het ontwerp. Om over- of onderdruk in de leiding te voorkomen, moeten afhankelijk van de situatie vaak extra omloop- of ontspanningsleidingen of grotere buisdiameters worden toegepast.
Vooral bij afwijkingen, zoals verslepingen of aansluitingen in de standleiding, kan een extra ontspannings- of omloopleiding noodzakelijk zijn. Daarnaast moeten horizontale leidingen met afschot worden gelegd, wat het ontwerp complex maakt, zeker als er weinig ruimte beschikbaar is voor installatietechniek.
Met de SuperTube technologie wordt het door de fittingen gegenereerde stromingsgedrag hydraulisch benut om een stabiele, doorlopende luchtkolom in de afvoerleiding te creëren.
Minder materiaalgebruik en een eenvoudigere installatie
Door het wegvallen van de extra ventilatie- en omloopleiding is er minder materiaal nodig voor het leidingsysteem .
Het is ook eenvoudiger om een ononderbroken enkele leiding te installeren, waar bovendien minder tijd voor nodig is.
Referentieprojecten Geberit SuperTube
Sobha Hartland, Dubai
Luxury needs space - and SuperTube offers it. Thanks to slim ducts for drainage, the developers at Sobha Hartland in Dubai are able to maximise living space. The project is the first with SuperTube in Dubai, which is why some additional administrative procedures were necessary.

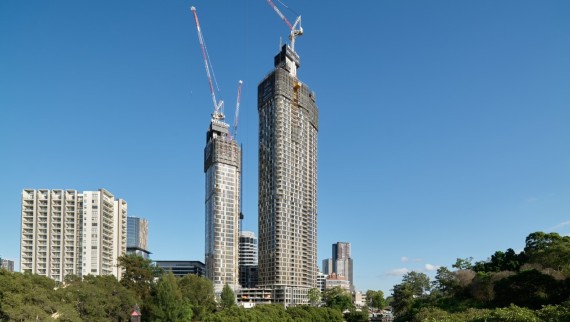

De beschermers van Sydney
De verdichting van de buitenwijken van Sydney begint indrukwekkend met de 180 George Towers - en Geberit speelt hierin een beslissende rol.
Sobha Hartland, Dubai
Voor luxe is ruimte nodig, en SuperTube creëert die. Dankzij slanke schachten voor de vuilwaterafvoer kunnen de ontwikkelaars van Sobha Hartland in Dubai de woonruimte maximaliseren. Het project is het eerste met SuperTube in Dubai, waardoor enkele extra administratieve procedures nodig waren.
De beschermers van Sydney
De verdichting van de buitenwijken van Sydney begint indrukwekkend met de 180 George Towers - en Geberit speelt hierin een beslissende rol.
Heb je vragen? We staan klaar om je te helpen
Onze specialisten adviseren ontwerpers, installateurs en andere professionals bij hun projecten. Ze geven je graag advies over hoe je met onze producten jouw huidige uitdagingen het beste kan aanpakken.
Veelgestelde vragen over de SuperTube-technologie
Wat is er zo speciaal aan de SuperTube-technologie van Geberit?
De SuperTube-technologie maakt de sanitaire planning veel eenvoudiger voor architecten en ontwerpers. In tegenstelling tot conventionele afvoersystemen heeft de SuperTube-technologie bijvoorbeeld geen ventilatie- of omloopleidingen nodig.
SuperTube biedt meer ruimte voor woonruimte en bruikbare oppervlakken. Dit betekent een financieel voordeel voor vastgoedinvesteerders.
De SuperTube-technologie is beschikbaar voor verschillende Geberit-afvoersystemen en voldoet daarom ook aan de eisen voor geluidsisolatie.
