Geberit Silent-db20 SuperTube Afvoersysteem met hoge geluidsisolatie
De Geberit Silent-db20 SuperTube technologie is gebaseerd op een perfect samenspel van systeemcomponenten en maakt een uiterst ruimtebesparende afvoerinstallatie in hoogbouw mogelijk.
Dankzij de uitstekende geluidsreducerende eigenschappen is het dé oplossing voor projecten met hoge eisen op het gebied van akoestisch comfort — het brengt rust in huis.
Met Geberit Silent-db20 SuperTube is een parallelle ontspanningsleiding overbodig. Zo blijft er meer ruimte over voor woon- en gebruiksoppervlakken.
Doordat de buisdiameters kleiner zijn, volstaan compactere schachtmaten. En ondanks de slankere afmetingen wordt met een diameter van d110 nog steeds een indrukwekkende afvoercapaciteit van 12 l/s behaald.
Technische voordelen van Geberit Silent-db20 SuperTube
Beproefde werking en hydraulische prestaties
De werking en hydraulische capaciteit zijn bevestigd door TÜV Rheinland LGA Products (Duitsland).
Hoge geluidsisolatie
Geberit Silent-db20 SuperTube voldoet aan dezelfde akoestische eisen als een conventionele systeem met d160 en een omloopleiding met 9,5 l/s.
Geteste brandbeveiliging
Classificatierapport voor brandbeveiliging volgens EN 13501-2 voor Geberit brandmanchet RS90 Plus EN en Geberit Silent-db20 BottomTurn-bocht (MPA Universiteit Stuttgart).
Eenvoudige en betrouwbaar ontwerp
Het volledige ontwerp van Geberit Silent-db20 SuperTube is mogelijk in Autodesk® Revit®. Alle fittingen zijn beschikbaar via de Geberit BIM Plug-in.
Geberit SuperTube snel uitgelegd Zo werkt het innovatieve afvoersysteem
Conventionele afvalwatersystemen in hoogbouw nemen veel ruimte in beslag: ze vereisen leidingen met een diameter van d160 en extra parallelle beluchtingsleiding in d90.
Ook boven plafonds moet voldoende ruimte worden voorzien voor de horizontale leidingen met afschot. Onder deze omstandigheden bedraagt de maximale afvoercapaciteit 12,4 l/s.

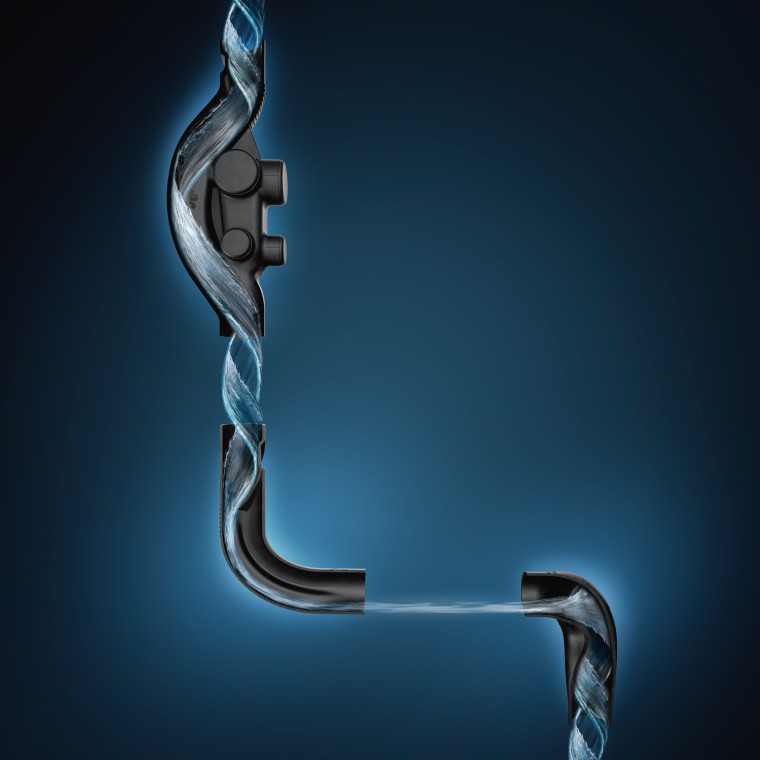

Geberit SuperTube creëert ruimte voor wonen en werken. Dankzij de innovatieve technologie van Geberit SuperTube ontstaat er een continue luchtkolom in de standleiding. Daardoor kan een kleinere standleiding met d110 — zónder extra beluchting — alsnog een afvoercapaciteit van 12 l/s aan.

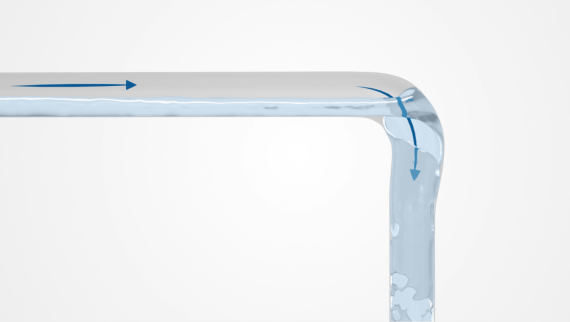

Daarnaast kunnen horizontale leidingen zonder afschot worden geïnstalleerd over een lengte van maximaal 6 meter.
Geluidsreducerend afvoersysteem voor hoogbouw met hoge eisen aan akoestisch comfort
Het Geberit Silent-db20-afvoersysteem wordt gekenmerkt door zijn hoge eigen gewicht . Het versterkte kunststof zorgt voor een aanzienlijke vermindering van eigentrilling, zodat geluid hoorbaar wordt gedempt .
De speciale geluidsisolatieribben verminderen ook de geluidsontwikkeling in de botsingszones, wat betekent dat het productontwerp zelf bijdraagt aan de geluidsreductie. Deze producteigenschappen zijn nu ook beschikbaar met SuperTube technologie. Een standleidingsysteem met Geberit Silent-db20 SuperTube met 12 l/s voldoet aan dezelfde geluidsisolatienormen als het conventionele systeem met d160 en omloopleiding met 9 l/s.
Verbeterde geluidsisolatie bij omleiding
Het onderzochte stromingsgedrag bij de overgang van een verticale naar een horizontale leiding laat zien dat het gebruik van de Geberit Silent-db20 BottomTurn-bocht zorgt voor een aanzienlijk gelijkmatiger stroming.
De veel onrustigere stroming bij een conventionele opstelling leidt daarentegen tot meer geluidsoverlast. Deze storende geluiden zijn in testopstellingen ook waargenomen in aangrenzende ruimtes.

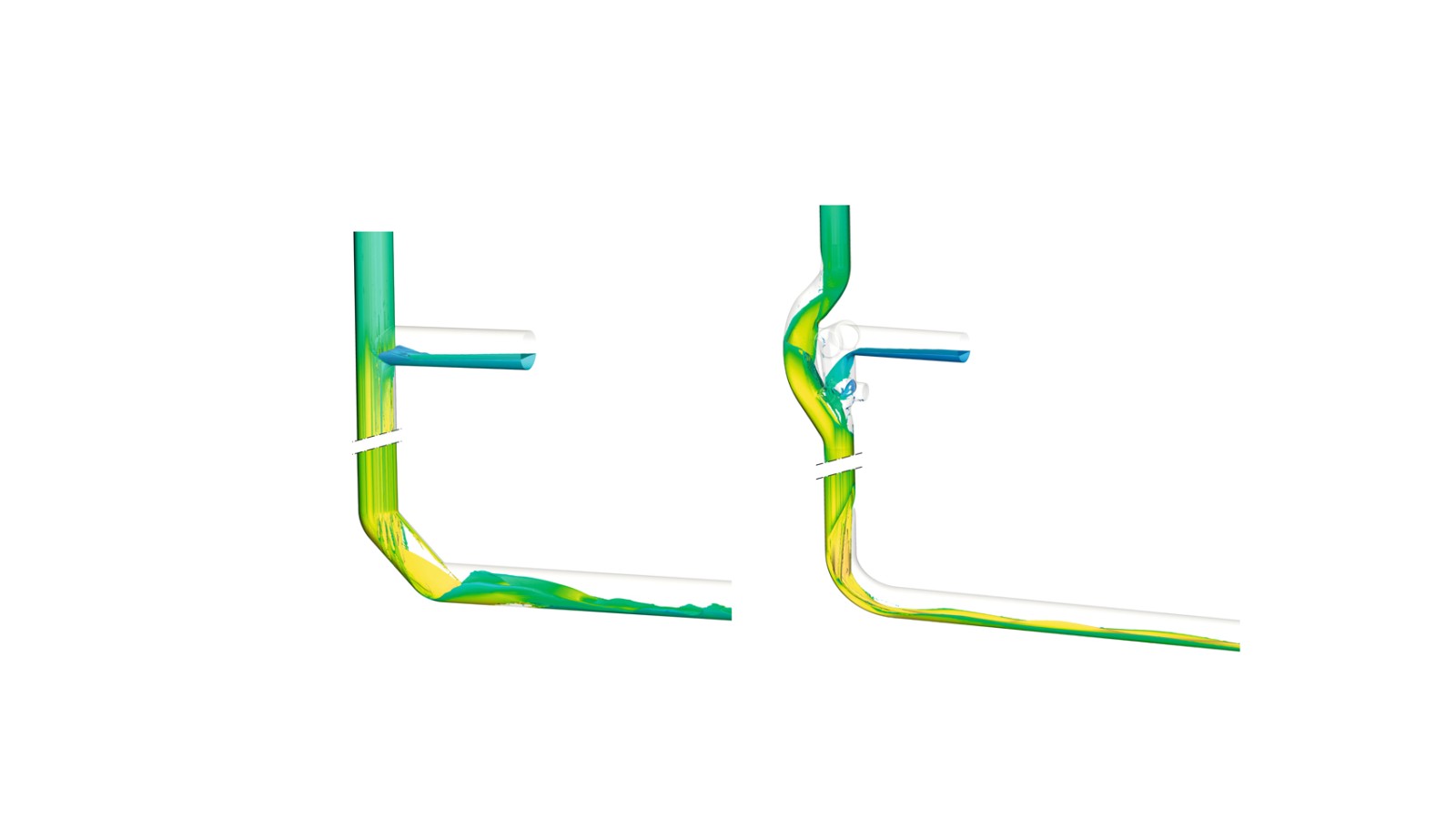

De omleiding met twee 45°-bochten van Geberit Silent-db20 in d160 (links op de afbeelding) veroorzaakt turbulenties in de leiding, wat tot extra geluidsontwikkeling leidt. In tegenstelling hiermee leidt de Geberit Silent-db20 BottomTurn-bocht (rechts op de afbeelding) de ringvormige stroming uit de standleiding rustig en gecontroleerd over in een gelaagde stroming.
Handige planningstools voor Geberit Silent-db20 SuperTube
Geberit ProPlanner
In slechts een paar stappen kan een conventioneel afvoersysteem in Geberit ProPlanner worden omgezet in een Geberit SuperTube-systeem. Standaard T-stukken en bochten worden automatisch vervangen door SuperTube-fittingen van Geberit Silent-db20.
Geberit BIM plug-in
De Geberit BIM Plug-in voor Autodesk® Revit® bundelt alle Geberit plannings- en berekeningstools in één geïntegreerde toepassing.
De catalogusmodule bevat ook de fittingen voor Geberit Silent-db20 SuperTube. Met de assistentmodule kunnen bestaande Geberit PE SuperTube-projecten eenvoudig worden omgezet naar Silent-db20 SuperTube.
Hydraulisch geoptimaliseerde hulpstukken van Geberit Silent-db20 SuperTube
