Geberit BIM Plug-in BIM voor eenvoudige MEP-planning
Architecten en sanitaire ingenieurs worden geconfronteerd met tal van uitdagingen bij digitale planning met BIM. Dit omvat het tijdrovend zoeken naar de juiste gegevens en het omgaan met grote hoeveelheden verouderde of onjuiste BIM-inhoud.
Met de Geberit BIM Plug-in biedt Geberit een innovatieve oplossing voor de digitale planning van technische installaties (MEP: mechanisch, elektrisch en sanitair).
De Geberit BIM Plug-in voor Autodesk® Revit® combineert naadloos de rekentool voor installatiesystemen en Geberit Pluvia in één geïntegreerde oplossing. De Geberit BIM Plug-in maakt MEP-planning eenvoudiger en efficiënter.
Waarom Geberit BIM Plug-in gebruiken?
Lichtgewicht gegevensformaat
Verminderde gegevens verbruiken minder computercapaciteit en maken de planning efficiënter.
Fabrikant neutrale aanbestedingen
Voor openbare aanbestedingen kan de data met één klik worden omgezet naar generieke aanduidingen.
De inhoud is altijd up-to-date.
De BIM-inhoud in de catalogus is altijd up-to-date en specifiek voor de geselecteerde markt.
Eenvoudige planning
Praktische functies ter ondersteuning van gedetailleerde planning en prefabplanning.
Eenvoudige sanitaire ruimtelijke planning met BIM inhoud voor Autodesk® Revit®
Het plannen van een sanitaire ruimte is kinderspel met de Geberit BIM Plug-in – van de installatiefase tot de afgewerkte badkamer. Wat functionaliteit en productassortiment betreft, is het een compleet plan- en rekentool.
De integratie van keramische producten en badkamermeubilair maakt een holistische aanpak mogelijk, van architectuur tot MEP-planning en interieurontwerp.
Geavanceerde functies maken efficiënte, modelgebaseerde prefabricatie mogelijk, met de grootst mogelijke vrijheid bij het plaatsen van de te prefabriceren componenten.
Voor openbare projecten waar fabrikant-neutrale documenten vereist zijn, biedt de Geberit BIM Plug-in de mogelijkheid om met één klik fabrikant-specifieke informatie te verbergen.
Kenmerken van BIM-inhoud Lichtgewicht data voor Autodesk Revit
De applicatie moet eenvoudig, betrouwbaar en zo praktisch mogelijk zijn. Daarom hanteert Geberit zijn eigen hoge standaard voor BIM-inhoud, die alle opties openlaat. Profiteer van de volgende bijzondere kenmerken van onze BIM-inhoud:
Hoge informatiedichtheid met gebruiksvriendelijke geometrie
De geometrische complexiteit van de BIM-inhoud (Revit) van Geberit-producten is aanzienlijk verminderd om computer- en softwarebronnen te besparen en efficiënte workflows te faciliteren.
Inhoud is altijd up-to-date
De directe koppeling met het Geberit Product Information Management-systeem (PIM-systeem) zorgt ervoor dat de inhoud altijd actueel is.
Eenvoudige overschakeling naar generieke aanduidingen
Voor openbare aanbestedingen kan de Geberit BIM-inhoud met één klik in de ingebouwde parameters worden omgezet naar generieke aanduidingen. Zodra de aanbesteding voorbij is, kan deze instelling weer worden teruggezet, zodat het tijdrovende vervangen van objecten in het BIM-model niet meer nodig is. Dit bespaart sanitaire ingenieurs veel tijd.
Data beschikbaar voor offline planning
Degenen die niet met digitale hulpmiddelen kunnen of mogen werken, hebben de mogelijkheid om de BIM-inhoud van de afzonderlijke producten te downloaden in de Geberit online catalogus.
Beschikbare modules
De Geberit BIM Plug-in biedt vier modules ter ondersteuning van professionals bij digitale MEP-planning. Deze functionaliteiten worden rechtstreeks via Autodesk Revit aangeboden.
De Geberit BIM Plug-in wordt na het downloaden automatisch geïnstalleerd in de juiste programmapmap. Wanneer u de Revit-toepassing opnieuw start, wordt de Geberit BIM Plug-in weergegeven op het tabblad “Add-ins” en kan daar worden geopend.
Catalogusmodule: Directe toegang tot BIM-inhoud van Geberit-producten
De Catalogusmodule biedt gebruikers directe toegang tot alle BIM-inhoud van Geberit. De inhoud is altijd up-to-date. Het zoeken naar BIM-inhoud op verschillende websites is daarmee verleden tijd. De Catalogusmodule omvat een breed scala aan productgroepen, variërend van leidingsystemen en installatiesystemen tot keramische producten en badkamermeubilair.
Deze module biedt ook toegang tot alle documenten die aan het product zijn gekoppeld.
Functionaliteiten
- Directe toegang tot de actuele en marktgerichte BIM-objecten van Geberit-producten
- Directe invoer van Geberit-artikelnummers om producten snel te vinden
- Directe link naar de Geberit-productcatalogus voor verdere productinformatie
- Autodesk Revit-productassortiment op productniveau
- Geberit BIM-objecten in 25 talen
- Omschakeling van planning naar fabrikant-neutrale weergave met één druk op de knop voor aanbestedingen van openbare projecten

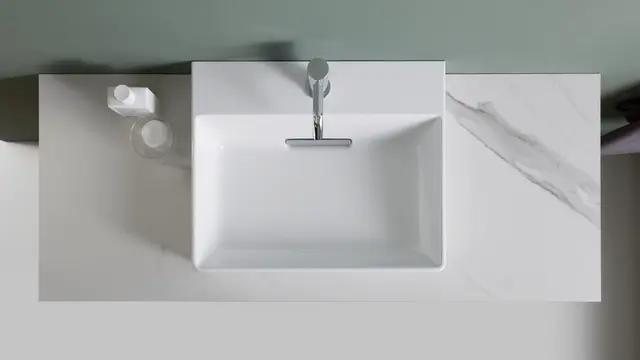

Installatiesystemenmodule: Planning van Geberit Duofix, GIS
De module maakt eenvoudige en efficiënte planning van Geberit-installatiesystemen mogelijk.
Je kan prewall-installaties automatisch ontwerpen en berekenen, zonder dat extra hulpmiddelen nodig zijn. De resultaten omvatten niet alleen constructietekeningen, maar ook nauwkeurig gedimensioneerde zaaglijsten en materiaallijsten.
Functionaliteiten:
- Eenvoudige planning van de Geberit GIS- en Geberit Duofix-installatiesystemen
- Exportfunctie naar de module “Gedetailleerde planning in 3D” in Geberit ProPlanner
- Berekening volgens de huidige Geberit-richtlijnen en standaardvoorschriften
- Automatische exporteren van materiaallijsten, stuklijsten, offertelijsten en zaaglijsten, evenals plattegronden, vooraanzichttekeningen en installatietekeningen
Pluvia-module: Berekening en dimensionering van dakafvoeren
Voor het berekenen van de hydraulische certificering en dimensionering van dakafvoeren met Geberit Pluvia, direct in Autodesk Revit.
Functionaliteiten:*:
- Hydraulische berekening direct in Autodesk Revit
- Automatische dimensionering van het geplande Geberit Pluvia-dakafvoersysteem
- Hydraulische certificering inclusief materiaallijst als PDF- of Excel-download
- Integratie van actuele voorschriften, normen en nieuwe Geberit-producten
- Berekening volgens land-specifieke normen of Geberit-richtlijnen
- Automatische uitvoer van materiaallijsten, hydraulische lijsten en offertelijsten
*Het gebruik van de Geberit Pluvia plug-in vereist een geldige Geberit ProPlanner-licentie. Het licentiebestand kan worden geëxporteerd vanuit de Geberit ProPlanner-software via het menu “Help” → “Licentiebeheer” → “Licentiegegevens“. Als u nog geen Geberit ProPlanner-licentie heeft, neem dan contact op met uw Geberit-vertegenwoordiger of klik op het vakje “ProPlanner licentie“ op de website.
Wizard-module: Handige functies voor planning en prefabricage
De Wizard-module bevat diverse praktische functies die gedetailleerde planning en prefabricage eenvoudig en efficiënt maken.
De functies van de Wizard-module
Buizen splitsen
Buizen kunnen worden gesplitst in vrij definieerbare lengtes. De juiste fittingen worden automatisch geplaatst op de resulterende buisverbindingspunten.
Elementen labelen
De elementen van een geselecteerde leiding kunnen worden genummerd en voorzien van een uniek artikelnnummer, zodat ze tijdens de prefabricage kunnen worden gerangschikt.
Optimalisatie snijlengtes
Om afval tijdens de prefabricage van de benodigde buizen te verminderen, kan de functie snij-optimalisatie een CSV-bestand aanmaken met de optimale snijlengtes.
Geberit Silent-Pro SuperTube
De Geberit Silent-Pro SuperTube-wizard controleert een Geberit Silent-Pro SuperTube-systeem en geeft optimalisatievoorstellen weer.
Fabrikant-neutrale weergave
Wanneer deze functie is geactiveerd, worden artikelnummers, productnamen en fabrikant-specifieke informatie niet weergegeven in de identificatiegegevens.
Download Center
Het Downloadcentrum in de Geberit BIM Plug-in is marktgericht. Dit betekent dat alleen producten die beschikbaar zijn op de betreffende markt worden weergegeven.
Laatste updates voor de Geberit BIM Plug-in
De Geberit BIM Plug-in wordt continu uitgebreid en verbeterd. Twee keer per jaar – in april en oktober – verschijnt een nieuwe release. Ontdek de optimalisaties van de nieuwste versies:
Veelgestelde vragen over de Geberit BIM Plug-in
Waar kan ik de Geberit BIM Plug-in voor gebruiken?
De Geberit BIM Plug-in in uw Autodesk Revit-toepassing geeft u toegang tot alle Revit-productassortimenten van Geberit.
Dit zorgt ervoor dat u altijd up-to-date, land- en taalspecifieke BIM-objecten kunt downloaden, zonder deze tijdrovend op websites of portals te hoeven zoeken. Naast de BIM-catalogus biedt de Geberit BIM Plug-in ook andere nuttige functies en planningsmodules.
Zijn er kosten verbonden aan het gebruik van de Geberit BIM Plug-in of heb ik een licentie nodig?
Het gebruik van de Catalogusmodule en de Wizard-module is licentievrij en kosteloos.
Voor de Geberit Pluvia-module en de Installatiesystemenmodule is een licentie vereist. Als u deze modules wilt gebruiken, neem dan contact met ons op.
Waar kan ik de Geberit BIM Plug-in downloaden?
De Geberit BIM Plug-in kan direct vanaf deze website of via de Autodesk Revit Store worden gedownload en vervolgens in Autodesk Revit worden geïntegreerd.
Met welke Microsoft Windows-versies en welke Autodesk Revit-versies is de Geberit BIM Plug-in compatibel?
De Geberit BIM Plug-in heeft dezelfde minimale eisen voor het Windows-besturingssysteem als uw Revit-toepassing.
Hoe installeer ik de Geberit Plug-in?
Download het installatiebestand vanaf deze website en voer het installatiebestand (*.msi) uit. De Geberit BIM Plug-in wordt vervolgens in de juiste programmapmap geïnstalleerd.
Wanneer u uw Revit-toepassing opnieuw start, wordt de Geberit BIM Plug-in weergegeven op het tabblad “Aanvullende modules” en kan daar worden gestart.
Wanneer nieuwe releases beschikbaar zijn, wordt de gebruiker hiervan in Autodesk Revit op de hoogte gesteld bij het gebruik van de Geberit BIM Plug-in en kunnen deze met één klik worden geactiveerd.
Kan ik BIM-inhoud van Geberit-producten ook buiten de Geberit BIM Plug-in gebruiken?
Ja. De BIM-inhoud van de afzonderlijke producten is ook opgeslagen in de datapakketten in de Geberit online catalogus. Daarnaast is de inhoud beschikbaar in de planningssoftware van de volgende aanbieders:
- Linear
- Trimble Nova
- Solar-Computer
- Dendrit
- Bausoft
Waarom moet ik bij het begin van een project de landinstelling aanpassen?
Het Geberit-productassortiment is niet overal hetzelfde. Gebruik de landinstelling om het productassortiment te selecteren dat overeenkomt met het land of de regio van uw project.
Op deze manier voorkomt u dat Geberit-producten worden gepland die niet beschikbaar zijn in het betreffende land of de regio.
Op basis van uw selectie wordt de lokale Geberit-catalogus weergegeven, evenals de bijbehorende BIM-objecten in de respectieve nationale taal. In meertalige markten, zoals Zwitserland, kunt u uit meer dan één nationale taal kiezen.
Wij raden ten zeerste af om de landinstellingen binnen hetzelfde project te wijzigen, omdat dit kan leiden tot functionele beperkingen van de Geberit BIM Plug-in.
Waarom verschijnt er een waarschuwingsbericht na de Geberit Pluvia-berekening?
Dit is een waarschuwingsbericht voor de hoektolerantie. Als bochten in Autodesk Revit afwijkingen hebben van minder of meer dan 0,1° (bijvoorbeeld 89,99°), is een Geberit Pluvia-berekening nog steeds mogelijk. Er verschijnt echter een waarschuwing om de gebruiker op het verschil te attenderen.
