Geberit FlowFit Leidingensysteem met geoptimaliseerde doorstroming voor drinkwater
GEEN INSPANNINGEN MEER
Geberit FlowFit is het innovatief toevoersysteem dat het ideaal installatieproces mogelijk maakt.
Dankzij hun input en suggesties hebben sanitaire installateurs een beslissende rol gespeeld in de ontwikkelingsfase. Tijdens deze fase kon Geberit alles reduceren zodat het werk op de bouwwerven eenvoudiger wordt
Moeiteloze, intuïtieve en vlotte processen tijdens de installatie – precies zoals het moet zijn
Bent u op zoek naar het geschikte leidingsysteem?
Technische gassen, perslucht, behandeld water, oliën, koelvloeistoffen en zoveel meer. Er zijn talrijke toepassingsgebieden in de industrie, maar welk leidingsysteem past bij welk toepassingsgebied? Hiervoor kan u gebruik maken van de Geberit tool voor industriële toepassingen. Deze ondersteunt de gebruiker bij de keuze van het geschikte leidingsysteem
Vloeiend eenvoudig te installeren
Het Geberit FlowFit toevoersysteem met laterale perstechnologie vereenvoudigt de installatie op verschillende punten en versnelt het werkproces. Alle diameters van d16 tot d75 kunnen geperst worden met slechts twee persklemmen . Hierdoor is het niet meer nodig om vaak van gereedschap te wisselen.

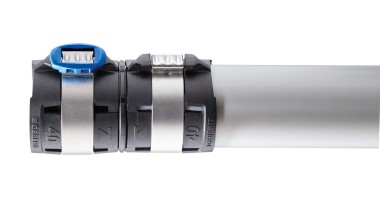

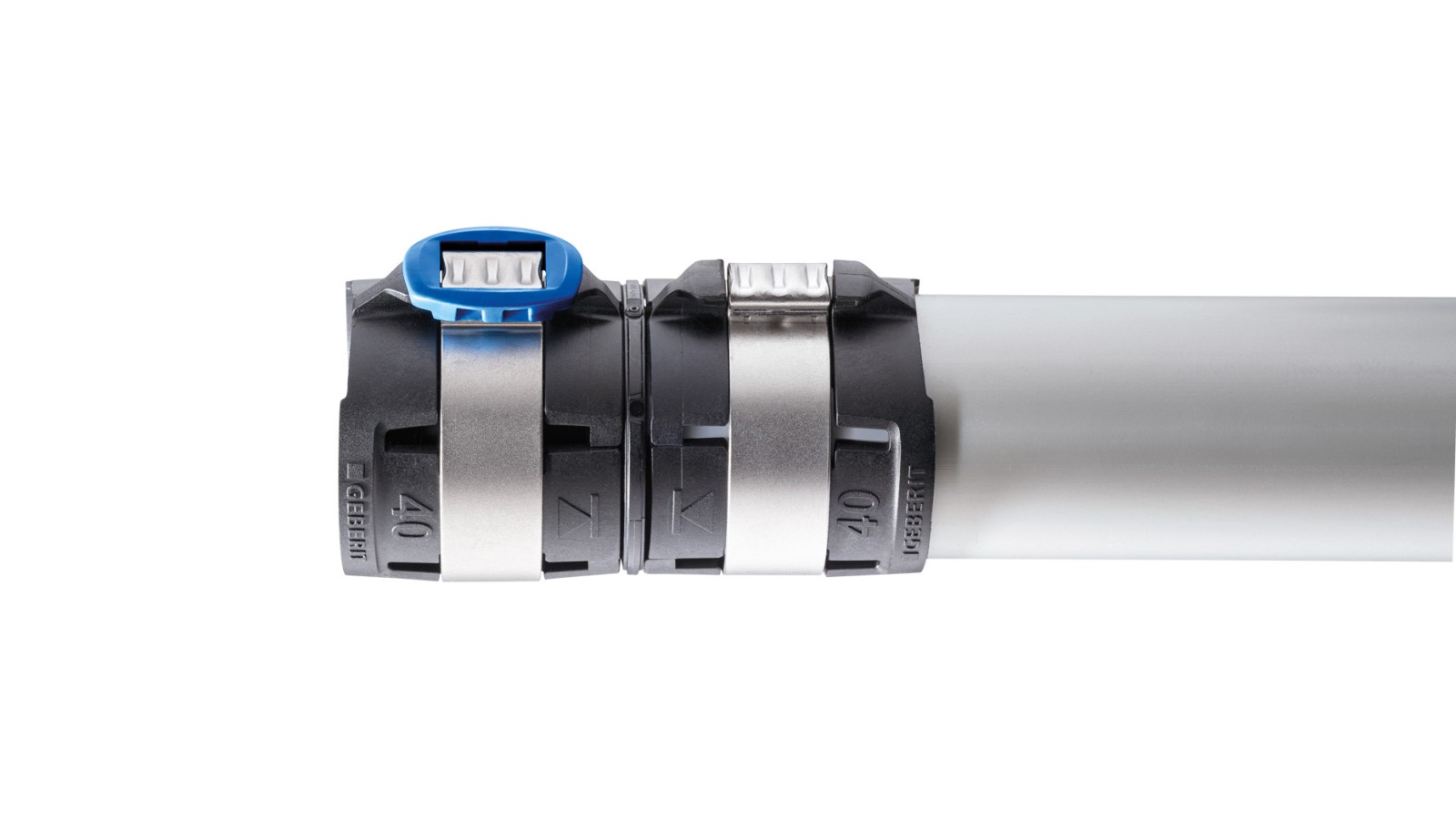

Door inspectievensters kunnen installateurs zien of de buis diep genoeg is ingebracht. En dankzij de blauwe of oranje persindicatoren op de fittingen weten ze wanneer het leidingsysteem correct geïnstalleerd en stevig geperst is.

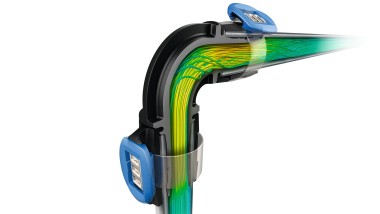

Bovendien zijn Geberit FlowFit persfittingen geoptimaliseerd voor doorstroming , wat betekent dat kleinere diameters kunnen worden gebruikt voor drinkwaterinstallaties.
Geberit FlowFit buizen zijn verkrijgbaar als stangen op rol met en zonder isolatie. Het uitgebreide assortiment van Geberit FlowFit fittingen is geschikt voor vele toepassingsgebieden.
Goede redenen om voor Geberit FlowFit te kiezen
Eenvoudige montage
Snelle en eenvoudige installatie met minder stappen en geen onzekerheden.
Twee persklemmen voor alle afmetingen
Tijdens de installatie moet je minder van gereedschap wisselen
Betrouwbaar geperst
Duidelijke werktuiggeleiding en betrouwbare controle van de geperste installatie.
Doorstroming geoptimaliseerd
Planning van kleinere buisdiameters door minimale drukverliezen.
Belangrijkste toepassingen en toepassingsgebieden
Drinkwaterleidingen
Geberit FlowFit kan worden gebruikt voor drinkwaterleidingen in de stijgleiding en voor aansluitleidingen voor koud en warm water.
Verwarming in de gebouwtechniek
Geberit FlowFit kan worden gebruikt voor koel- en verwarmingswater met en zonder antivries tot 10 bar.
Perslucht
Geberit FlowFit kan worden gebruikt voor persluchttoepassingen tot 10 bar.
Voordelen van Geberit FlowFit Snel, slim en betrouwbaar installeren
Nooit meer een onhandige werkhouding
Geberit FlowFit maakt veilig en eenvoudig werken mogelijk dankzij de eliminatie van afzonderlijke werkstappen en minder gereedschap . Bovendien vereenvoudigen duidelijke controlemogelijkheden een complete en betrouwbare installatie .
Bij Geberit FlowFit hoeft het gereedschap niet langer de leiding volledig te omsluiten. Het wordt simpelweg gepositioneerd op de zijdelings geplaatste persindicator.

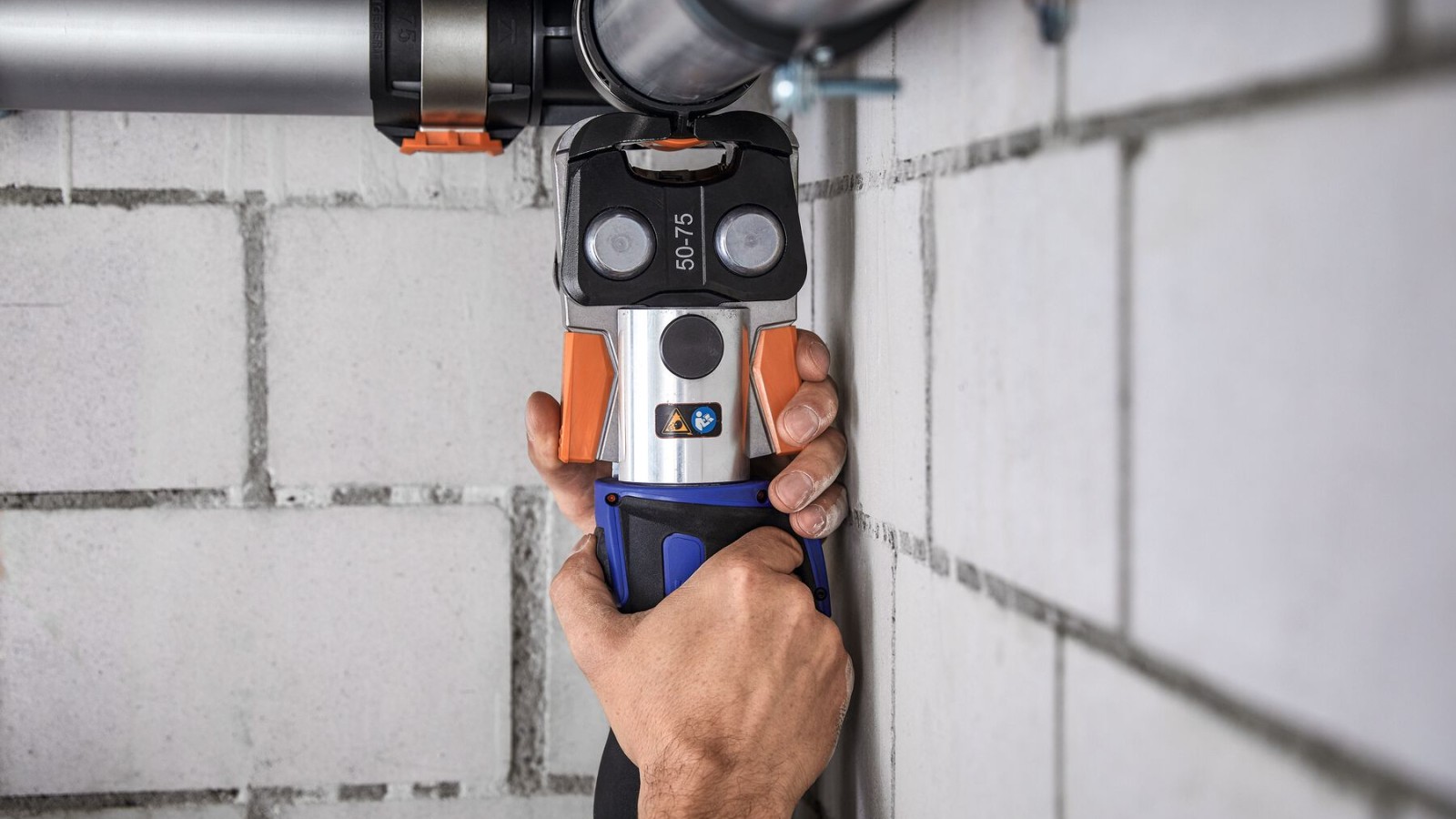

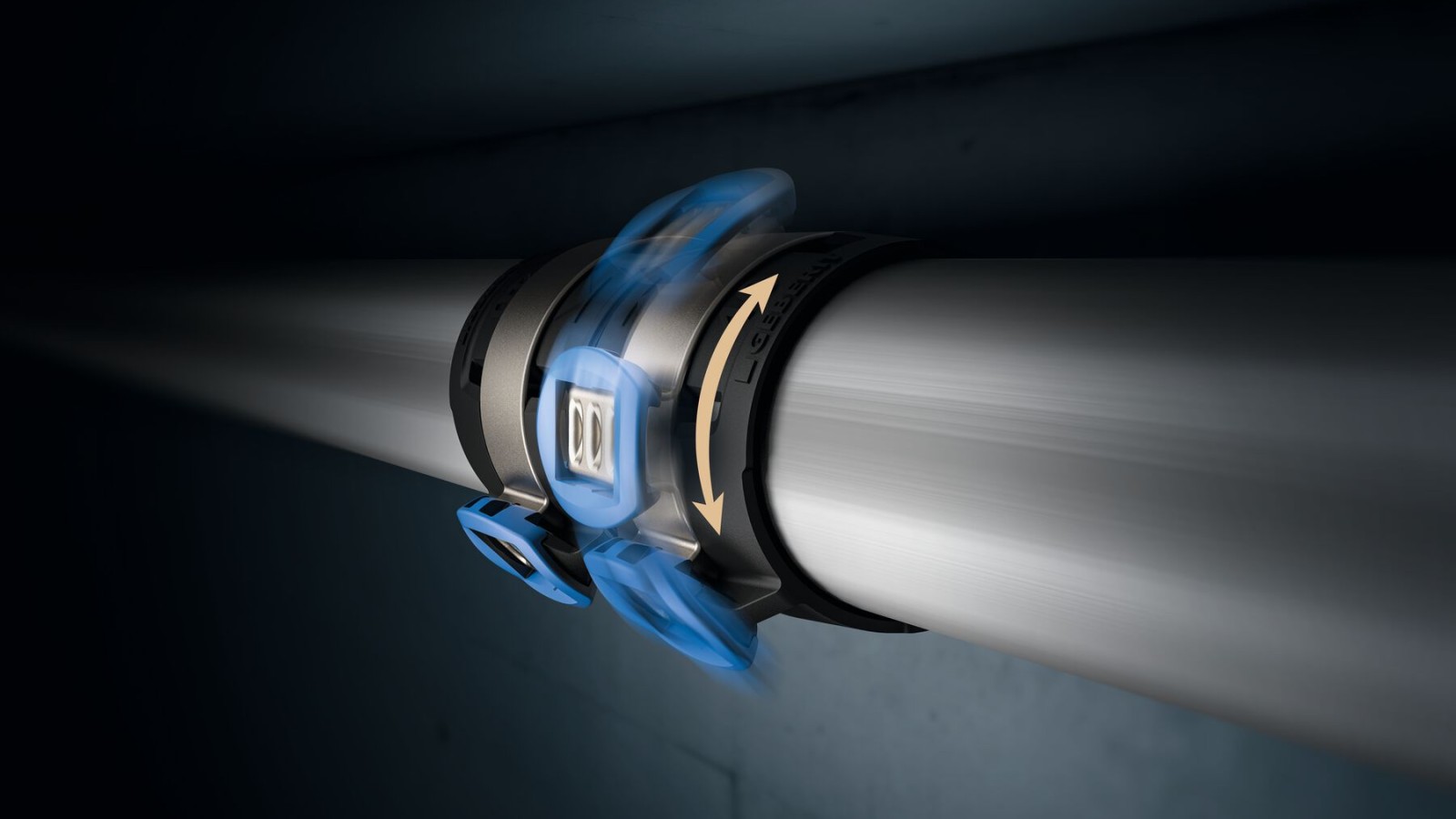

Dankzij de draaibare persindicator kan de persbek moeiteloos in elke installatiesituatie worden aangebracht. Zo zijn zelfs persingen in hoeken of op krappe, moeilijk bereikbare plaatsen veilig en eenvoudig uit te voeren.

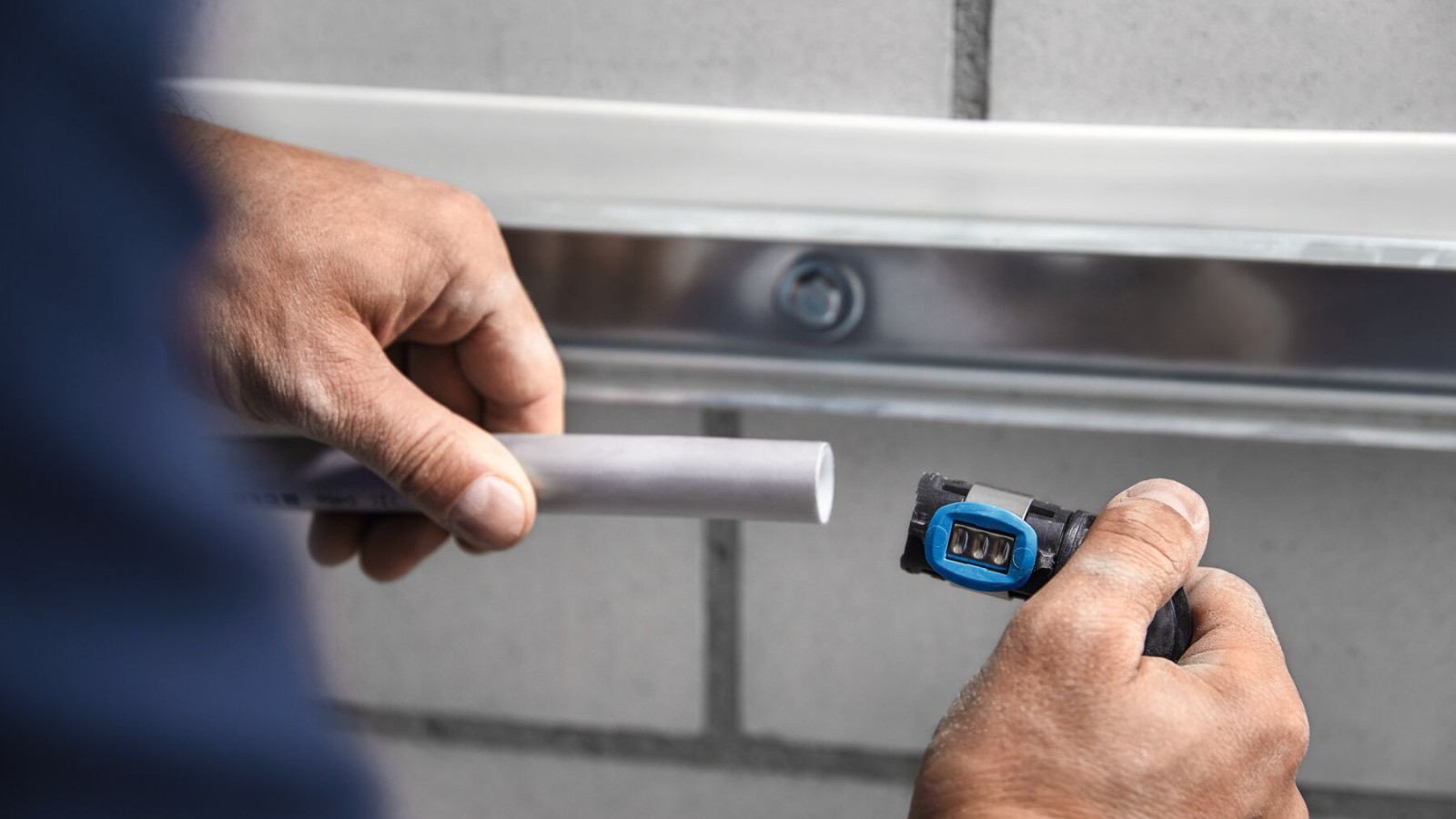

Dankzij het speciale ontwerp van de fitting is kalibreren en ontbramen na het op maat maken van de buizen overbodig.
Nooit meer gereedschap wisselen

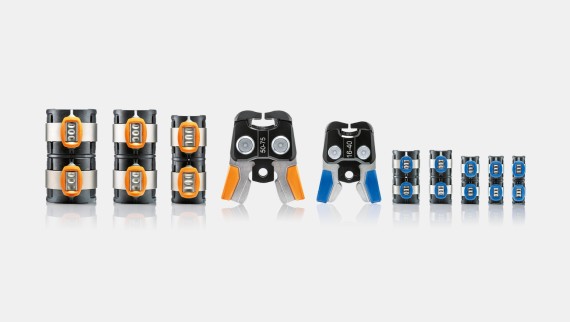

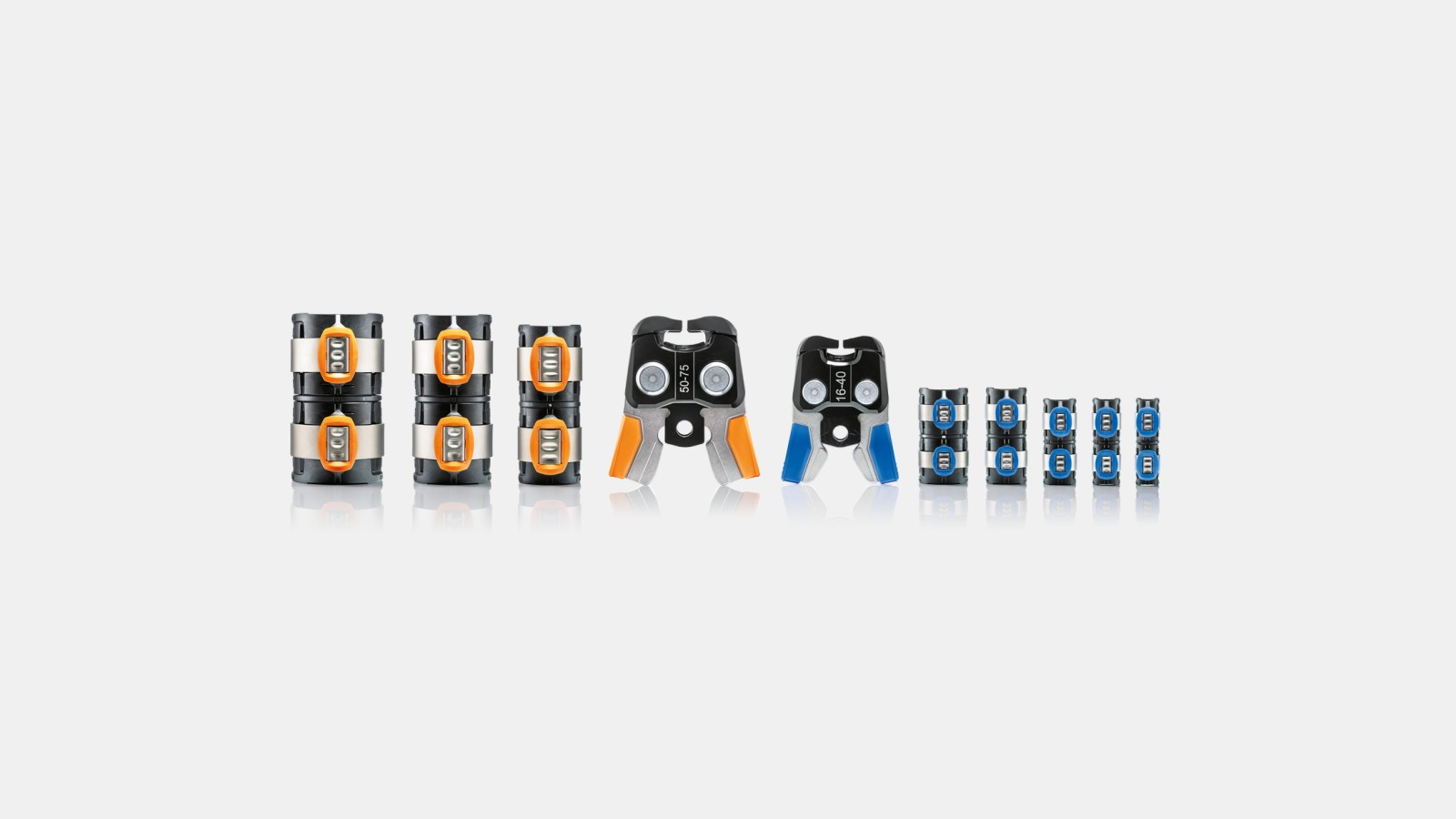

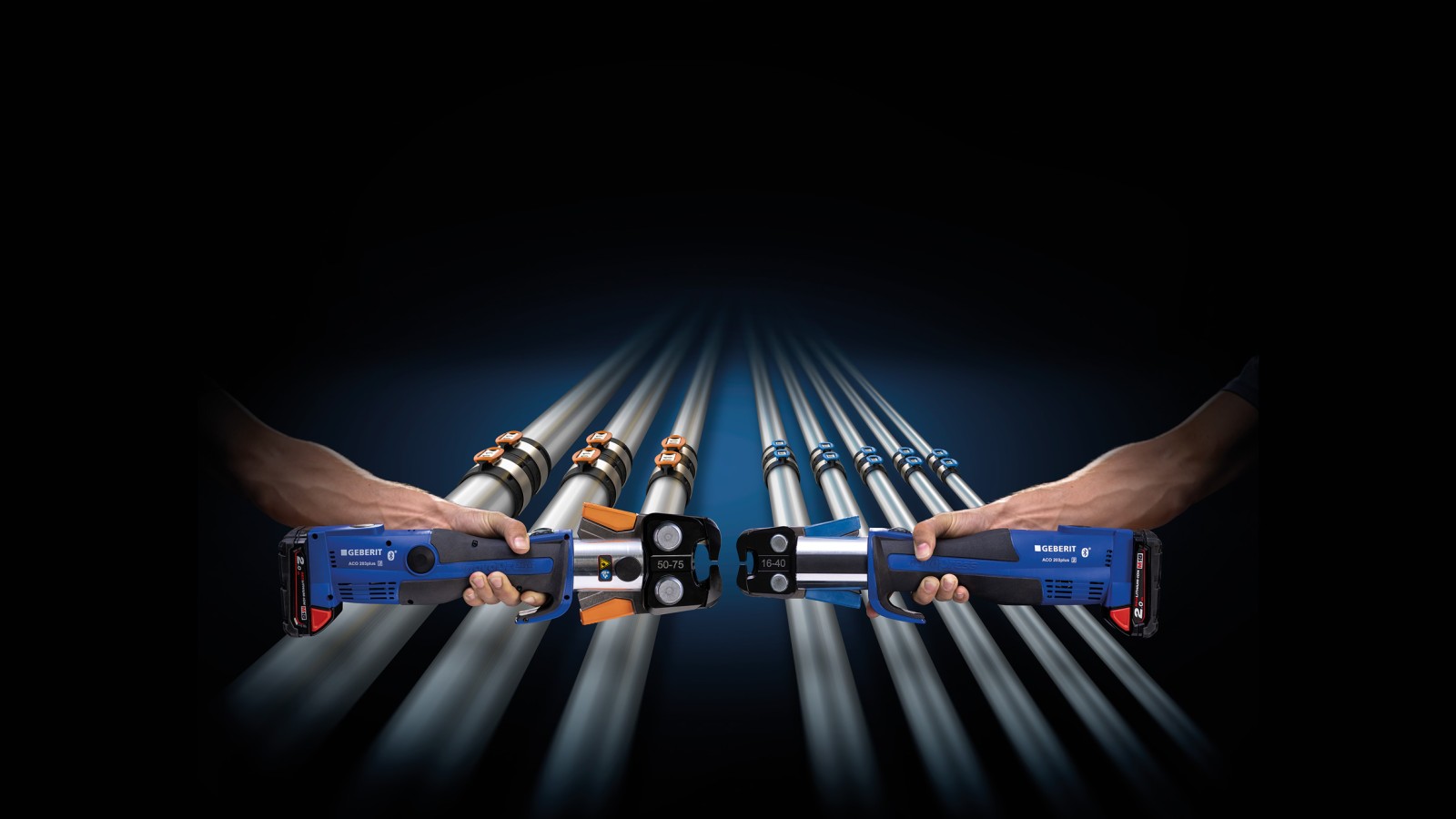

Met slechts twee persbekken kunnen leidingen in acht afmetingen van d16 tot d75 worden verwerkt. Hierdoor zijn tijdrovende wissels van bekken overbodig en is er aanzienlijk minder gereedschap nodig op de werf.
De afmetingen d16 tot d40 kunnen met een handpers worden verwerkt. Zo kan bijvoorbeeld een volledig meergezinswoning worden geïnstalleerd zonder stroomvoorziening of het wisselen van accu’s.
De kleurmarkering zorgt voor een duidelijke toewijzing van persbek en fitting en voorkomt fouten door verwisseling.
Nooit meer onzekerheid
Met Geberit FlowFit is veiligheid bij de installatie op meerdere punten geborgd. Via de inspectievensters in de fitting is de insteekdiepte van de buis exact te controleren.

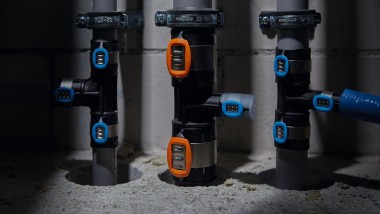

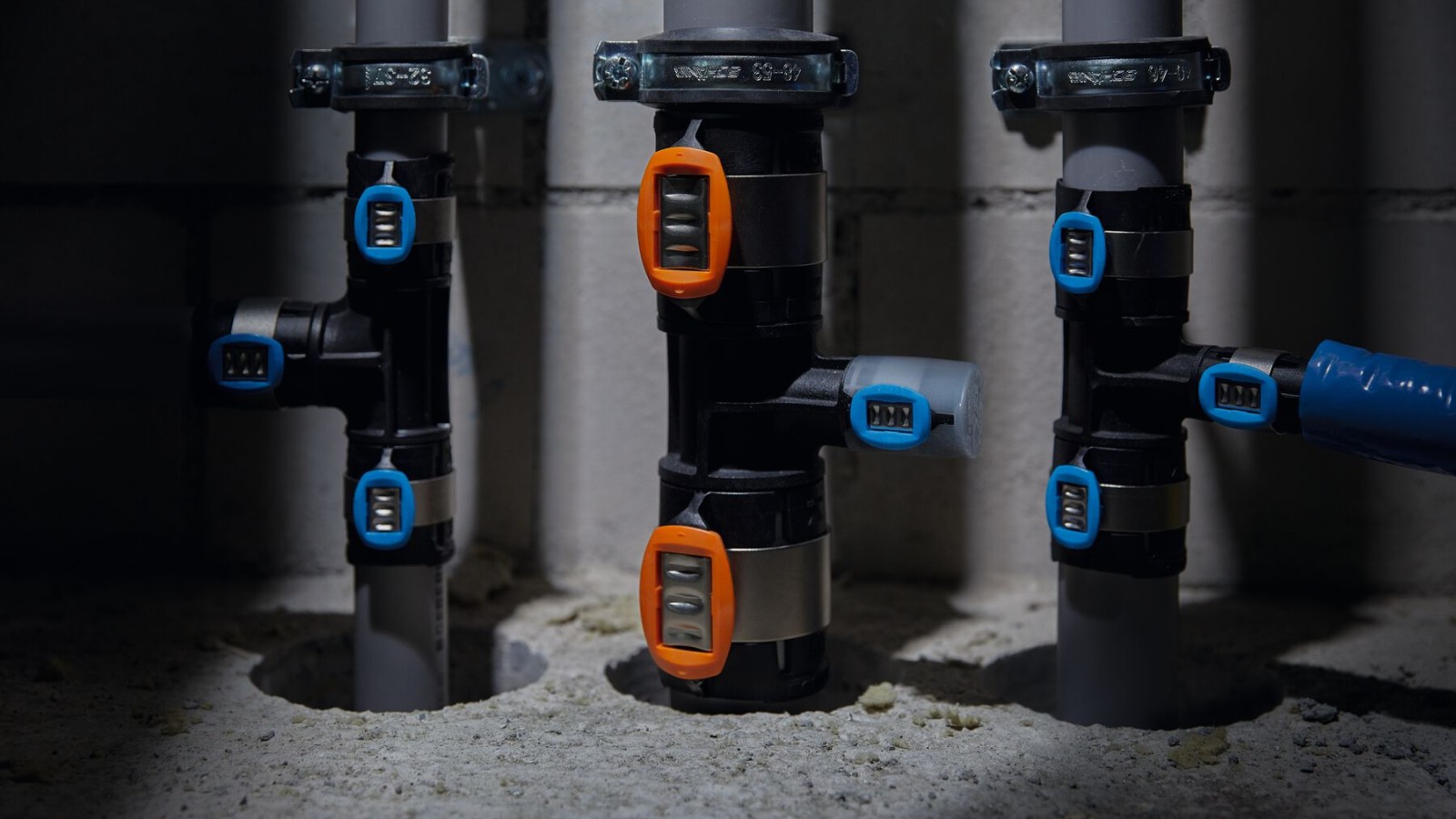

De gekleurde persindicator komt pas los na een succesvolle persing, waardoor niet-geperste verbindingen in één oogopslag herkenbaar zijn.

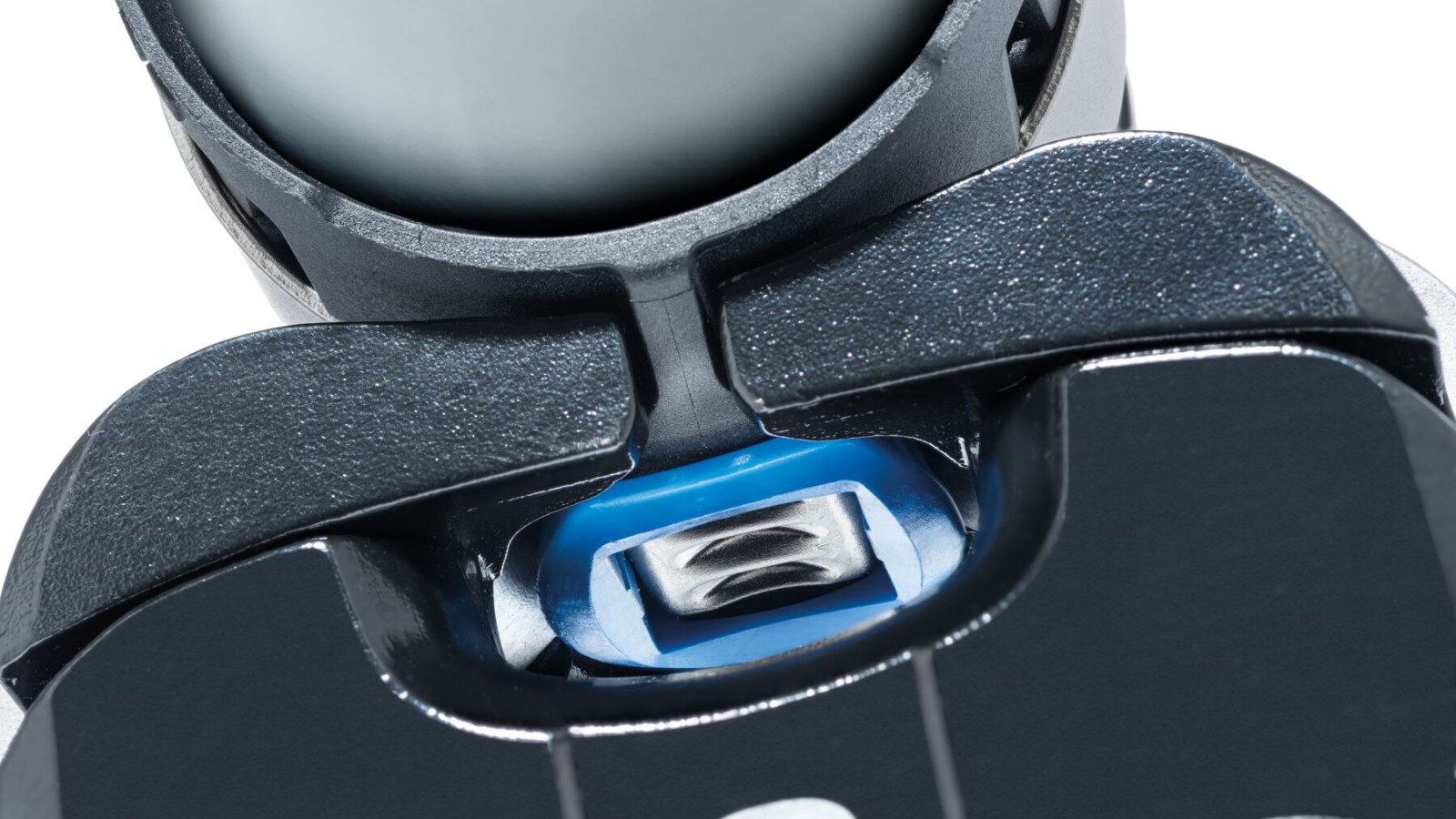

Gereedschap en persindicator passen als een slot en een sleutel in elkaar. Hierdoor is een foutieve persing door verkeerd aanzetten van het gereedschap vrijwel uitgesloten.
Nooit meer hygiënezorgen en onnodig drukverlies

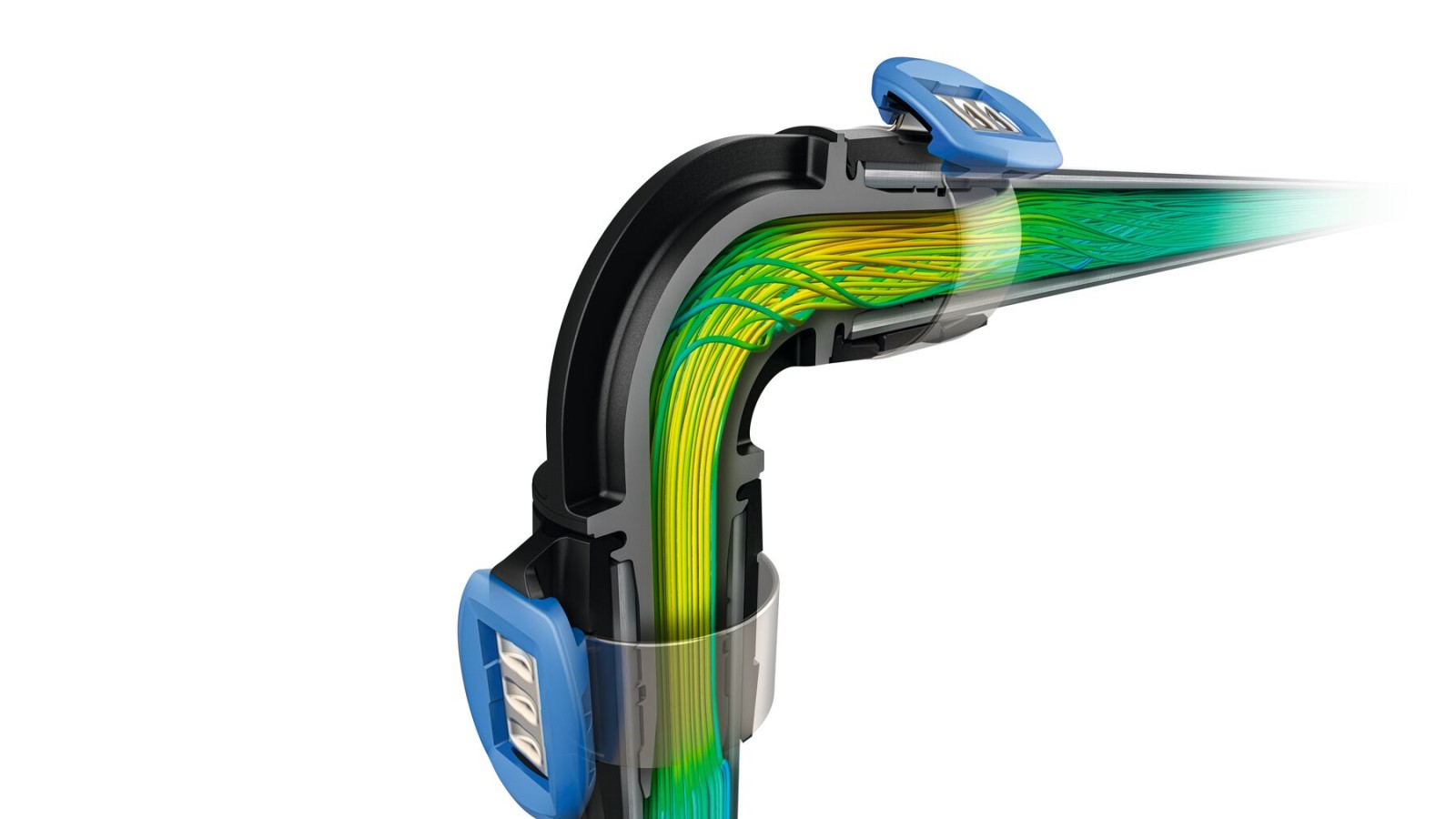

Het door Geberit FlowFit geoptimaliseerde ontwerp van de persfittingen zorgt voor minimaal drukverlies. Hierdoor is het mogelijk om de drinkwaterinstallatie te plannen en te installeren met kleinere diameters.
Dit resulteert in kortere doorlooptijden, een lager watervolume en daardoor minder stagnatie in de leidingen.

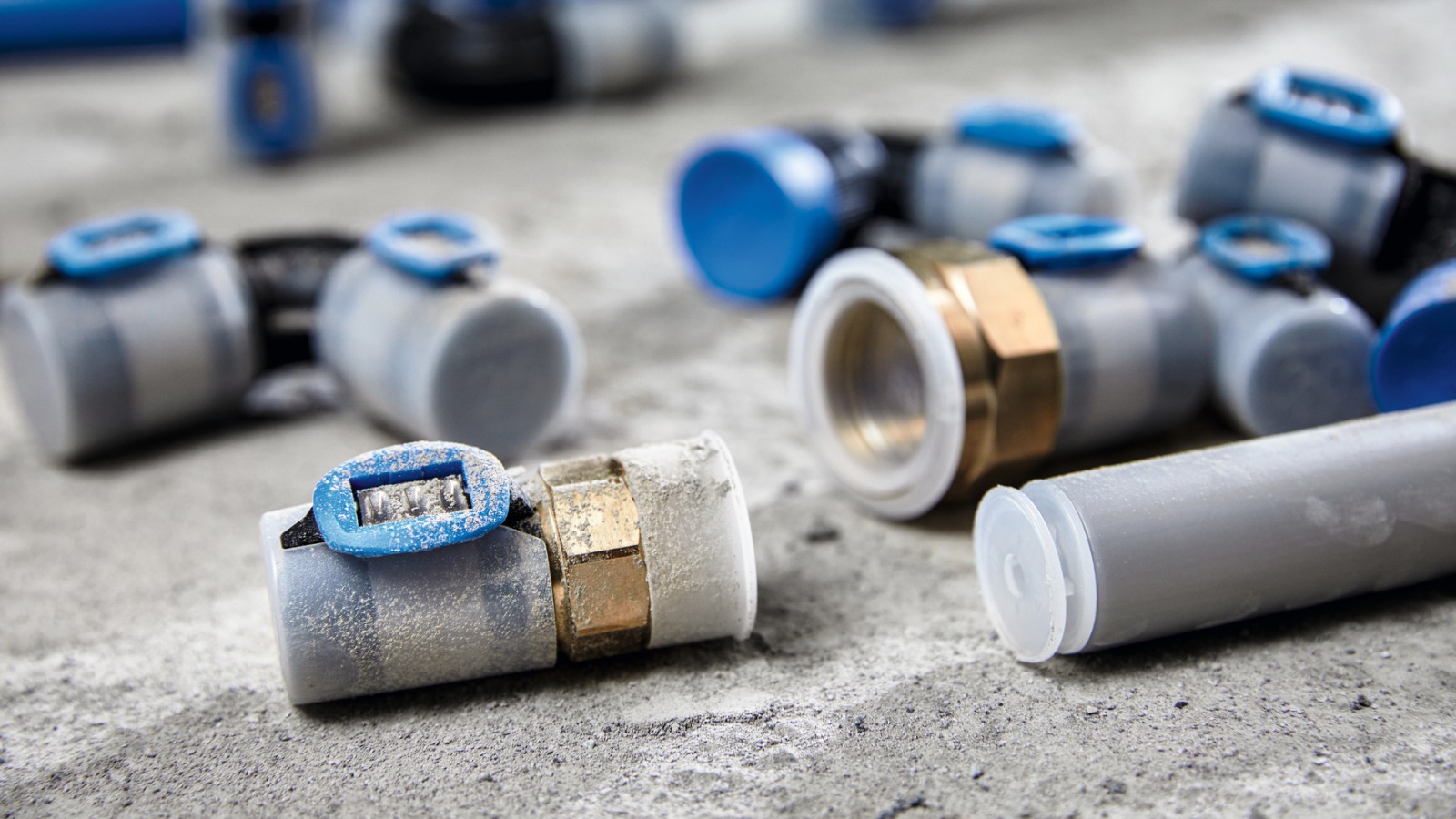

Alle Geberit FlowFit fittingen en leidingen, inclusief de schroefdraadaansluitingen, zijn met afdekkappen volledig beschermd. Dit zorgt ervoor dat ze tijdens transport en opslag veilig zijn voor vuil en stof.
Overzicht van Geberit FlowFit
Gegevens en feiten
Overzicht van assortiment
- 8 Nominale diameters d16 tot d75
- Ongeveer 500 fittingen
- Systeembuizen Multilayer (ML) , ook verkrijgbaar in een beschermbuis of voorgeïsoleerd
- MasterFix overgang voor veilige schroefverbinding met Geberit sanitaire toestellen zonder gereedschap
- Veelsoortig assortiment aan adapters en overgangen naar andere systemen
Diameters
Beschikbare buisdiameters
| Nominale wijdte DN | Afmeting d x s (mm) |
|---|---|
| 12 | 16 x 2,0 |
| 15 | 20 x 2,0 |
| 20 | 25 x 2,5 |
| 25 | 32 x 2,8 |
| 32 | 40 x 3,0 |
| 40 | 50 x 3,8 |
| 50 | 63 x 4,0 |
| 65 | 75 x 4,6 |

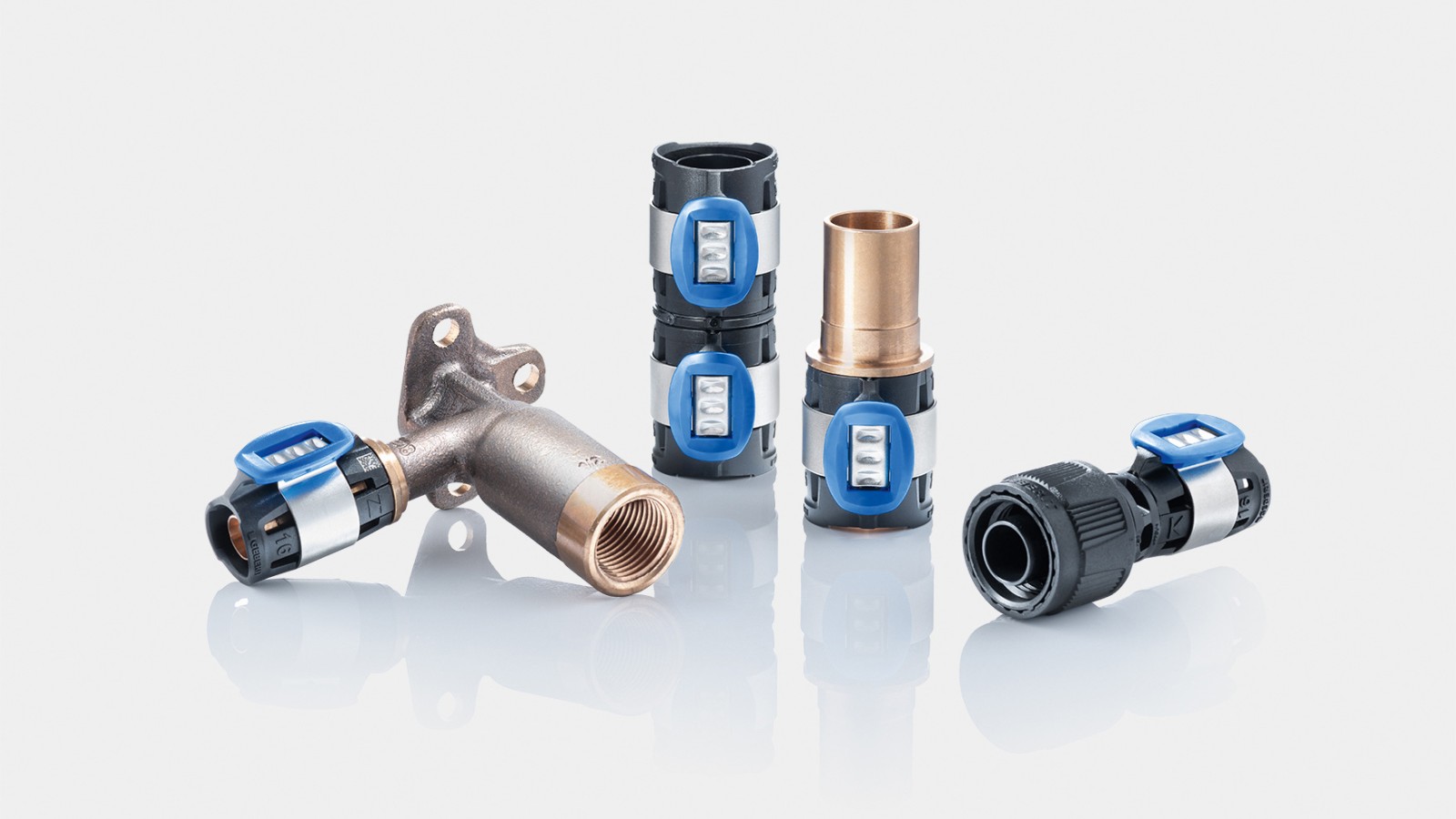

Fittingen
Kenmerken
Uitgebreid assortiment
Geberit FlowFit biedt een uitgebreid assortiment fittingen van PPSU, loodvrij roodkoper en loodvrij siliciumbrons. Het assortiment omvat zowel standaardfittingen als speciale fittingen .
Aansluiting zonder gereedschap

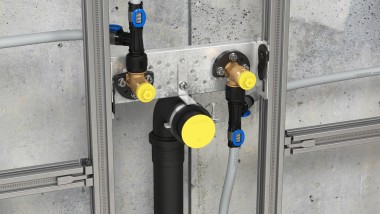

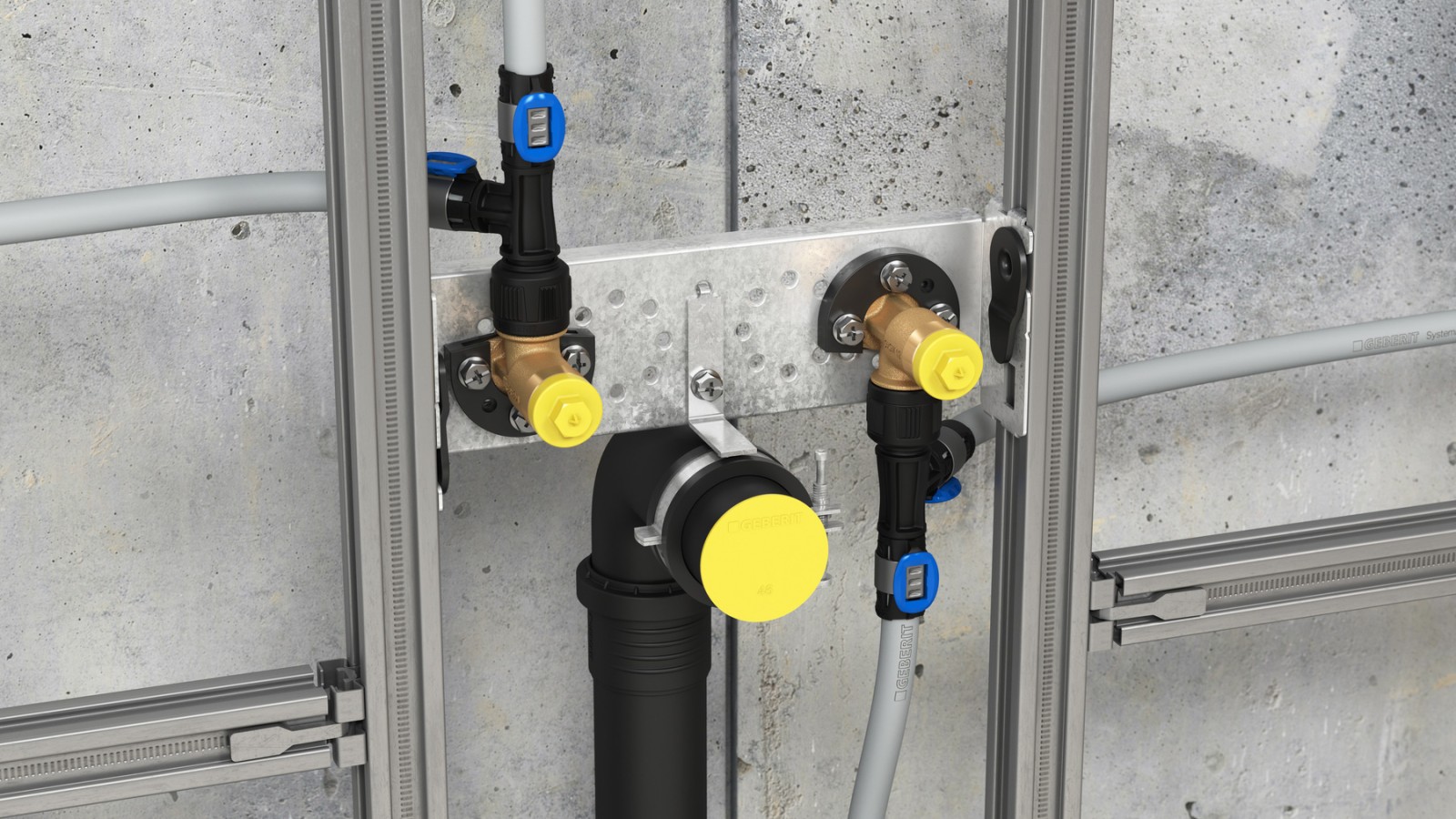

Met de MasterFix overgang kan Geberit FlowFit zonder gereedschap op alle Geberit kranen worden aangesloten. De verbinding kan ook weer worden losgemaakt na een lange periode van gebruik.
Kan worden gecombineerd met andere toevoersystemen
Systeemovergangen zijn beschikbaar voor aansluiting op andere Geberit toevoersystemen .

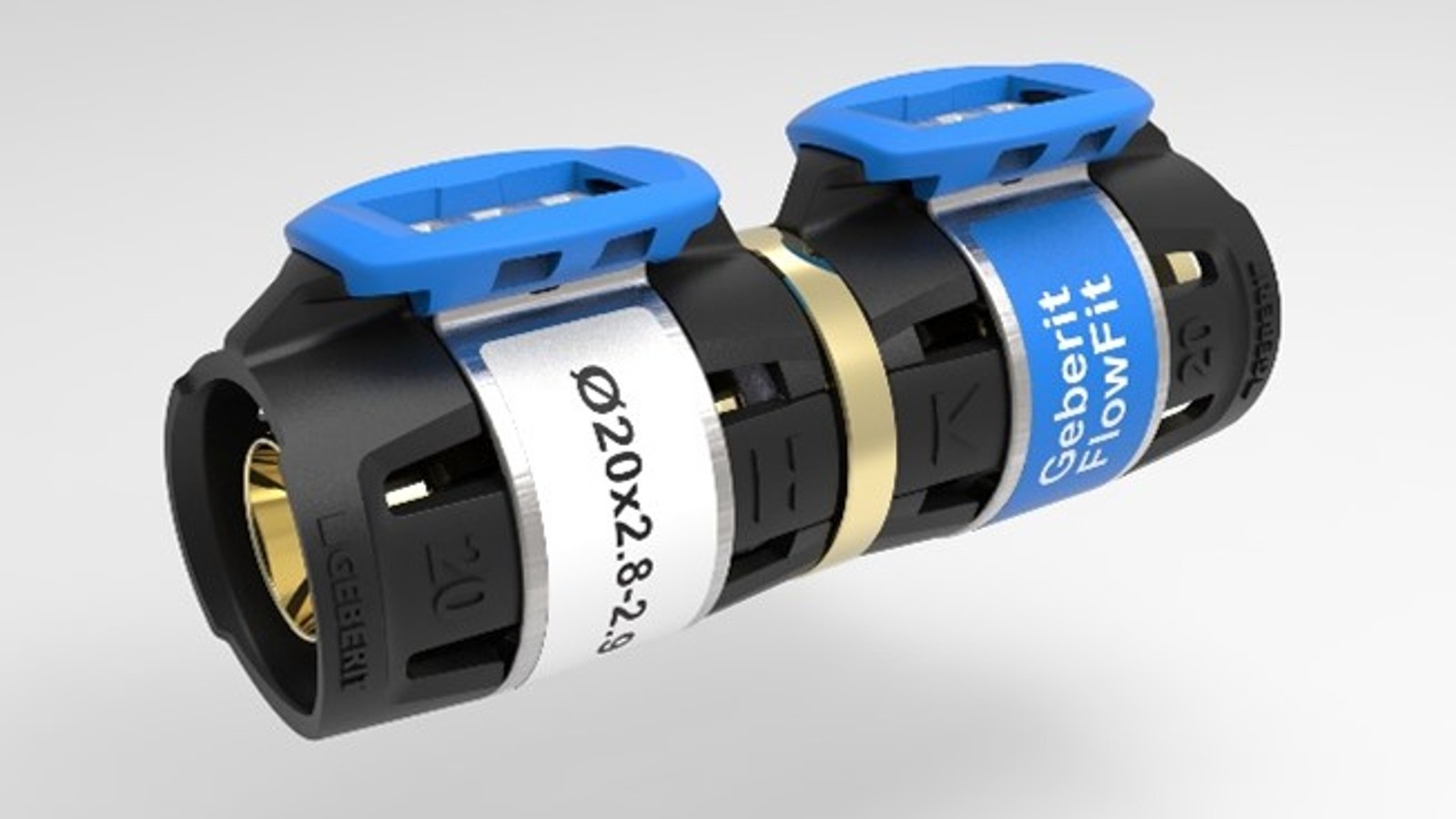

Geberit FlowFit universele fitting
Als Geberit FlowFit moet worden aangesloten op reeds geïnstalleerde leidingen in bijvoorbeeld een oud gebouw, was voorheen een complexe en tijdrovende aansluiting nodig.
Het is eenvoudiger met de Geberit FlowFit universele fitting . De eerste stap is het meten van de afmetingen van de buis van derden, deze voorbereiden met het Geberit ontbraam- en kalibreerapparaat en vervolgens de adapter opsteken en persen. Aan de andere kant kan Geberit FlowFit zoals gewoonlijk worden geïnstalleerd.
De universele fitting voor Geberit FlowFit is verkrijgbaar in de afmetingen d16 tot d26 met verschillende buisdiktes.
Systeembuizen

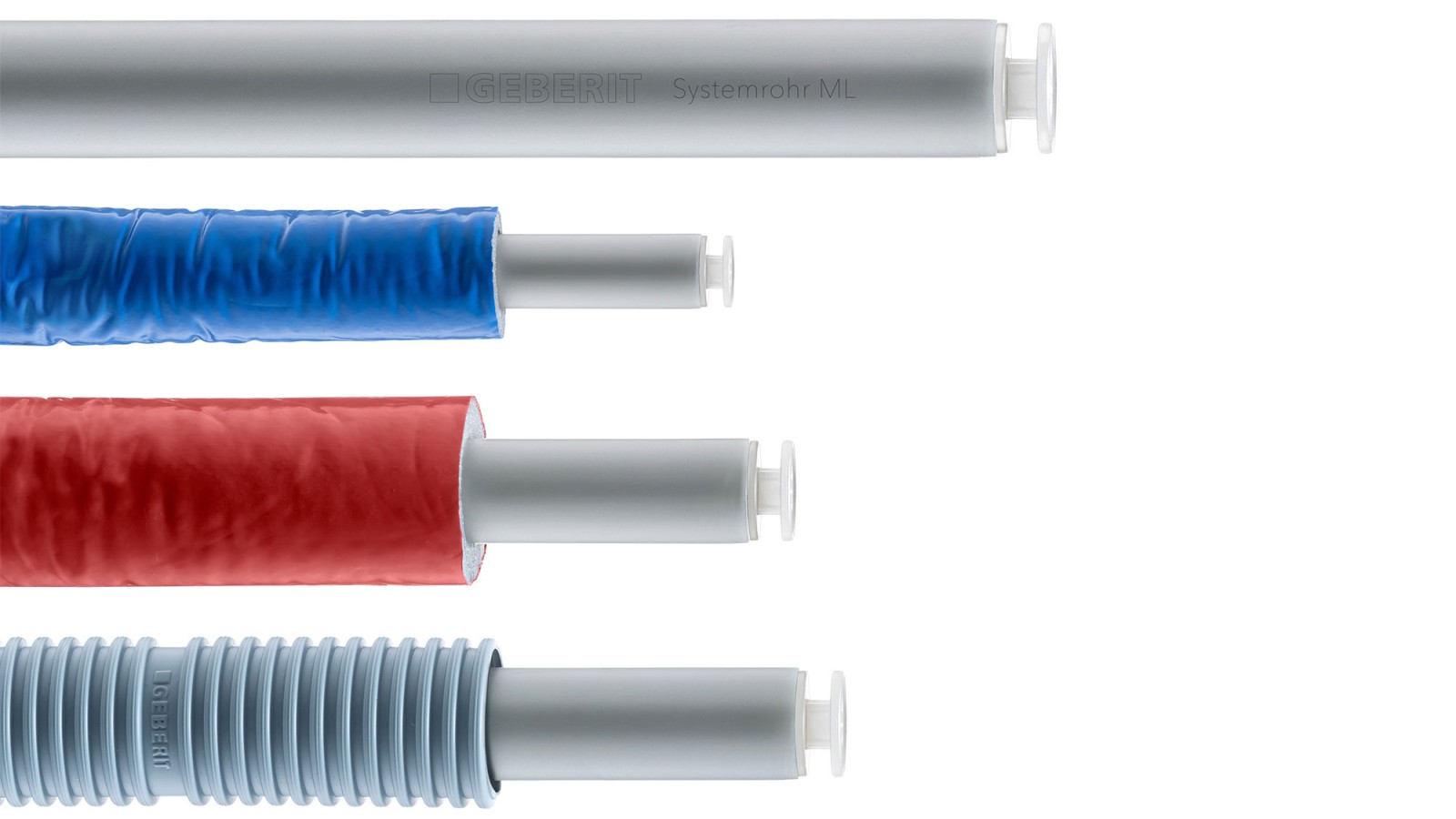

Geberit systeembuis ML
- Meerlagen systeembuis voor alle toepassingen
- Lichtgewicht en vormvast
- Verkrijgbaar als kale buis voor afmetingen van d16 tot d75
- Met beschermende mantel of met isolatie van polyethyleen-schuim voor afmetingen d16 en d20
- Verschillende isolatiediktes verkrijgbaar met slijtvaste foliecoating in rood en blauw
- Beschermkappen aan de buiseinden verhinderen stof- en vuilafzettingen
- Beschikbaar op rollen voor de afmetingen d16 tot d32
Milieuproductverklaring
Milieuproductverklaring
Milieuproductverklaringen (Environmental Product Declarations EPD's) zorgen voor transparantie en maken het mogelijk om producten te vergelijken op het gebied van hun milieu-impact.
Voor Geberit FlowFit zijn milieuproductverklaringen voor Geberit FlowFit buizen en voor de meest gangbare Geberit FlowFit fittingen beschikbaar:
- Geberit FlowFit systeembuizen ML
- Geberit FlowFit kunststof fittingen (alleen beschikbaar in het Engels)
- Geberit FlowFit metalen fittingen
Installatie
Hoe de installatie werkt
