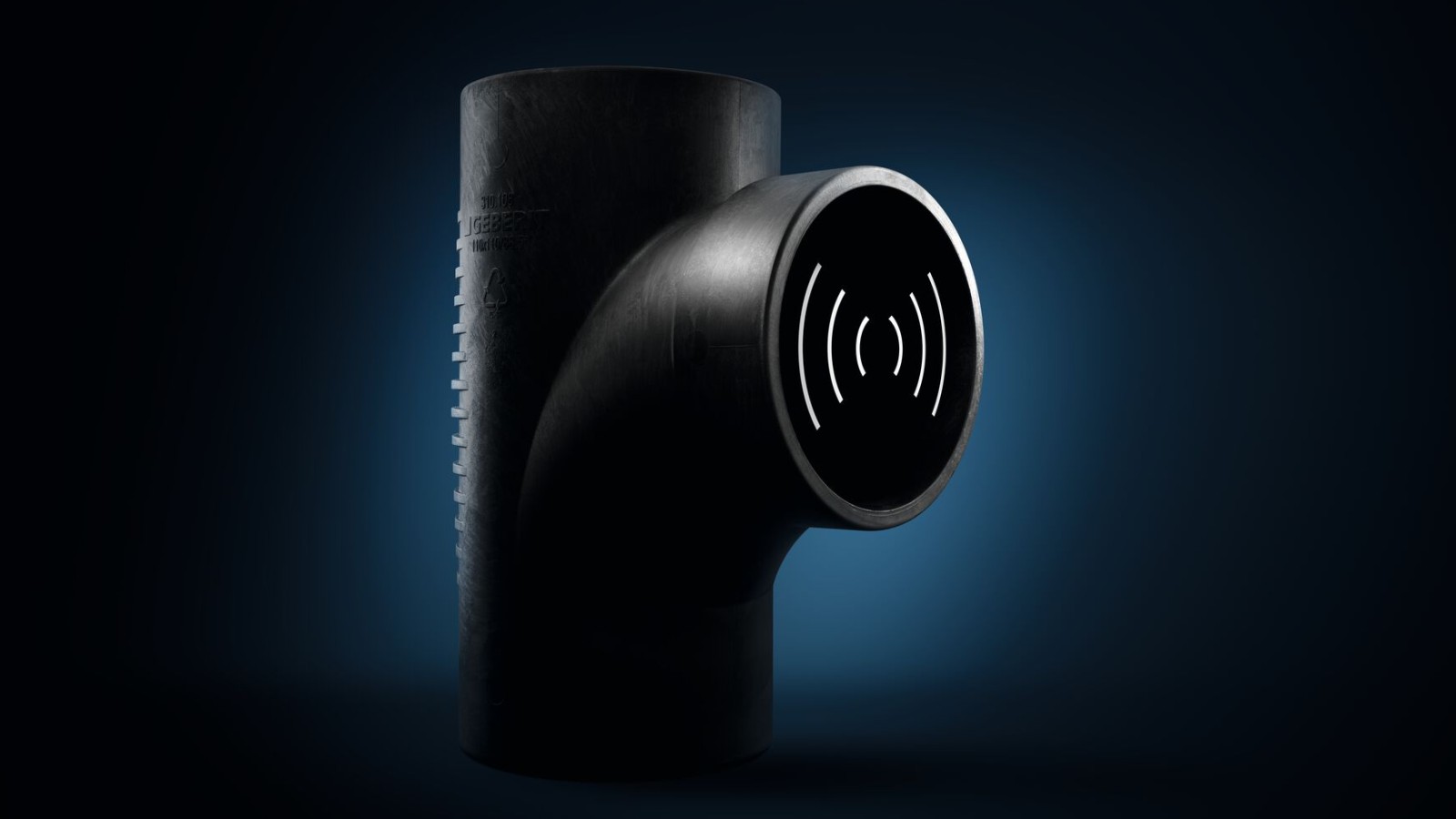

Geberit Silent-db20 Afvoersysteem met hoge geluidsisolatie
Of het nu in een woonwijk, een hotel of een vergaderzaal is: lawaaierige afvoerleidingen zijn vervelend. Met het Geberit Silent-db20 afvoersysteem is het probleem niet eens meer aan de orde.
Het sterk geluidsreducerend afvoersysteem is geschikt voor zowel valleidingen als voor verdiepingaansluitingen en verzekeren een stille en doeltreffende afvoer in elk gebouw.
Het afvoersysteem kan ook worden gebruikt in prefabricage.
Goede redenen om te kiezen voor Geberit Silent-db20
Zeer geluidsisolerend leidingsysteem
Het hoge eigen gewicht vermindert de natuurlijke trillingen en dempt het geluid hoorbaar.
Kracht sluiting verbindingen
Geberit Silent-db20 kan worden aangesloten met spiegellasmoffen of met elektrolasmoffen.
Geschikt voor prefabricage
Economisch en veilig bouwen van het systeem in prefabricage.
Grote afvoercapaciteit en minder ruimte nodig
Hydraulisch geoptimaliseerd voor meer efficiëntie, lager ruimtegebruik met hoge afvoercapaciteit.
Belangrijkste toepassingen en gebruiksgebieden
Gebouwen met hoge eisen aan geluidsisolatie
Geberit Silent-db20 kan worden gebruikt voor standleidingen en aansluitleidingen in verschillende gebouwen met hoge eisen op het gebied van geluidsisolatie.

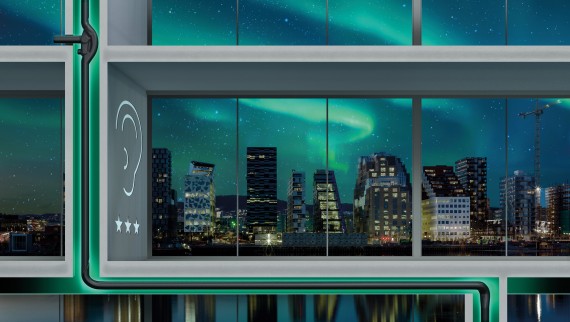

Hoogbouwprojecten met SuperTube technologie
Geberit Silent-db20 SuperTube is een ruimtebesparend afvoersysteem en is geschikt voor projecten met hoge eisen op het gebied van geluidsisolatie.

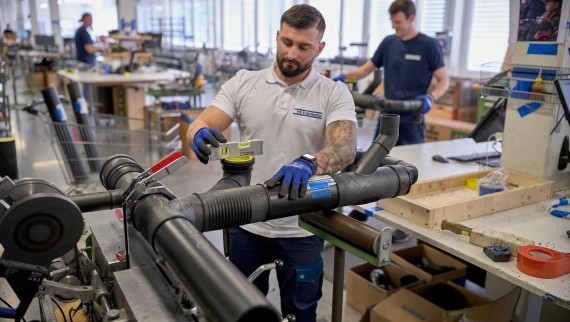

Prefab
Voor grotere bouwprojecten kunnen systeemopbouwen eenvoudig worden geprefabriceerd in de werkplaats met Geberit Silent-db20. Dit bespaart tijd op de bouwplaats.

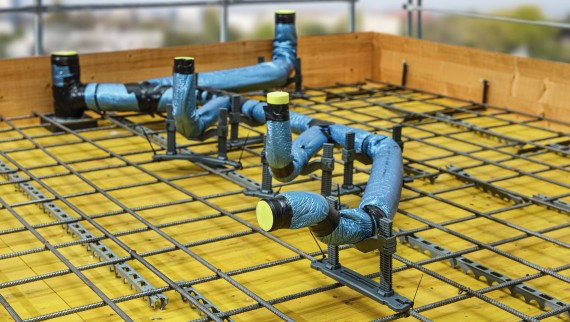

Inbetonneren
Geberit Silent-db20 is geschikt voor inbetonneren in betonplafonds. Voor dit toepassingsdoel moeten kracht sluiting verbindingen worden gebruikt.
Projecten met brandbeveiligingsvereisten
Er werden brandtesten uitgevoerd voor veel verschillende inbouwsituaties in overeenstemming met de EN 1366-3 norm. Samen met Geberit brandmanchet RS90 Plus EN is het hemelwaterafvoersysteem Geberit Silent-db20 bouwtechnisch goedgekeurd voor een brandweerstand van 90 minuten (ETA/ETB).

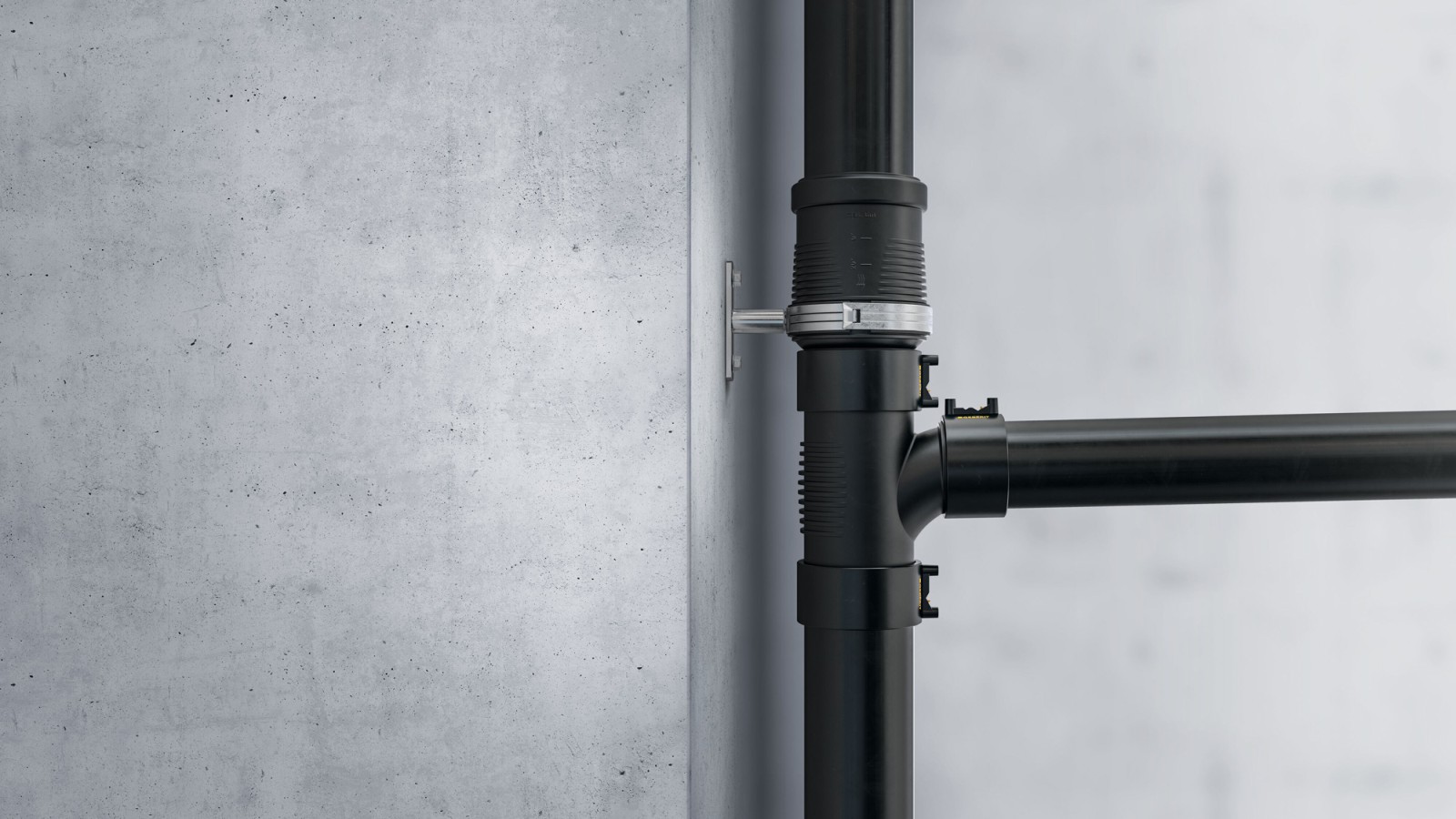

Voordelen van Geberit Silent-db20
Het hoge eigen gewicht van Geberit Silent-db20 buizen en fittingen vermindert trillingen en dempt geluid hoorbaar.

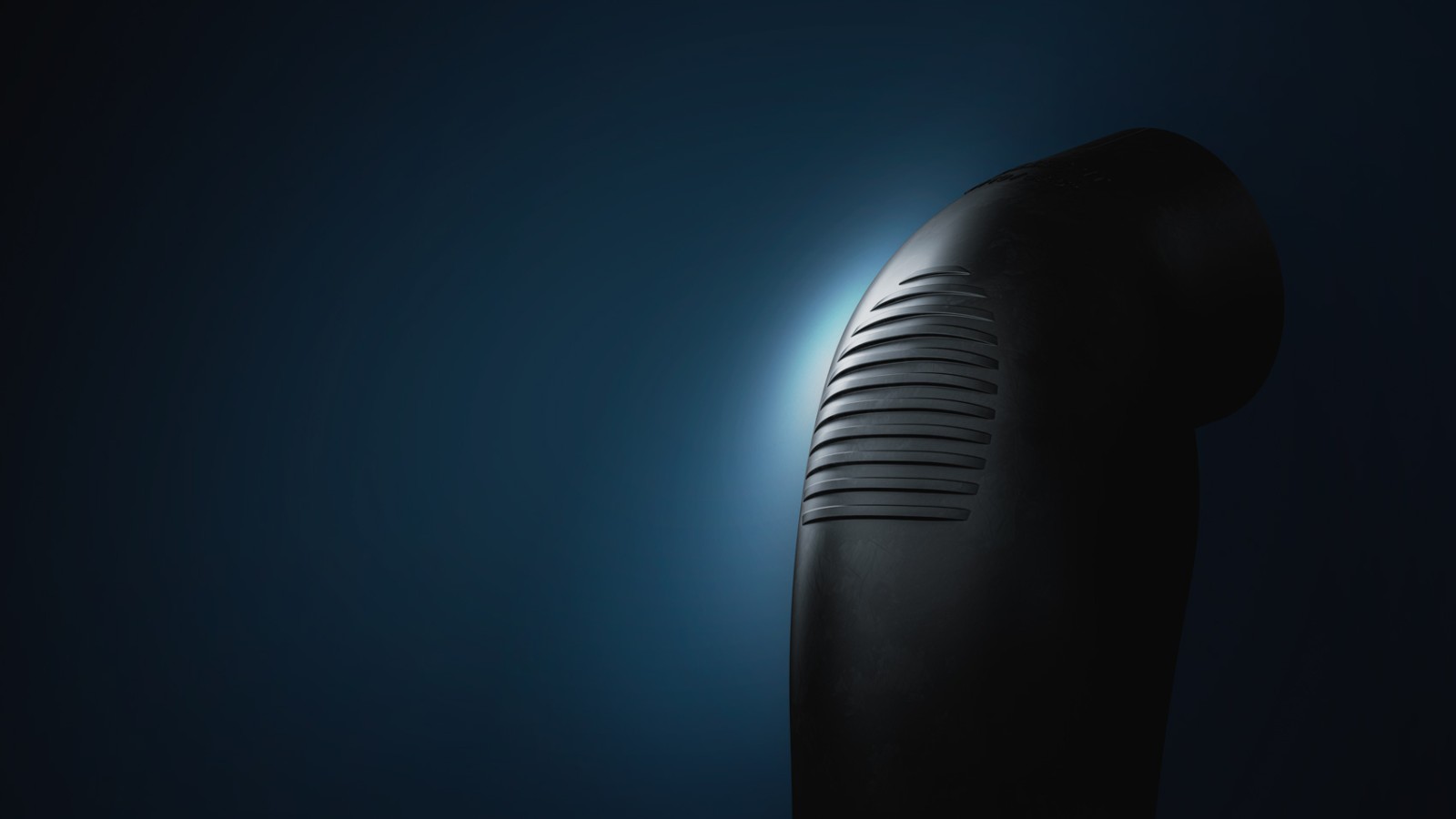

Speciale geluidsreducerende ribben verminderen de geluidsontwikkeling in de impactzones.
Hierdoor is Geberit Silent-db20 een goede keuze voor regenpijpen en aansluitleidingen in afvoersystemen in gebouwen met hoge eisen op het gebied van geluidsreductie.
In samenwerking met het Fraunhofer-instituut voor bouwfysica IBP zijn geluidsreductiecertificaten opgesteld voor tal van verschillende constructietaken. Deze zijn ook beschikbaar voor Geberit Silent-db20.

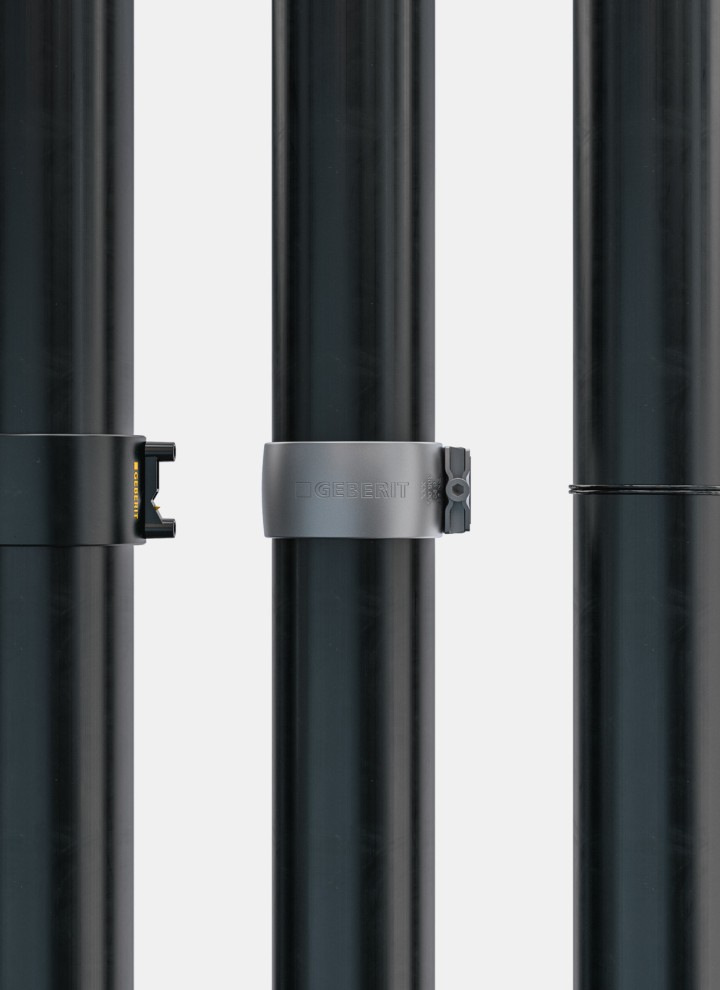

Verbindingstechnologieën voor Geberit Silent-db20
Met een snelle elektrische moflas of spiegellas– de Geberit Silent-db20 buizen en fittingen kunnen op drie verschillende manieren veilig worden aangesloten. In sommige landen kunnen ook klemverbindingen worden gebruikt. Voor eenvoudige verwerking zijn verschillende Geberit gereedschap en toebehoren beschikbaar.
Met de lange moffen met dubbele kraag en de steun- en expansiemoffen wordt de thermisch geïnduceerde lineaire uitzetting van Geberit Silent-db20 buizen en fittingen gecompenseerd. Hierdoor zijn grote verschillen in bedrijfstemperatuur mogelijk. De EPDM afdichtingen leveren een doorslaggevende bijdrage aan de levensduur van het afvoersysteem.
Geberit Silent-db20 is ook geschikt voor prefabricage. Dit betekent dat het werk effectiever en efficiënter kan worden uitgevoerd, omdat prefabricage onafhankelijk is van de voortgang op de bouwplaats. De installatie op de bouwplaats wordt verkort.
Geberit Silent-db20 is het ideale buissysteem om verbindingsbuizen in betonnen plafonds aan te brengen. Hierdoor kan de badkamer vrijer worden ontworpen. Voor gebruik in beton moeten insteekverbindingen worden gebruikt.
Stressvrije installatie ondanks offset in het midden Geberit Silent-db20 Offset
Onnauwkeurigheden in de bouw zijn niet altijd te vermijden. Maar als de aansluitpunten van afvoerleidingen niet precies op één as liggen, kost dit sanitairinstallateurs vaak tijd en zenuwen. Met de Geberit Silent-db20 Offset fitting kunnen standleidingen zelfs bij onnauwkeurigheden efficiënt en spanningsvrij worden verbonden.
Voordelen van de Geberit Silent-db20 offset:
- Spanningsvrije installatie met verkeerde uitlijning tot 10 cm
- Eenvoudige montage zoals gebruikelijk
- Kortere montagetijd vergeleken met montage met twee 45° bochten
- Flexibele correctiemogelijkheden met slechts één product
- Betere geluidsisolatie dan bij conventionele oplossingen voor het corrigeren van de aansluitpunten
Geberit Silent-db20 in een overzicht
Diameters
Beschikbare buisdiameters
| Nominale wijdte (DN) | Afmeting d x s (mm) |
|---|---|
| 56 | 56 x 3,2 |
| 60 | 63 x 3,2 |
| 70 | 75 x 3,6 |
| 90 | 90 x 5,5 |
| 100 | 110 x 6 |
| 125 | 135 x 6 |
| 150 | 160 x 7 |

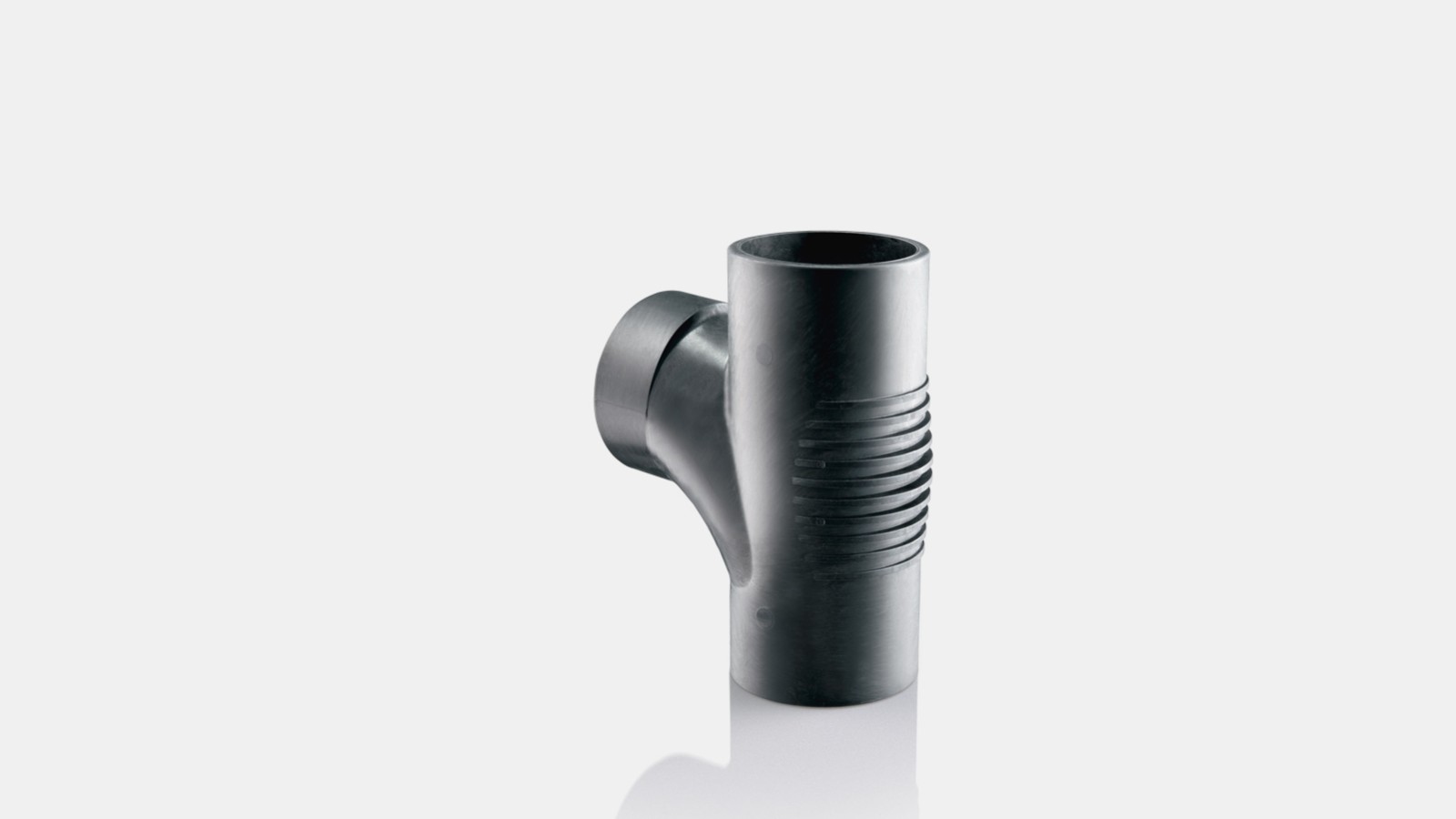

Fittingen
Assortiment
- Groot portfolio van fittingen
- Met mineralen versterkt voor geluidsreductie in de botsingszones
- Diverse speciale fittingen

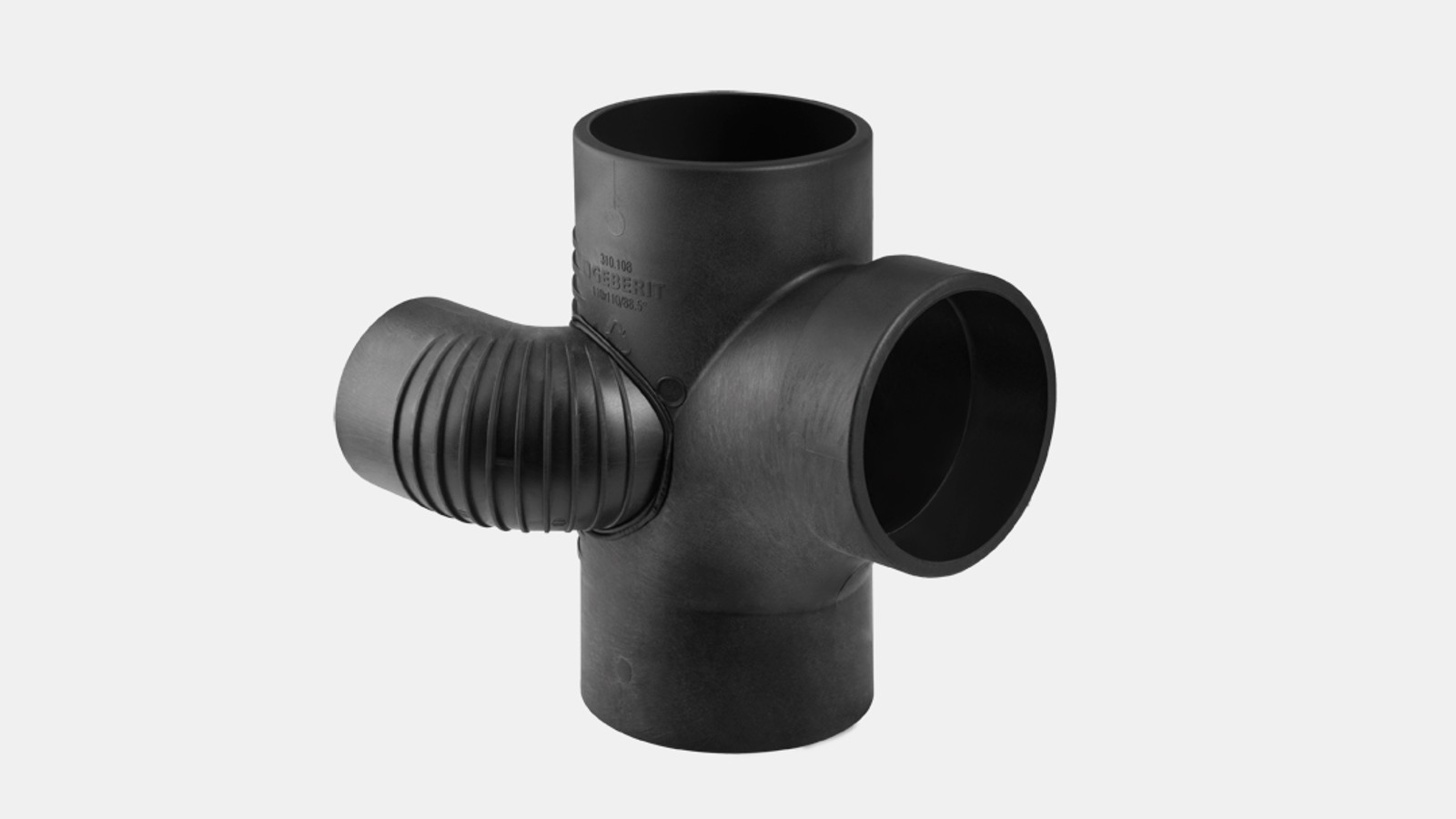

Voorbeeld Geberit Silent-db20 hydraulisch schacht-T-stuk 88,5°
Ruimtebesparend – wanneer de standleiding tussen wc en wastafel ligt, maakt het Geberit Silent-db20 schacht-T-stuk 88,5° een zeer compacte montage mogelijk.
Toebehoren
Beschikbare producten

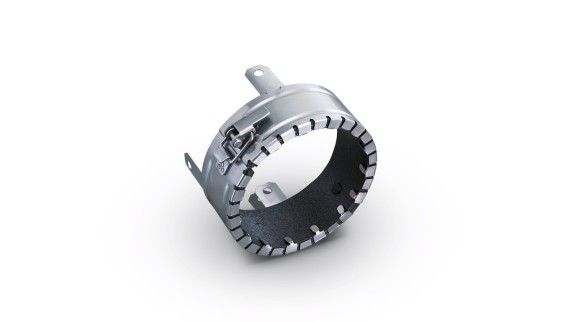

Brandbeveiliging voor Geberit Silent-db20 buisleidingen
- De brandmoffen van Geberit kunnen worden ingezet tot de brandwerendheidsklasse F 120
- Uitvoering van brandtesten volgens EN 1366-3 voor een breed scala van verschillende inbouwsituaties
- Bouwtechnische goedkeuring met de brandmanchet Geberit RS90 Plus EN voor een brandweerstand van 90 minuten (ETA/ETB)
Controleer nu de gebouwsituatie met de Geberit brandbeveiligingstool

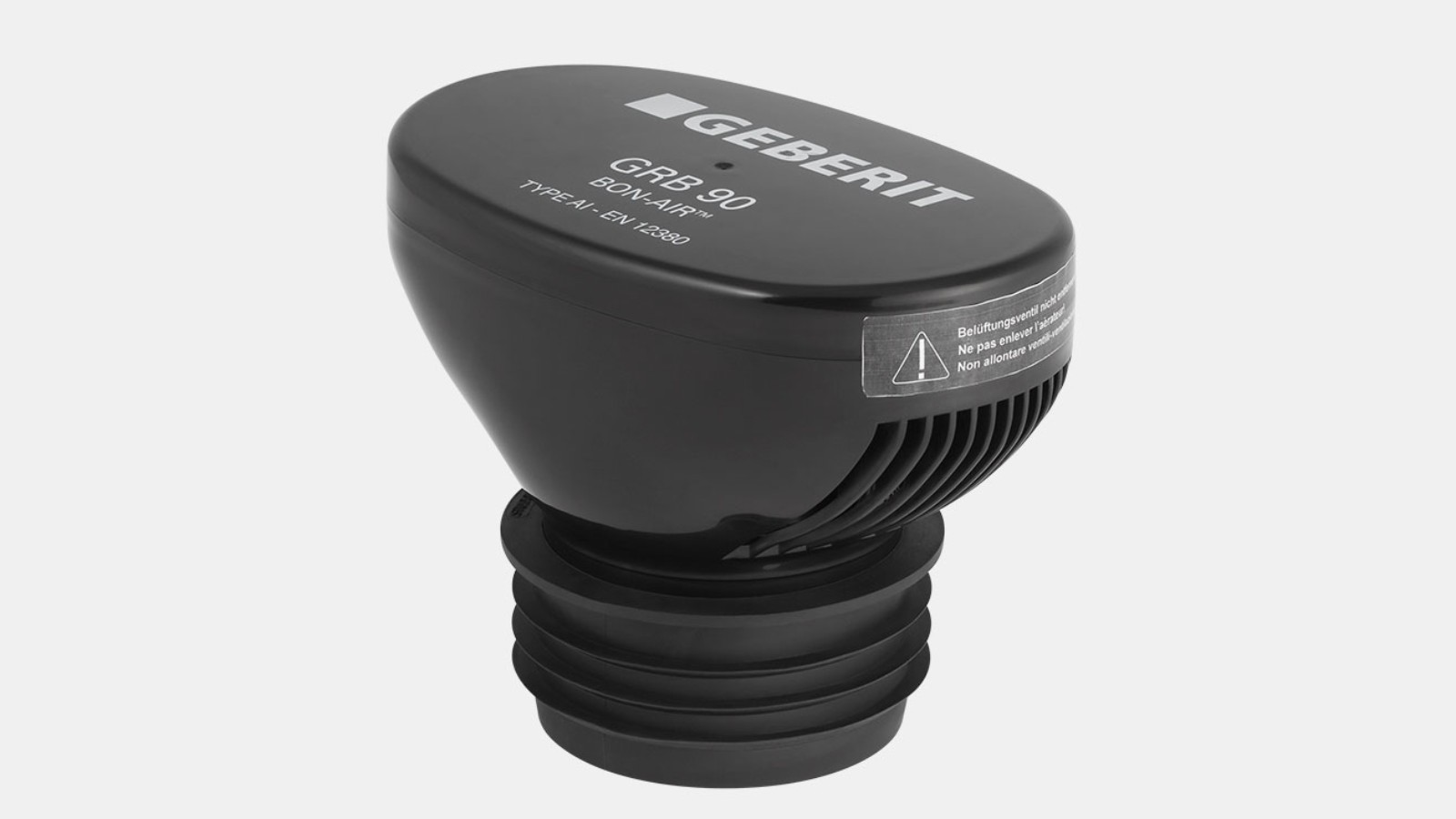

Geberit beluchtingsventiel GRB90 voor Geberit Silent-db20
- Alternatief voor installaties waar een conventionele beluchting wegens plaatsgebrek niet mogelijk is.
- Verkrijgbaar voor buisdiameters tot DN110
Technische gegevens
Overzicht
| Geberit Silent-db20 | |
|---|---|
| Materiaal | Silent-db20 |
| Lengte-uitzettingscoëfficiënt | 0,17 mm/(m K) |
| Opname lengte-uitzetting | Vereist een uitzettingsmof met dubbele kraag of een uitzettingsmof kort |
| Montagetemperatuur | -20 tot 40°C |
| Bedrijfstemperatuur permanente belasting | -20 tot 60°C |
| Chemicaliënbestendigheid | 95 % van alle in de handel verkrijgbare logen, zuren en chemicaliën |
Milieuproductverklaring
Milieuproductverklaring
Milieuproductverklaringen (Environmental Product Declarations EPD's) zorgen voor transparantie en maken het mogelijk om producten te vergelijken op het gebied van hun milieu-impact.
Milieuproductverklaringen voor buizen en de meest voorkomende fittingen zijn beschikbaar voor Geberit Silent-db20:
Handige planningstools
BIM
Alle Geberit BIM-tools zijn gecombineerd in deze centrale toepassing voor professionals. Veel handige functies vereenvoudigen het planningsproces.
Geberit ProPlanner
Geberit ProPlanner is afgestemd op de behoeften van planners en sanitairbedrijven die zelf de planning van middelgrote tot grote projecten verzorgen.
Productassortiment Geberit Silent-db20 Artikelen, technische informatie en meer
Heb je vragen? We staan klaar om je te helpen
Onze specialisten adviseren ontwerpers, installateurs en andere professionals bij hun projecten. Ze geven je graag advies over hoe je met onze producten jouw huidige uitdagingen het beste kan aanpakken.
Soortgelijke inhoud ontdekken

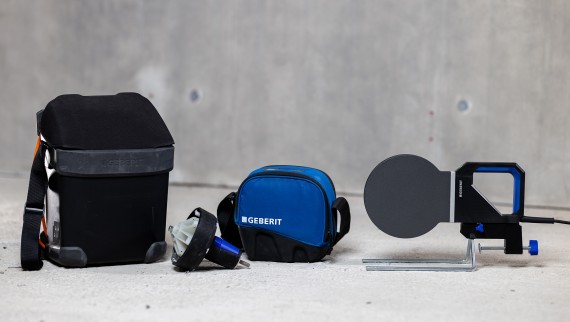

Gereedschap & toebehoren voor afvoersystemen
Geberit biedt een assortiment las- en buisbewerkingsgereedschappen en toebehoren voor Geberit PE en Geberit Silent-db20.
Geberit Silent-Pro
Geberit Silent-Pro is de ideale oplossing voor standleidingen en etage-aansluitingen bij bouwprojecten waar hoge eisen aan de geluidsisolatie worden gesteld.
Geberit Silent-PP
Het geluid-geoptimaliseerde Geberit Silent-PP vuilwaterafvoersysteem met steekverbindingen is een economisch alternatief bij gematigde eisen op het gebied van geluidsisolatie.

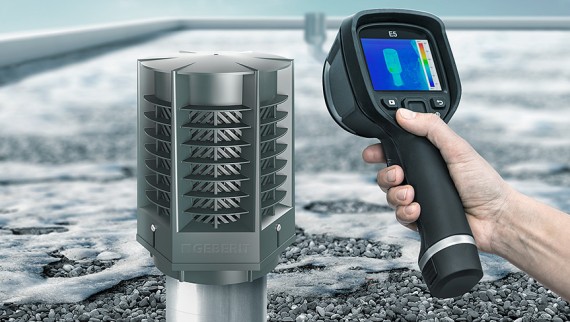

Geberit ERV ventiel
