Geberit Silent-Pro SuperTube Afvoersysteem zonder omloopleiding of afschot
Minder materiaal - meer opties

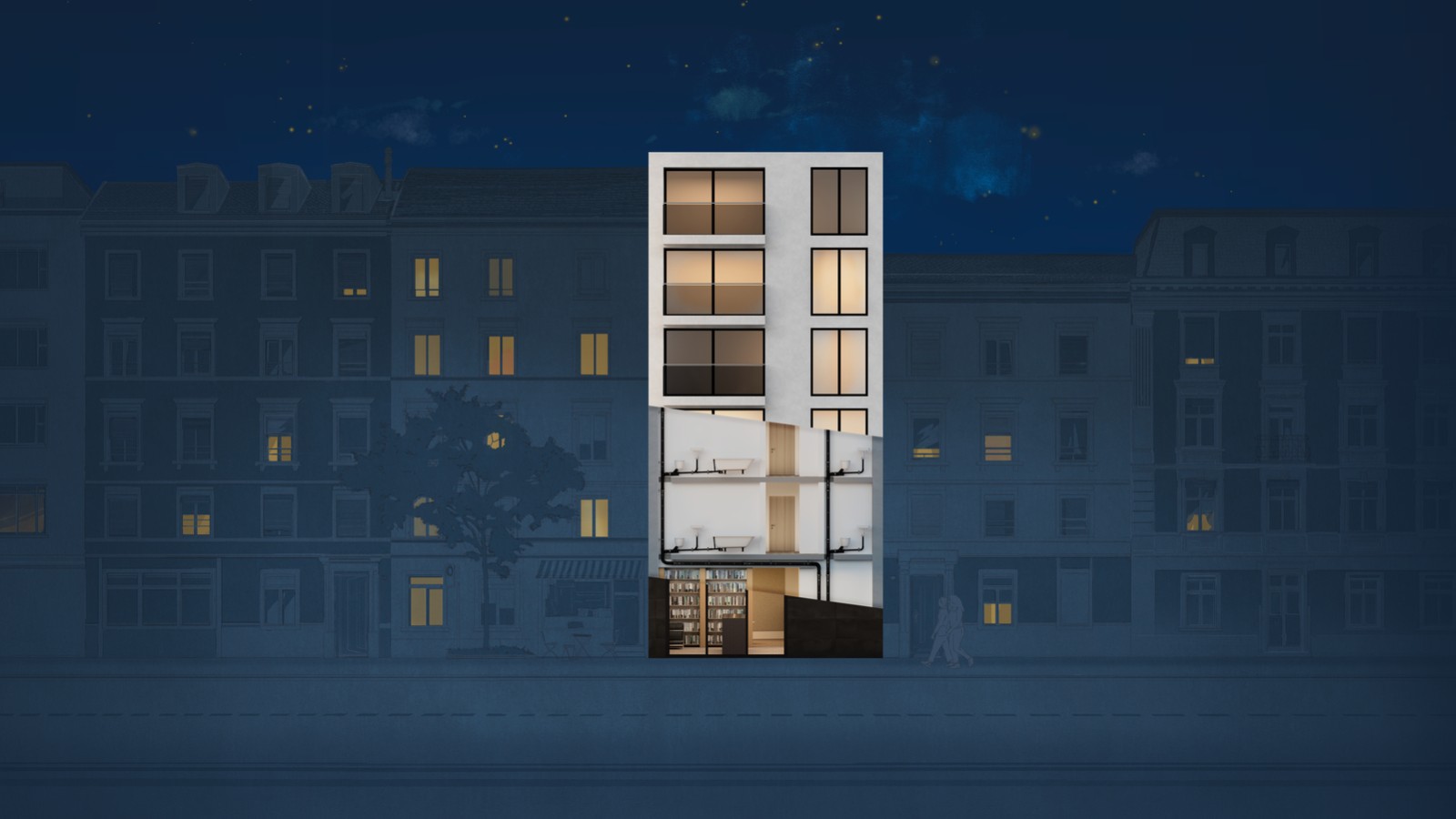

Met Geberit Silent-Pro SuperTube heeft Geberit de eisen aan afvoerleidingen op het gebied van geluidsisolatie en hydraulica volledig herzien. De Geberit Silent-Pro SuperTube fittingen creëren ruimte en geven ontwerpers meer vrijheid bij het plannen en ontwerpen van gebouwen met meerdere verdiepingen.
Door de combinatie van het sterk geluidsreducerende afvoersysteem Geberit Silent-Pro met de Geberit SuperTube technologie wordt de standleiding ook in hogere gebouwen aanzienlijk vereenvoudigd:

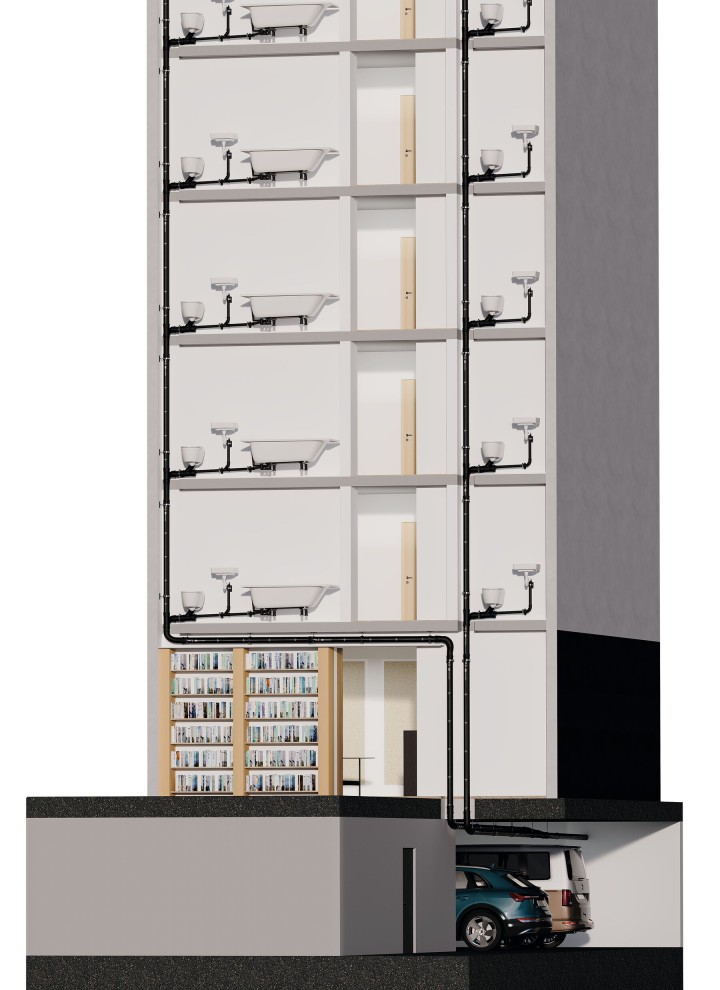

- Afvoer van gebouwen met meerdere verdiepingen zonder aansluitvrije zones en dus zonder omloopleidingen
- Horizontale leidingen kunnen zonder afschot worden gelegd: tot 6 meter bij diameter d110 en tot 4 meter bij diameter d90
- Flexibeler gebruik van het gebouw dankzij een hogere afvoercapaciteit
Voordelen van Geberit Silent-Pro SuperTube
Geteste functie en hydraulische prestaties
Getest door TÜV Rheinland LGA Products Duitsland in vergelijking met conventionele afvoersystemen volgens DIN EN 12056-2 of DIN 1986-100.
Hoge geluidsisolatie
Geberit Silent-Pro SuperTube heeft dezelfde geluidsisolerende eigenschappen als Geberit Silent-Pro.
Geteste brandbeveiliging
Classificatierapport voor brandbeveiliging volgens EN 13501-2 beschikbaar voor Geberit brandmanchet RS90 Plus EN en Geberit Silent-Pro BottomTurn-bochten.
Verschillende planningstools
Geberit Silent-Pro kan worden gepland met Geberit BIM Plug-in, ProPlanner en toepassingen van derden zoals Linear, Dendrit en Trimble.
Geberit Silent-Pro SuperTube in een notendop Hoe het afvoersysteem werkt
Bij conventionele afvoersystemen met een standleiding hoger dan 10 meter is een omloopleiding vereist vanwege aansluitvrije zones en het benodigde afschot van de horizontale leiding.
Al deze vereisten nemen kostbare ruimte in en maken de planning en installatie onnodig complex. De hydraulisch geoptimaliseerde opbouw met Geberit Silent-Pro SuperTube aanzienlijke voordelen.

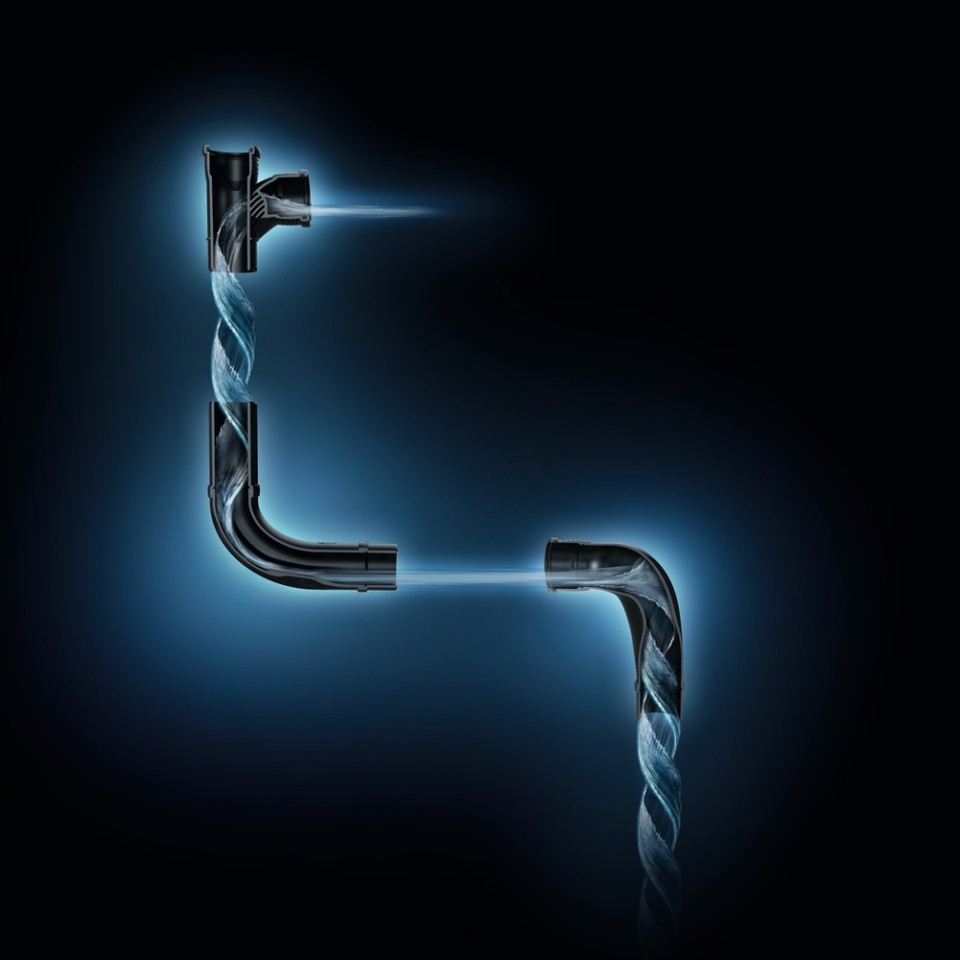

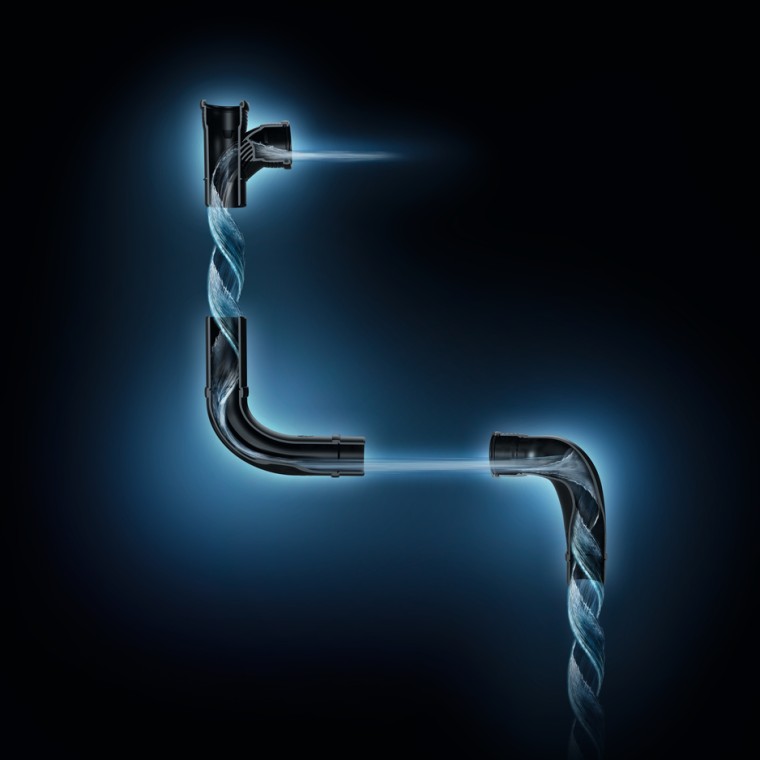

Met de nieuwe Geberit Silent-Pro SuperTube-fittingen kan de afvoer van gebouwen met meerdere verdiepingen worden gerealiseerd zonder verboden aansluitzones . Omleidingsbuizen zijn niet nodig en horizontale leidingen met een diameter van d110 tot 6 meter of d90 tot 4 meter hebben geen afschot nodig.
Sterk geluidsreducerend afvoersysteem met steekverbinding Voldoen aan de eisen voor geluidsisolatie in appartementcomplexen
Geberit Silent-Pro SuperTube is de hydraulisch geoptimaliseerde aanvulling op het sterk geluidsgeïsoleerde afvoersysteem Geberit Silent-Pro met steelverbinding.
Het systeem is ideaal voor standleidingen en verdiepingsaansluitingen in bouwprojecten met hoge eisen aan de geluidsreductie. De fittingen met SuperTube technologie voor gebouwen met meerdere verdiepingen en terraswoningen hebben dezelfde product- en materiaaleigenschappen als de andere systeemcomponenten.
Op het gebied van geluidsreductie zijn de nieuwe fittingen gelijkwaardig aan conventionele oplossingen. Dit is bevestigd in het testrapport over het “akoestisch gedrag“ volgens DIN 4109 en DIN EN 14366 door het Fraunhofer-Instituut voor Bouwfysica (IBP) in Duitsland.
Ontwerpen met Geberit Silent-Pro-SuperTube
Geberit ProPlanner
De Geberit ProPlanner-ontwerpsoftware is afgestemd op de behoeften van loodgieters en aannemers die zelf de planning en kostenberekening van projecten verzorgen.

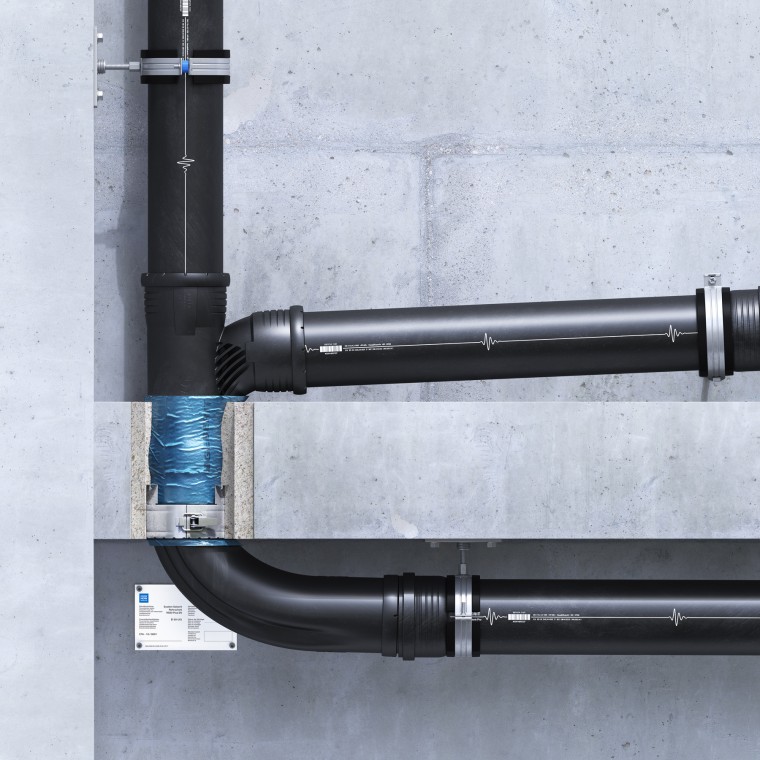

Brandbeveiliging: Installatie dicht tegen het plafond mogelijk
De brandbeveiliging met de Geberit RS90 Plus EN en de Geberit Silent-Pro BottomTurn bocht is getest en goedgekeurd voor verschillende inbouwsituaties.

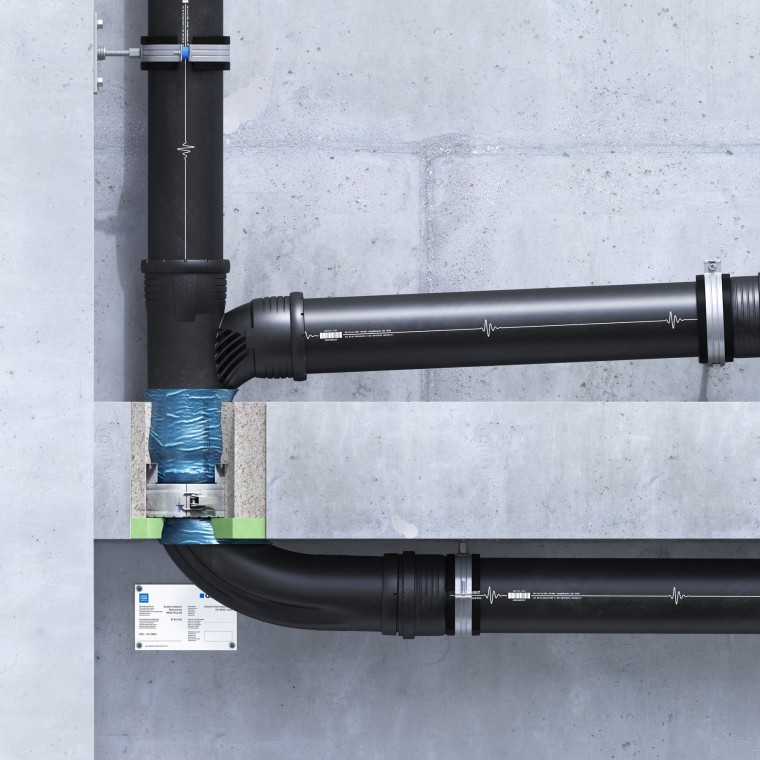

Naast de mogelijkheid om de Geberit RS90 Plus EN in het plafond in te bouwen, zijn er ook opties voor de horizontale leidingen met minimale afstand tot het plafond.

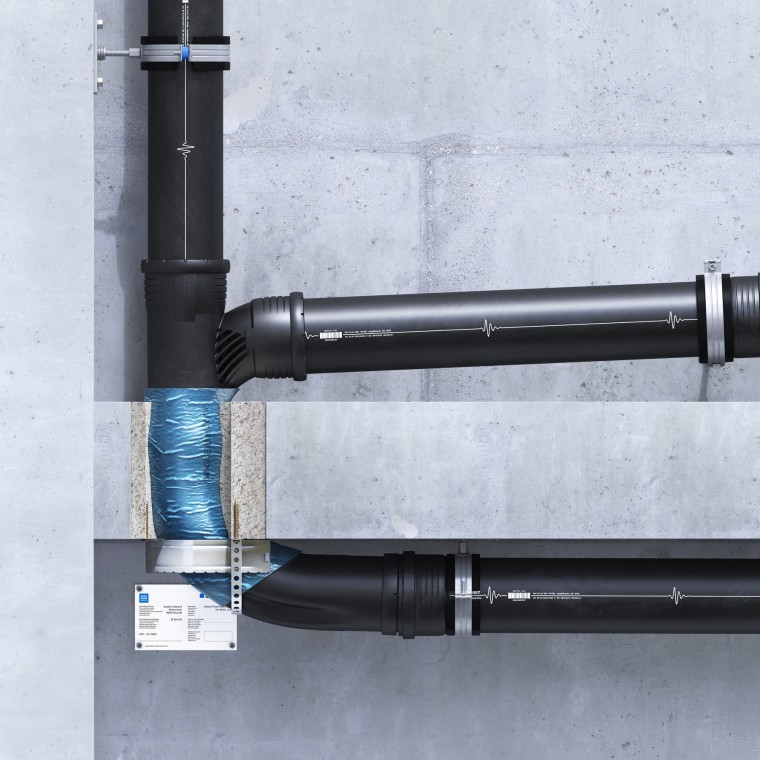

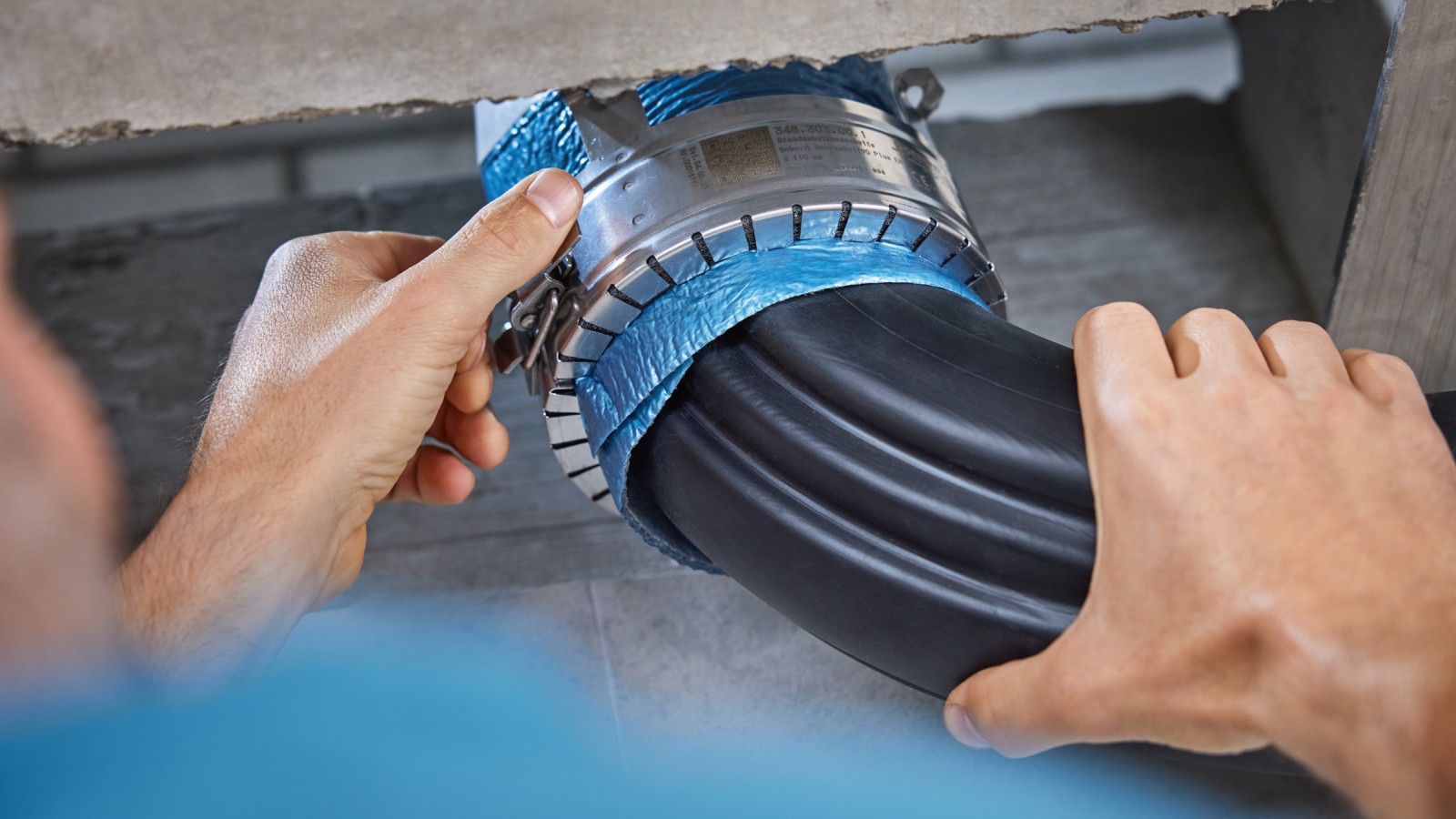

De brandmanchet wordt hierbij samen met EPS/XPS-isolatie in het plafond ingebouwd. Als alternatief kan de brandmanchet ook in een U-vorm als opbouw worden gemonteerd. Dit maakt eveneens een installatie dicht tegen het plafond mogelijk, maar zonder extra inspanningen. Deze optie kan bovendien ook achteraf worden toegepast.
BottomTurn bocht: Eenvoudige aanpassen aan de plafondhoogte
Afhankelijk van de plafondconstructie kan de BottomTurn bocht eenvoudig worden ingekort tot de gewenste lengte. Hiervoor is er voldoende materiaallengte beschikbaar en op het product staat duidelijk aangegeven welk deel kan worden afgezaagd.
De installatie van de Geberit Silent-Pro BottomTurn bocht is eenvoudig en flexibel uit te voeren.

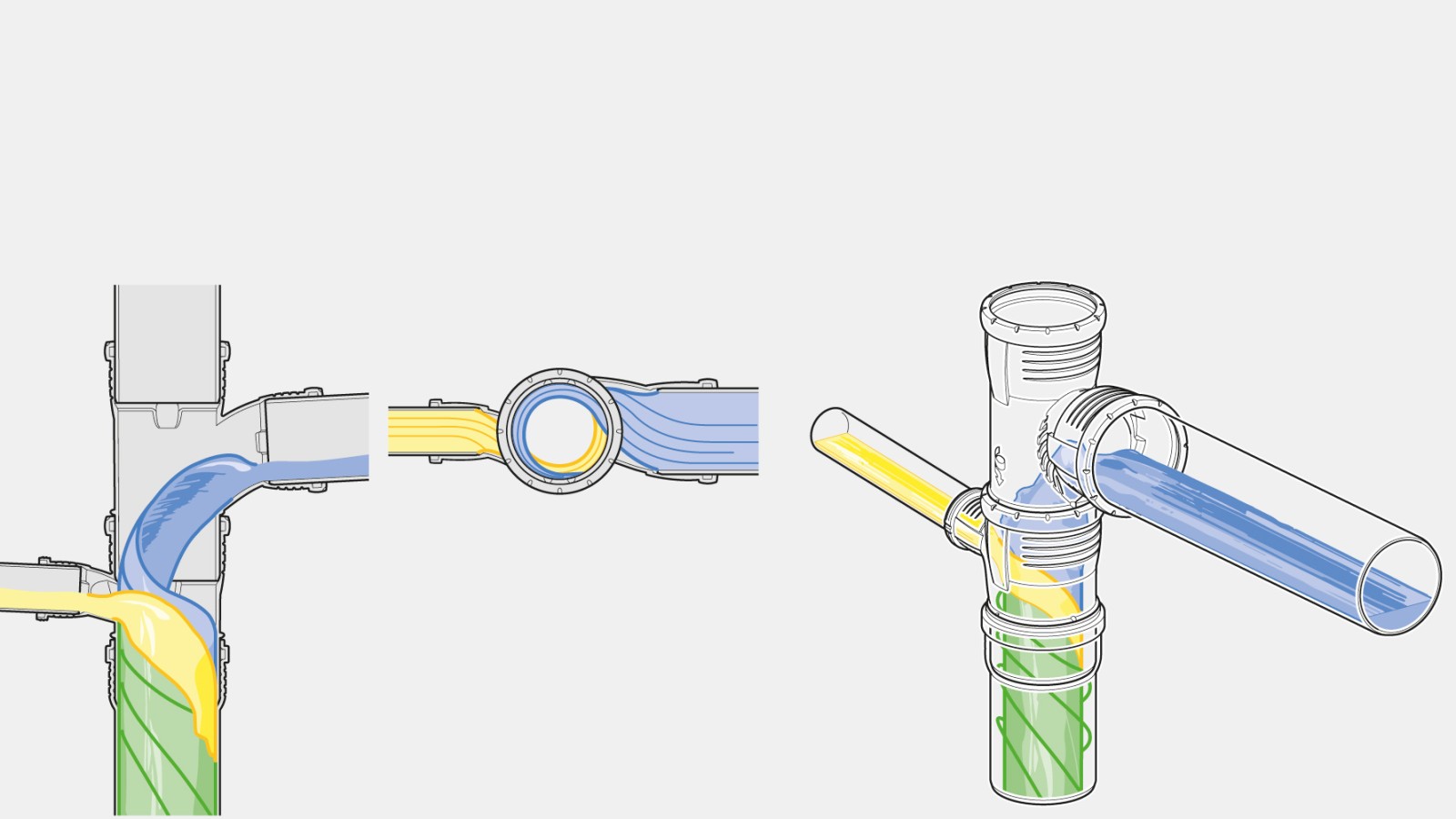

Inspoeling van tegenover elkaar gelegen aansluitingen
Volgens NEN 3215 en NTR 3216 moet bij een aansluithoek van meer dan 90° een minimale buisvoetafstand van ≥ 500 mm worden aangehouden om inspoeling van tegenover elkaar gelegen aansluitingen te voorkomen.
Met het Geberit Silent-Pro Carve T-stuk is deze beperking verleden tijd. Dankzij het geoptimaliseerde ontwerp mogen Carve T-stukken direct op elkaar worden aangesloten, zonder rekening te houden met buisvoerafstand.
Hydraulisch geoptimaliseerde hulpstukken van Geberit Silent-Pro SuperTube
Handige Ontwerptools Voor Geberit Silent-Pro SuperTube
Geberit ProPlanner
Geberit Silent-Pro SuperTube kan moeiteloos worden gepland en gevalideerd met de Geberit ProPlanner. Hiervoor wordt de SuperTube-functie geactiveerd en worden de fittingen met Geberit SuperTube-technologie automatisch gebruikt volgens de ontwerpregels.
Geberit BIM plug-in
De Geberit BIM Plug-in voor Autodesk® Revit® combineert alle Geberit plannings- en berekeningstools in één toepassing.
De catalogusmodule bevat BIM-gegevens voor Silent-Pro SuperTube-fittingen. De geïntegreerde assistent maakt het eenvoudig om een gepland SuperTube-systeem te valideren.
