VALVE DE RETENUE D’ÉNERGIE GEBERIT ERV LE SUMMUM DE L'EFFICACITÉ ÉNERGÉTIQUE

La valve de retenue d'énergie Geberit ERV comble la dernière faille

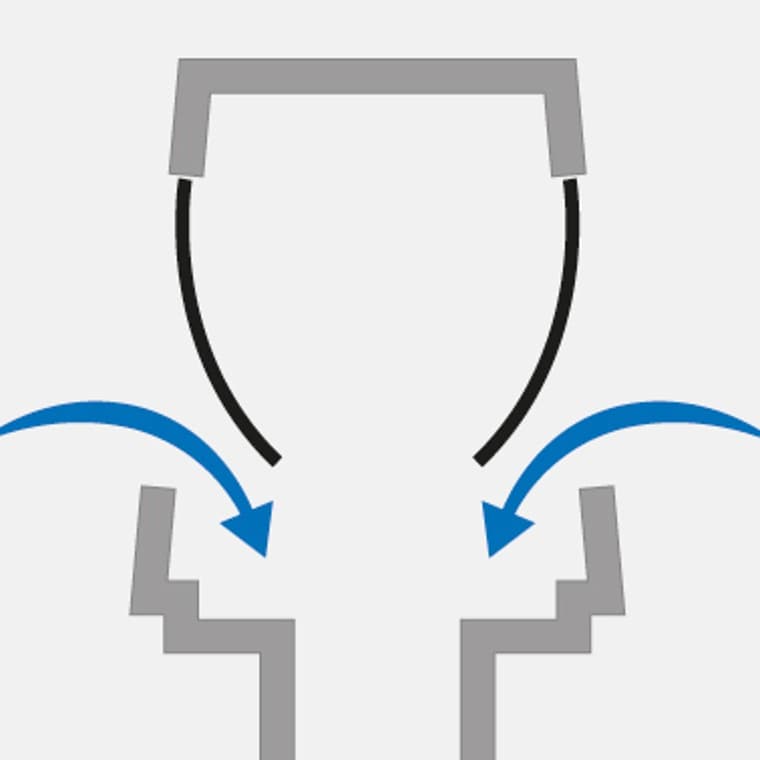

Les équipements d’économie d’énergie sont devenus la norme dans les bâtiments modernes et on les retrouve dans l’ensemble de la structure – de la façade jusqu’au toit en passant par les fenêtres. Cependant, il subsistait une faille, que personne à ce jour n’avait été en mesure de combler : la sortie ouverte de la colonne de ventilation. Lors du rinçage des toilettes, ce type d’ouverture prévient par exemple la formation d’une dépression, qui aurait pour effet de vider complètement les siphons. Il en résulte cependant une perte de chaleur constante par le biais du système d’évacuation. Véritable innovation, la valve de retenue d’énergie Geberit ERV permet de résoudre définitivement ce problème. Elle ne s’ouvre que lorsque cela se révèle nécessaire et entre en action uniquement si la compensation de pression est indispensable. Ce qui permet de prévenir les pertes de chaleur inutiles.

La valve innovante situe ce problème désormais dans le passé:

  • s'ouvre seulement quand nécessaire grâce à un dispositif breveté à membrane magnétique
  • s’ouvre automatiquement lorsqu’une compensation de la pression est nécessaire
  • évite les pertes de chaleur inutiles et augmente ainsi l'efficacité énergétique du bâtiment

La contribution économique aux mesures de lutte contre le changement climatique

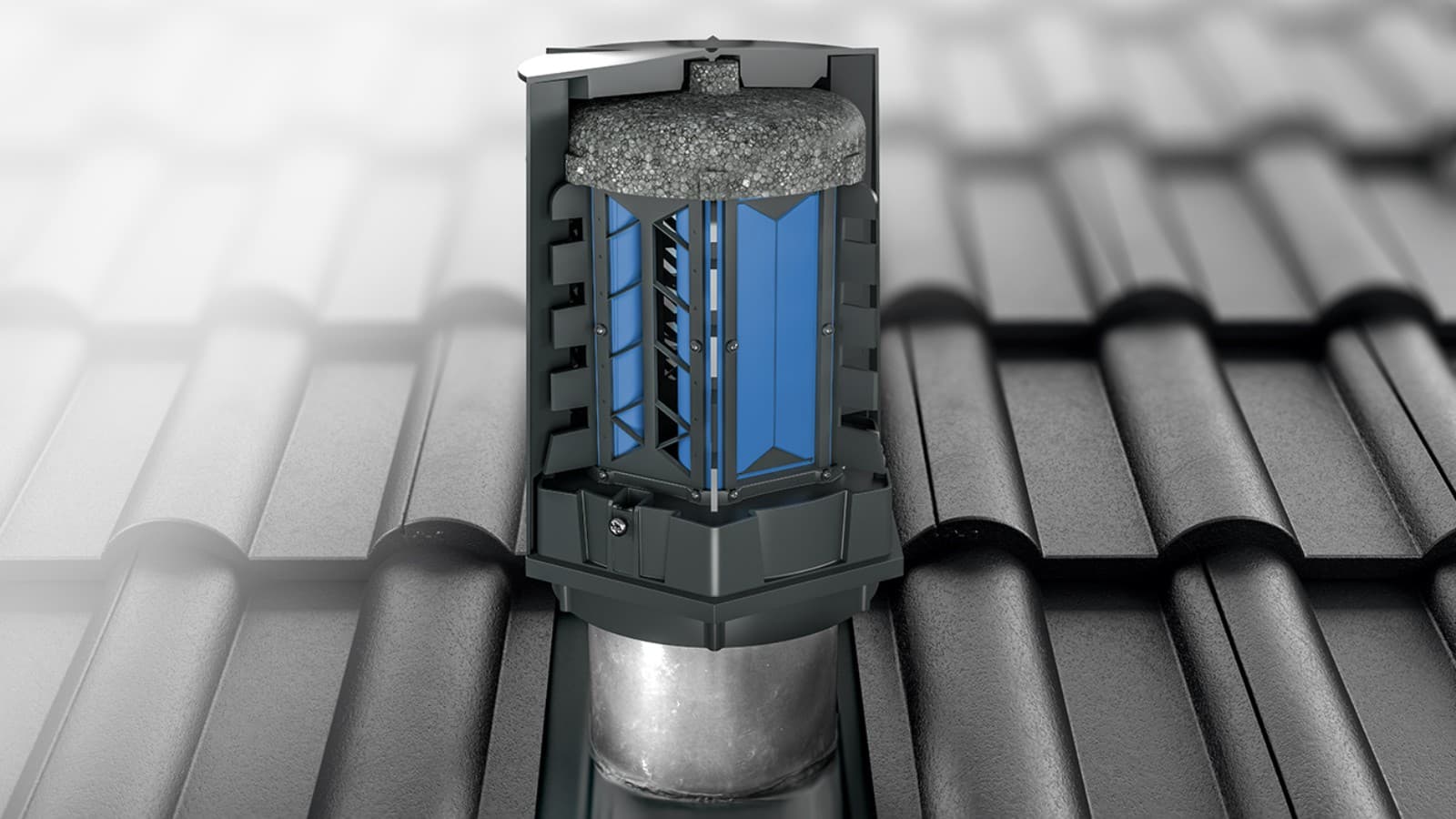

Les membranes magnétiques brevetées de la valve de retenue d'énergie ERV de Geberit s'ouvrent dans les deux sens

Un impact positif rapidement rentabilisé

En fonction de la structure du bâtiment, de sa localisation et des conditions météorologiques, l’installation d’une valve de retenue d’énergie Geberit ERV s’amortit en cinq à dix ans*. Et pour ceux et celles qui profitent d’une terrasse sur toit, la valve de retenue d’énergie Geberit ERV prévient efficacement les odeurs désagréables s’échappant des conduites de ventilation.

  • Économie d’énergie sans altérer la fonctionnalité – jusqu’à 50 litres de fioul domestique peuvent être économisés chaque année de cette manière*
  • Adaptable sur des conduites de diamètre d110 et compatible avec tous les types d’installation conventionnelle
  • Sans entretien, avec protection contre les insectes et résistant au gel
  • Amortissement en cinq à dix ans
  • Prévient les mauvaises odeurs s’échappant de la colonne

* Calcul modélisé basé sur les températures de l’air à Lucerne (Suisse) et applicable à un bâtiment de plusieurs étages équipé de colonnes non isolées.

Voici comment la valve de retenue d'énergie Geberit ERV marche

PERTE DE CHALEUR PAR LE TOIT

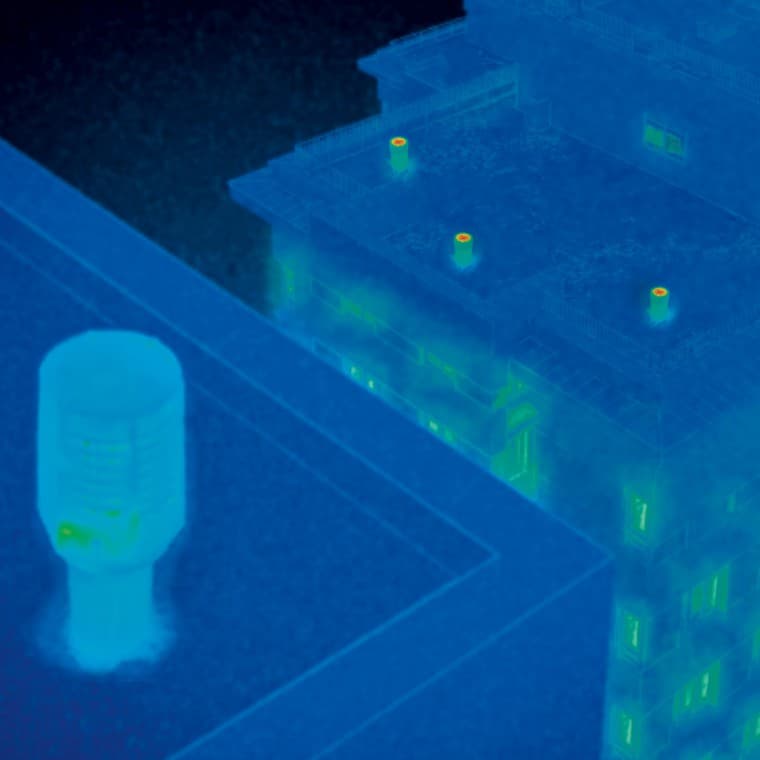

Image thermique des tuyaux de ventilation équippés de la valve de retenue d'énergie Geberit ERV lorsqu'elle s'ouvre
Please select an info point in the picture

L'examen par caméra infrarouge révèle d'importants écarts de température de surface, surtout par temps froid.

Eaux usées sans extrémité ouverte

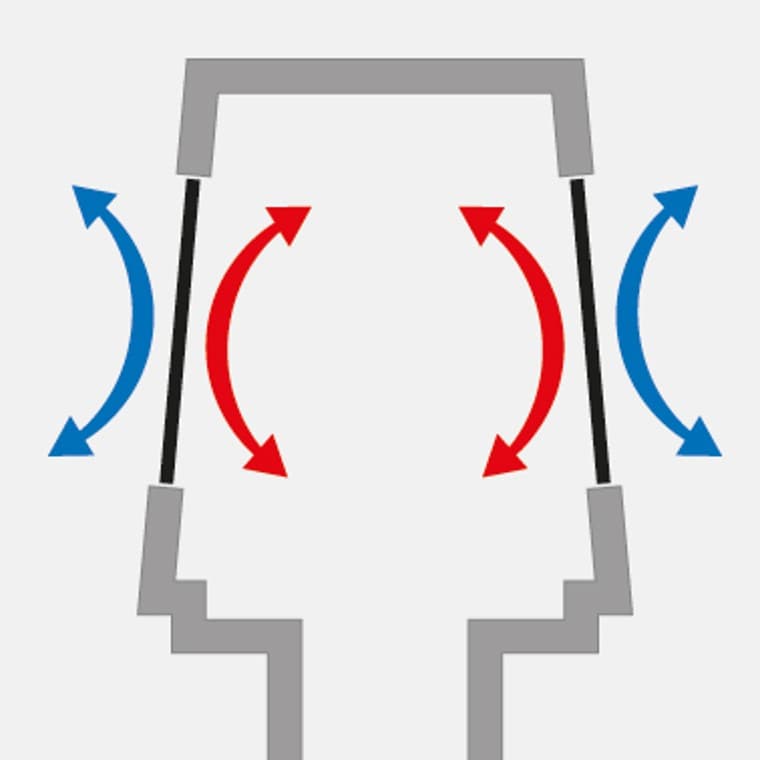

La valve de retenue d’énergie Geberit ERV comble la conduite de ventilation du système d’évacuation des eaux usées sur le toit grâce à un dispositif breveté à membrane magnétique, qui s’ouvre automatiquement lorsqu’une compensation de la pression est nécessaire. Le reste du temps, elle conserve la chaleur à l’intérieur du bâtiment. La surpression générée par le système d’évacuation des eaux usées s’évacue par le biais de la valve de retenue d’énergie Geberit ERV, la membrane s’ouvrant dans les deux sens. La valve de retenue d'énergie Geberit ERV est donc conforme aux exigences de la norme SN 592000.

Perte de chaleur évidente sans valve de retenue d'énergie Geberit ERV

Flux de chaleur à travers les ardoises

Intervenant au nom de l’Office fédéral de l’énergie suisse (OFEN), l’École d’ingénierie et d’architecture de l’Université de Lucerne a mené une étude sur la perte de chaleur liée aux ouvertures fonctionnelles dans les enveloppes extérieures des bâtiments. Les résultats de cette étude montrent que les traversées de toiture constituent un point faible


Ventilation sur mesure

Toutes les informations techniques sur la vanne de retenue d'énergie Geberit ERV Peuvent être trouvés dans le catalogue de produits
