Évacuation des toitures Geberit Pluvia Système d'évacuation des eaux pluviales par effet siphoïde
Moins de conduites, plus de performance
Avec Geberit Pluvia, Geberit propose un système d'évacuation performant pour les toits de grande taille ou complexes. Le système d'évacuation des eaux de toiture syphonique garantit une performance efficace et fiable, même en cas de fortes pluies.
Contrairement aux systèmes d’évacuation des eaux de toiture conventionnels, Geberit Pluvia nécessite beaucoup moins de matériaux et d'espace. Cela permet une utilisation plus efficace de l’espace disponible pendant la phase de planification.
Geberit Pluvia a fait ses preuves dans le monde entier depuis des décennies et convient à presque toutes les formes de toit.
Geberit propose également des conseils spécifiques aux projets et une aide à la planification. Pour une planification rapide et fiable, les utilisateurs peuvent compter sur le logiciel de planification Geberit ProPlanner et sur une interface avec AutoDesk® Revit®.
Pourquoi choisir Geberit Pluvia
Des options de conception flexibles
Geberit Pluvia peut être utilisé avec différentes formes de toit.
Économies de matériaux
Haute performance avec des diamètres de tubes plus petits, moins de sorties de toit et moins de raccordements.
Utilisation efficace de l’espace
Les tubes étant installés horizontalement, Geberit Pluvia n'entraîne aucune perte d'espace utilisable.
Peu d'entretion
La vitesse d’écoulement élevée dans les conduites remplie crée un vide qui contribue à la fonction autonettoyante du système.
Guide rapide sur les évacuations par effet siphoïde des toits
Geberit Pluvia est conçu de manière à ce que les tubes se remplissent rapidement et complètement d'eau lors de fortes pluies. Cela crée une colonne d'eau fermée et à écoulement rapide qui aspire activement l'eau de pluie du toit.
La capacité d'évacuation d'un système d'évacuation à effet siphoïde des eaux pluviales est très élevée. Avec Geberit Pluvia, moins de sorties de toit, des diamètres de tubes plus petits et moins de colonnes de chute sont nécessaires par rapport aux systèmes d'évacuation des eaux de toiture conventionnels. Geberit Pluvia peut traiter deux fois plus d'eau de pluie avec seulement la moitié du diamètre du tube. Les ingénieurs sanitaires et les architectes disposent ainsi d'une plus grande liberté de conception. Les tubes en pente ne sont plus nécessaires.
Geberit Pluvia réduit également le travail et nécessite moins de raccordements au réseau d'égouts. En outre, la vitesse d'écoulement élevée permet de maintenir les canalisations propres, ce qui réduit considérablement les besoins de maintenance et d'entretien.
Composants Geberit Pluvia
Du toit jusqu’au raccordement souterrain, des composants parfaitement adaptés les uns aux autres garantissent un système global pleinement fonctionnel. Des détails de conception astucieux et des matériaux de haute qualité garantissent la durabilité, la sécurité et bon fonctionnement du système.
Système de tuyauterie Geberit PE
Les naissances Geberit Pluvia sont raccordés à la colonne d'eau à l'aide des tuyaux Geberit PE posés librement et horizontalement sous le toit.
Le système éprouvé de conduites Geberit PE est réputé pour sa grande résistance aux contraintes. Les joints de soudure uniformes du système d'évacuation Geberit PE lui permettent de supporter les pressions élevées rencontrées dans les systèmes d'évacuation des eaux pluviales comme Geberit Pluvia.
Les tubes Geberit PE éprouvées et faciles à installer garantissent des réseaux stables et durables à long terme pour une évacuation des toitures sûre.
Entonnoirs Geberit Pluvia
Grâce à sa structure modulaire et à la large gamme de variantes de l’entonnoir Geberit Pluvia, le système convient à presque toutes les scénarios d’installation sur les bâtiments et toits.
Les accessoires nécessaires sont disponibles pour pratiquement toutes les applications, ce qui rend le système particulièrement flexible.
Avantages :
- Étanchéité fiable grâce au joint de bride Geberit EPDM
- L'étanchéité de chaque entonnoir est testé individuellement en usine
- Le disque fonctionnel empêche l’aspiration d’air
- La fermeture par loquets rotatifs simplifie l’installation

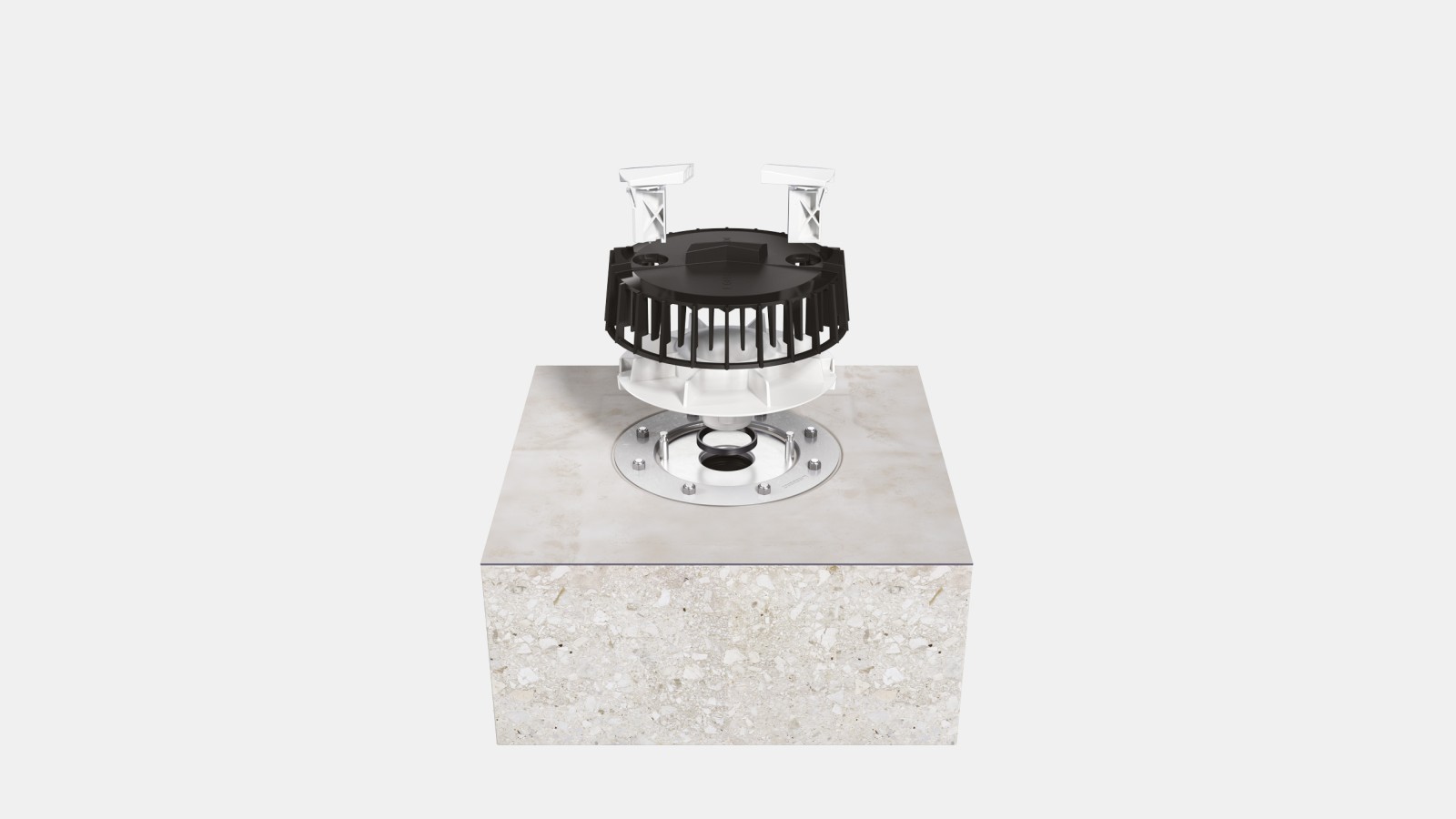

Trop-plein de sécurité Geberit Pluvia : les entonnoirs Geberit Pluvia peuvent être facilement modifiés pour être utilisés dans un système de trop-plein de sécurité.
Système de fixation Geberit Pluvia

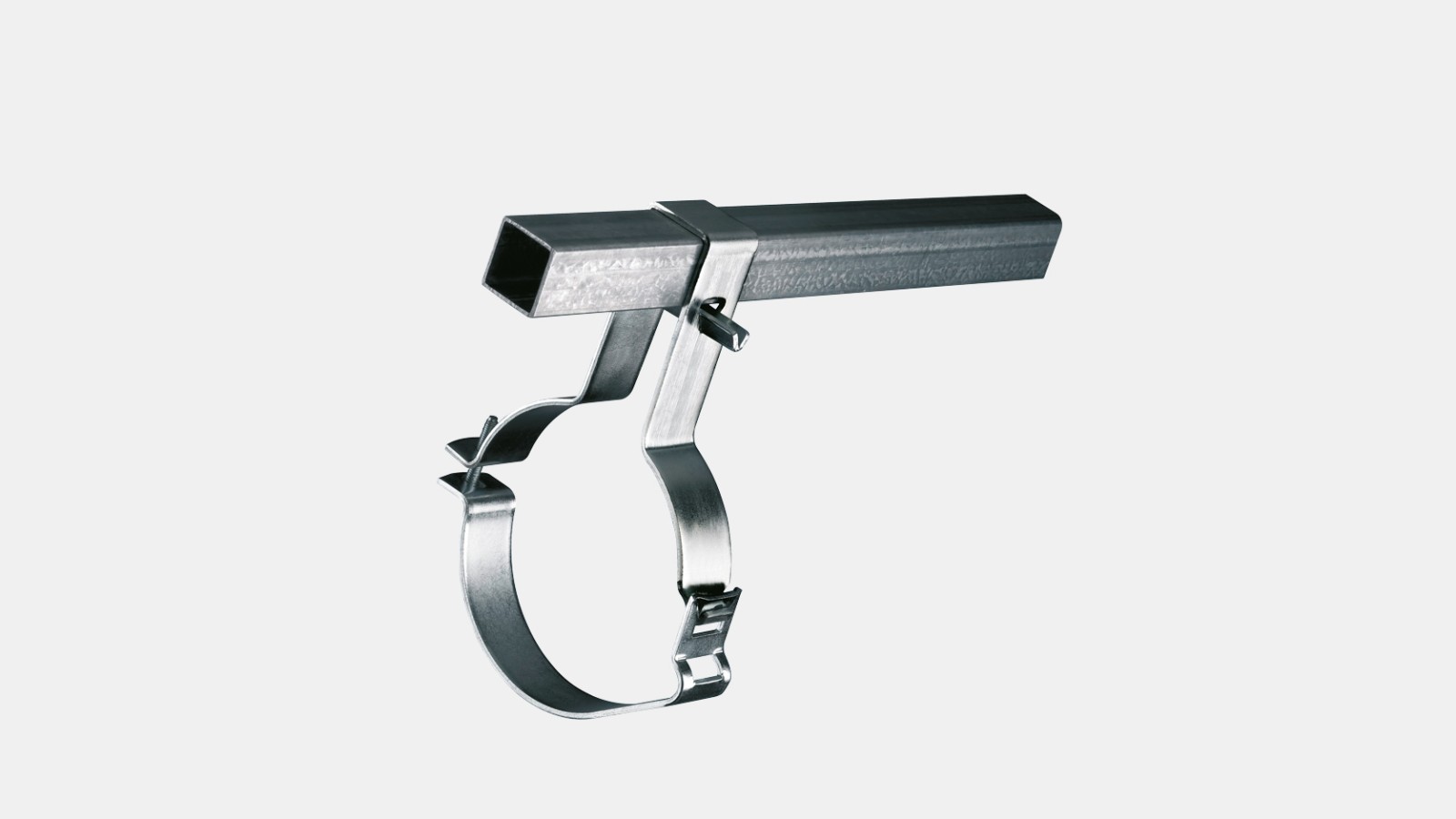

Il est possible de renforcer la sécurité et la stabilité des conduites horizontales grâce à un système de fixation dédié. Ce dernier permet d’éviter que les forces générées par les variations de longueur des conduites dues à la température ne soient transmises à la structure du bâtiment. Ce système de fixation nécessite peu d’interventions sur le corps du bâtiment, ce qui le rend également idéal pour les toitures en bac acier.
Avantages :
- Points de fixation sur le corps du bâtiment requis tous les 2,5 mètres seulement

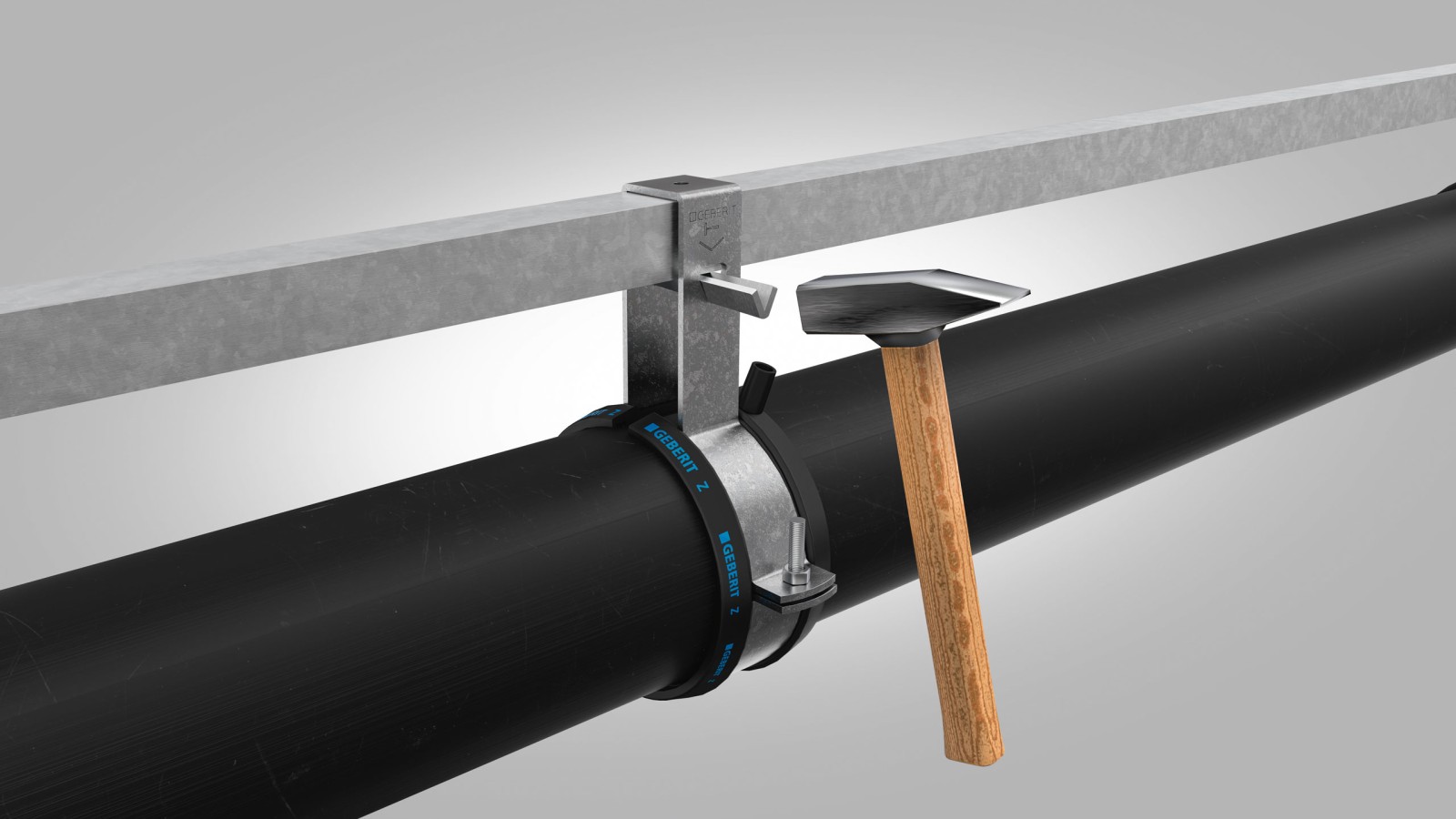

- Installation simple avec un marteau grâce à des clavettes de fixation universelles

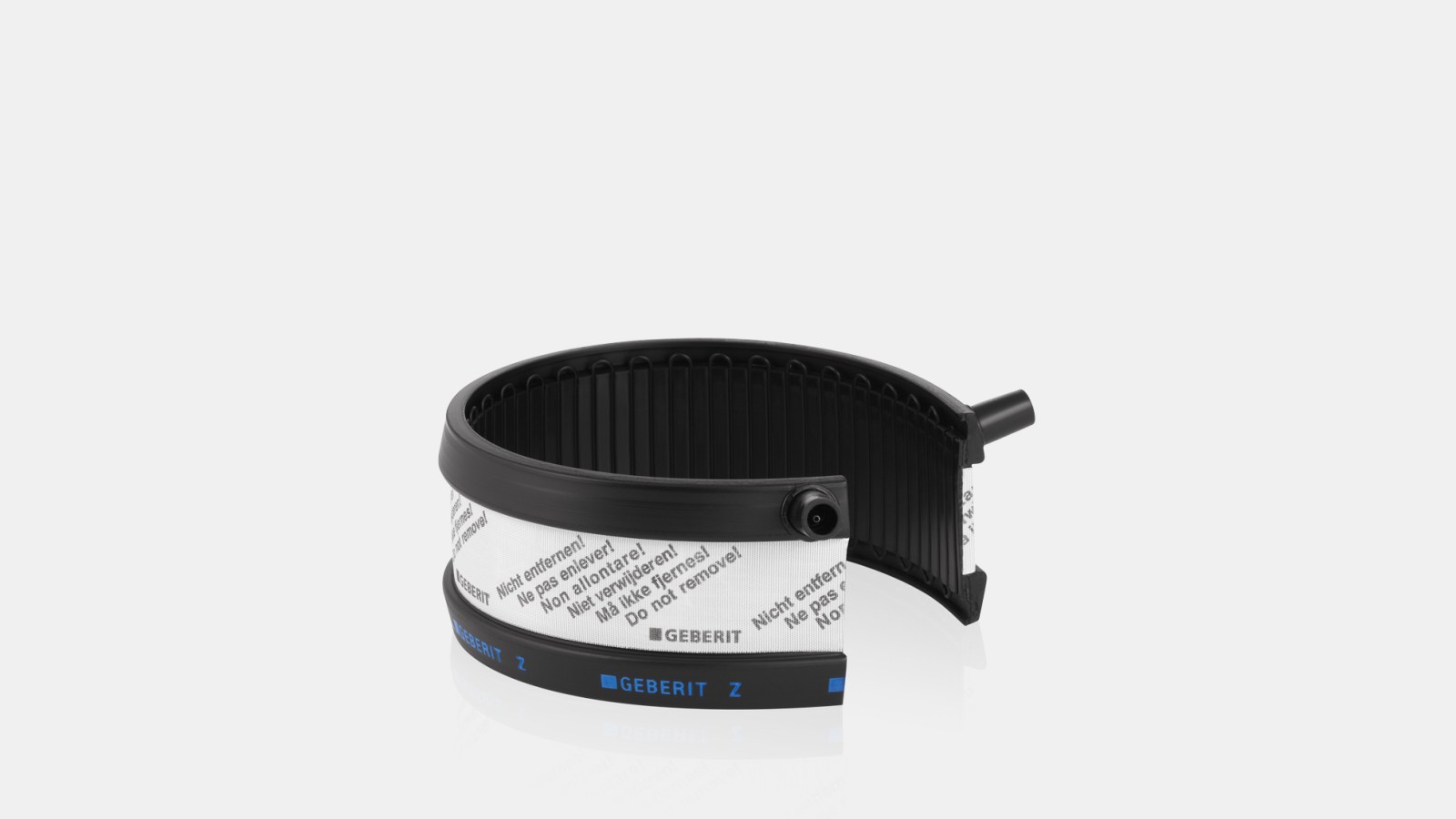

- Fixation à l’aide d’une bande électrosoudable permettant de déterminer ultérieurement les points fixes
- Système idéal pour les toitures en bac acier, les contraintes sur le corps du bâtiment restant faibles
Kit de fixation de renfort Geberit Pluvia
Pour renforcer la sécurité et la stabilité du système, Geberit propose le kit de fixation de renfort Geberit Pluvia, composé de quelques éléments seulement.
Ce kit permet de réduire considérablement les mouvements latéraux ou les oscillations causés par la vitesse élevée de l’eau évacuée.
Même les systèmes déjà installés et en service peuvent être équipés ultérieurement de renforts.
Recommandations d’utilisation :
- d90-d125 à partir d’une hauteur de suspension de 60 cm
- d160-d315 à partir d’une hauteur de suspension de 30 cm
Planification et installation du système Geberit Pluvia
Planification
La planification d’un système d’évacuation des eaux de toiture est une tâche complexe. C’est pourquoi l’aide à la planification proposée par Geberit fait partie intégrante de l’offre globale pour chaque projet.
Les clients bénéficient du vaste savoir-faire de Geberit lors de la phase de planification, pour les appels d’offres et les devis ainsi que pendant l’exécution. Différents outils numériques sont disponibles pour garantir une planification fiable.
Le calcul du dimensionnement hydraulique d’un système Geberit Pluvia peut être réalisé directement dans le logiciel Geberit ProPlanner ou via le module Geberit Pluvia intégré au plug-in Geberit BIM pour Autodesk Revit.
Procédure d’installation Exemples pour différentes configurations de chantier
L’installation du système Geberit Pluvia varie en fonction du chantier et du projet.
Projets de référence
Pluvia à la rescousse du football

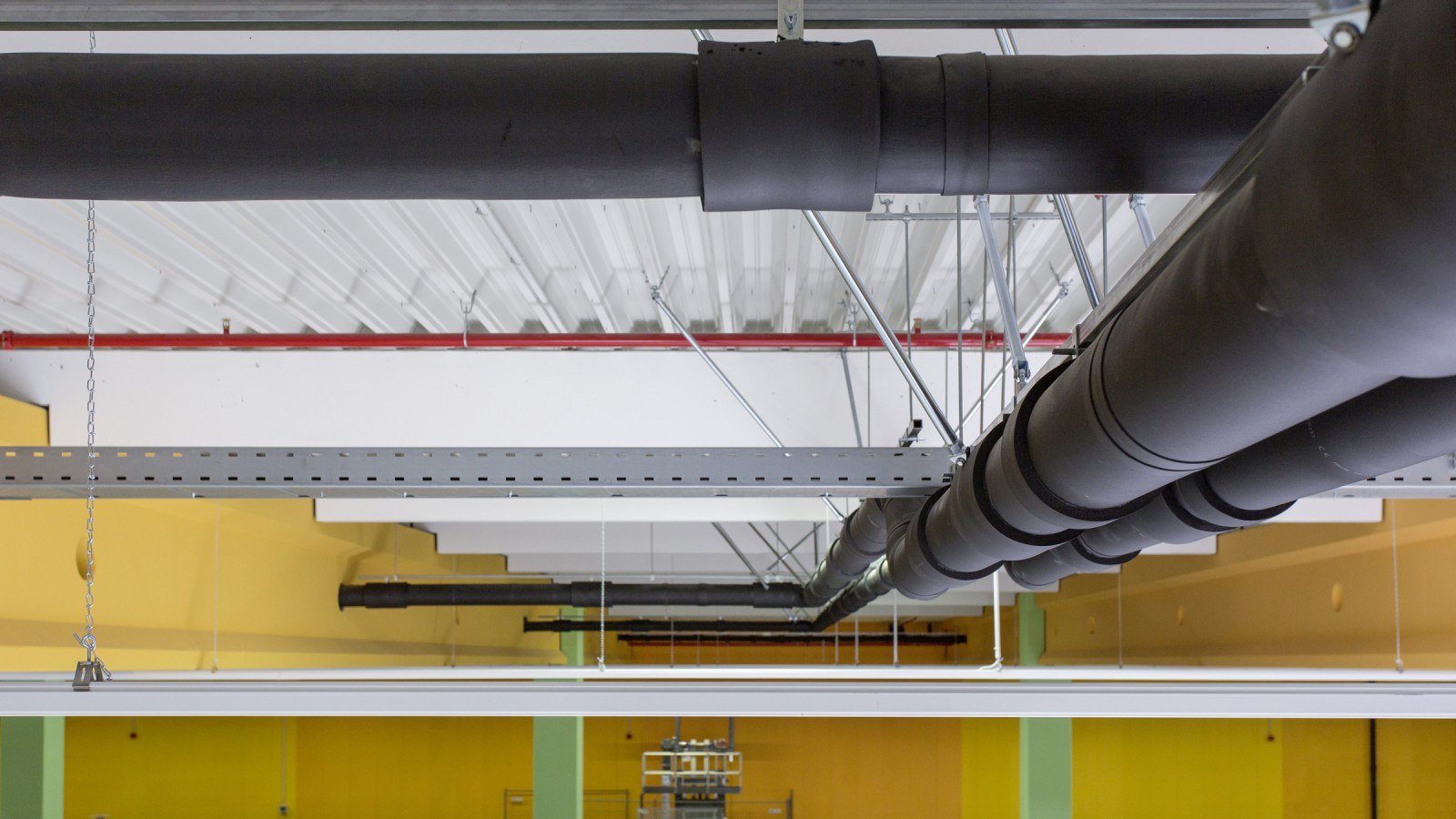

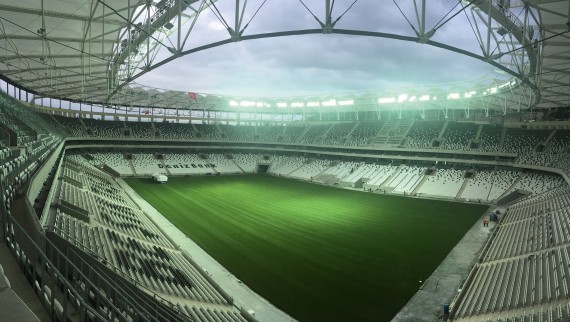

Le système d’évacuation de toitures Pluvia de Geberit est installé dans plusieurs stades de football à travers le monde.
Assortiment Geberit Pluvia Articles, informations techniques et bien plus encore
Avez-vous des questions? Nous sommes heureux de vous aider
Nos experts vous conseillent dans la planification, l'installation et autres sujets sur votre projet. Ils seront ravis de vous aider sur l'élaboration de celui-ci de la meilleure façon possible avec nos produits.
Entonnoirs Geberit Pluvia
Une solution optimale pour de nombreuses structures de toitures

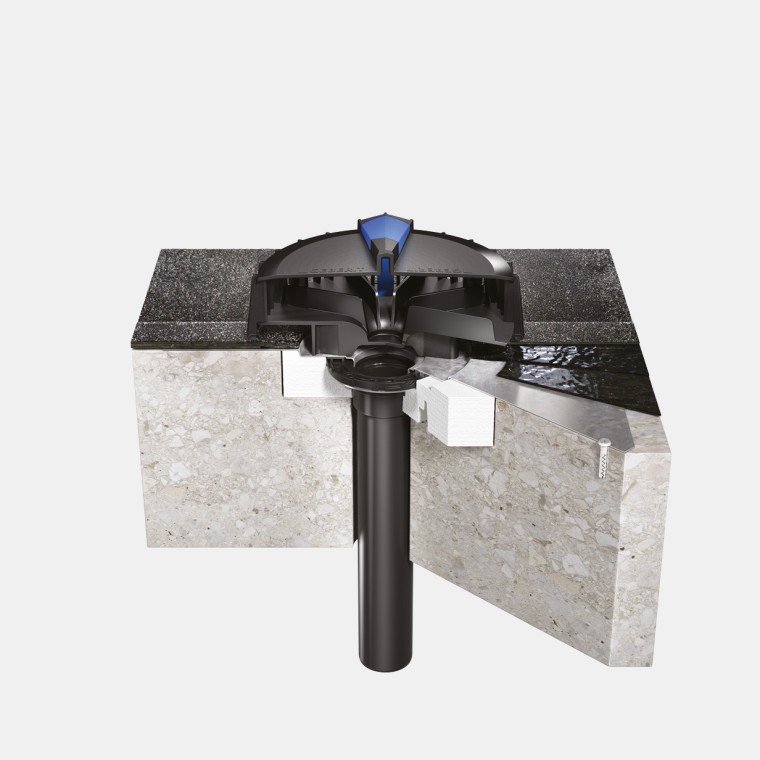

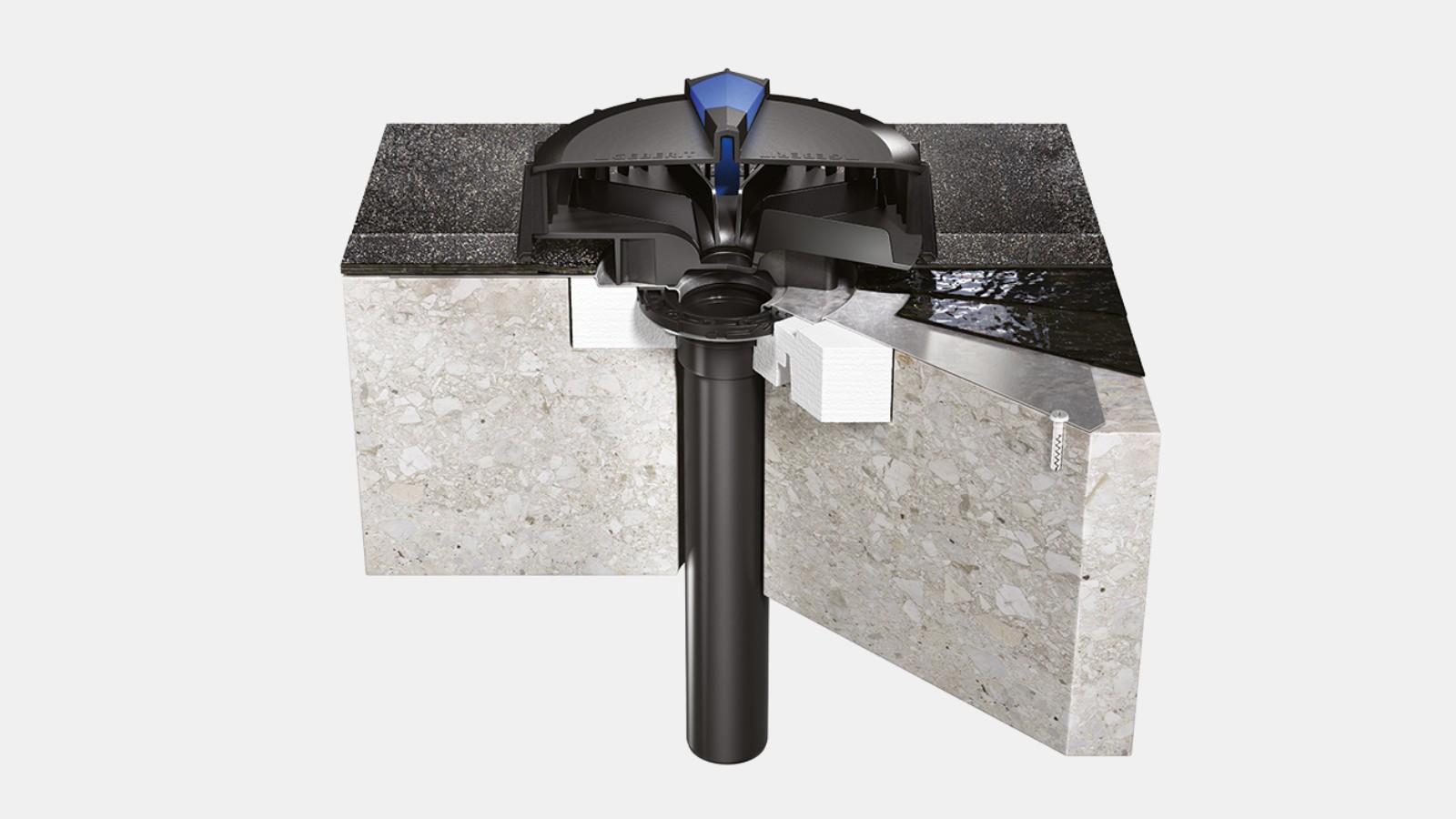

Exemple 1 : pour les toits en béton avec étanchéité bitumineuse, le système Geberit Pluvia est doté d’une plaque d’étanchéité surdimensionnée pour un meilleur ajustement.

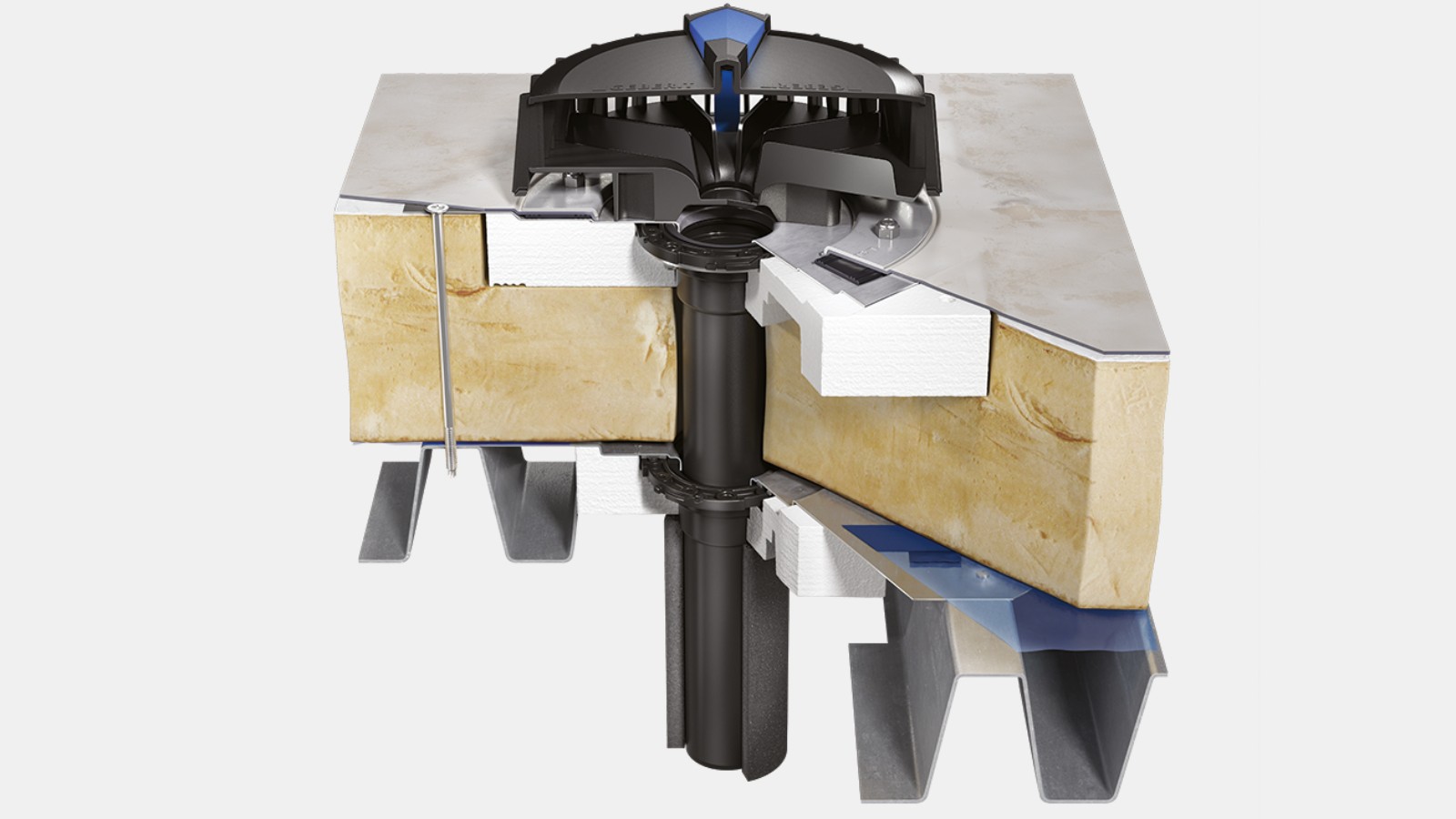

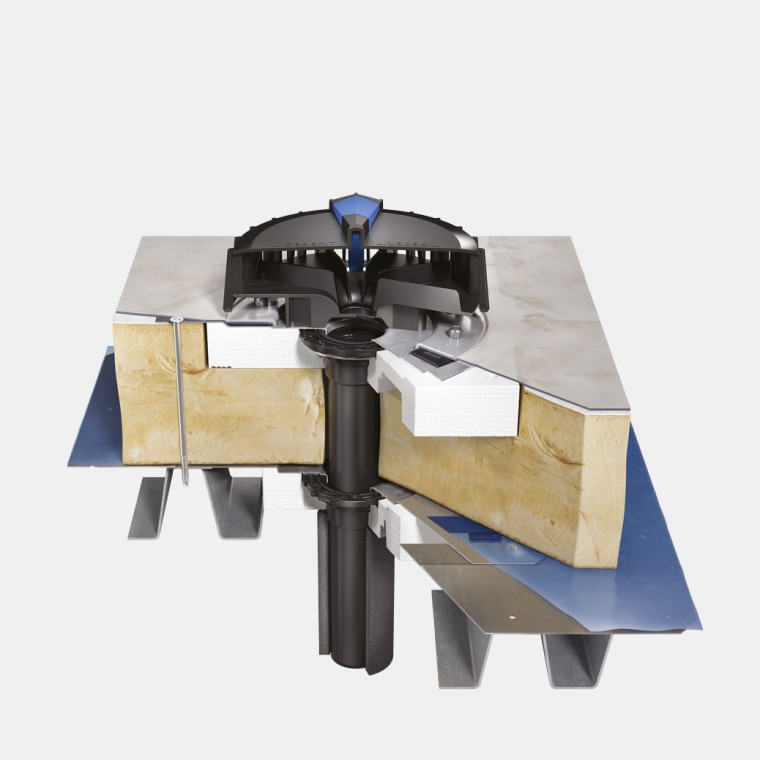

Exemple 2 : les toitures en bac acier profitent de la charge statique réduite de Geberit Pluvia. La longue tubulure de raccordement traverse également des couches d’isolation très épaisses.

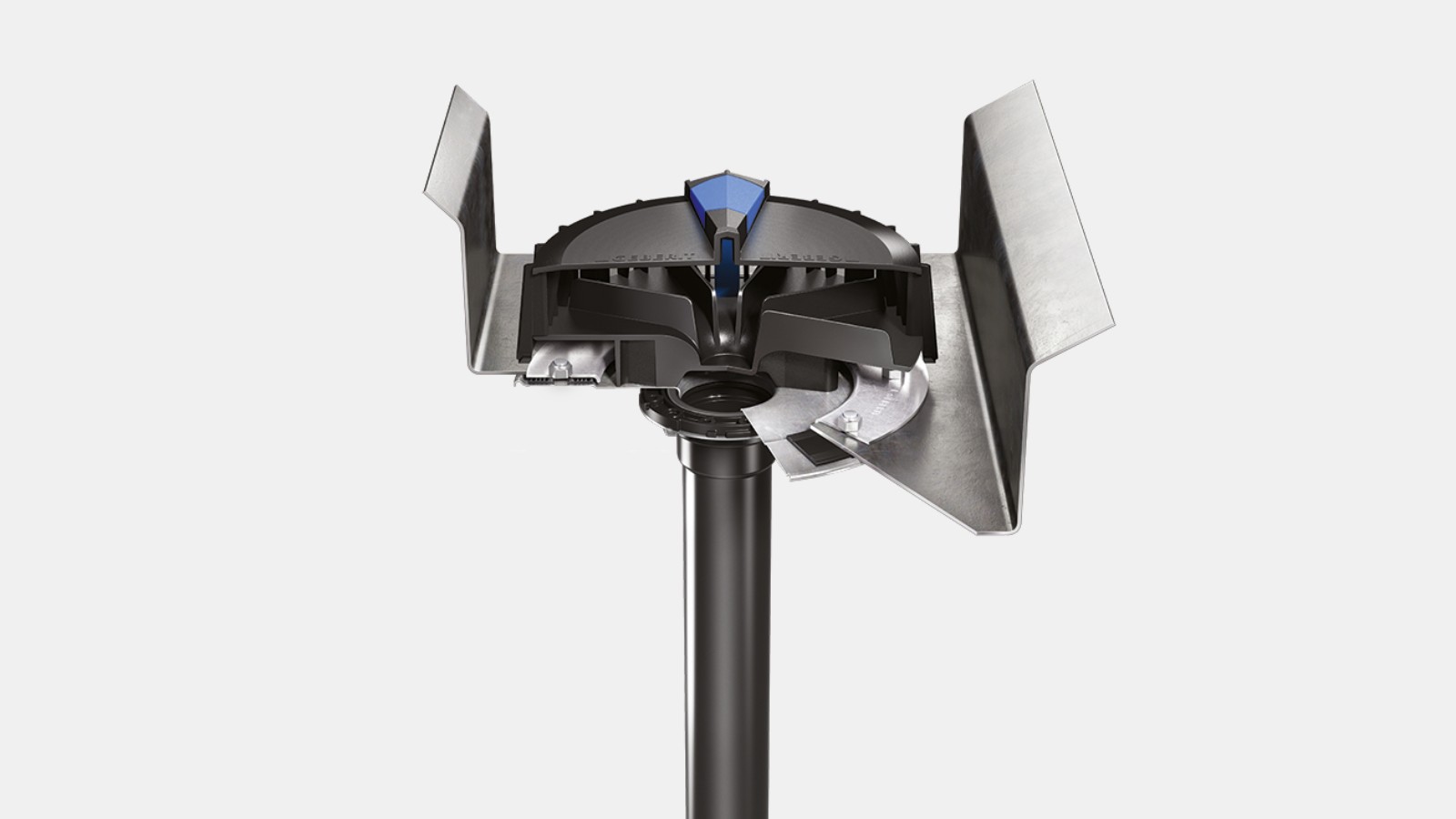

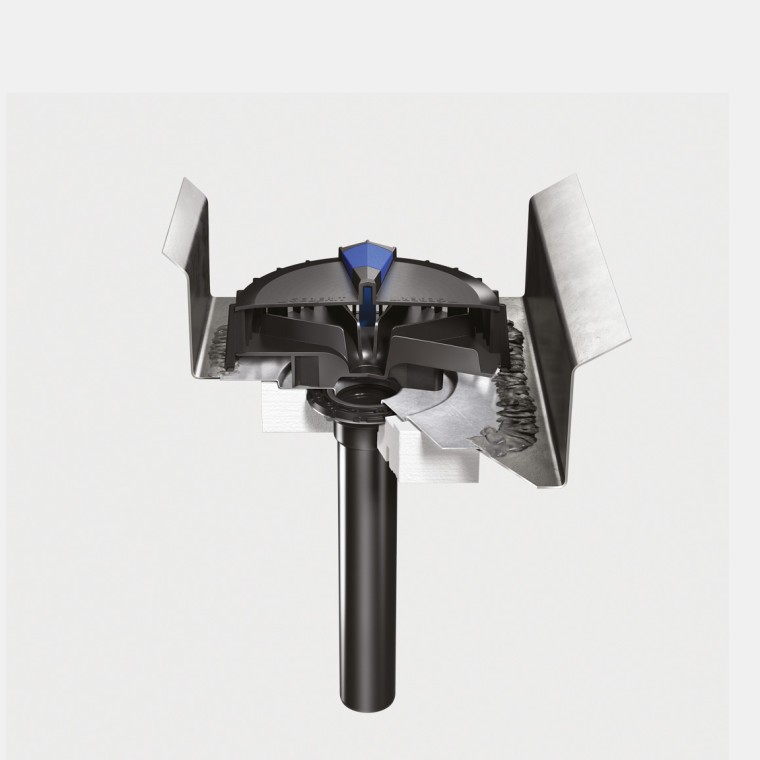

Exemple 3 : grâce à sa conception compacte, le système Geberit Pluvia est également adapté à une installation en chéneau.

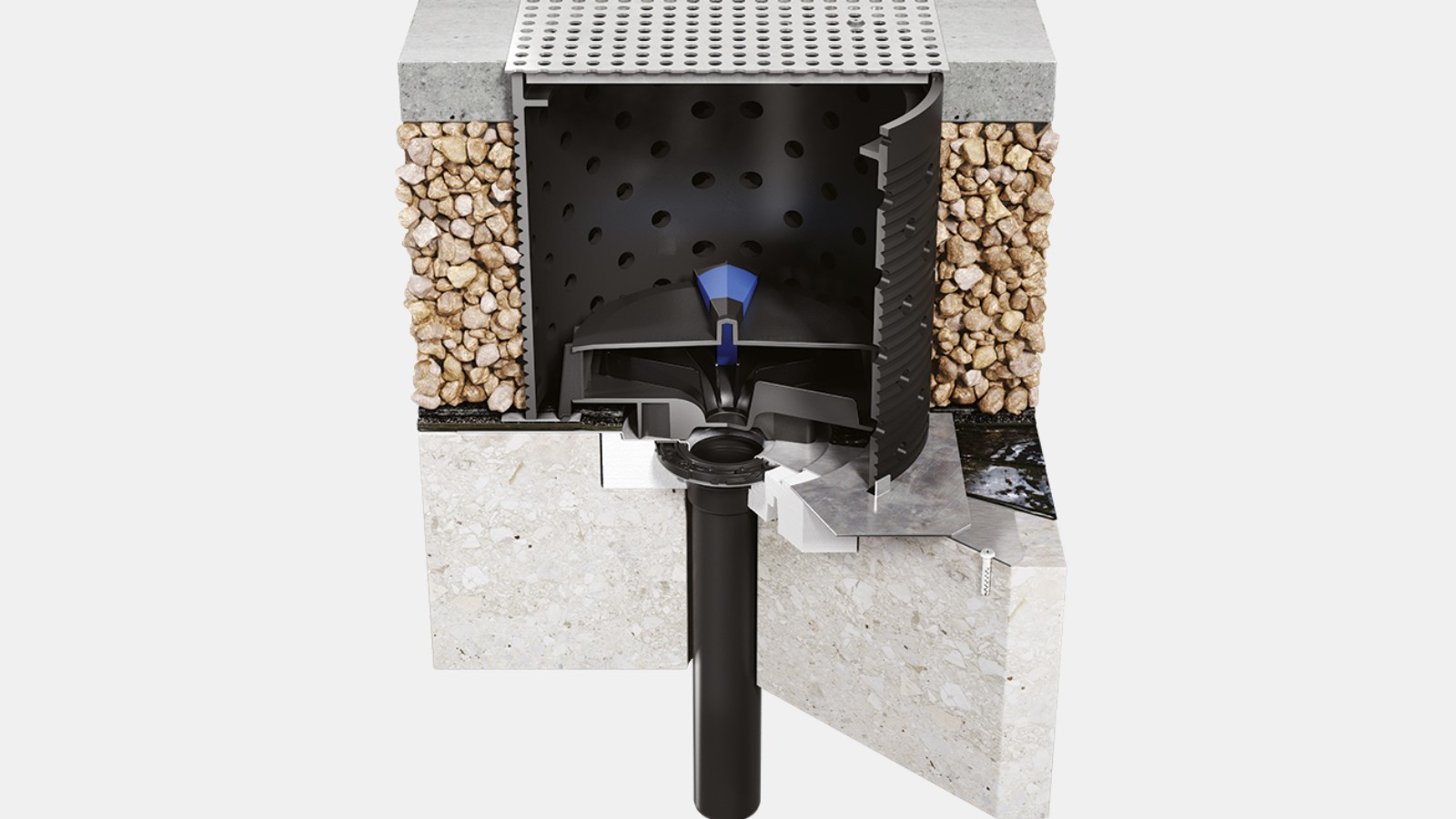

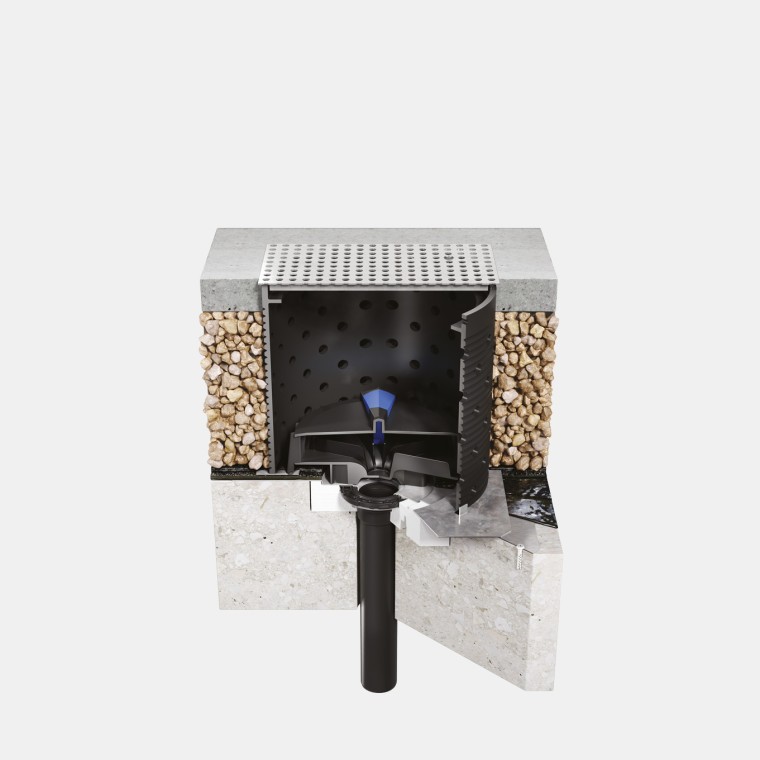

Exemple 4 : dans le cas d’une toiture praticable dotée d’une étanchéité bitumineuse, le système Geberit Pluvia peut être adapté en hauteur à l’aide d’un kit complémentaire.
Système de fixation Geberit Pluvia
Système de fixation Geberit Pluvia
Le système de fixation Geberit Pluvia
- Points de fixation sur le corps du bâtiment requis tous les 2,5 mètres seulement
- Installation simple avec un marteau grâce à des clavettes de fixation universelles
- Fixation à l’aide d’une bande électrosoudable permettant de déterminer ultérieurement les points fixes
- Système idéal pour les toitures en bac acier, les contraintes sur le corps du bâtiment restant faibles
- NOUVEAU : kit de fixation de renfort Geberit Pluvia
Plus de sécurité en cas de distances importantes entre les fixations grâce au kit de fixation de renfort Geberit Pluvia
Tubes Geberit PE
Les tubes Geberit PE éprouvés en polyéthylène haute densité garantissent des raccordements stables et durables pour l’évacuation des eaux de toiture. Ils sont en outre très simples à installer.
Découvrir des contenus similaires
Geberit PE
Grâce à sa résistance aux chocs et aux produits chimiques, Geberit PE convient à de nombreuses applications d’évacuation dans les domaines du bâtiment et de l’industrie.
Geberit ERV
Dotée d'un système de membrane magnétique breveté, la nouvelle valve de retenue d'énergie Geberit ERV s'installe en toiture, à l'extrémité de la colonne de ventilation des eaux usées.
Outils et accessoires pour systèmes d’évacuation
Geberit propose une gamme d’appareils à souder et d’outils de façonnage des tuyaux pour les systèmes Geberit PE et Geberit Silent-db20, ainsi que des accessoires adaptés.
Hydraulique des eaux usées avec Geberit
Geberit garantit l'évacuation des bâtiments et des toitures en toute sécurité - grâce à son expertise, des formations pour les clients et des produits optimisés sur le plan hydraulique.
