Geberit Mapress Acier Carbone pour les circuits fermés
La solution économique

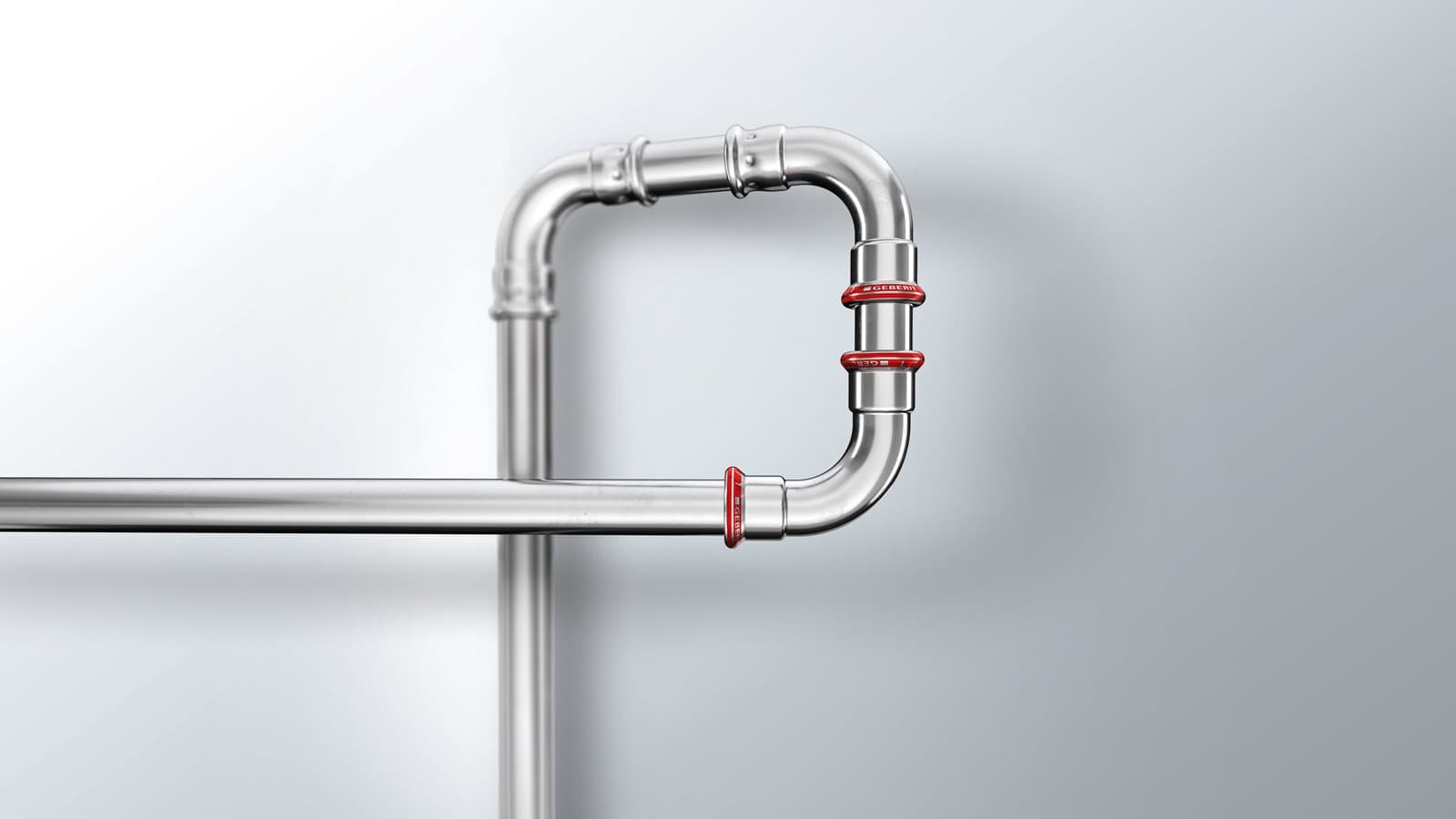

Geberit Mapress Acier Carbone est la solution économique pour des installations de tuyauterie fiables en circuit fermé.
Le système de sertissage éprouvé permet un montage rapide et sûr, sans soudure.
La gamme complète de tuyaux, raccords et joints offre une grande flexibilité, de la construction résidentielle aux installations industrielles. Pour les applications spécifiques, les tuyaux existent également en modèle avec galvanisation à l'intérieur et à l'extérieur.
Principales applications et domaines d'utilisation
Geberit Mapress Acier Carbone convient à diverses applications et, contrairement à d'autres matériaux, son prix est attractif.
Chauffage et refroidissement dans la technique du bâtiment
Geberit Mapress Acier Carbone ne convient pas seulement aux conduites de refroidissement, mais peut également être utilisé dans les circuits fermés de chauffage, par exemple pour le chauffage au sol, les radiateurs ou les convecteurs.

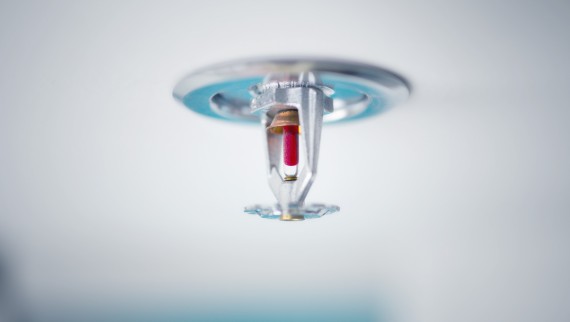

Sprinklers et conduites d'eau d'extinction
Geberit Mapress Acier Carbone est testé et homologué pour les sprinklers « à eau » et les conduites d'eau d'extinction.
Carburants et huiles
Geberit Mapress Acier Carbone est adapté et homologué pour le mazout de chauffage, le diesel ainsi que les huiles moteur, de boîte de vitesses et de lubrification.
Conduites d'air comprimé
Pour la distribution d'air comprimé, Geberit Mapress Acier Carbone peut être utilisé en fonction de la qualité d'air comprimé requise.
Avantages de Geberit Mapress Acier Carbone Revêtement adapté à chaque application
Les tuyaux Geberit Mapress Acier Carbone sont proposés avec un revêtement en PP, galvanisés à l'extérieur et à l'intérieur.
Geberit Mapress Acier Carbone, galvanisé à l'extérieur : la galvanisation offre une protection éprouvée contre la corrosion extérieure et rend le système particulièrement économique. Une solution robuste pour les installations fermées de chauffage, de refroidissement et industrielles.
Geberit Mapress Acier Carbone, galvanisés à l'intérieur et l'extérieur : pour une sécurité maximale, la galvanisation des deux côtés assure une protection fiable contre la corrosion intérieure et extérieure. Idéal pour les applications exigeantes telles que les installations de sprinklers, d'eau d'extinction et d'air comprimé.
Geberit Mapress Acier Carbone avec revêtement en PP : le revêtement en PP blanc crème offre une protection fiable contre la corrosion extérieure et garantit une installation apparente propre et esthétique. Idéal pour les tracés de canalisations visibles où la fonctionnalité et l'esthétique comptent tout autant l'une que l'autre.
Aperçu de Geberit Mapress Acier Carbone
Faits et chiffres
Aperçu de la gamme
- 11 diamètres nominaux d12 à d108
- Environ 500 raccords
- Tuyaux en acier carbone avec revêtement en plastique ; galvanisés à l'extérieur et à l'intérieur/l'extérieur
- Large gamme d'adaptateurs et de transitions vers d'autres systèmes
Dimensions
Dimensions de tuyaux disponibles
| Diamètre nominal (DN) | d (mm) | Geberit Mapress Acier Carbone avec revêtement en PP | Geberit Mapress Acier Carbone, extérieur galvanisé | Geberit Mapress Acier Carbone, intérieur et extérieur galvanisés |
|---|---|---|---|---|
| 10 | 12,0 | |||
| 12 | 15,0 | |||
| 15 | 18,0 | |||
| 20 | 22,0 | |||
| 25 | 28,0 | |||
| 32 | 35,0 | |||
| 40 | 42,0 | |||
| 50 | 54,0 | |||
| 65 | 76,1 | |||
| 80 | 88,9 | |||
| 100 | 108,0 |
Raccords
Raccords disponibles

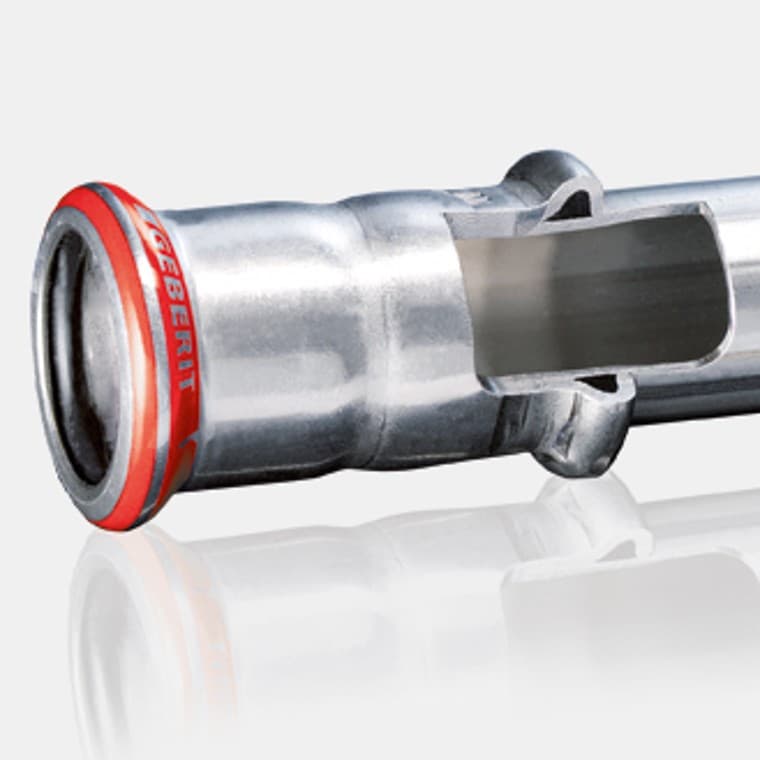

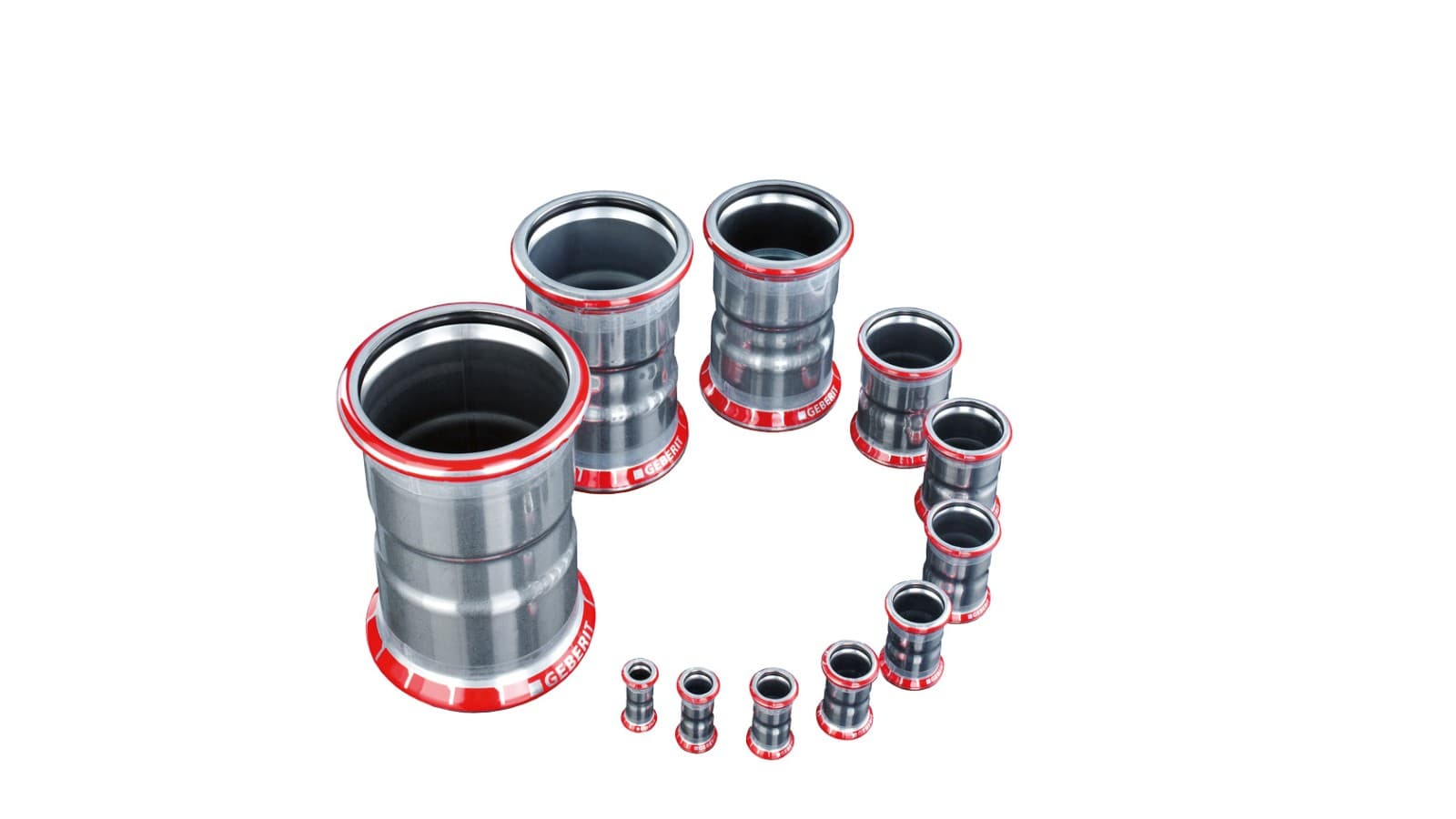

Raccords à sertir Geberit Mapress Acier Carbone
- Acier non allié 1.0034, extérieur galvanisé, avec couche de protection chromatique

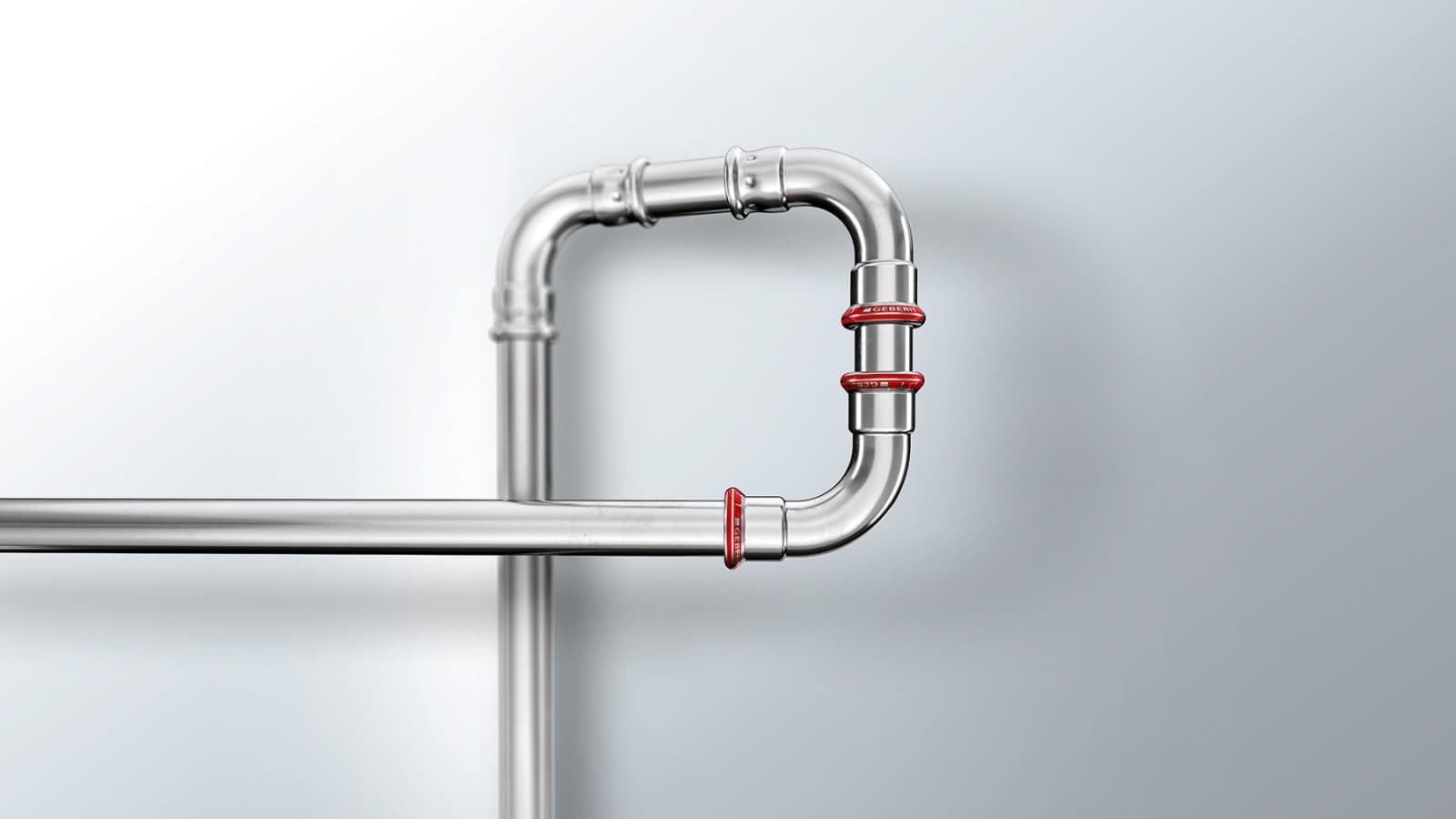

- L'indicateur de sertissage rouge indique que le matériau est en acier carbone
- Diamètre de tuyau imprimée sur l'indicateur de sertissage

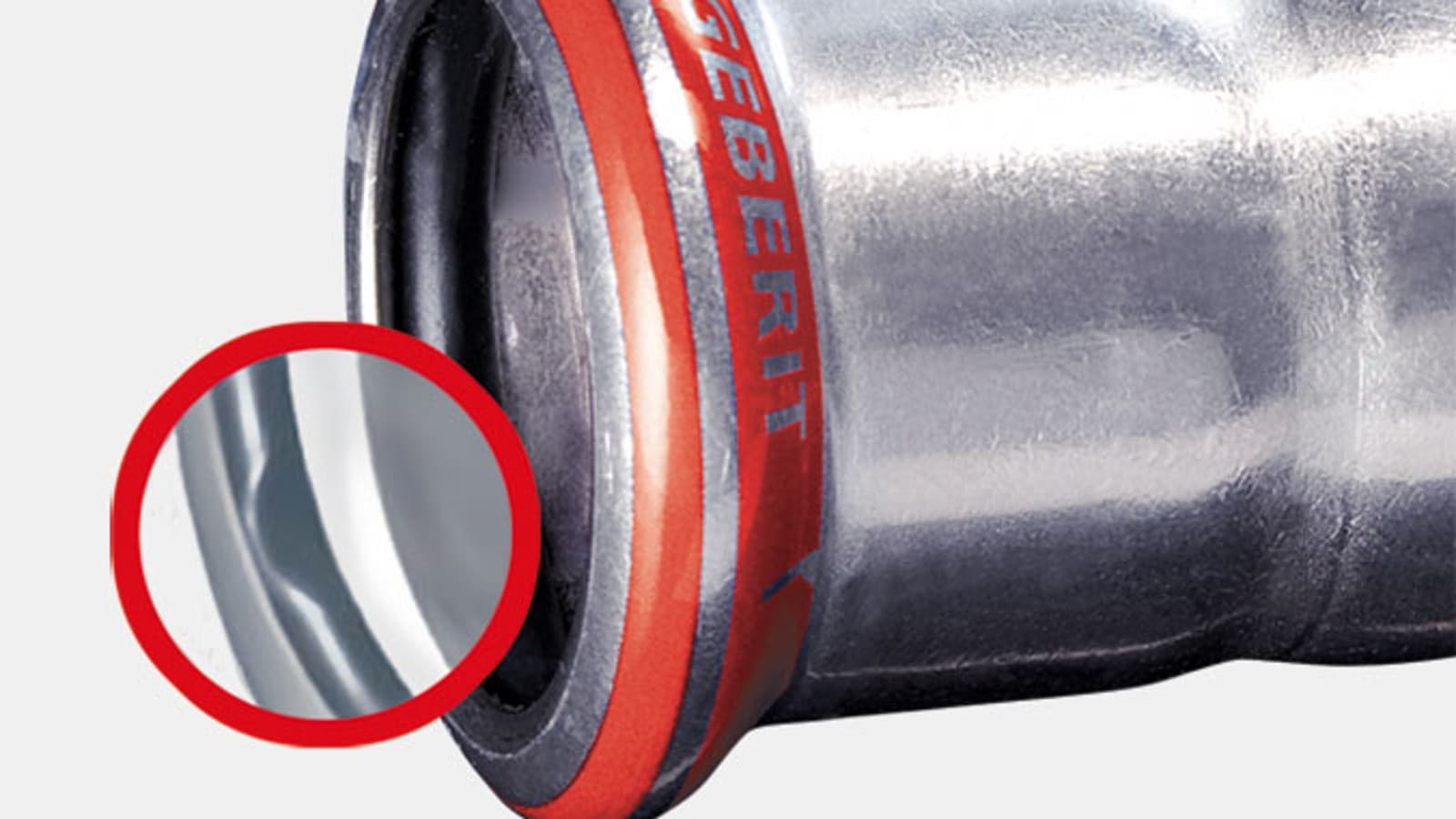

- Les raccords non sertis présentent des fuites et sont immédiatement détectables pendant l'essai de pression
- Bouchon de protection empêchant les salissures
- Plus de 500 raccords différents disponibles

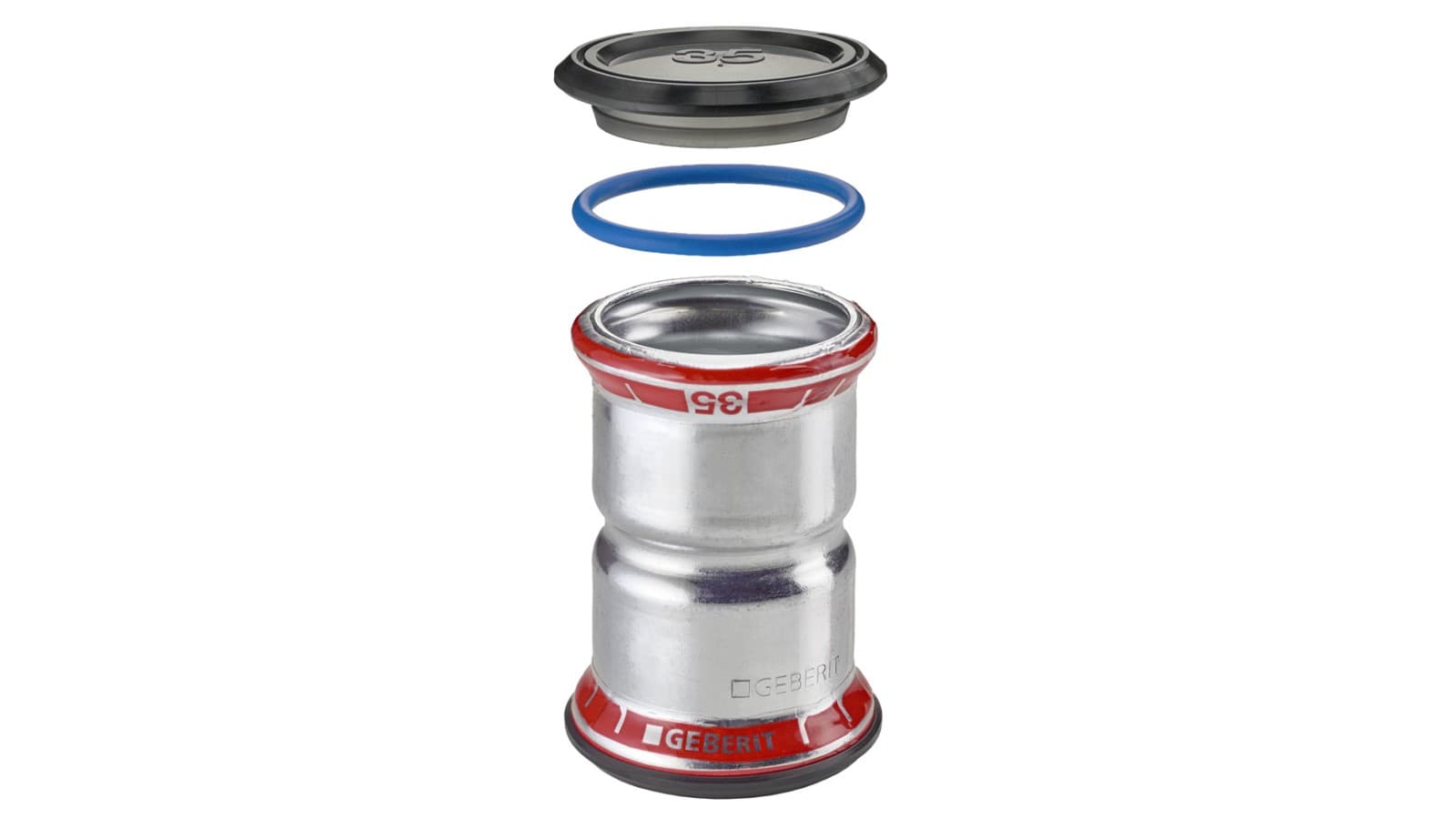

Geberit Mapress Acier Carbone, FKM bleu
- Acier non allié 1.0034, extérieur galvanisé, avec couche de protection chromatique
- Pour une utilisation avec des fluides contenant de l'huile et d'autres exigences spécifiques
- Indicateur de sertissage permettant de vérifier que les raccords ont été correctement sertis
- Indicateur de sertissage rouge indique que le matériau est en acier carbone
- Joint d'étanchéité FKM bleu et bouchon de protection noir pour une utilisation avec des fluides contenant de l'huile et d'autres exigences
- Disponible dans les dimensions d15 à d108
Joints
Joints disponibles
Vous trouverez toutes les applications de Geberit Mapress Acier Carbone, y compris les joints disponibles, dans l'aperçu des applications. Respectez les indications correspondantes.

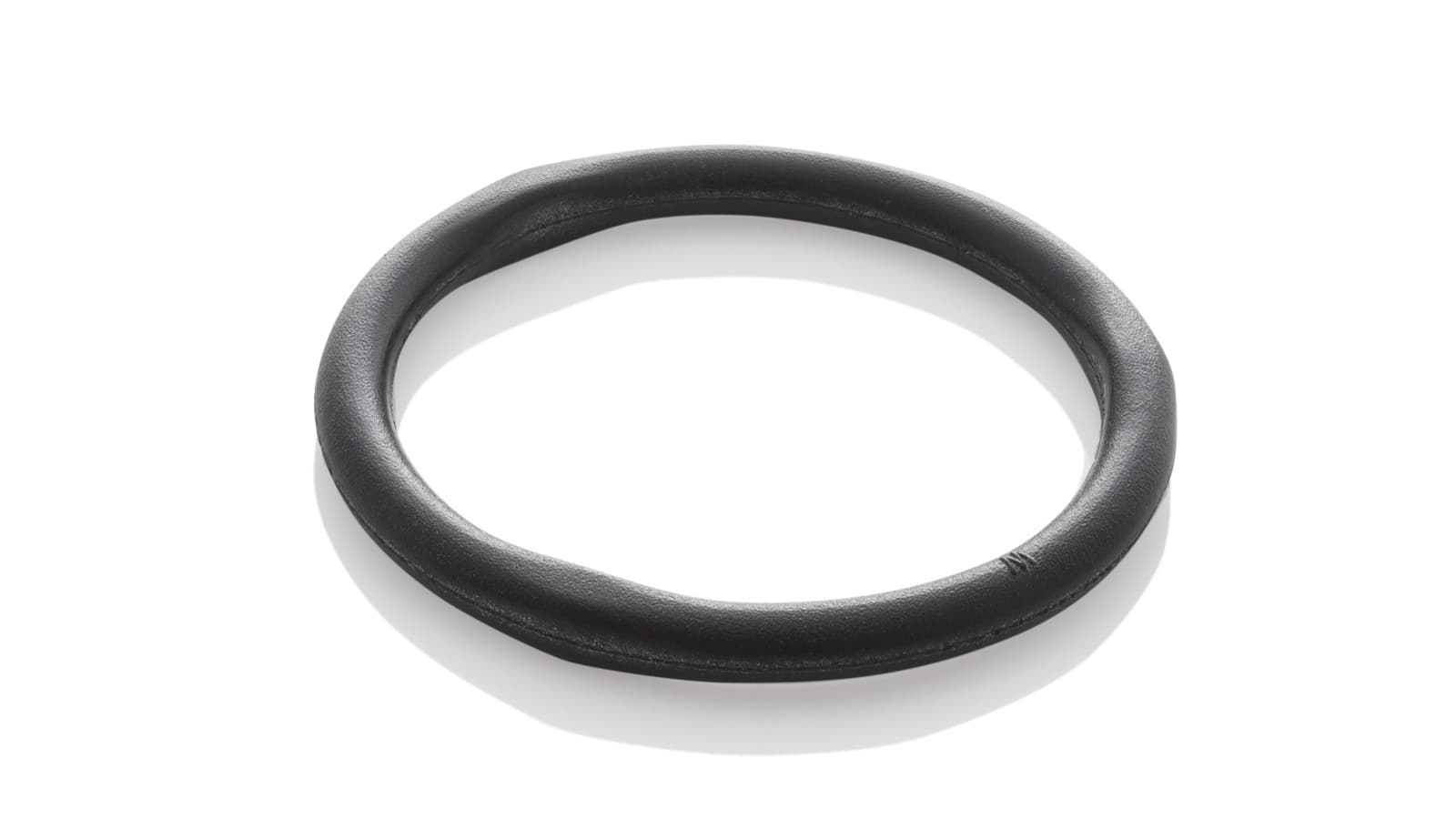

Joint d'étanchéité CIIR, noir
Applications générales utilisant Geberit Mapress Acier Carbone et le joint d'étanchéité CIIR noir :
- Eau de chauffage
- Eau de refroidissement sans antigel
- Eau de refroidissement avec antigel
- Eau de chauffage urbain ≤ 120 °C
- Eau d'extinction (humide)
- Sprinkler (humide)
- Air comprimé (classe de pureté de l'huile 0 à 3)
- Gaz inertes

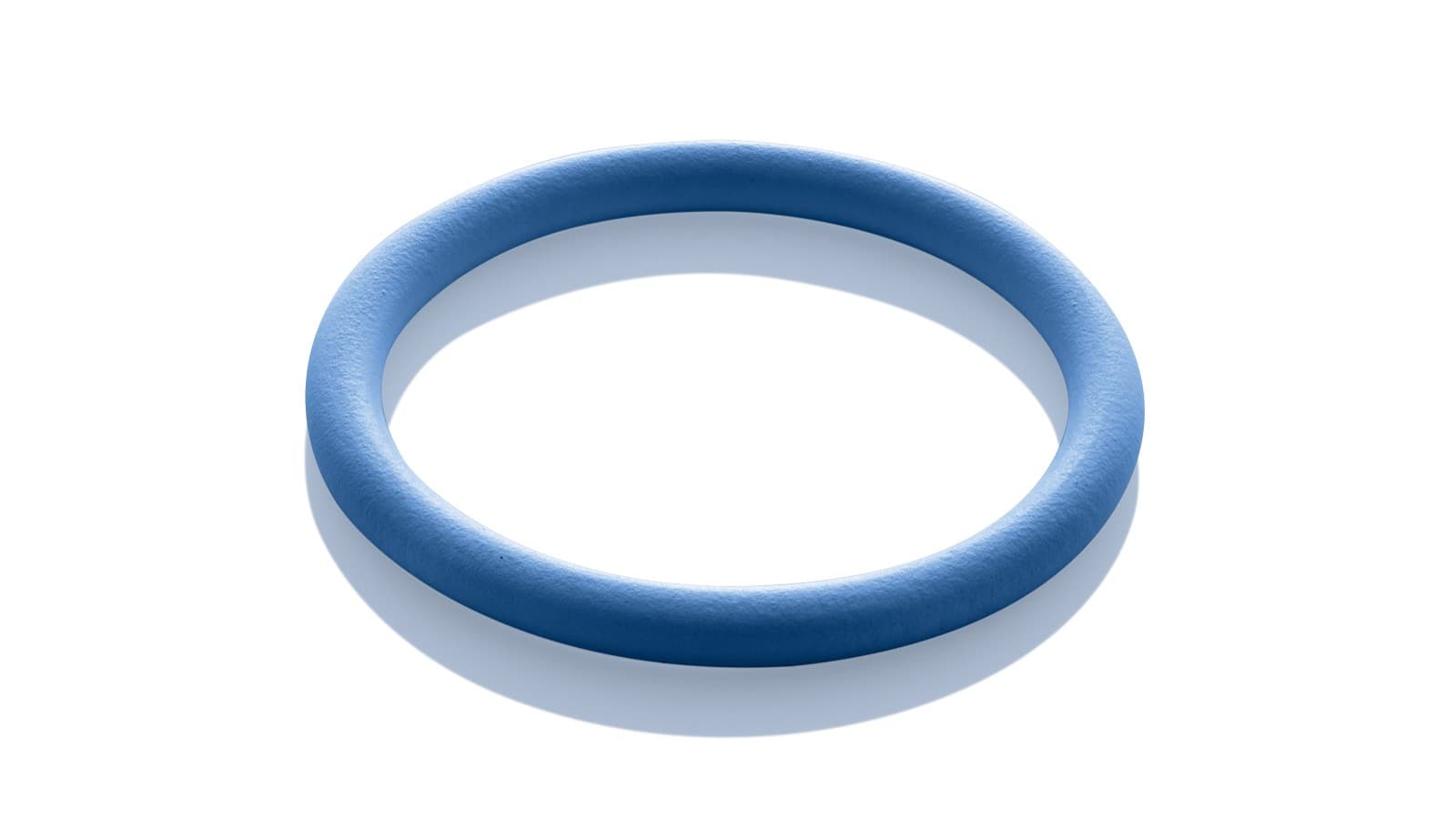

Joint d'étanchéité FKM, bleu
Applications générales utilisant le système Geberit Mapress Acier Carbone et le joint d'étanchéité FKM bleu :
- Eau de chauffage urbain ≤ 140 °C
- Fluide caloporteur (solaire)
- Huiles minérales
- Carburants
- Air comprimé (classe de pureté de l'huile 0 à X)

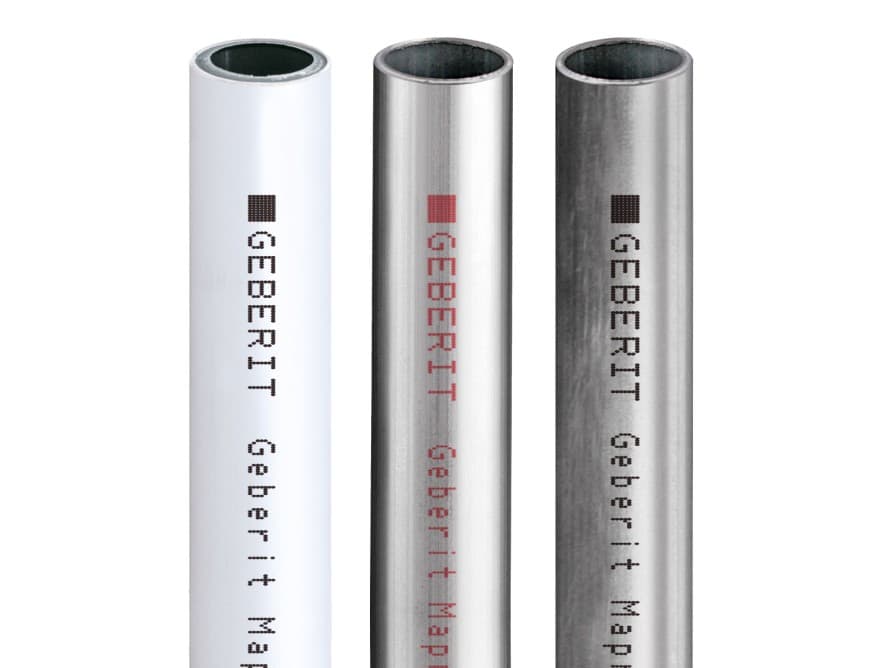

Tuyaux
Gamme de tuyaux
Tuyau Geberit Mapress Acier Carbone avec revêtement en matière synthétique (PP)
- Discret, idéal pour une installation apparente
- Acier non allié 1.0034
- Dimensions disponibles de DN10 à DN50
- Revêtement en matière synthétique PP, blanc crème (RAL 9001)

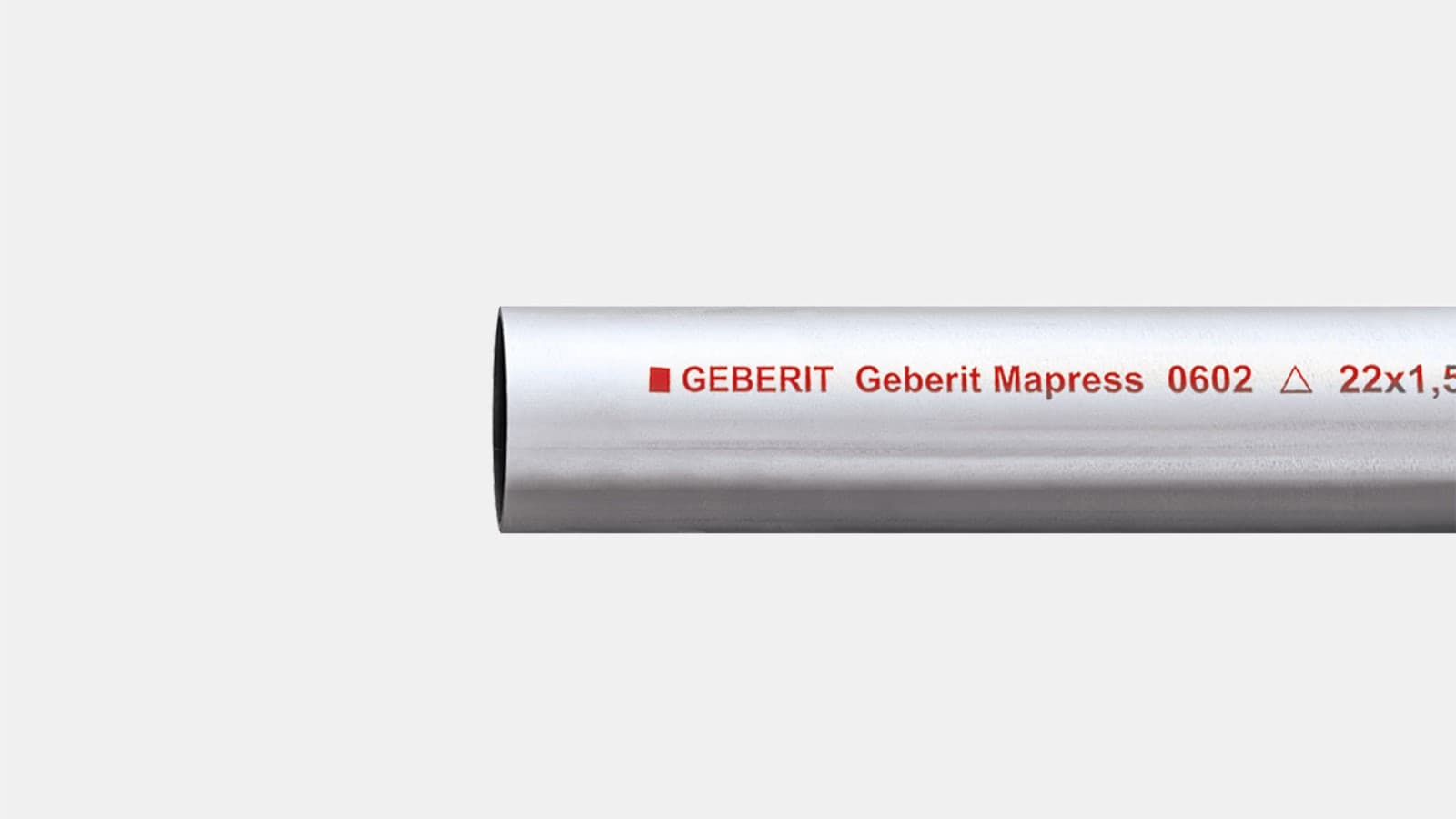

Tuyau Geberit Mapress Acier Carbone, extérieur galvanisé
- Idéal pour des installations économiques
- Acier non allié 1.0034
- Dimensions disponibles de DN10 à DN100
- Protection contre la corrosion par galvanisation
- Marquage de couleur rouge

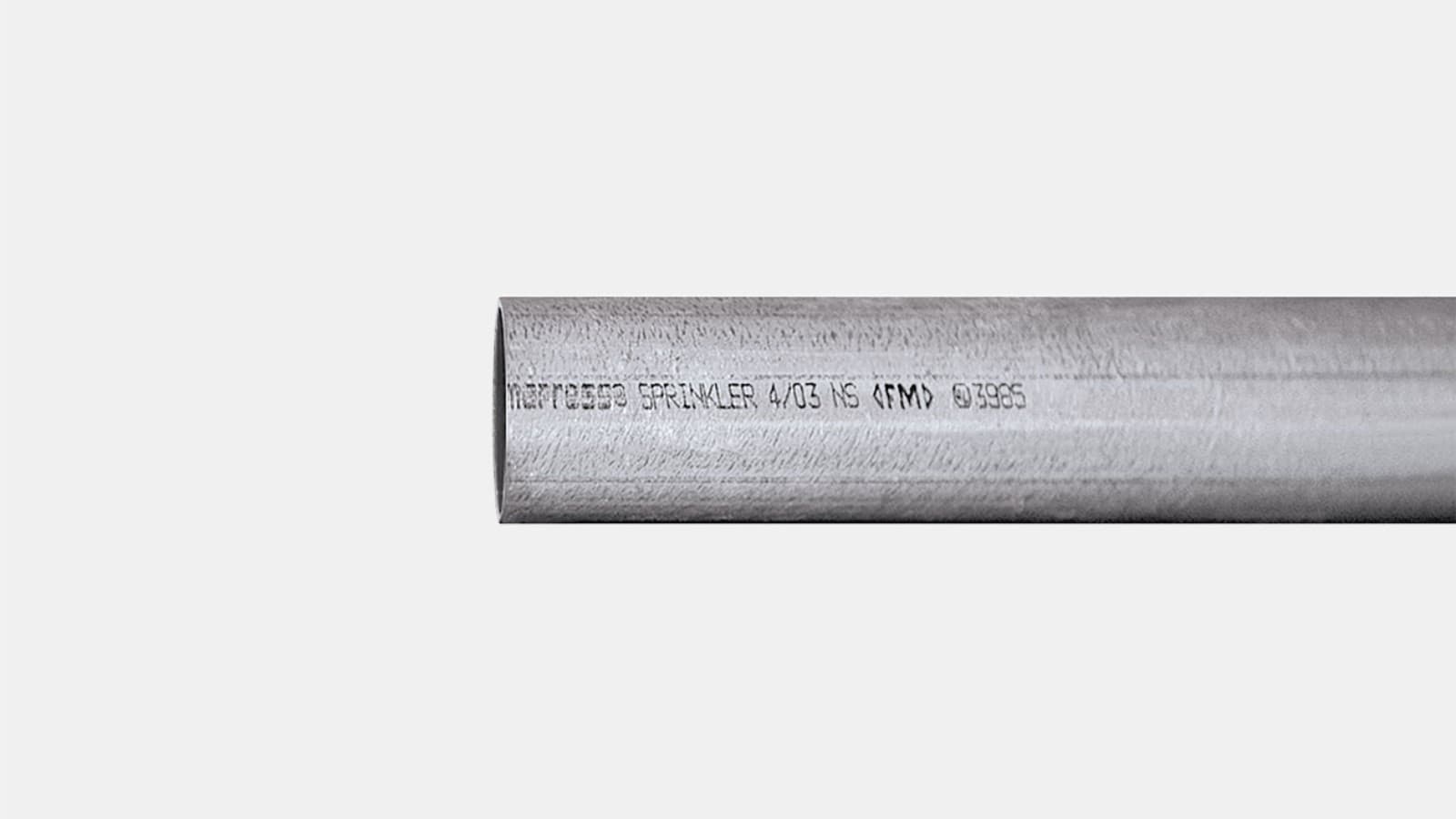

Tuyau Geberit Mapress Acier Carbone, intérieur et extérieur galvanisés
- Idéal pour les sprinklers, ainsi que les installations d'air comprimé et d'eau d'extinction
- Homologation VdS pour les systèmes de sprinklers humides
- Label de qualité « FM Approved » pour les installations d'extinction à eau fixes et les systèmes de sprinklers
- Acier non allié 1.0215
- Tuyaux galvanisés à l'intérieur et à l'extérieur
- Dimensions disponibles de DN12 à DN100
- Marquage de couleur noire
Déclaration environnementale de produit
Déclaration environnementale de produit (EPD)
Les Déclarations environnementales de produits (Déclarations environnementales de produits, EPD) garantissent la transparence et permettent de comparer les produits en fonction de leur impact environnemental.
Pour Geberit Mapress Acier Carbone, des déclarations environnementales de produits sont disponibles pour les tuyaux et les raccords les plus courants :
Installation
Procédure d'installation
Pour l'installation de Geberit Mapress, Geberit propose unegamme de sertisseuses, de mâchoires et de collerettes.
Remarque : l'installation de Geberit Mapress d12 à d88.9 diffère de celle de Geberit Mapress d108.
Trouvez le système de canalisation qui vous convient le mieux
Gamme de produits Geberit Mapress Acier Carbone Articles, informations techniques et plus encore
Avez-vous des questions? Nous sommes heureux de vous aider
Nos experts vous conseillent dans la planification, l'installation et autres sujets sur votre projet. Ils seront ravis de vous aider sur l'élaboration de celui-ci de la meilleure façon possible avec nos produits.
Questions fréquentes sur Geberit Mapress Acier Carbone
Dans quels cas Geberit Mapress Acier Carbone est-il la solution idéale ?
Geberit Mapress Acier Carbone est adapté aux circuits fermés dans les installations de chauffage, de refroidissement et industrielles. L'acier carbone estplus économiqueque d'autres matériaux dans les réseaux de conduites de grandes dimensions.
Grâce à Geberit PipeSelect, vous pouvez vérifier la résistance chimique à différents fluides et obtenir, en quelques clics, une réponse définitive quant à l'adéquation de Geberit Mapress Acier Carbone à votre application.
Existe-t-il des consignes de montage spécifiques pour les installations exposées à la corrosion ?
Oui. Pour les installations exposées à la corrosion, une mise en œuvre soignée, l'utilisation de fluides pauvres en oxygène, des combinaisons de matériaux adaptées et le respect des consignes de montage et d'exploitation de Geberit Mapress Acier Carbone sont essentiels.
Dans quels cas ne faut-il pas utiliser Geberit Mapress Acier Carbone ?
Geberit Mapress Acier Carbone n'est pas adapté à l'eau potable, aux circuits ouverts ou aux systèmes soumis à un apport permanent d'oxygène.
L'acier carbone peut-il être combiné avec d'autres matériaux ?
Nous déconseillons d'utiliser Geberit Mapress Acier Carbone avec d'autres matériaux.
