Geberit PE SuperTube Evacuation optimisée sur le plan hydraulique dans les immeubles de grande hauteur
Drainage optimisé hydrauliquement de bâtiments de grande hauteur
Grâce à une interaction parfaite entre les différents composants du système, la technologie Geberit PE SuperTube permet de créer des installations d’évacuation des eaux usées particulièrement peu encombrantes dans les immeubles.
Avec le système Geberit PE SuperTube, il n’est plus nécessaire de créer des conduites de ventilation parallèles. Les surfaces utiles et habitables sont ainsi optimisées.
L’utilisation de conduites de plus petites dimensions permet de réduire la taille des gaines, tout en conservant une capacité d’écoulement élevée de 12 l/s avec un diamètre d110.
Geberit SuperTube en bref Fonctionnement du système d’évacuation

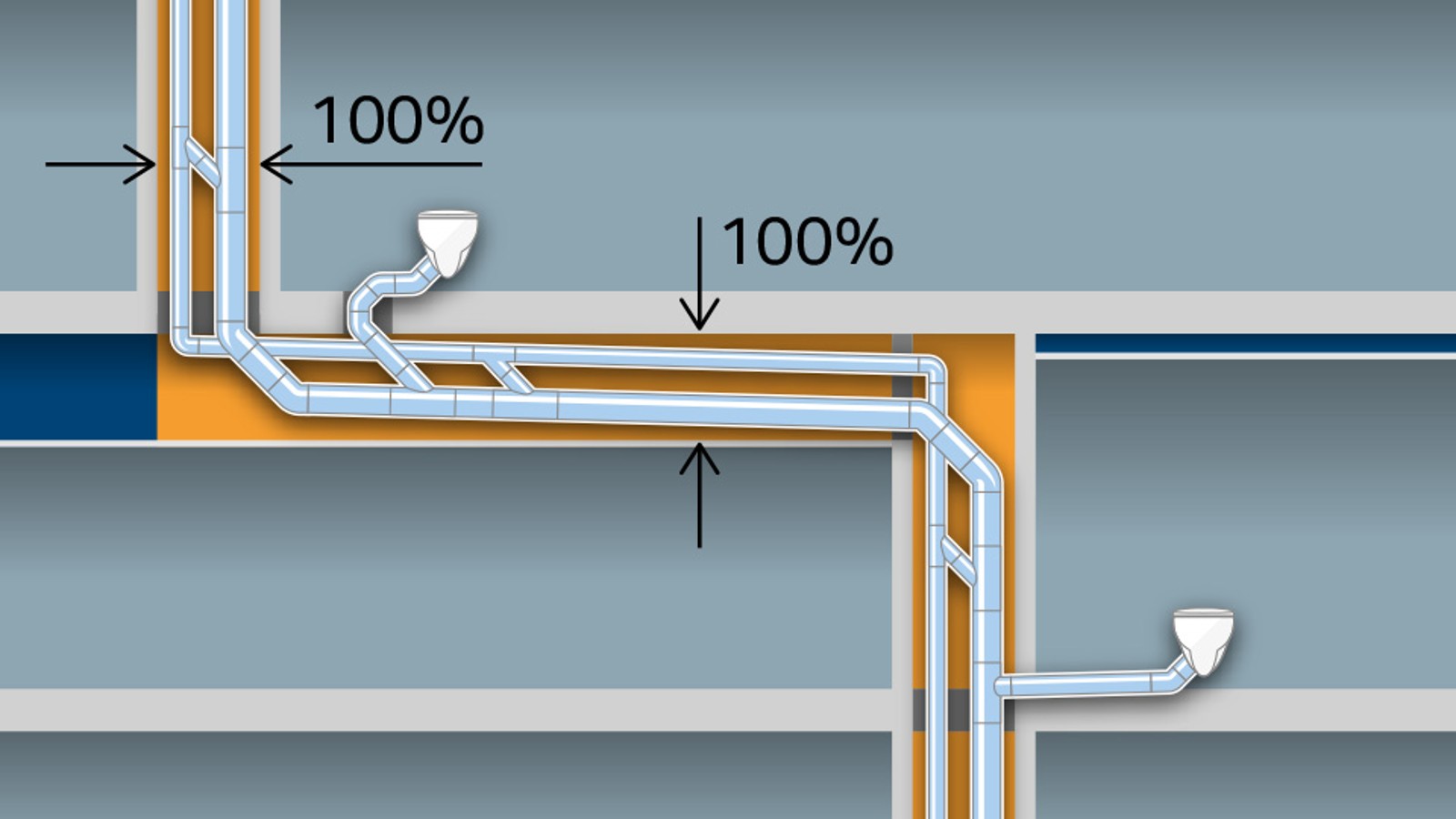

Les systèmes conventionnels d’évacuation utilisés dans les immeubles de grande hauteur sont généralement de dimension d160 et dotés d’une ventilation secondaire supplémentaire de dimension d90. Ils nécessitent donc beaucoup de place. Un espace suffisant doit aussi être prévu dans les dalles, afin de créer les pentes pour les conduites horizontales. La capacité d’écoulement d’un système conventionnel est de 12,4 l/s.

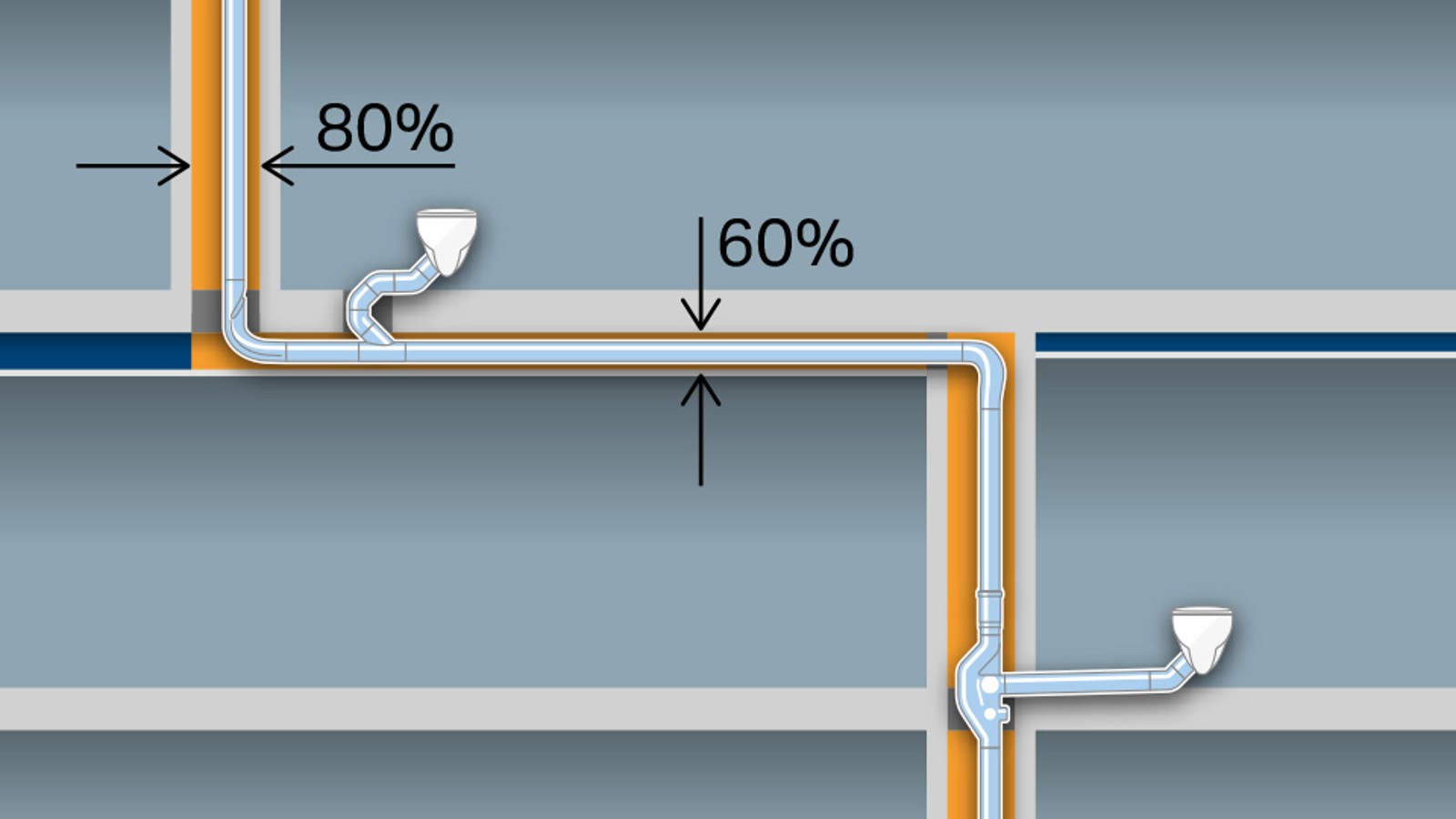

Le système d’évacuation Geberit SuperTube est optimisé sur le plan hydraulique et nécessite moins de place, ce qui se traduit par plus d’espace habitable et utile. Grâce à la technologie Geberit SuperTube, une colonne d’air continue se forme dans la conduite de chute. La conduite de chute atteint alors une capacité d’écoulement de 12 l/s, même avec une dimension plus petite (d110) et sans ventilation secondaire supplémentaire. Les colonnes horizontales peuvent être posées sans pente sur une longueur pouvant atteindre 6 mètres.
Plus de silence et de confort avec Geberit Silent-db20
Le silence est précieux. Le système d’évacuation Geberit Silent-db20 est une solution gain de place pour les immeubles de grande hauteur qui répond aux exigences élevées en matière d’isolation phonique.
Il minimise les nuisances sonores provenant des appartements voisins et garantit un confort maximal.
Outils de planification utiles pour Geberit PE SuperTube
Geberit ProPlanner
You can use Geberit ProPlanner to convert a conventional drainage system into a Geberit SuperTube system in just a few steps. Geberit ProPlanner automatically replaces standard branches and bends with SuperTube fittings from Geberit PE.
Geberit BIM Plug-in
The Geberit BIM Plug-in for Autodesk® Revit® is an integrated tool that brings all Geberit planning and calculation tools for Autodesk Revit together in an integrated application.
BIM content for Geberit PE SuperTube fittings is also available in the catalogue module.
Geberit ProPlanner
Le logiciel Geberit ProPlanner permet de convertir un système d’évacuation conventionnel en un système Geberit SuperTube en quelques étapes seulement. Les embranchements et coudes standards sont alors automatiquement remplacés par des raccords SuperTube issus de l’assortiment Geberit PE.
Geberit BIM Plug-in
Geberit BIM Plug-in pour Autodesk® Revit® est un outil complet qui regroupe tous les outils de planification et de calcul Geberit pour Autodesk Revit en une seule application intégrée.
Dans le module catalogue, les données BIM sont également disponibles pour les raccords Geberit PE SuperTube.

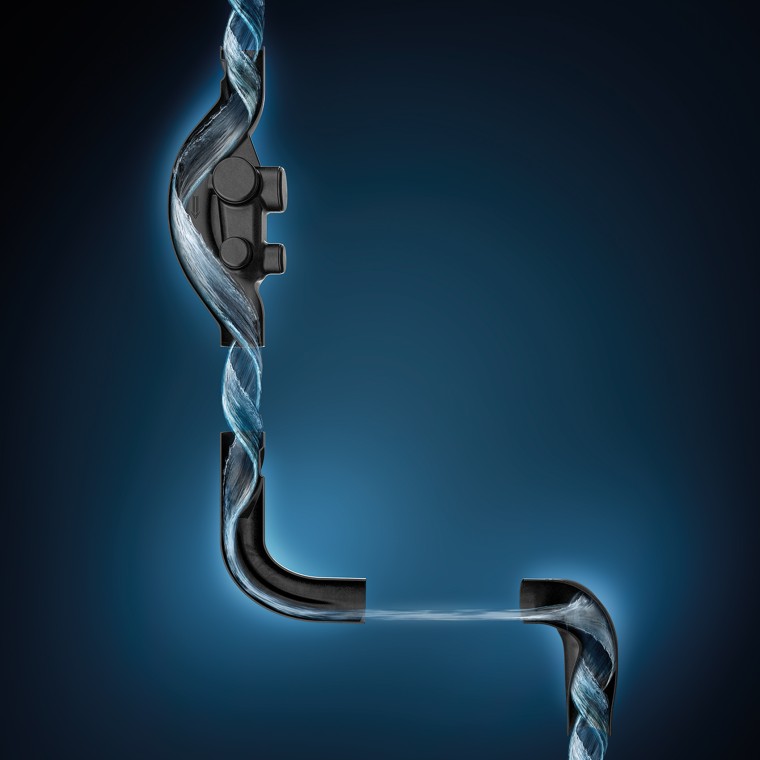

Une interaction parfaite
Le raccord Sovent Geberit PE confère un mouvement rotatoire à l’eau évacuée.
Pièces optimisées du point de vue hydraulique Geberit PE SuperTube
Avez-vous des questions? Nous sommes heureux de vous aider
Nos experts vous conseillent dans la planification, l'installation et autres sujets sur votre projet. Ils seront ravis de vous aider sur l'élaboration de celui-ci de la meilleure façon possible avec nos produits.
Trois raccords qui font toute la différence
Raccord Sovent Geberit PE d110
Avec sa géométrie optimisée, le raccord Sovent Geberit PE guide l’eau à travers la conduite de chute, lui confère une rotation et la presse ainsi contre la paroi de la conduite. Grâce à ce flux annulaire, une colonne d’air stable et continue se forme à l’intérieur de la conduite, qui garantit une performance d’écoulement de 12 l/s.
Coude BottomTurn Geberit PE
En cas de changement de direction, le coude BottomTurn Geberit PE entraîne la rupture de la paroi d’eau et transforme le flux annulaire en flux laminaire sans interrompre la colonne d’air. Cette déviation s’accompagne d’une perte d’impulsion nettement moins importante que dans les solutions classiques.
Coude BackFlip Geberit PE
L’intérieur torsadé du coude BackFlip Geberit PE confère au flux laminaire entrant un mouvement rotatoire qui le transforme en flux annulaire avant l’évacuation dans la conduite verticale tout en garantissant le maintien de la colonne d’air dans la colonne de chute en aval.
