Geberit Silent-PP Évacuation silencieuse à emboîter
Geberit Silent-PP est un système d'évacuation optimisé sur le plan acoustique et rentable qui offre une installation rapide et facile. Ses tubes robustes à trois couches sont adaptés à une utilisation en tant que colonnes et tubes de raccordement dans les bâtiments ayant des exigences modérées en matière d'isolation acoustique.
Le système d'évacuation Geberit Silent-PP offre une solution d'évacuation idéale pour différents types de bâtiments, y compris les maisons conçues pour un ou deux ménages, ainsi que pour de nombreuses autres applications.
Pour les projets ayant des exigences d'isolation acoustique légèrement plus élevées, ou comme alternative économique, les tubes de raccordement Geberit Silent-PP peuvent également être combinés avec les colonnes Silent-Pro ou Silent-db20.
De bonnes raisons de choisir le système Geberit Silent-PP
Optimisation contre le bruit
Ce système d’évacuation est optimisé contre le bruit grâce à son poids élevé et à un design spécifique.
Installation simple
Les raccords et les tubes s’emboîtent sans outil supplémentaire.
Alternative économique
En fonction des exigences en matière d’isolation phonique, le système Geberit Silent-PP peut être utilisé comme alternative aux systèmes à haute isolation acoustique.
Etanchéité fiable

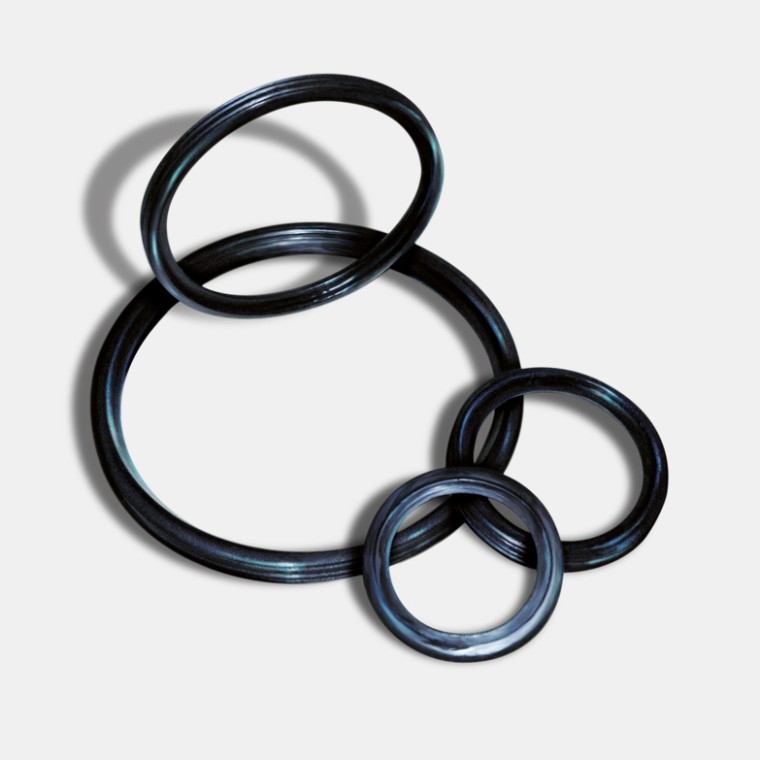

Les joints à lèvres en EPDM éprouvés garantissent une étanchéité fiable et durable du système d’évacuation.
Principales applications et domaines d’utilisation
Evacuation des eaux de toiture conventionnelle
La bague à serrer Geberit permet de réaliser un emboîtement résistant à la force longitudinale. Geberit Silent-PP peut ainsi être utilisé pour les conduites d’eaux pluviales intérieures et conventionnelles.
Evacuation des bâtiments avec séparateurs de graisses
Le système Geberit Silent-PP convient à l’évacuation des eaux usées contenant des huiles et des graisses dans le secteur de la restauration ou dans les environnements commerciaux, à condition de remplacer les joints d’étanchéité en EPDM montés en usine par le joint à lèvres Geberit en NBR.
Aspirateur centralisé
Le système Geberit Silent-PP peut être utilisé dans les installations d’aspiration centralisée des habitations pour l’évacuation de la poussière domestique ordinaire.
Projets soumis à des exigences en matière de protection incendie
Des tests incendie selon la norme EN 1366-3 ont été effectués pour de nombreuses configurations d’installation différentes. En combinaison avec la manchette coupe-feu Geberit RS90 Plus EN, le système d’évacuation à emboîter Geberit Silent-PP est homologué pour une résistance au feu de 90 minutes (ETA/ETB).
Avantages du système Geberit Silent-PP
Répond aux exigences d'isolation acoustique
Le système d'évacuation Geberit Silent-PP est idéal pour l'installation rapide, économique et insonorisée de systèmes d'évacuation. Les raccords optimisés sur le plan hydraulique garantissent une capacité d'évacuation plus élevée et une réduction du bruit dans le tuyau d'évacuation.
Geberit Silent-PP est soutenu par des rapports d'isolation acoustique pour une large gamme de situations de construction. L'outil de compétence en matière d'isolation acoustique de Geberit aide à déterminer si votre situation de construction répond aux normes requises.

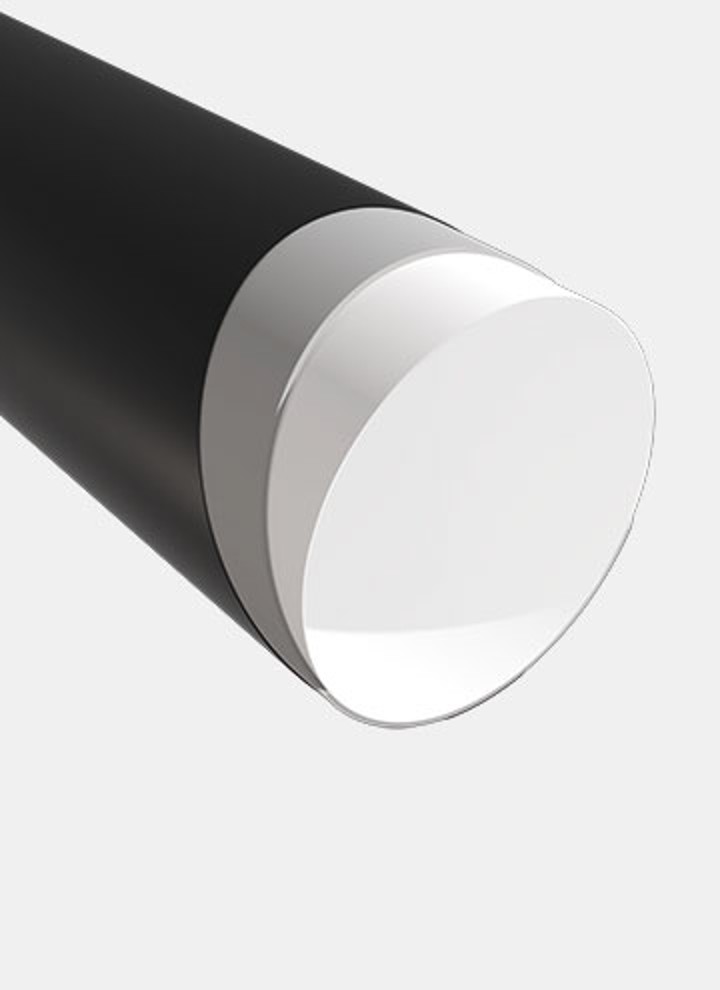

La structure du matériau PP-HD à trois couches renforcé par des minéraux du système de tube réduit le bruit de l'eau qui s'écoule.

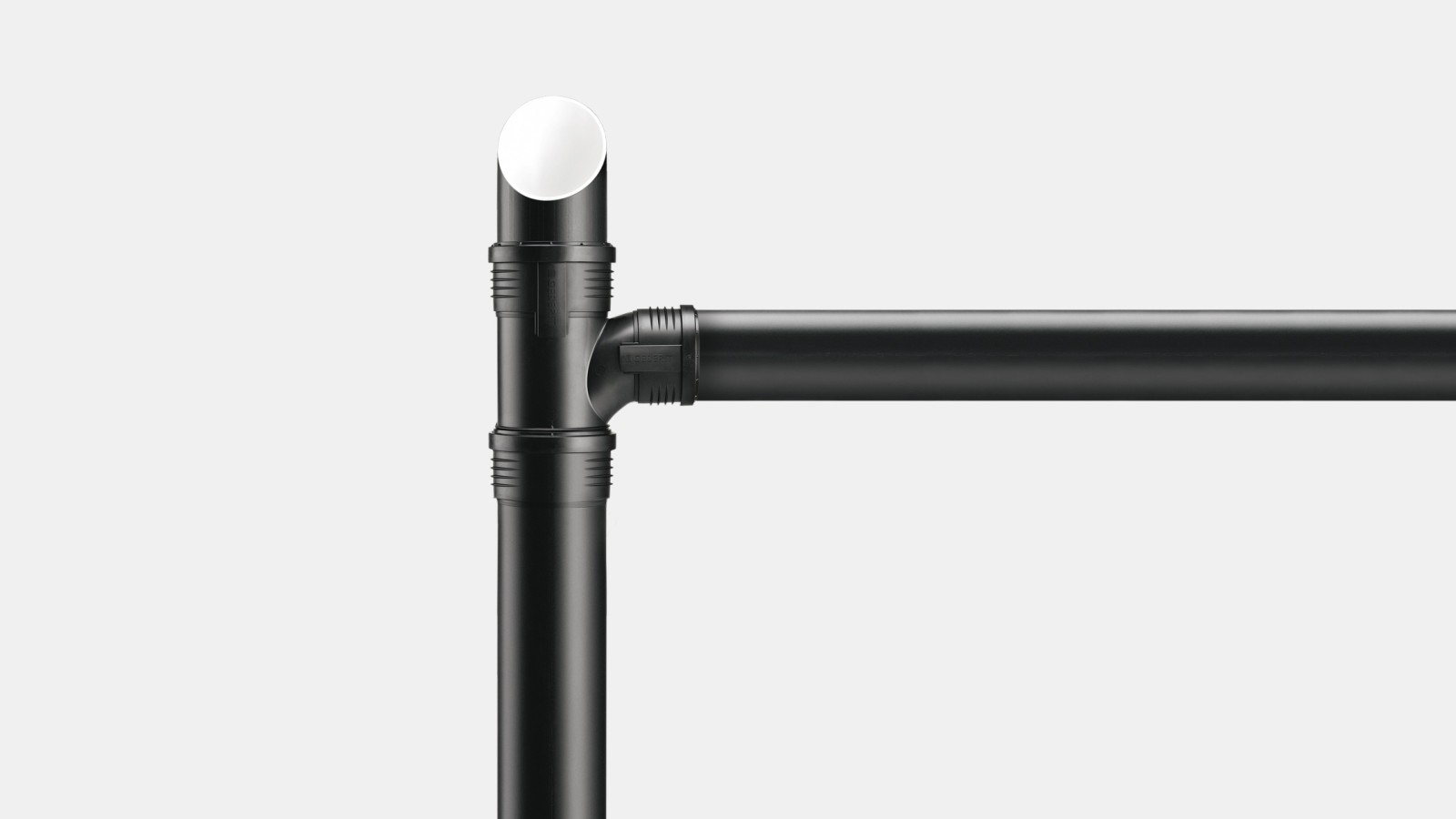

Le système de raccordement Push-fit Geberit Silent-PP est donc le choix idéal pour des raccordements au sol rapides et optimisés du point de vue acoustique - et il peut également être utilisé pour les colonnes.
Système d'évacuation par emboîtement pour une installation facile
Le système d'évacuation par emboîtement peut être assemblé rapidement et facilement sans outils supplémentaires. Le joint EPDM peut être retiré au préalable pour un essai de montage et remis en place sans difficulté. Les joints sont déjà légèrement lubrifiés pour faciliter le travail.

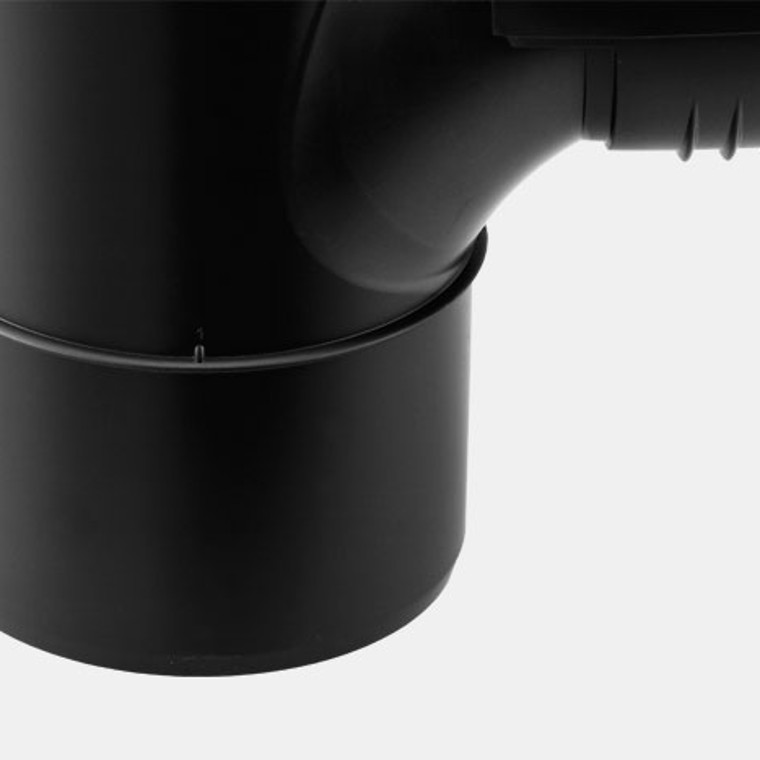

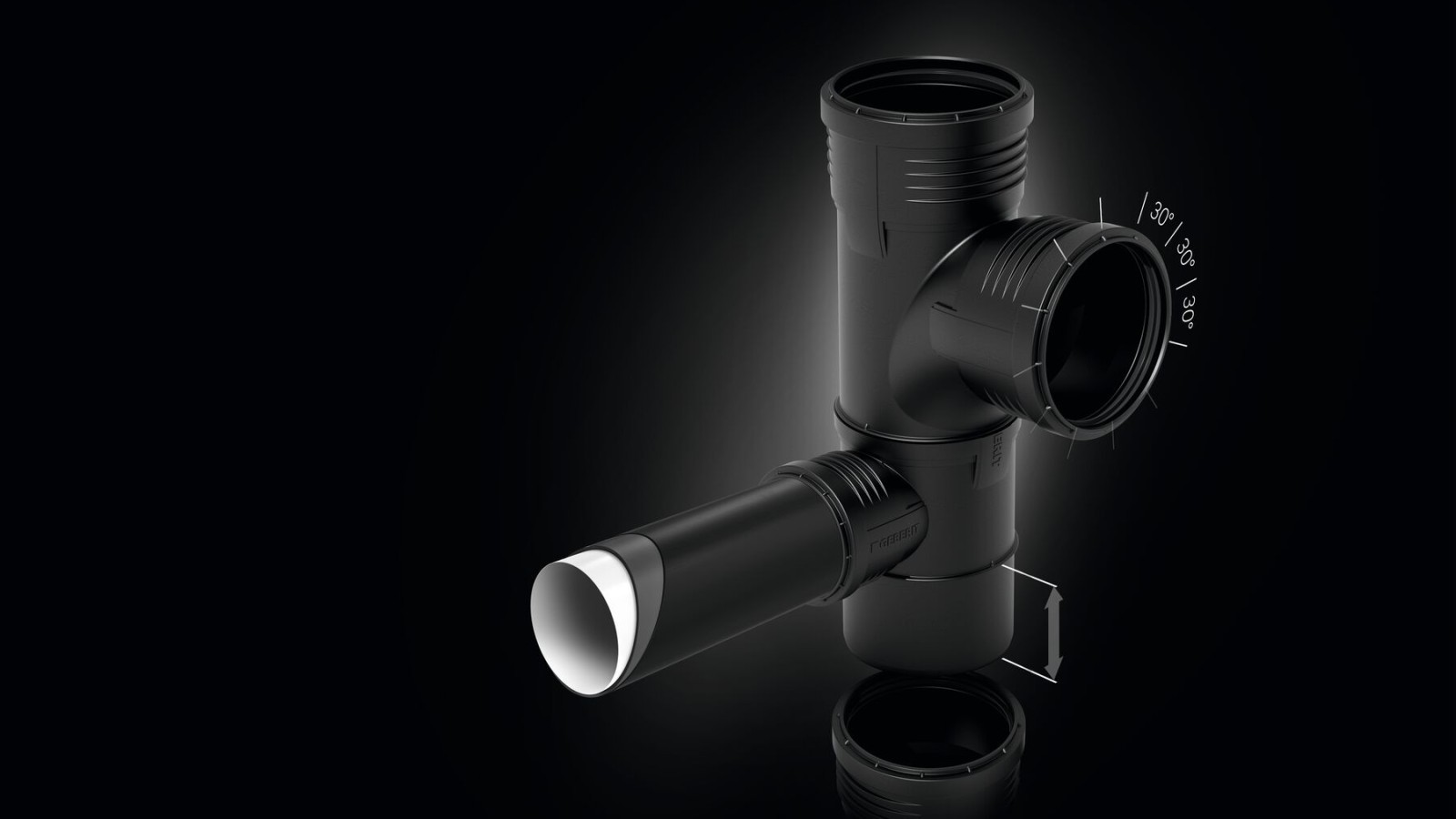

Il n'est plus nécessaire de mesurer et de marquer la profondeur d'insertion, car les raccords sont dotés d'une bague de butée. L'installateur peut ainsi voir clairement si les raccords et les tuyaux sont correctement raccordés.

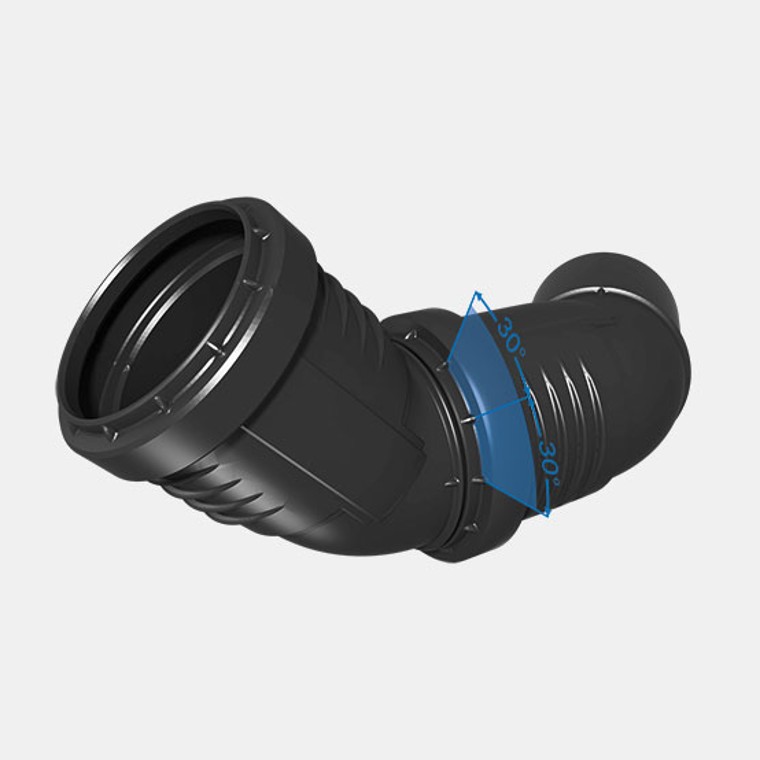

Les nervures sur les extrémités assurent une prise sûre, tandis que les repères à 30 degrés permettent un alignement précis des raccords.

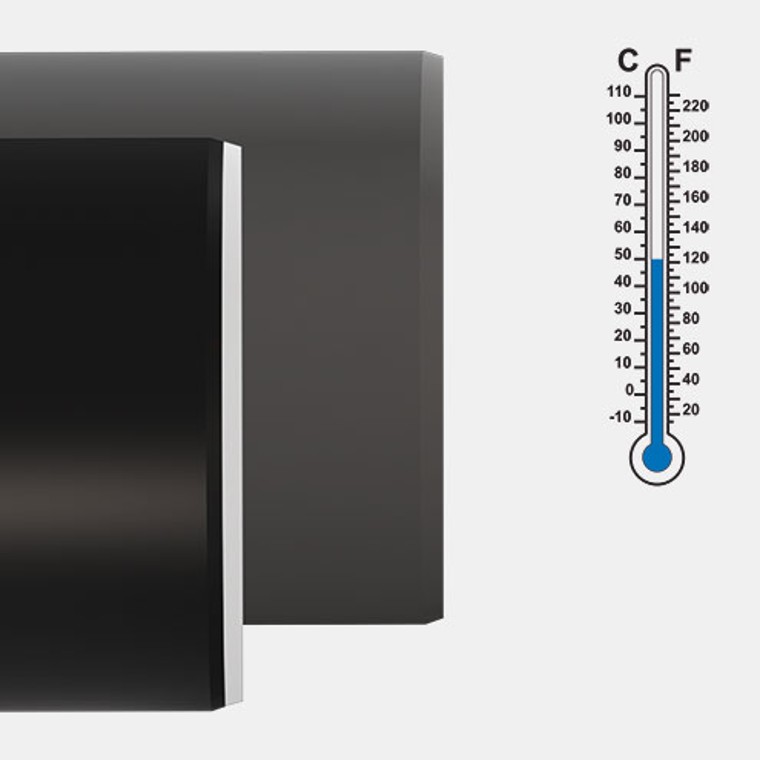

La faible dilatation linéaire des tubes Geberit Silent-PP à trois couches permet d'installer l'ensemble du système d'évacuation sans manchons de dilatation. Cela permet d'économiser des coûts et de réduire le temps d'installation.
Etanchéité sûre et durable
La rigidité élevée des anneaux des tubes Geberit Silent-PP et les raccords renforcés par des nervures permettent une mise en œuvre facile et sûre.
Les joints à lèvres en EPDM, qui ont fait leurs preuves depuis des décennies, garantissent une étanchéité fiable et durable de l'ensemble du système.
L'anneau d'arrêt sur les raccords permet à l'installateur de voir clairement que les composants sont entièrement insérés.

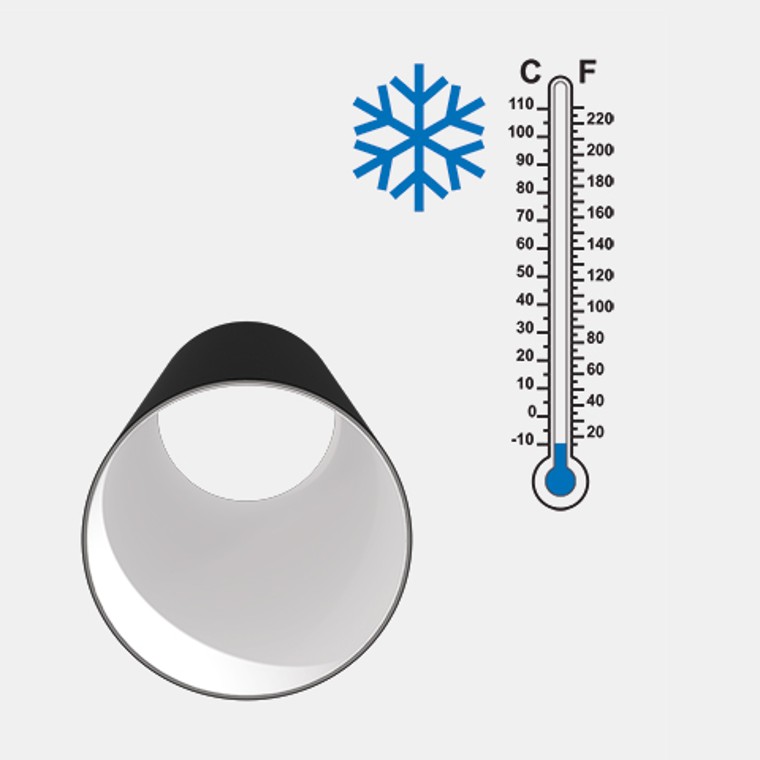

Les tubes d'évacuation et les raccords Geberit Silent-PP sont fabriqués à partir de matériaux robustes et résistants aux chocs à froid, ce qui signifie qu'ils peuvent être mis en œuvre en toute sécurité, même à basse température, sans risque de rupture.

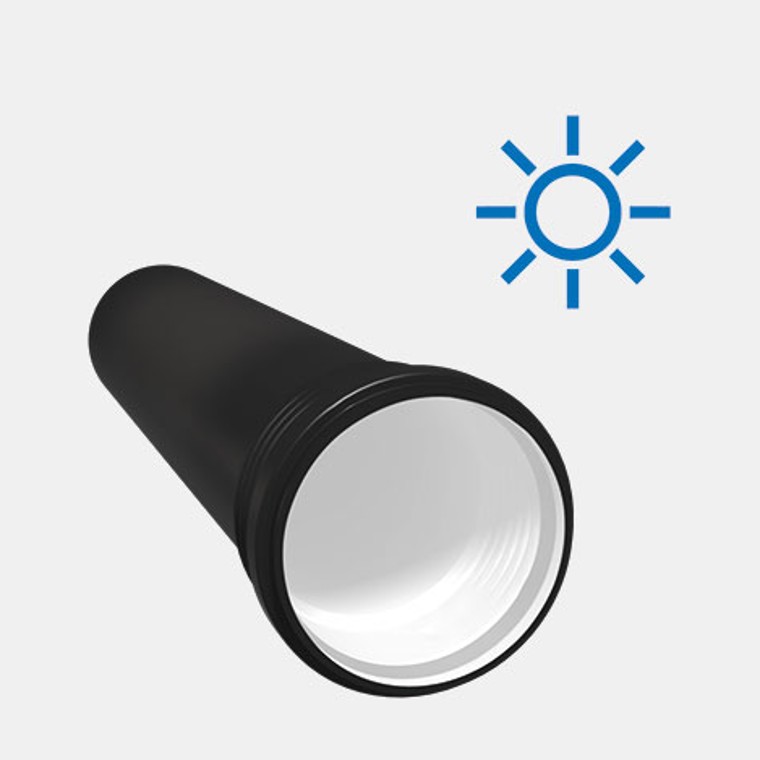

Une proportion élevée de particules de suie dans les tubes et les raccords empêche de manière fiable la fragilisation des matériaux. La résistance élevée aux UV permet de stocker le système à l'extérieur à peu de frais pendant de courtes périodes.
Le tube intérieur blanc offre des avantages significatifs - par exemple, en cas de colmatage, lorsque le tube d'évacuation doit être inspecté. Les dépôts sont plus facilement visibles que sur un tube intérieur sombre, ce qui permet de localiser plus rapidement la zone problématique.
Vue d’ensemble du système Geberit Silent-PP
Dimensions
Dimensions disponibles
| Diamètre nominal (DN) | Dimension d x s (mm) |
|---|---|
| 30 | 32 x 2 |
| 40 | 40 x 2 |
| 50 | 50 x 2 |
| 70 | 75 x 2,6 |
| 90 | 90 x 3,1 |
| 100 | 110 x 3,6 |
| 125 | 125 x 4,2 |
| 150 | 160 x 5,2 |
Raccords
Assortiment
Raccords disponibles

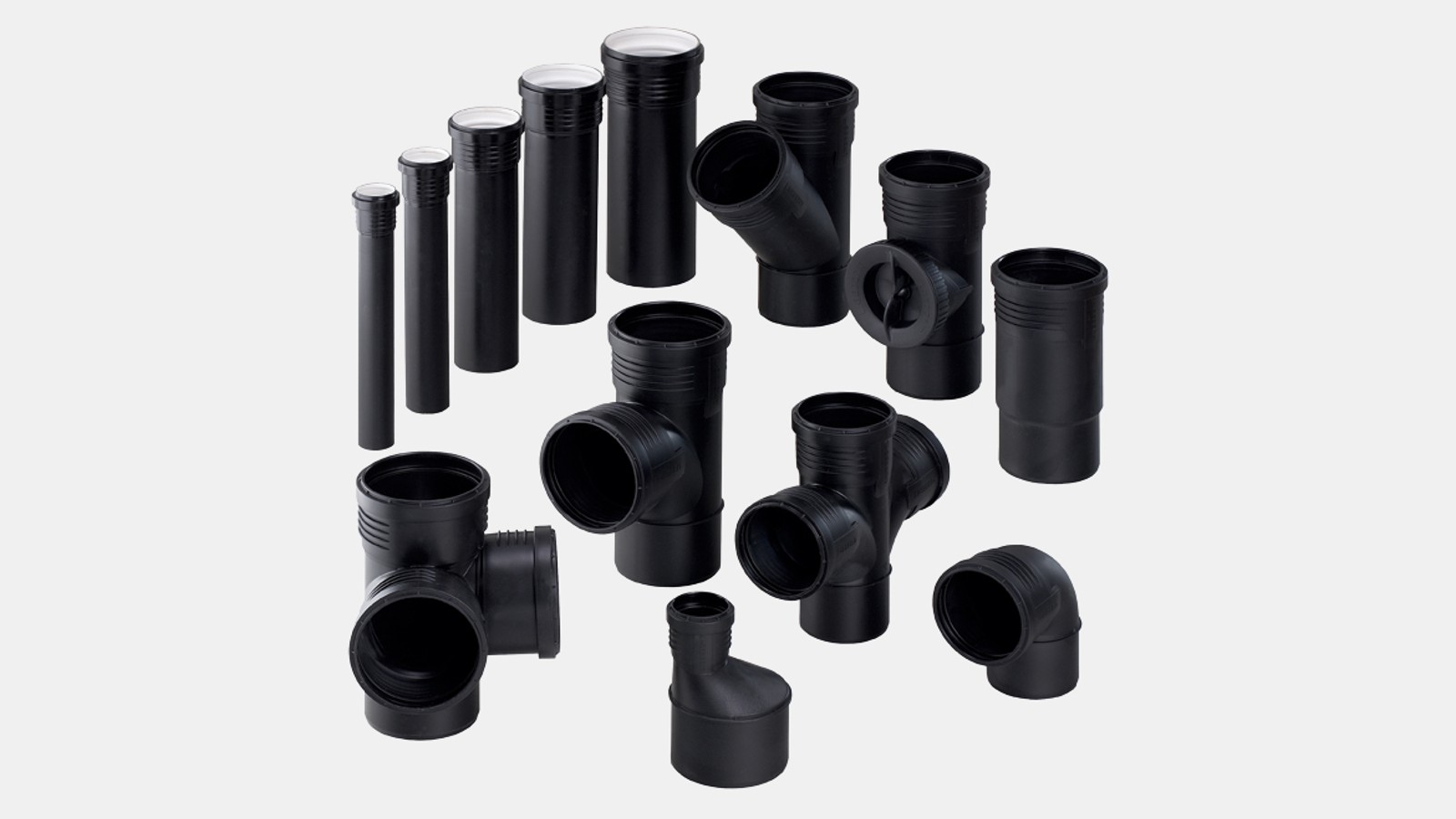

- Système disponible en sept longueurs et avec plus de 100 raccords différents
- Raccordements pour WC et siphons de douche à faible hauteur (par ex. élément de douche Geberit)
- Embranchement double pour une installation simple et gain de place de la douche et du WC
Transition vers d’autres systèmes : connexion avec Geberit Silent-Pro et Silent-db20
Geberit Silent-PP peut être raccordé aux systèmes d’évacuation à haute isolation phonique Geberit Silent-Pro et Geberit Silent-db20 .

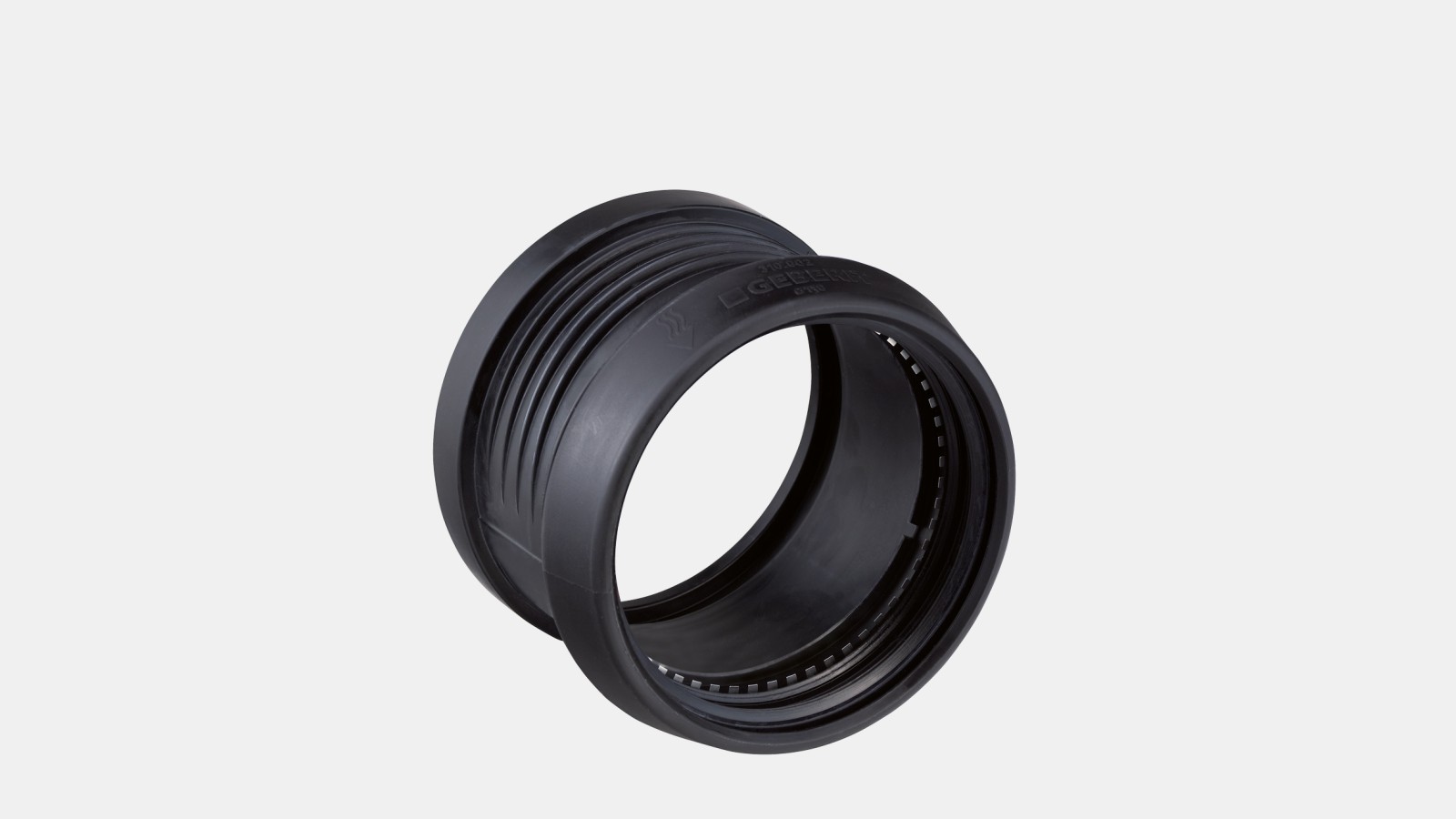

Les manchons de transition Geberit (avec joint à lèvres en EPDM et bague à griffes en acier CrNi) assurent un raccordement parfaitement étanche aux conduites de chute Geberit Silent-db20.
Les systèmes Geberit Silent-PP et Geberit Silent-Pro sont compatibles sans nécessiter l’utilisation de raccords.
Accessoires
Produits disponibles
Protection incendie pour Geberit Silent-PP
Des tests incendie selon la norme EN 1366-3 ont été effectués pour de nombreuses configurations d’installation.
En combinaison avec la manchette coupe-feu Geberit RS90 Plus EN, le système à emboîter Geberit Silent-PP est homologué pour une résistance au feu de 90 minutes (ETA/ETB).

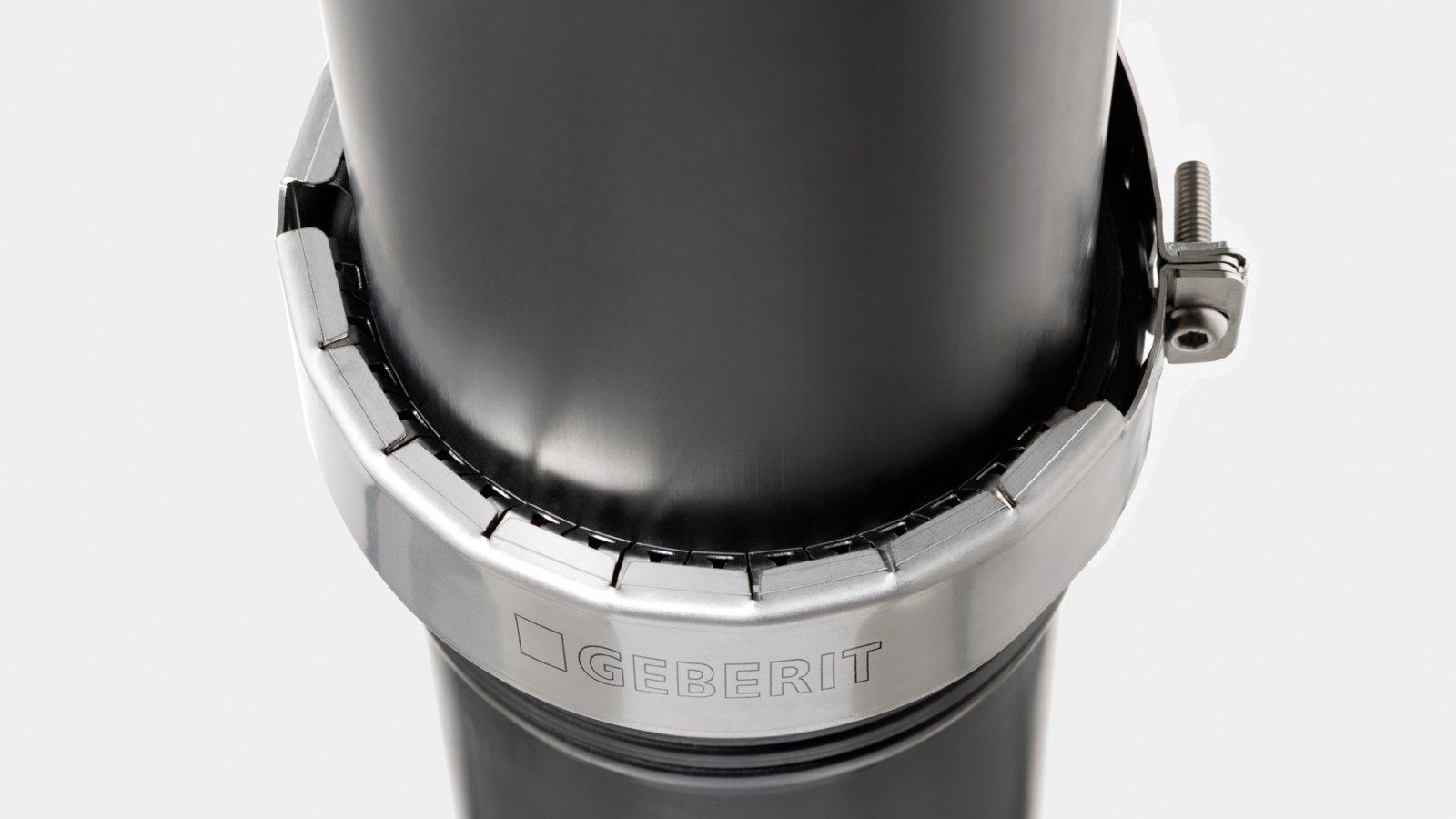

Bague à serrer Geberit
La bague à serrer Geberit permet de réaliser un emboîtement résistant à la force longitudinale.
Le système Geberit Silent-PP peut ainsi être utilisé pour des conduites d’eaux pluviales avec une pression intérieure jusqu’à 2 bars.
Caractéristiques techniques
Vue d’ensemble
| Geberit Silent-PP | |
|---|---|
| Dimensions disponibles | d32 ; d40 ; d50 ; d75 ; d90 ; d110 ; d125 ; d160 |
| Evacuation des bâtiments | Oui |
| Evacuation des toitures conventionnelle, intérieure | En combinaison avec la bague à serrer Geberit, pour des hauteurs jusqu’à 20 m |
| Matériau | PP-MD |
| Coefficient de dilatation en longueur | 0,08 mm/(m K) |
| Compensation de la dilatation en longueur | Par le biais du manchon à emboîter ; ne nécessite aucune mesure supplémentaire |
| Température d’installation | De -10 °C à 40 °C |
| Température d’utilisation permanente | De -10 °C à 90 °C |
| Résistance aux produits chimiques | Résistance aux produits chimiques ménagers usuels |
Déclaration Environnementale Produit
Déclaration Environnementale Produit (DEP)
Les Déclarations Environnementales Produits (« Environmental Product Declarations » ou DEP) apportent de la transparence et permettent de comparer les produits en fonction de leur empreinte environnementale.
Des Déclarations Environnementales Produits sont disponibles pour les tubes Geberit Silent-PP ainsi que pour les raccords de l’assortiment les plus courants :
Outils de planification utiles
BIM
Tous les outils BIM de Geberit sont réunis dans cette application centrale pour les professionnels. De nombreuses fonctions utiles simplifient le processus de planification.
Geberit ProPlanner
Geberit ProPlanner est adapté aux besoins des plombiers planificateurs et des entreprises sanitaires qui se chargent eux-mêmes de la planification de projets de moyenne à grande envergure.

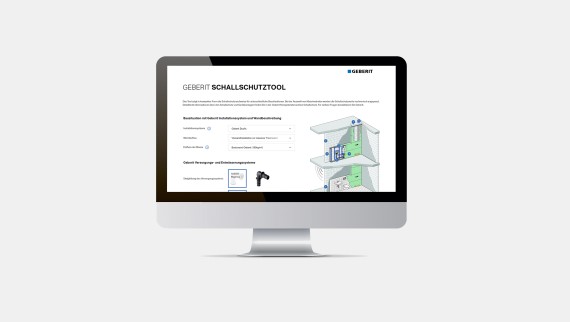

Outil d’isolation phonique Geberit
L’outil d’isolation phonique Geberit vous permet de modéliser des situations de chantier spécifiques en quelques étapes seulement et de trouver rapidement les solutions adaptées.
