Geberit Mepla Système multicouche pour l’eau potable
Restez en forme avec plus de flexibilité
Geberit Mepla est un système de canalisations multicouches éprouvé, utilisé depuis de nombreuses années dans les installations d'eau potable et de chauffage.
Sa conception associe les meilleures propriétés du métal et du plastique pour des performances optimales.
Ce système de canalisation robuste ne prend pas de temps à installer et est intrinsèquement stable, flexible et résistant à la pression et à la corrosion. Il convient à toutes les qualités d'eau - une analyse de l'eau n'est pas nécessaire.
Geberit Mepla peut être facilement combiné avec Geberit Mapress.
De bonnes raisons de choisir Geberit Mepla
Facile à installer
Geberit Mepla est facile à installer et à mettre en œuvre.
Connexion fiable au sertissage
Les raccords Geberit Mepla et les canalisations du système peuvent être sertis en toute sécurité.
Système éprouvé
Geberit Mepla fait ses preuves depuis de nombreuses années dans diverses applications.
Convient à de nombreuses applications
Outre l'eau potable et le chauffage, Geberit Mepla peut également être utilisé pour l'air comprimé.
Principales applications et domaines d’utilisation
Conduites d’eau potable
Geberit Mepla peut être utilisé pour les conduites d’eau potable dans la colonne montante ainsi que pour les conduites de raccordement pour l’eau froide et chaude.
Chauffage dans les services techniques des bâtiments
Geberit Mepla peut être utilisé pour refroidir et chauffer de l'eau avec et sans antigel jusqu'à 10 bars.
Air comprimé
Geberit Mepla peut être utilisé pour des applications d’air comprimé jusqu’à 10 bars.
Avantages de Geberit Mepla
Facile à installer
Le tuyau multicouche combine les avantages du métal et du plastique, ce qui facilite l'installation.
Les tuyaux peuvent être coupés à longueur sans effort avec la pince Geberit Mepla et ébavurés en une seule étape.

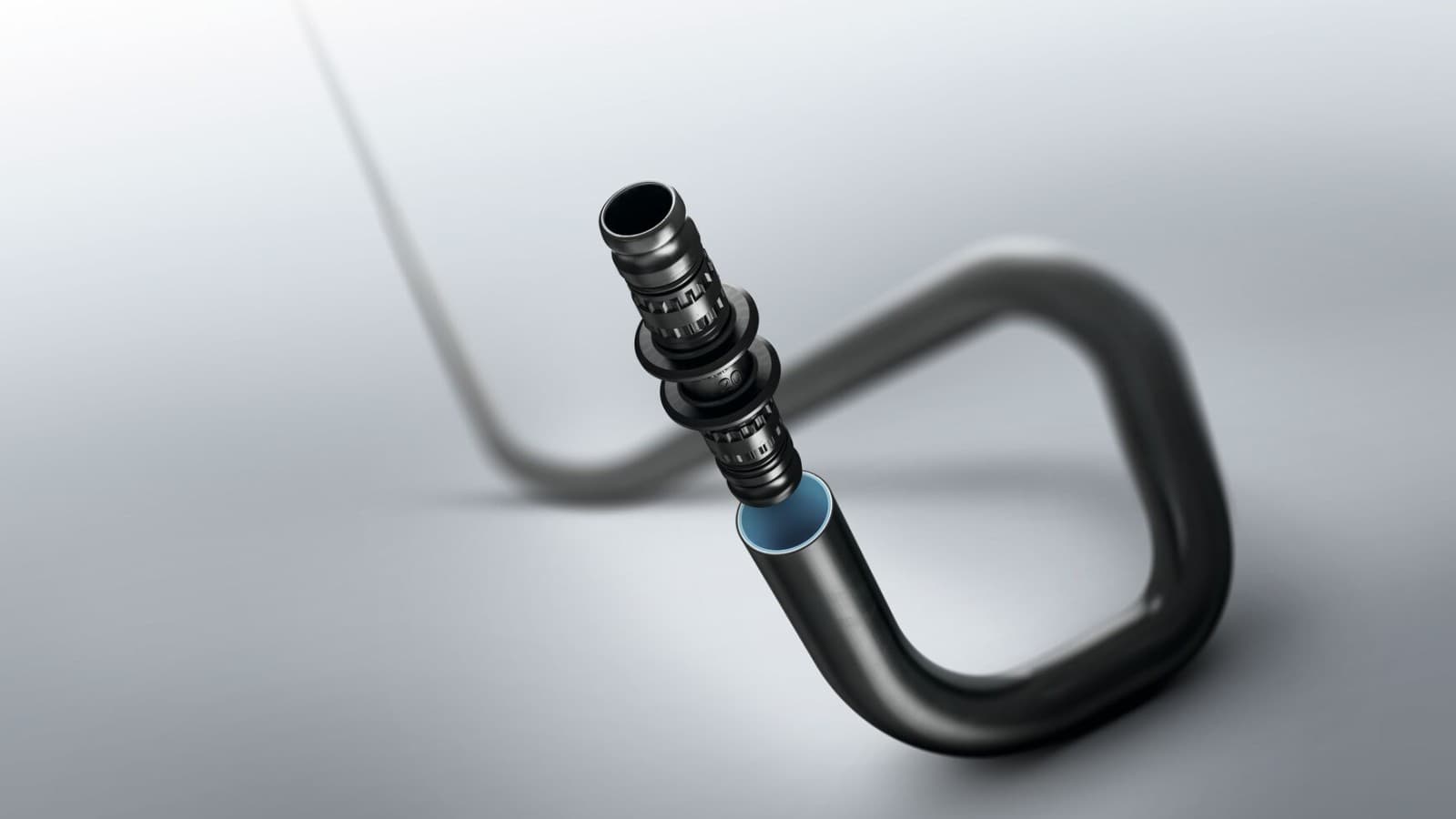

Les tuyaux composites peuvent également être cintrés facilement - jusqu'à DN 20 sans outils supplémentaires - tandis que la couche interne d'aluminium permet de conserver leur forme. Des outils de cintrage peuvent être utilisés pour les dimensions plus importantes.
La collerette de butée sur les raccords Geberit Mepla en plastique et une bague de retenue sur les raccords en métal assurent un maintien solide dans le tube du système. Cela empêche le raccord de glisser hors du tube pendant l'assemblage et permet à une seule personne d'installer, d'aligner et de sertir le système avec facilité.

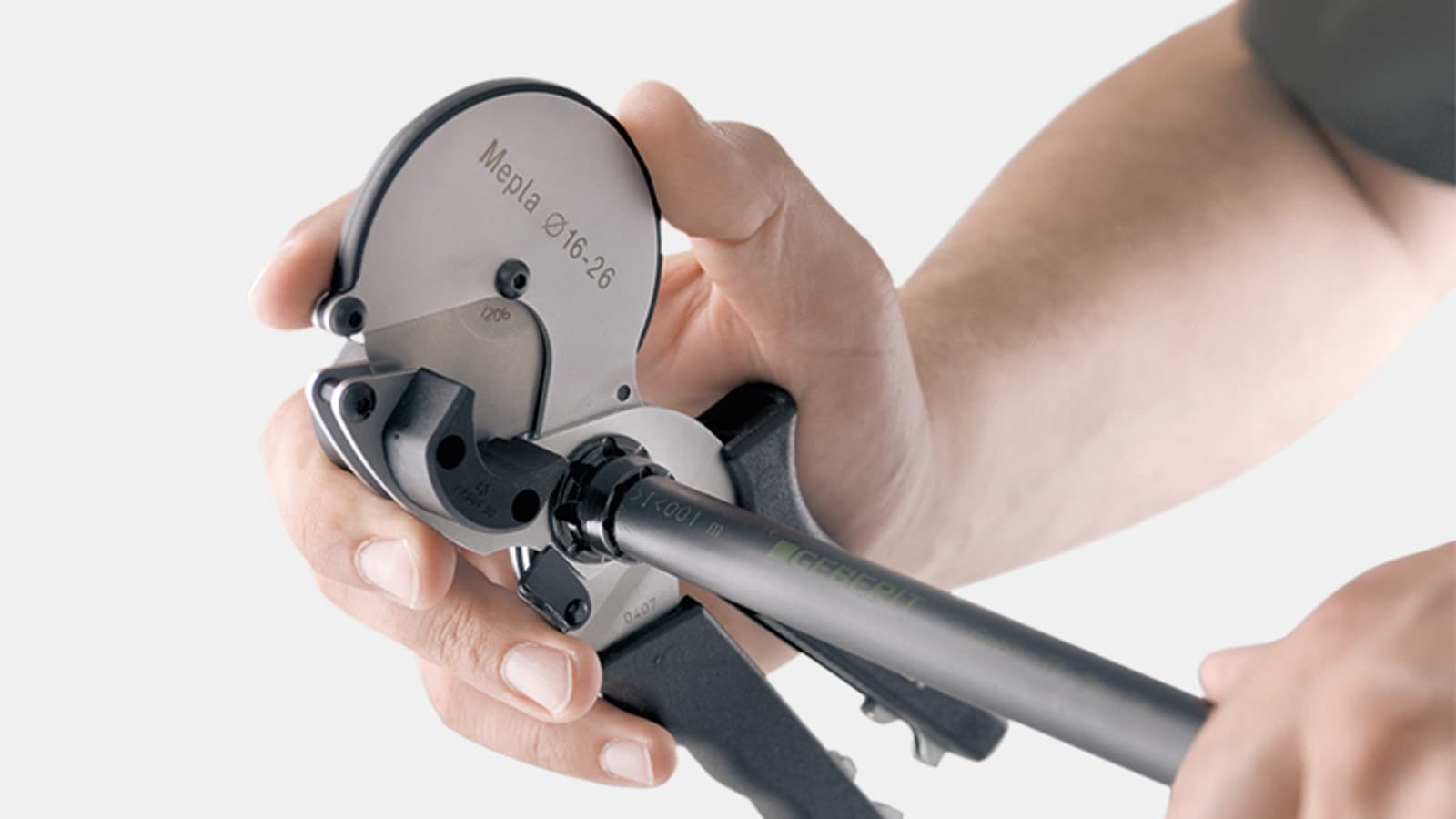

Couper et ébavurer : La cisaille coupe-tube Geberit Mepla permet de couper et d’ébavurer les tuyaux en toute simplicité. La cisaille Geberit Mepla est dotée d’un ébavureur intégré.

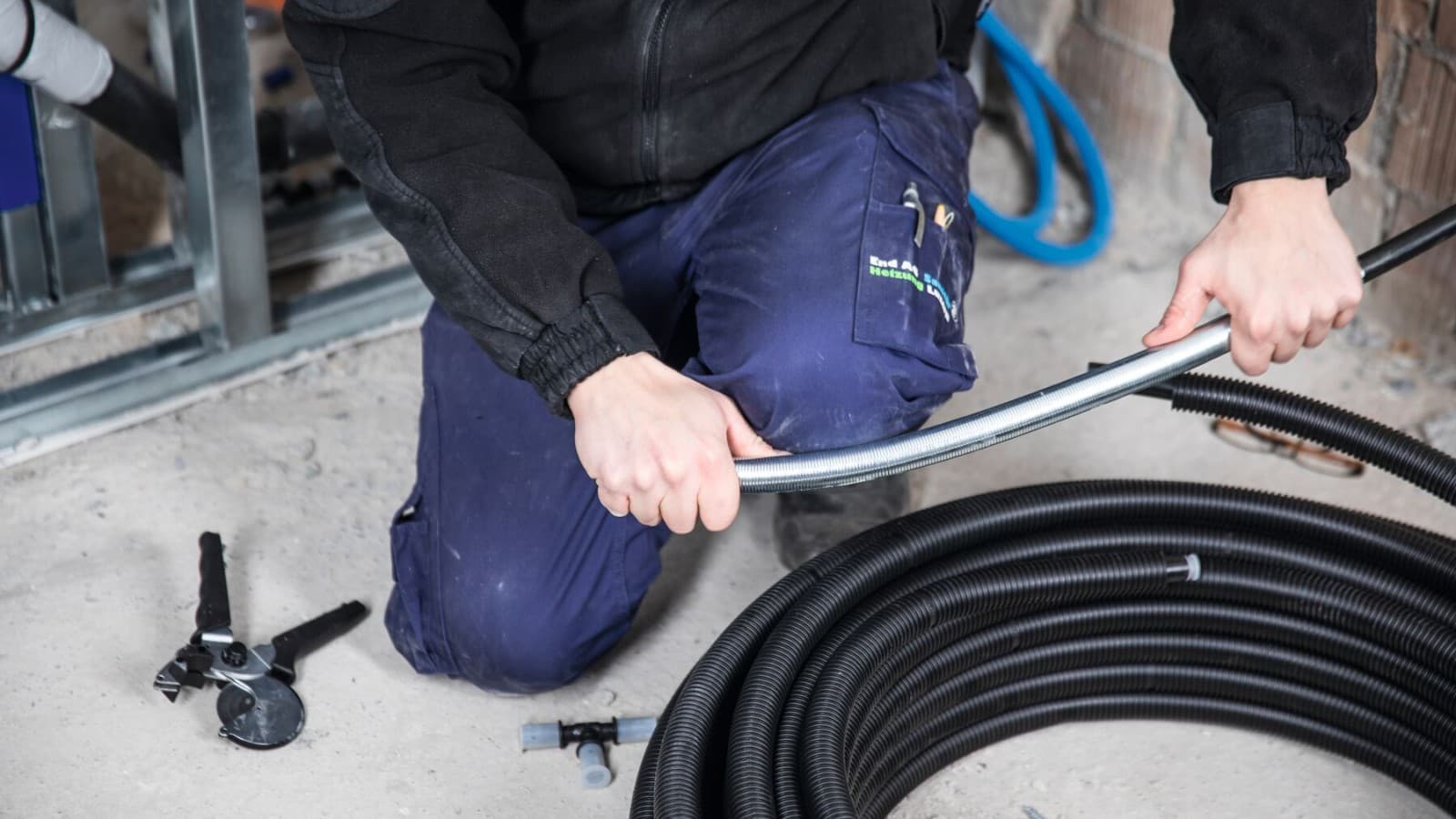

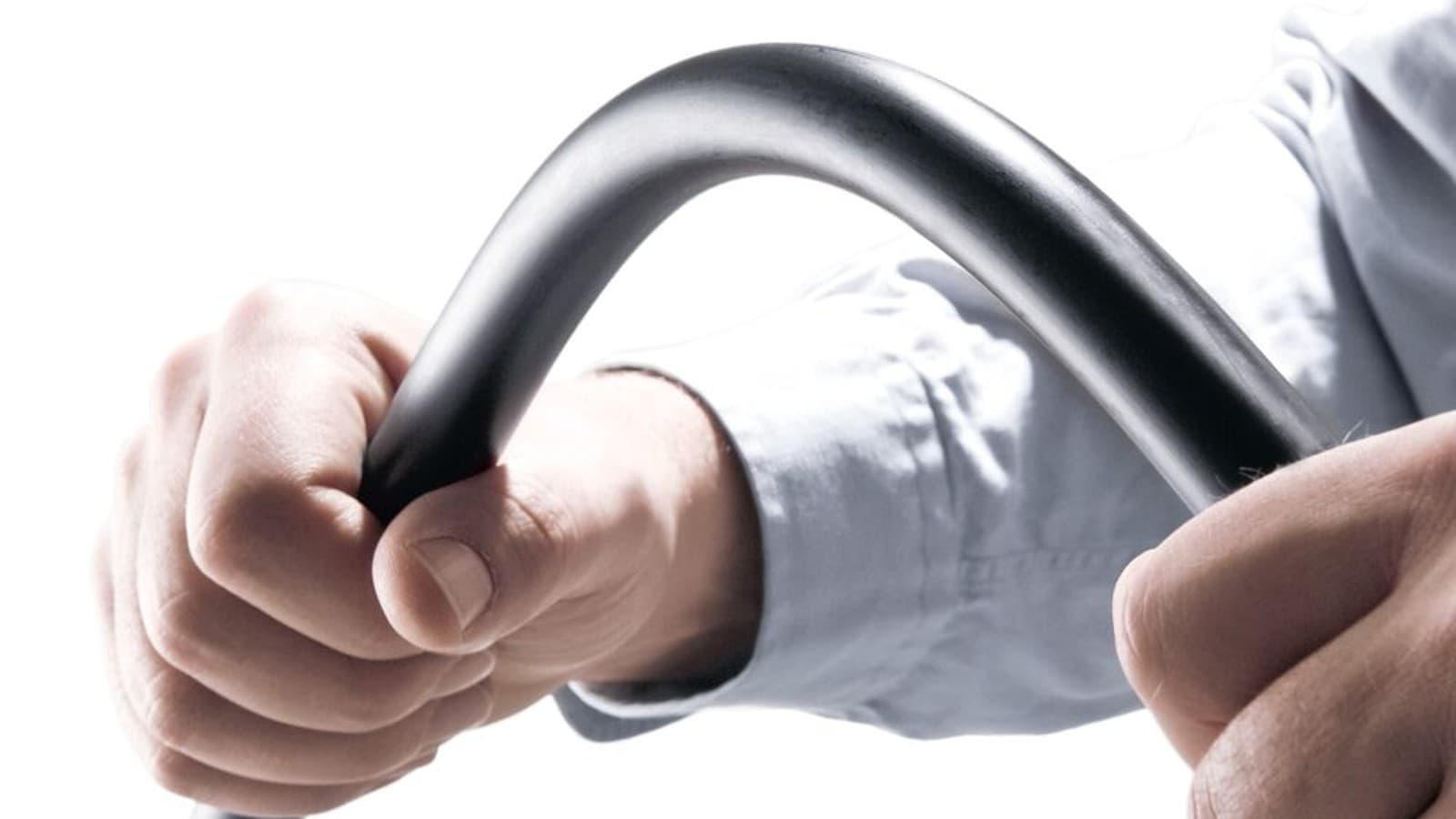

Flexibilité et mise en œuvre rapide sur le chantier : Les tuyaux Geberit Mepla des dimensions DN 16 et DN 20 sont facilement cintrables à la main. Leur faible poids ainsi que leur grande cintrabilité rendent la pose particulièrement aisée.

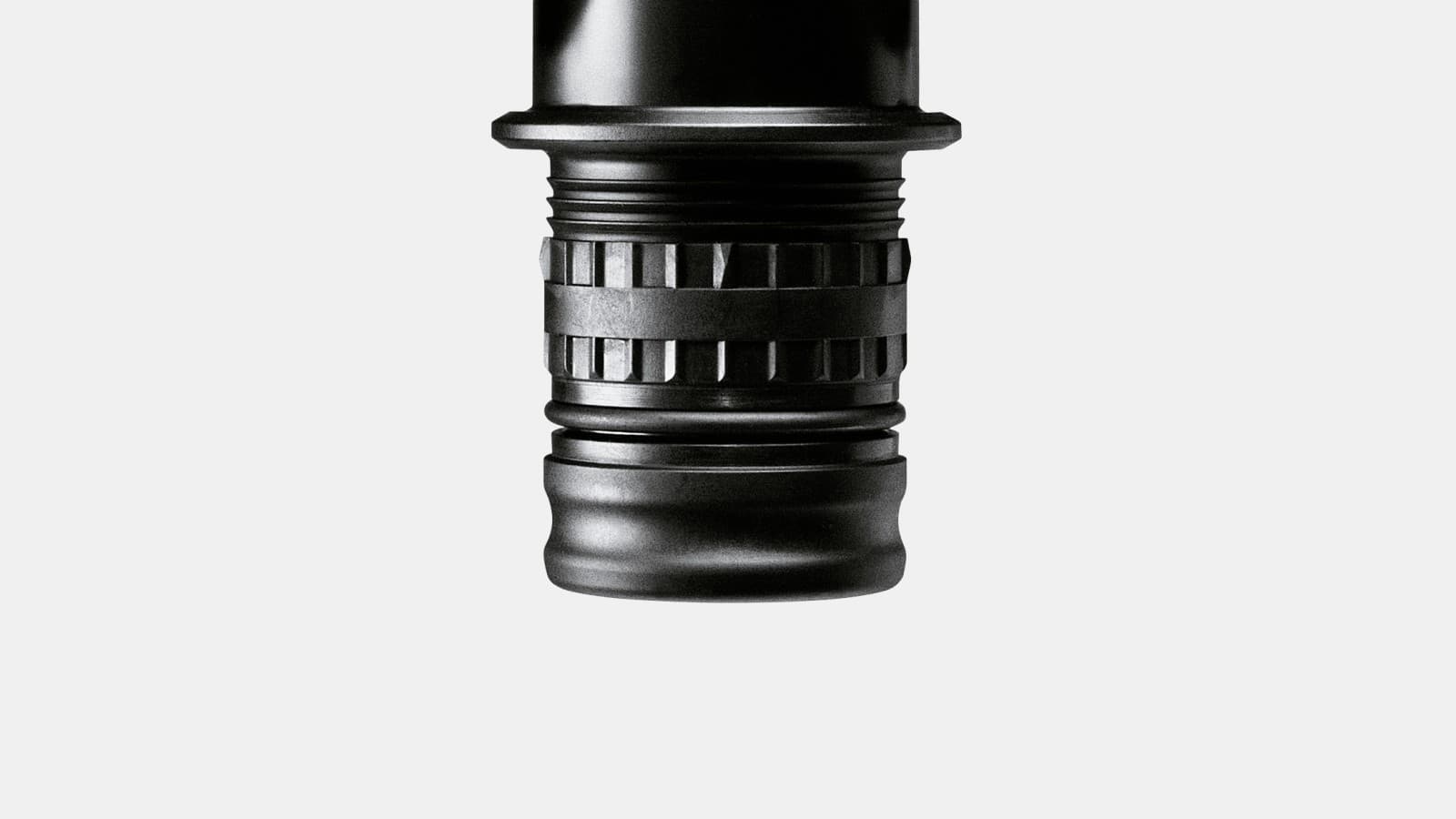

Montage sûr et simple par une seule personne : Les collerettes spéciales présentes sur les raccords Geberit Mepla en matière synthétique et la bague de maintien des raccords en métal garantissent un excellent maintien du tuyau et empêchent le raccord de glisser pendant l’assemblage.

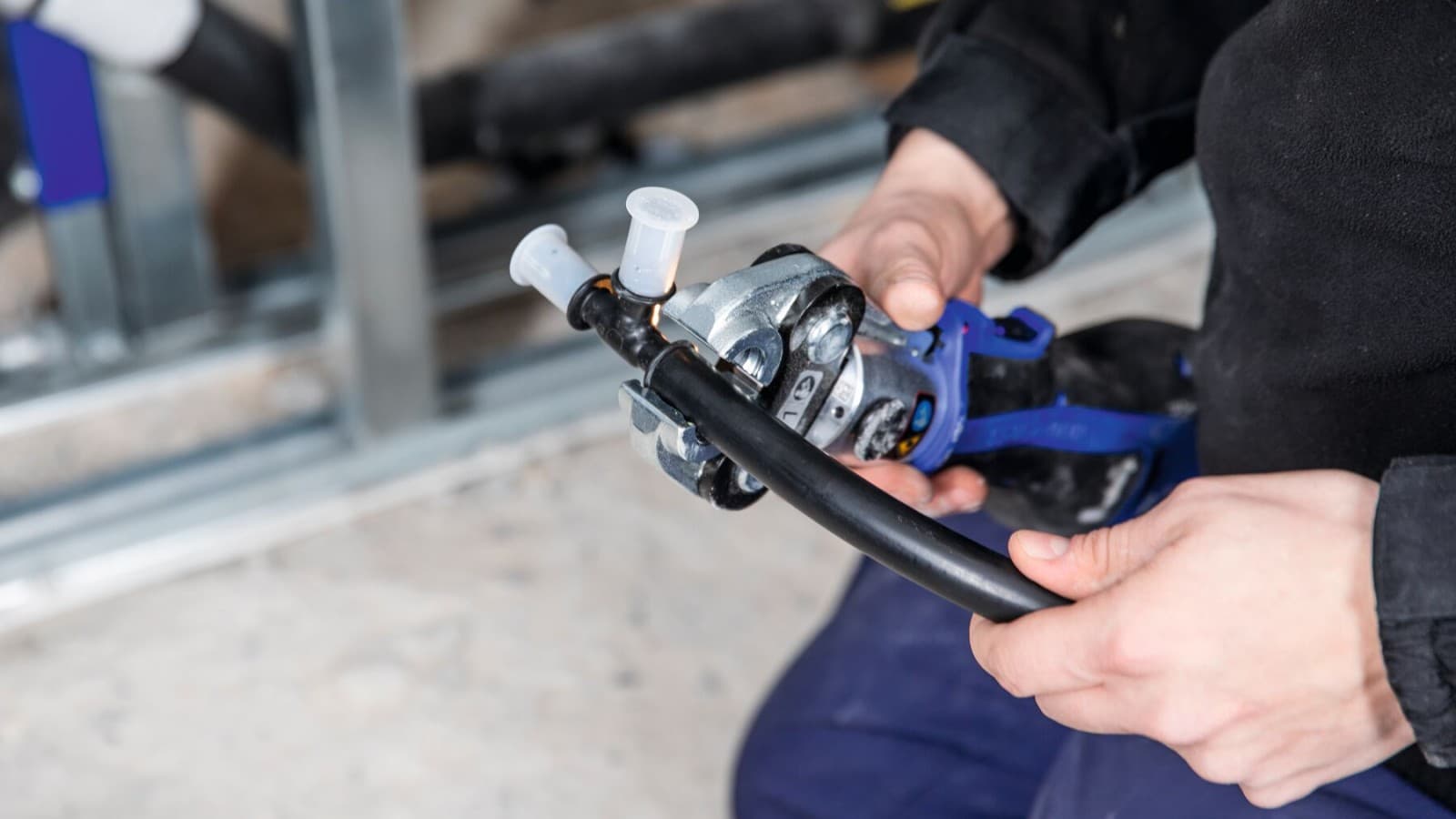

Assemblage par sertissage
Les raccords Geberit Mepla sont conçus pour un processus de mise en œuvre particulièrement fiable :

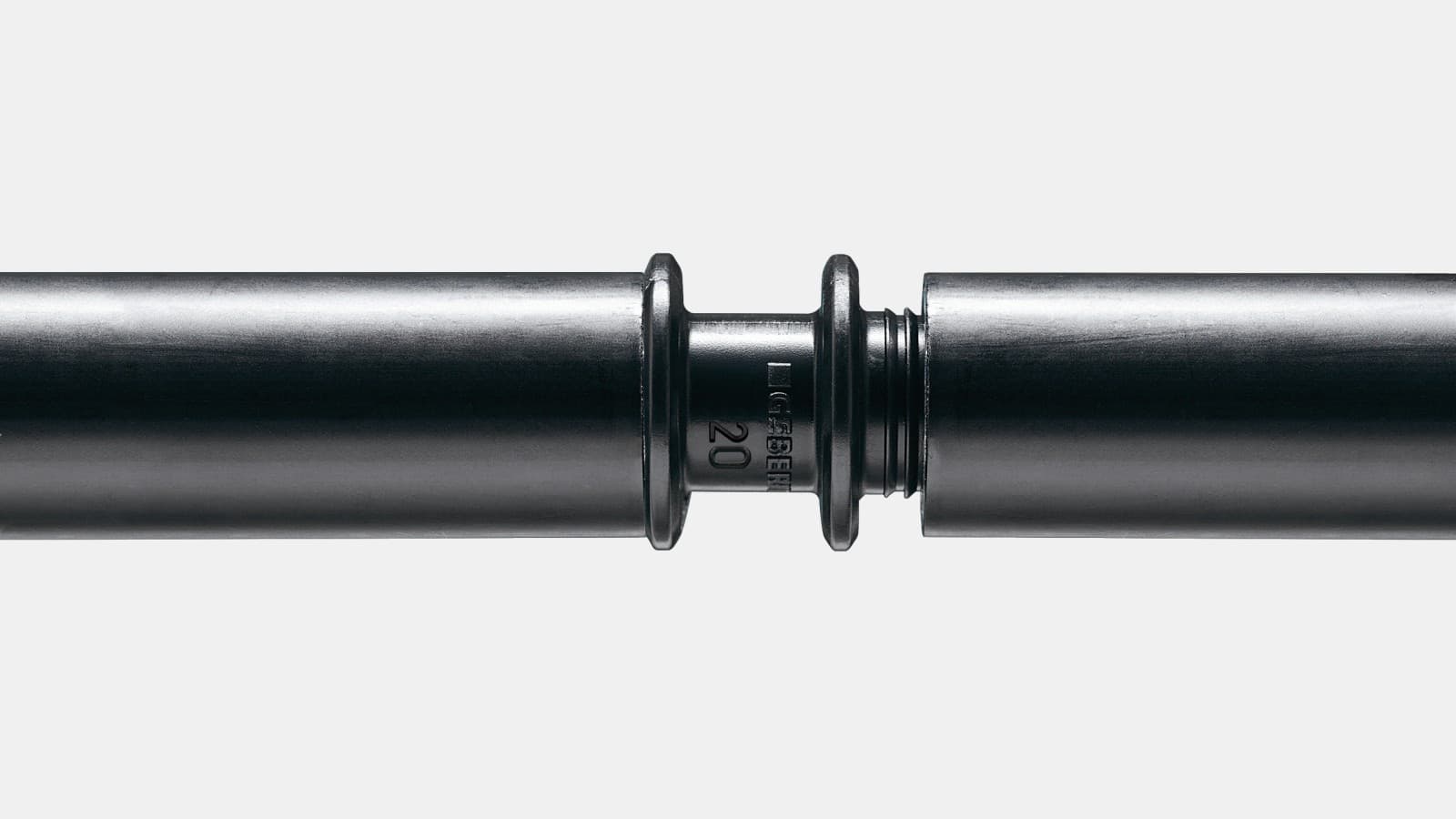

Grâce à la butée bien visible pour la profondeur d’emboîtement, l’installateur a la certitude que le tuyau est correctement et complètement emboîté.

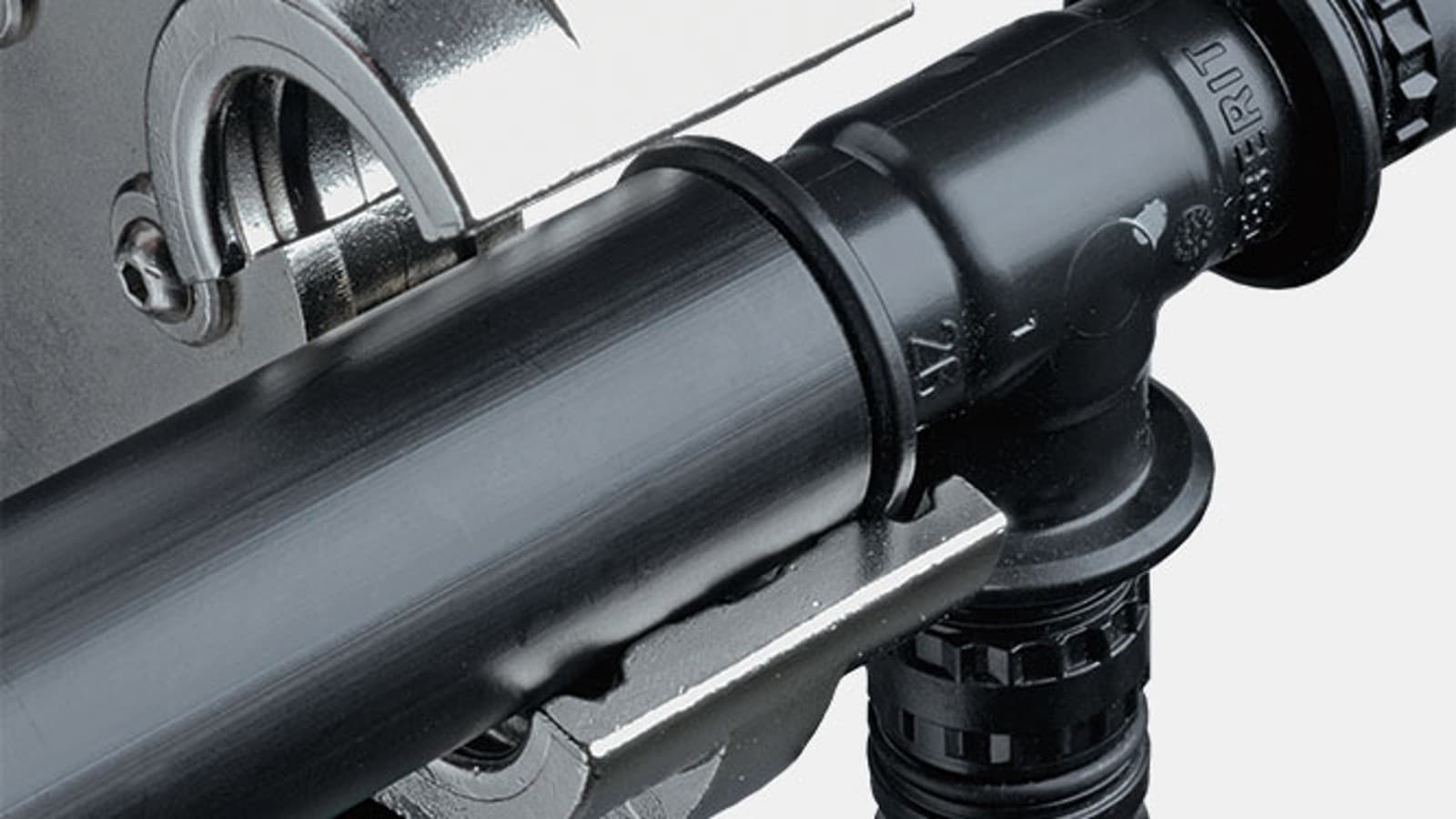

La butée sert en plus d’aide au positionnement des mâchoires de sertissage, de manière à garantir que la sertisseuse soit appliquée exactement à l’endroit prévu. Cela prévient les erreurs de sertissage et assure un assemblage sûr et durable.

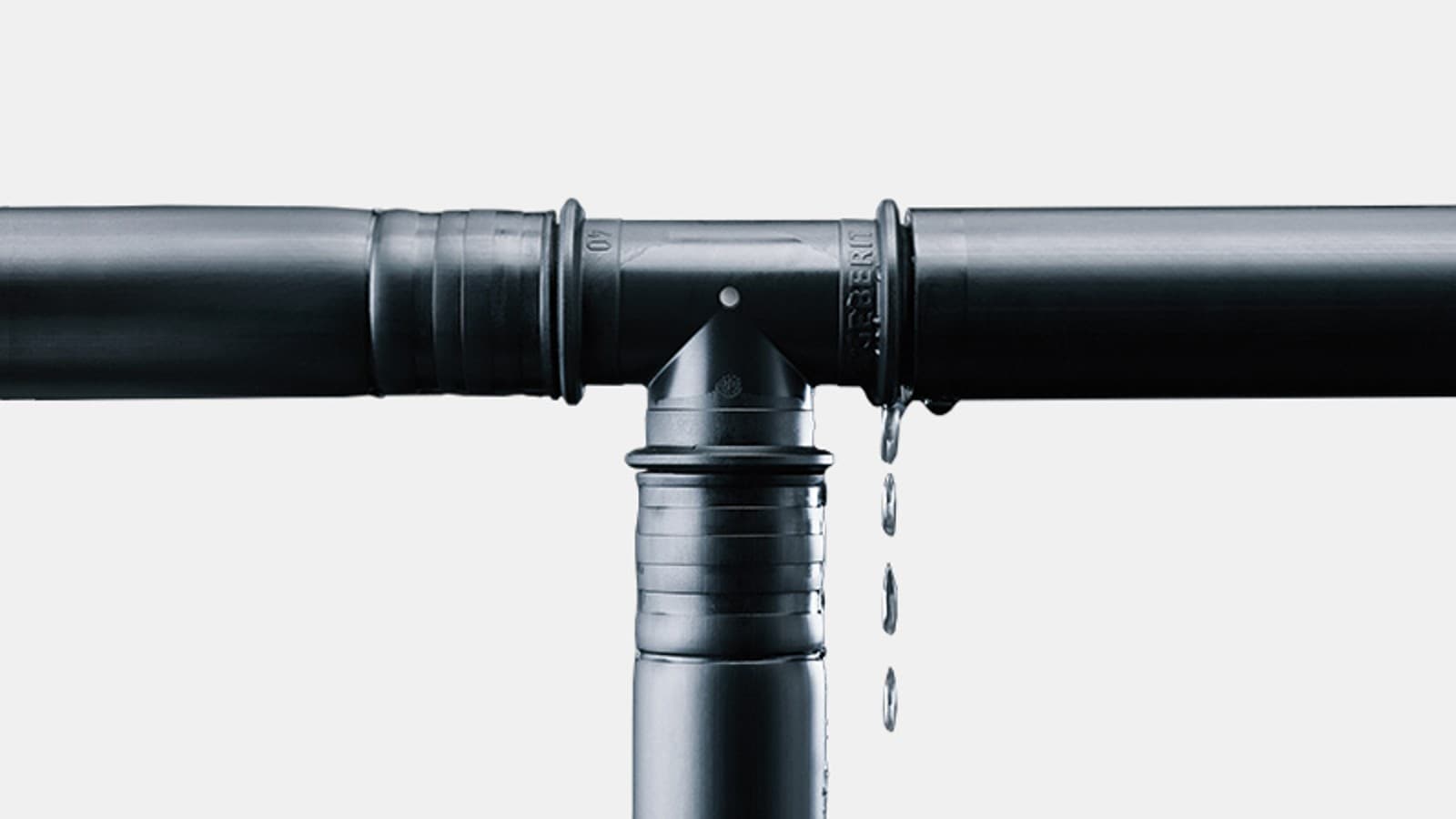

Les raccords Geberit Mepla non sertis sont identifiables immédiatement lors des essais d’étanchéité à l’eau. De l’eau s’écoule en effet des raccords non sertis, même sous une faible pression d’essai.
Contrôles sûrs : la profondeur d'insertion du tube est facilement visible. Cela permet de s'assurer que le tube est correctement positionné sur le raccord lors de l'installation et qu'il peut être serti.
Les erreurs de sertissage sont pratiquement impossibles : le guide de la mâchoire de sertissage garantit que la mâchoire de sertissage est positionnée exactement là où elle doit l'être et qu'elle ne peut pas glisser. Cela permet d'éviter les échecs de sertissage et de garantir une connexion fiable et durable.
Identification facile des raccords non pressés : les raccords Geberit Mepla non sertis sont immédiatement identifiables lors d'un test d'étanchéité à l'eau.
Système éprouvé pour l’installation d’eau potable
Le tuyau multicouche Geberit Mepla en PE-RT (polyéthylène de meilleure résistance à la température) et en aluminium combine les avantages des systèmes de canalisations en plastique et en métal. L'épaisse couche d'aluminium assure un haut niveau de stabilité et une résistance mécanique exceptionnelle, tandis que les couches de polyéthylène sont résistantes à la corrosion.
Les tubes du système Geberit Mepla sont dotés d'une couche d'aluminium homogène, soudée longitudinalement avec un joint de soudure intégré. Cela garantit des propriétés de cintrage uniformes dans toutes les directions.
La résistance à la pression des tubes et raccords du système Geberit Mepla garantit des raccordements fiables et durables. Leur qualité est contrôlée en permanence et dépasse de nombreuses fois les normes requises. Cela garantit un haut niveau de fiabilité, même dans les systèmes de canalisations fortement sollicités.
Avantages de deux types de matériaux : l'épaisse couche d'aluminium assure une grande stabilité et une résistance mécanique exceptionnelle, tandis que les couches de polyéthylène résistent à la corrosion et protègent le tube multicouche contre les déformations.
Revêtement uniforme et haute qualité du joint de soudure : la couche d'aluminium homogène, soudée longitudinalement, garantit un niveau élevé de sécurité et de qualité. Le tube présente les mêmes propriétés de cintrage dans toutes les directions.

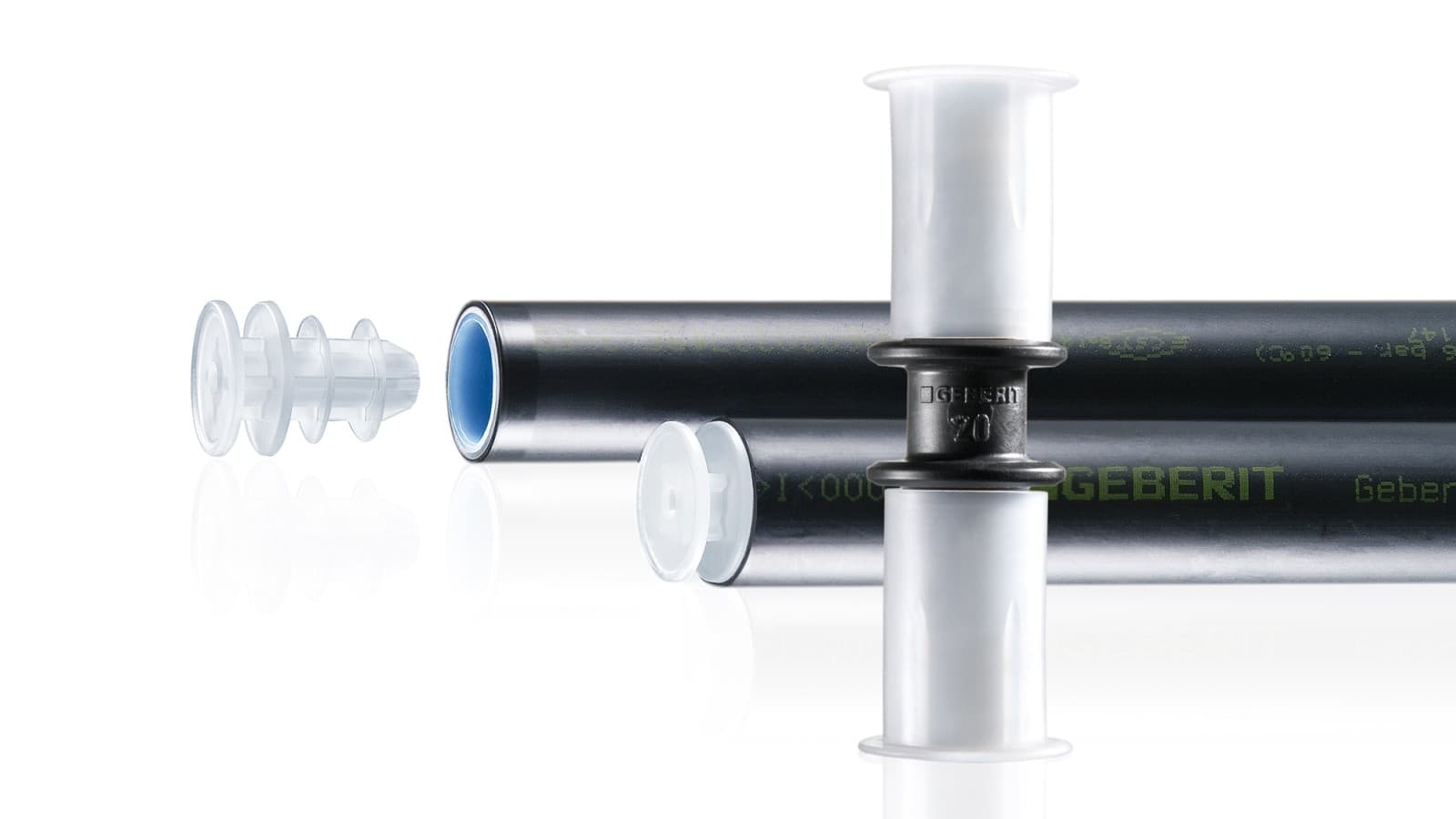

Les raccords et les tubes Geberit Mepla sont fournis avec des bouchons de protection qui les protègent de la poussière et de la saleté pendant le transport et le stockage, garantissant ainsi une installation propre et hygiénique.
Geberit Mepla en bref
Faits et chiffres
Vue d’ensemble de la gamme
- 8 diamètres nominaux d16 à d75
- Environ 500 raccords et pièces
- Tuyaux multicouches (ML), également disponibles en gaine de protection ou pré-isolés
- Transition MasterFix pour un raccordement à visser sûr et sans outil des objets sanitaires Geberit
- Assortiment diversifié d’adaptateurs et de transitions vers d’autres systèmes
Dimensions

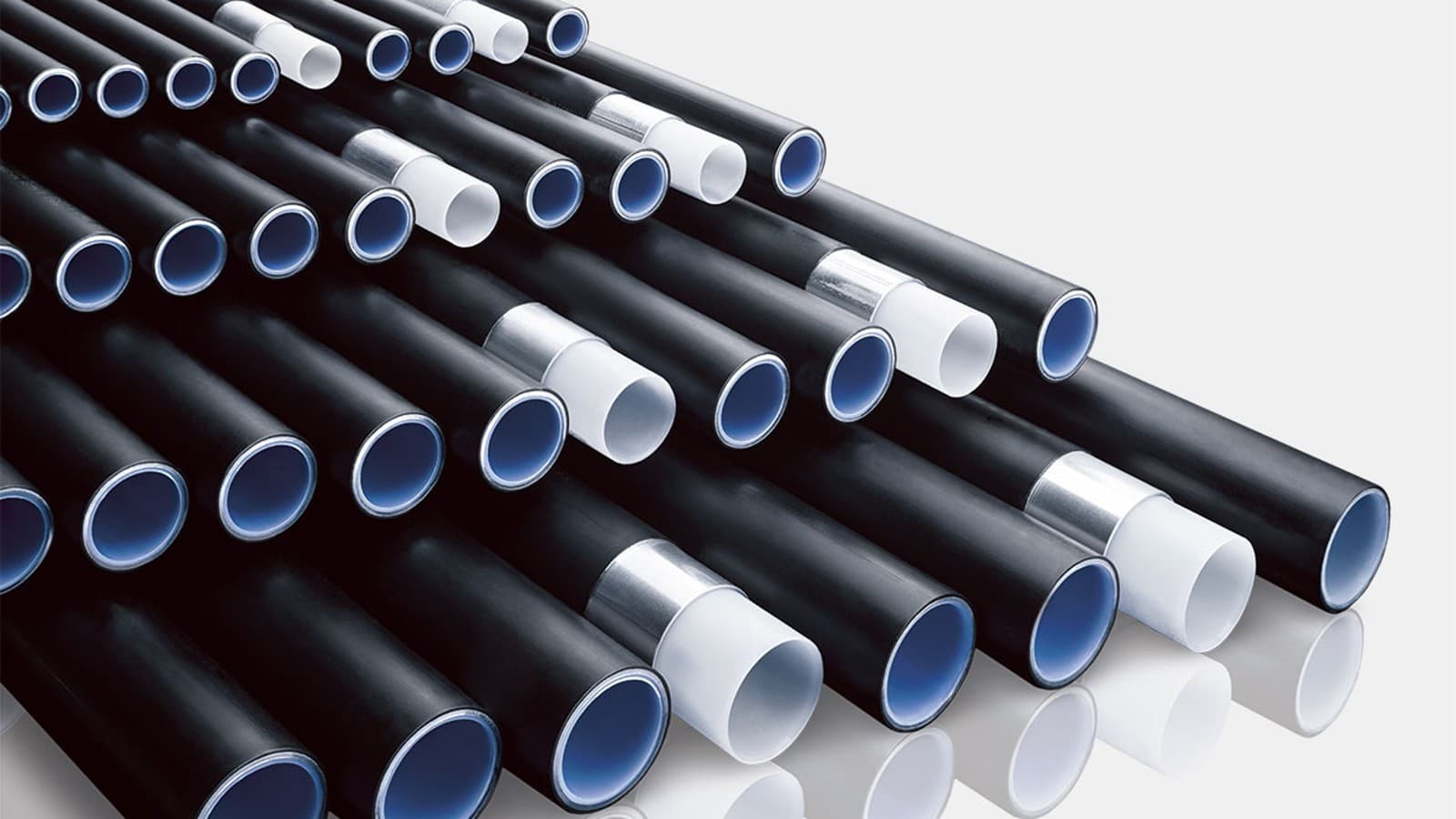

Dimensions de tuyaux disponibles
| Diamètre nominal (DN) | Dimension d x s (mm) |
|---|---|
| 12 | 16 x 2,25 |
| 15 | 20 x 2,5 |
| 20 | 26 x 3,0 |
| 25 | 32 x 3,0 |
| 32 | 40 x 3,5 |
| 40 | 50 x 4,5 |
| 50 | 63 x 4,5 |
| 65 | 75 x 4,7 |

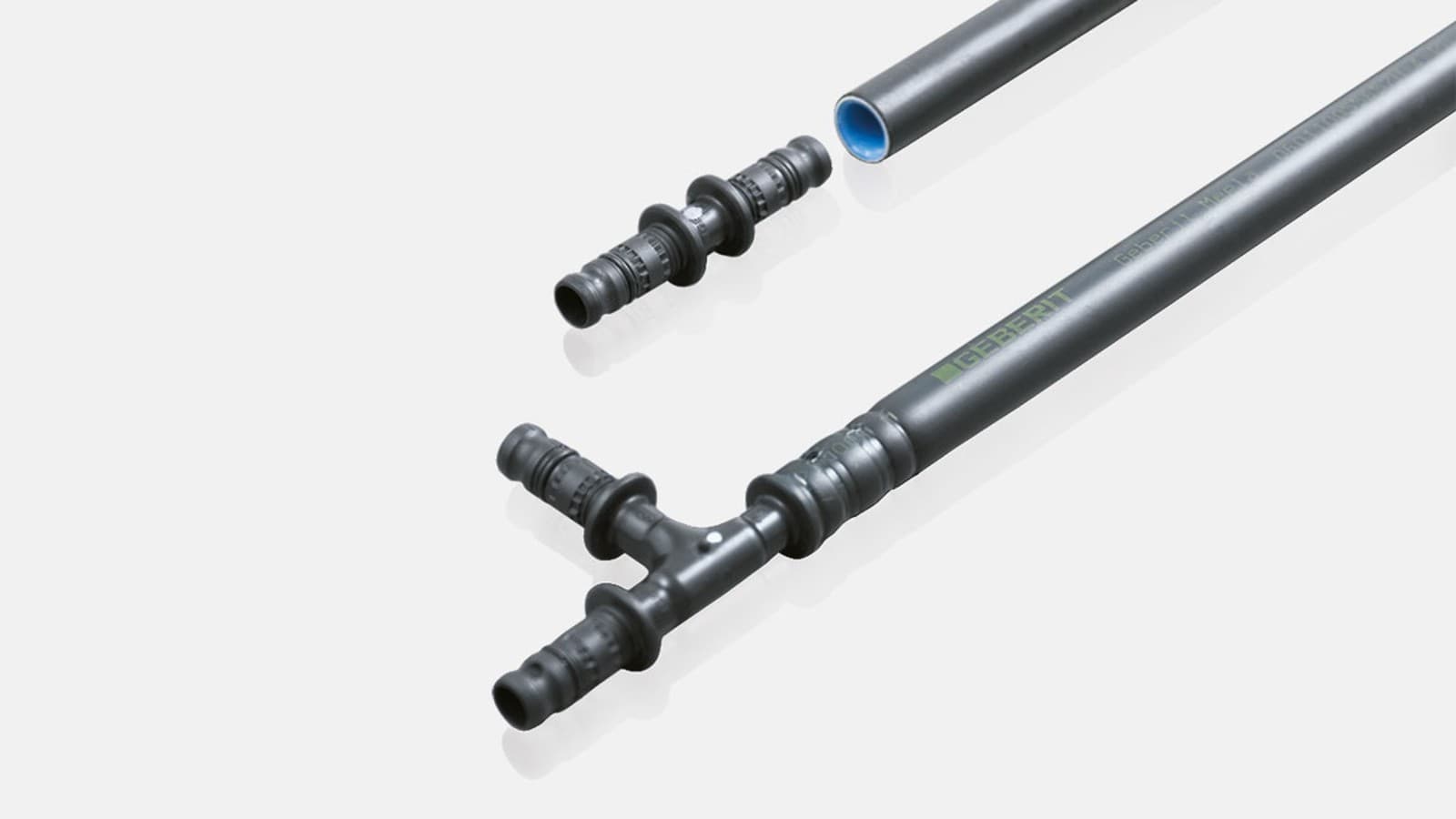

Raccords
Raccords Geberit Mepla
- Profondeur d’emboîtement visible
- Sertissage précis grâce à l’aide au positionnement de l’outil
- Raccords non sertis facilement identifiables lors de l’essai d’étanchéité
- Vaste gamme de raccords en PVDF, bronze et laiton
Tuyaux

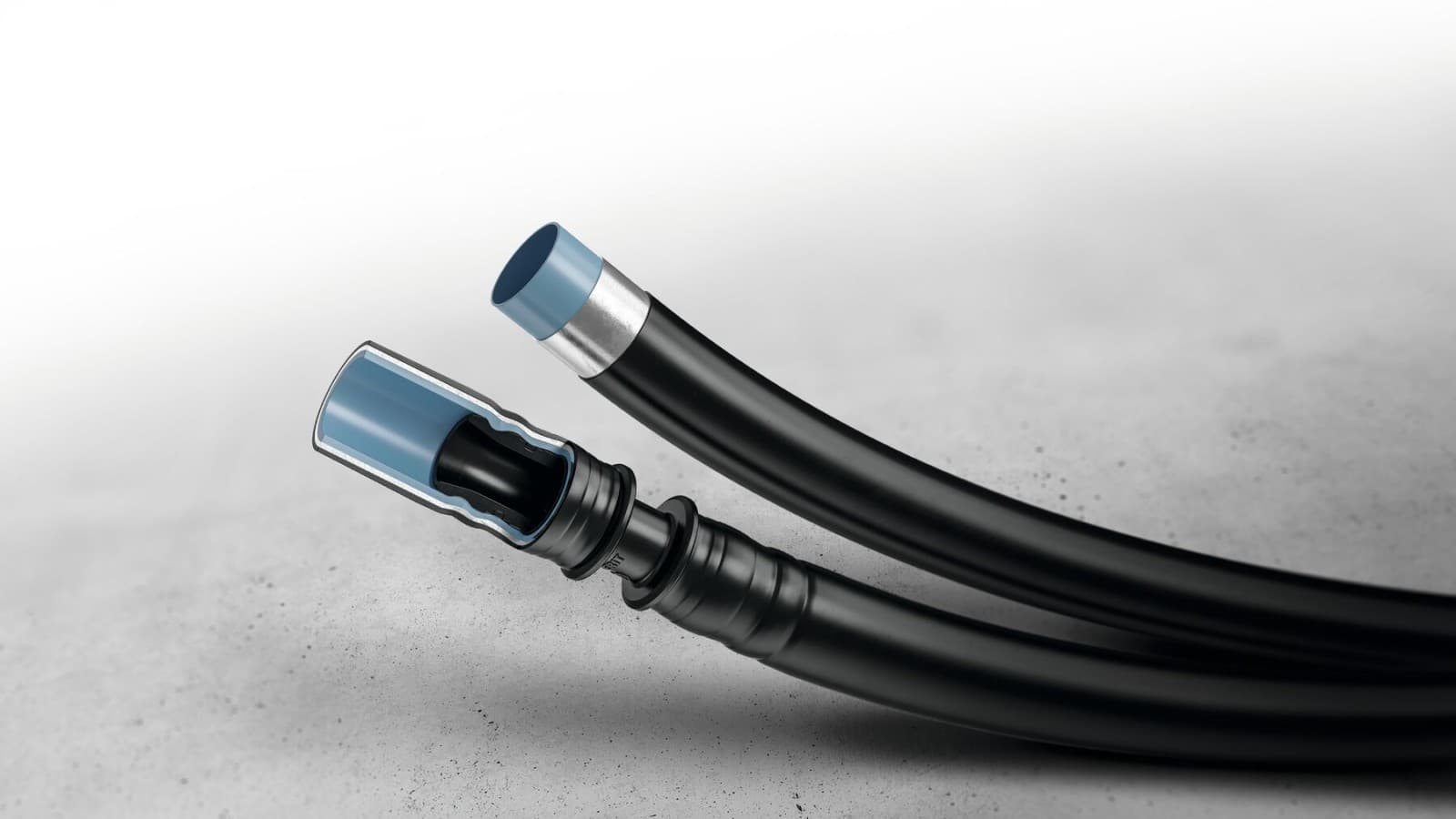

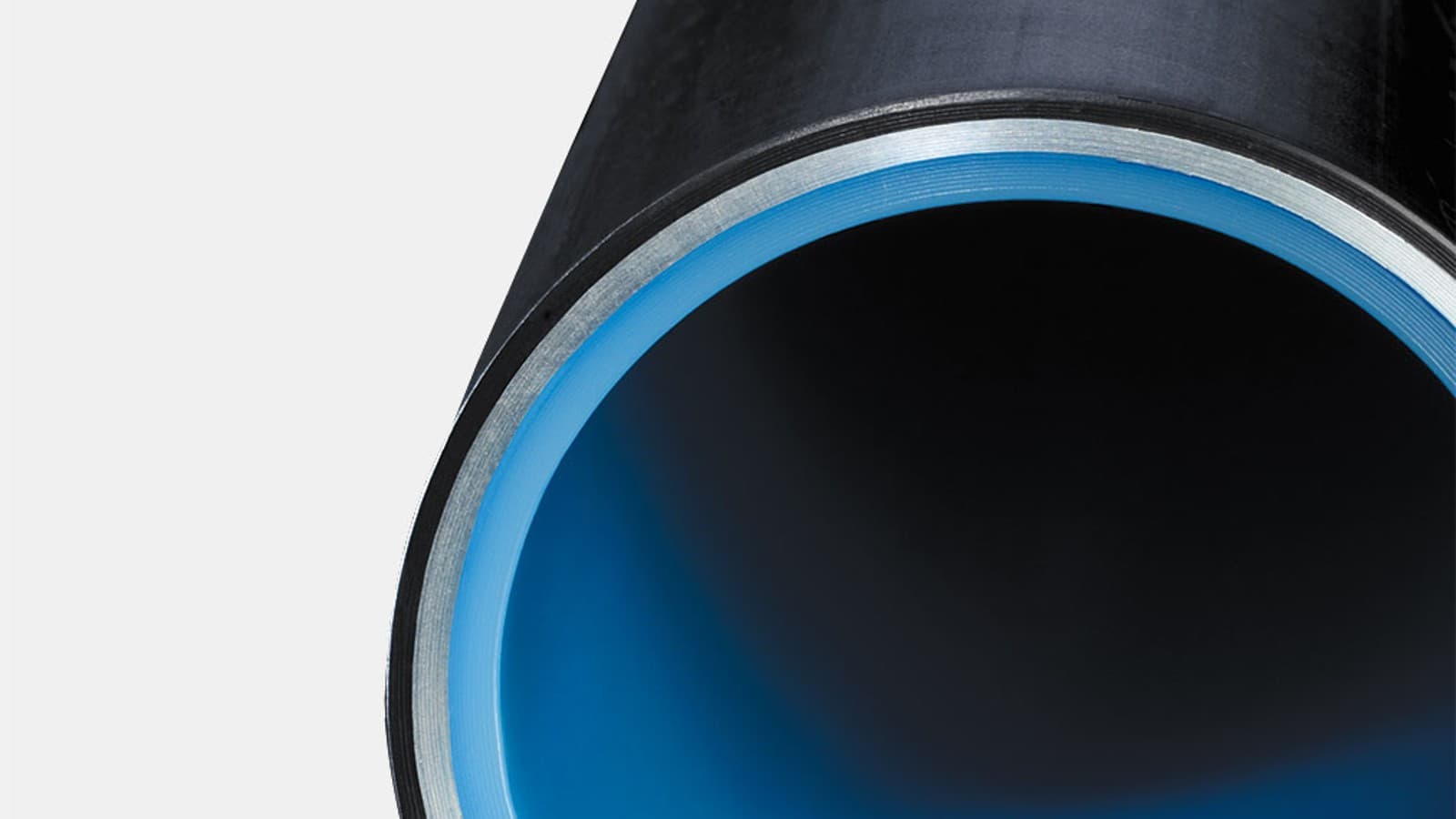

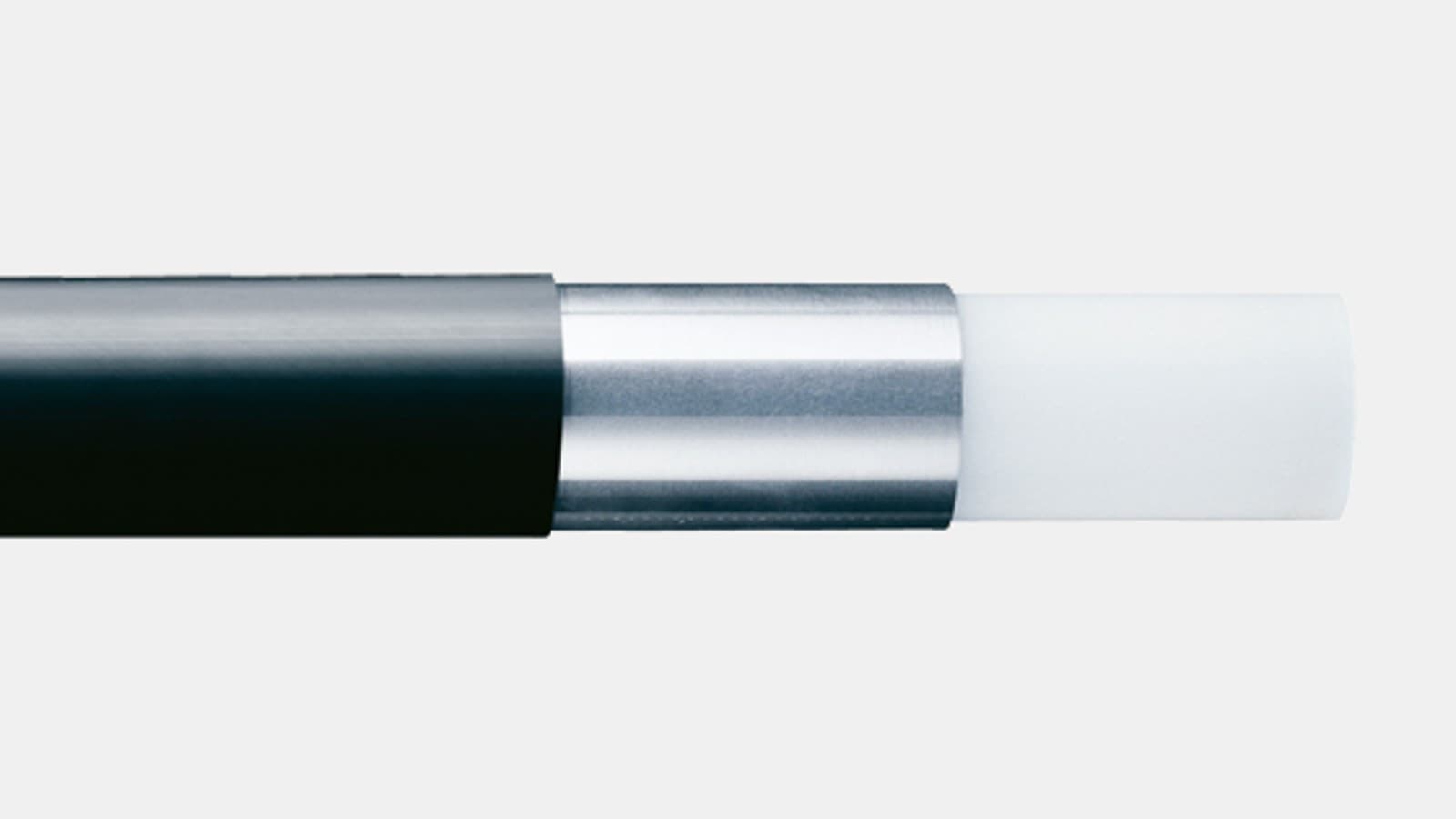

Tuyau composite à trois couches
- Couche extérieure en matière synthétique : PE-RT de deuxième génération pour la protection contre la corrosion et les dommages mécaniques
- Couche intermédiaire en aluminium : confère stabilité, cintrabilité et étanchéité à la diffusion au tuyau multicouche
- Couche intérieure : PE-RT de deuxième génération résistant à la corrosion et adapté au contact alimentaire
Installation

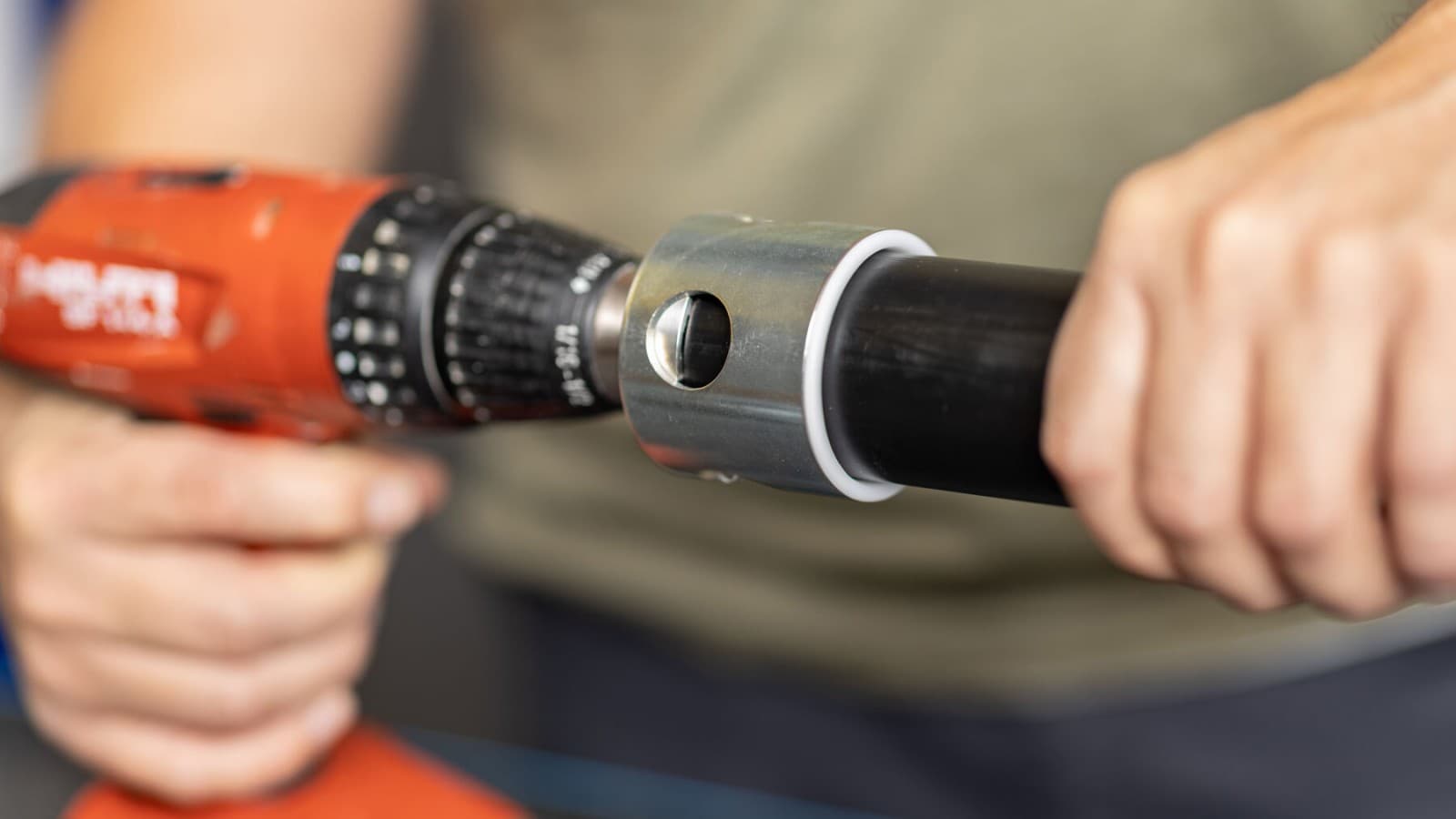

Embout d’ébavurage et de calibrage Geberit Mepla
Gain de temps et travail efficace : L’embout peut être utilisé avec n’importe quelle perceuse-visseuse dont la vitesse de rotation peut être réglée à 500 tr/min. Il permet de calibrer et d’ébavurer les tuyaux Geberit Mepla en une seule étape.
L’embout est disponible pour les diamètres DN 12 à DN 65.
