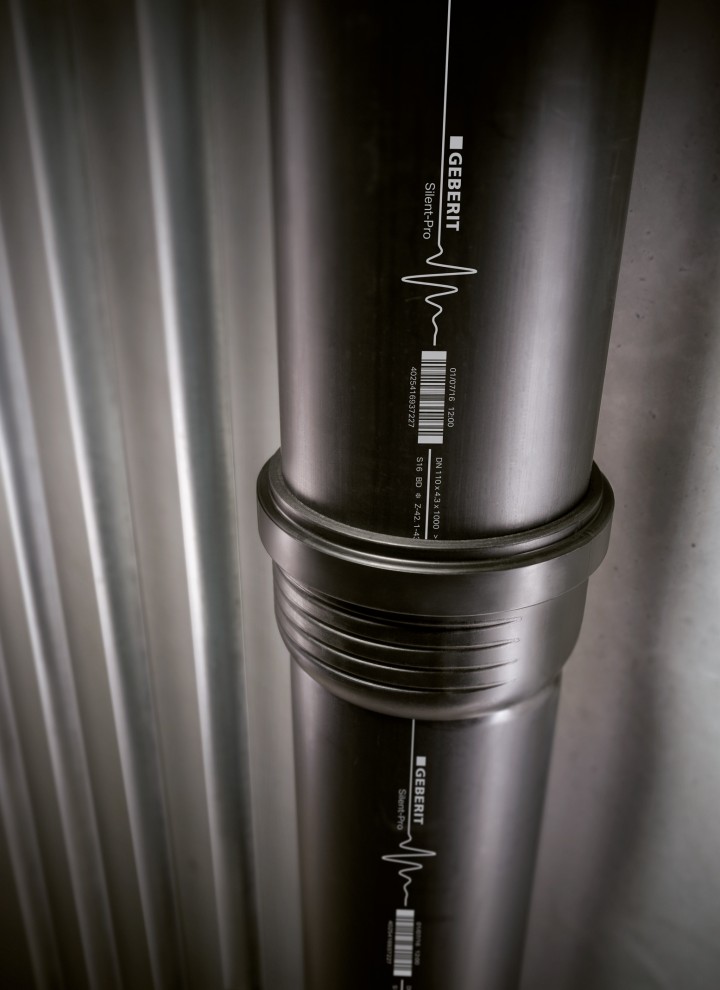

Geberit Silent-Pro Le système d’évacuation à emboîter à haute isolation phonique
Le système d’évacuation fortement insonoré Geberit Silent-Pro réduit de manière audible les nuisances sonores indésirables provenant des salles de bains voisines.
Même les installateurs et les concepteurs n’en entendent plus parler après l'installation: concevoir, installer et ne plus y penser, carGeberit Silent-Pro répond à toutes les exigences pertinentes en matière de réduction du bruit. Geberit Silent-Pro - et le silence s’installe dans la maison.
Geberit Silent-Pro est plus léger que les conduites en fonte, ce qui le rend plus facile à transporter. Grâce à son raccordement emboîté, il est également plus simple à poser.
De bonnes raisons de choisir Geberit Silent-Pro
Silence dans la maison
Le système offre une excellente isolation phonique grâce à son poids élevé et à son design spécifique.
Installation facile
Les raccords et les tubes s’emboîtent sans outil supplémentaire.
Evacuation gain de place
Geberit Silent-Pro SuperTube permet une évacuation compacte, idéale pour les immeubles collectifs.
Etanchéité fiable
La profondeur d’emboîtement généreuse assure une sécurité optimale, tandis que le joint d’étanchéité en EPDM garantit une étanchéité parfaite.
Principales applications et domaines d’utilisation
Projets soumis à des exigences élevées en matière de protection phonique
Geberit Silent-Pro peut être utilisé pour les systèmes d’évacuation dans différents types de bâtiments présentant des exigences élevées en matière d’isolation phonique.
Projets réalisés avec la technologie SuperTube
En association avec la technologie gain de place SuperTube, la planification d’immeubles collectifs avec des conduites de chute de plus de 10 mètres permet de libérer davantage d’espace pour l’aménagement intérieur et les surfaces habitables.
Evacuation des eaux de toiture conventionnelle
La bague à serrer Geberit permet de réaliser un emboîtement résistant à la force longitudinale. Le système Geberit Silent-Pro peut ainsi être utilisé pour les conduites d’eaux pluviales intérieures et conventionnelles.
Projets soumis à des exigences en matière de protection incendie
Des tests incendie selon la norme EN 1366-3 ont été effectués pour de nombreuses configurations d’installation différentes. En combinaison avec la manchette coupe-feu Geberit RS90 Plus EN, le système à emboîter Geberit Silent-Pro est homologué pour une résistance au feu de 90 minutes (ETA/ETB).
Evacuation des bâtiments avec séparateurs de graisses
Le système Geberit Silent-Pro convient à l’évacuation des eaux usées contenant des huiles et des graisses dans le secteur de la restauration ou dans les environnements commerciaux, à condition de remplacer les joints d’étanchéité en EPDM montés en usine par le joint à lèvres Geberit en NBR.
Avantages de Geberit Silent-Pro

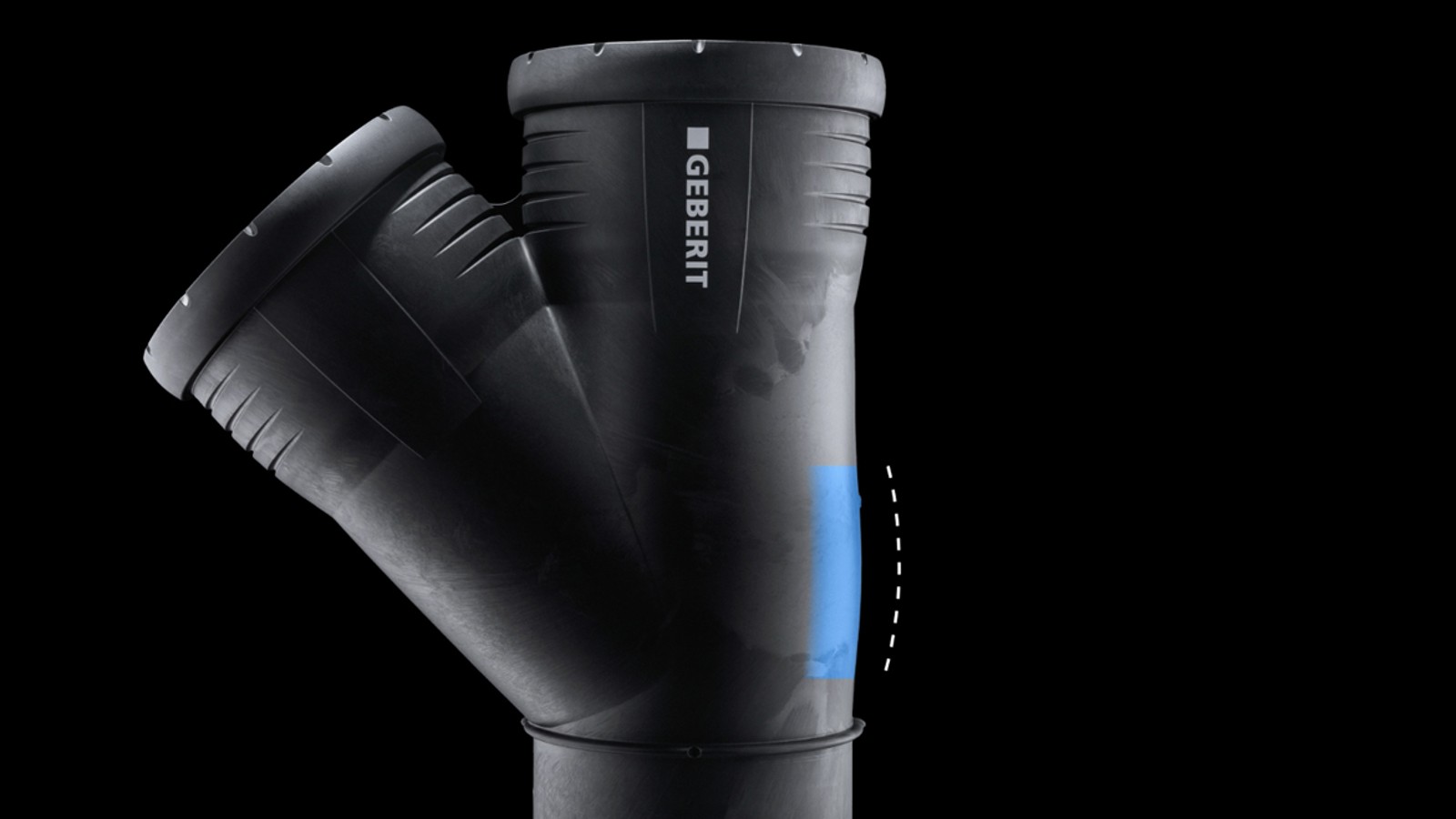

Grâce à son poids élevé et au design spécifique des zones d’impact des raccords, Geberit Silent-Pro offre une excellente isolation phonique.
Des raccords hydrauliquement optimisés garantissent une capacité d’évacuation plus élevée ainsi qu’un niveau sonore réduit dans la conduite d’évacuation.
Cela fait de Geberit Silent-Pro un excellent choix pour les colonnes de descente pluviale et les conduites de raccordement dans les systèmes d’évacuation des bâtiments où les exigences en matière d’insonorisation sont élevées.
En collaboration avec l’Institut Fraunhofer de physique du bâtiment (IBP), des certificats de réduction acoustique ont été établis pour de nombreux types de constructions.
Montage aisé grâce au système d’assemblage à emboîter

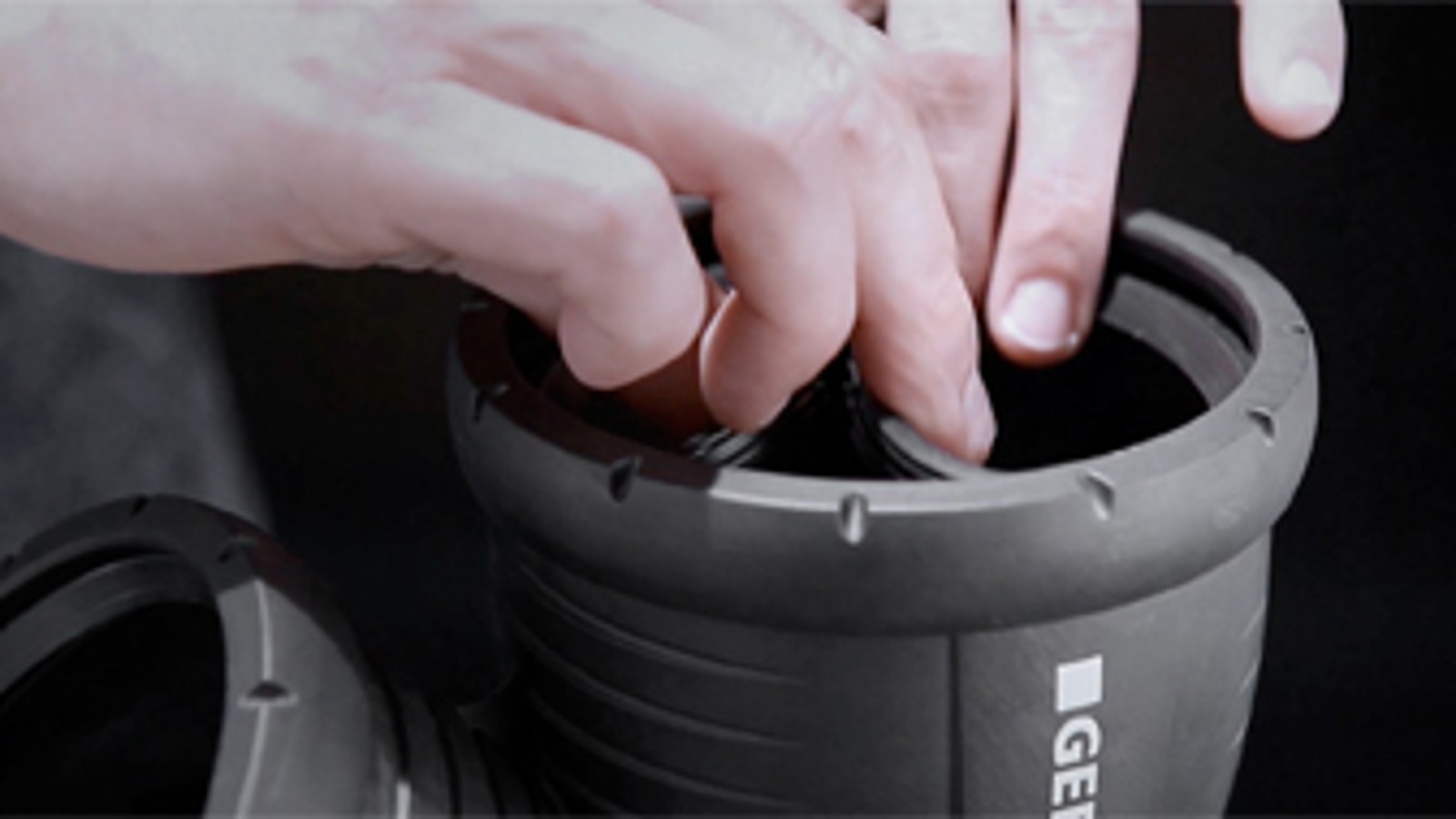

Le système d’évacuation à emboîtement peut être assemblé facilement et rapidement, sans outil supplémentaire. Le joint en EPDM peut être retiré pour un montage à blanc, puis réinséré sans difficulté. Les joints sont légèrement lubrifiés en usine pour faciliter la mise en œuvre.
Il n’est pas nécessaire de mesurer et de marquer la profondeur d’emboîtement, car les raccords sont équipés d’une bague de butée. Les installateurs sanitaires peuvent ainsi vérifier d’un seul coup d’œil si les raccords et tubes sont bien emboîtés.

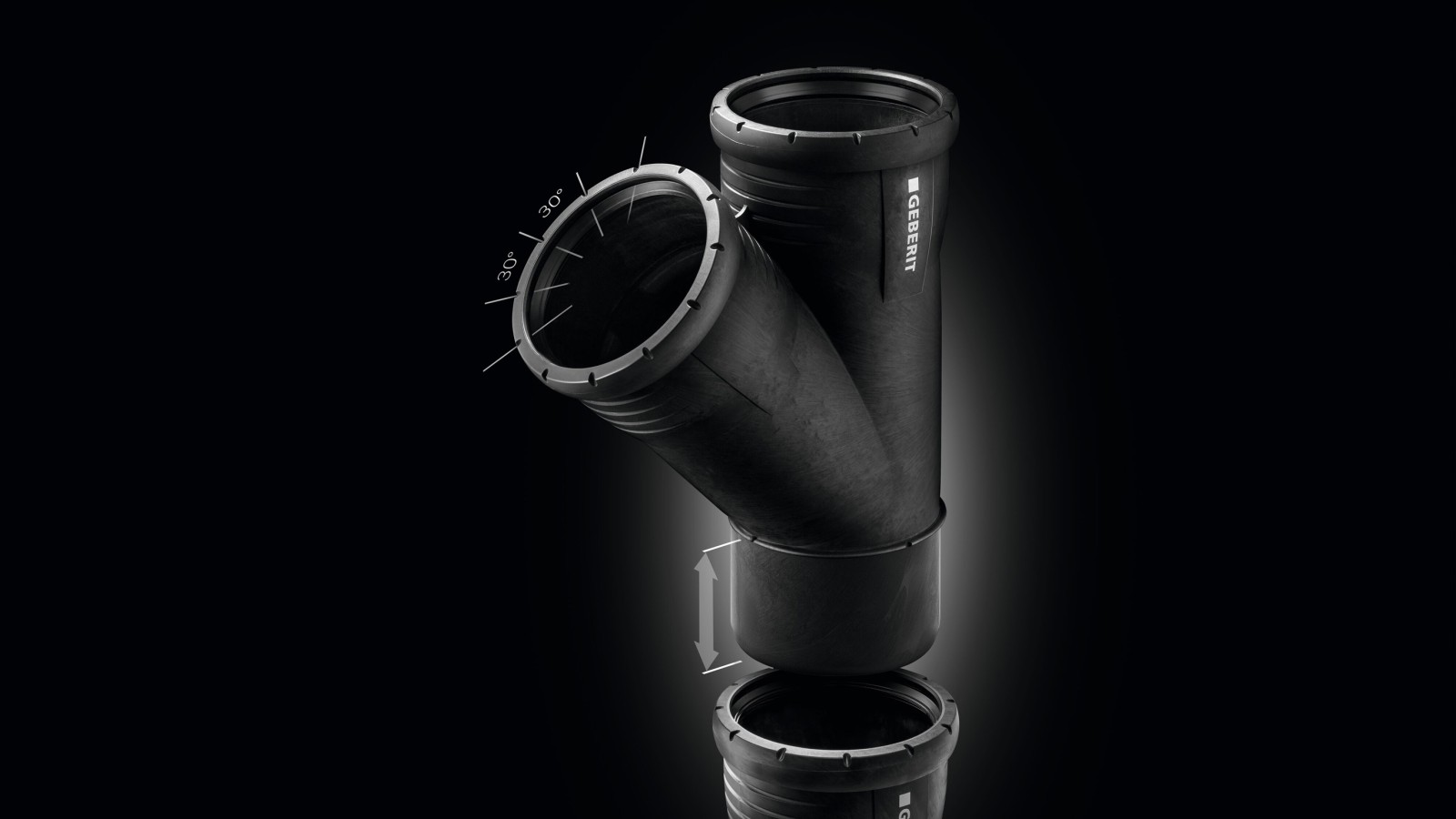

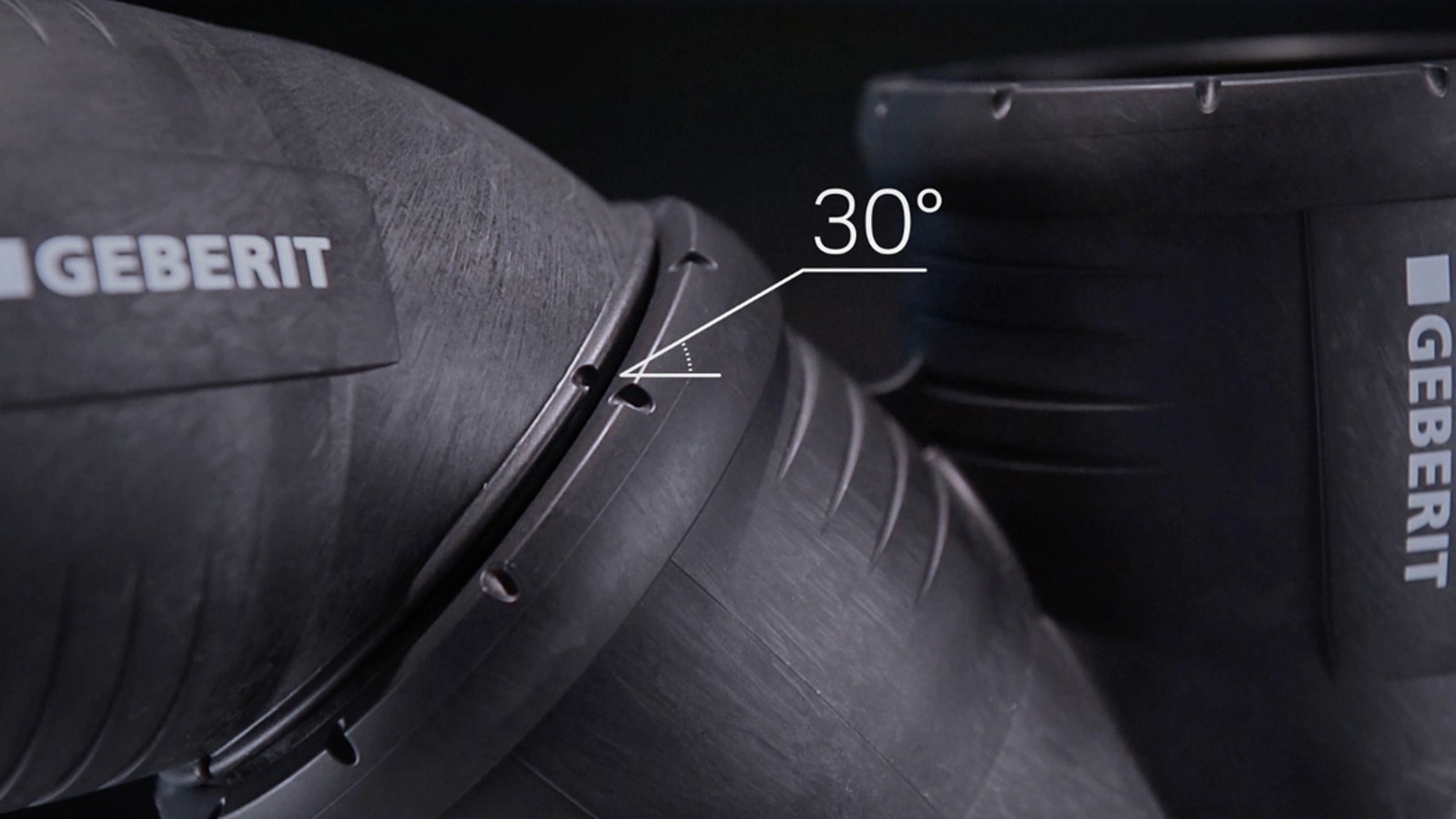

Les raccords tiennent bien en main. Cela facilite particulièrement la manipulation du système pour les diamètres plus importants. Les nervures présentes aux extrémités à emboîter assurent une bonne prise en main, tandis que les repères à 30 degrés permettent un ajustement précis des raccords.
Emboîtement fiable et contrôlable
Geberit Silent-Pro séduit par une multitude de détails. Lors de son développement, des éléments ont été intégrés afin de garantir une connexion fiable, même dans des conditions de chantier difficiles.

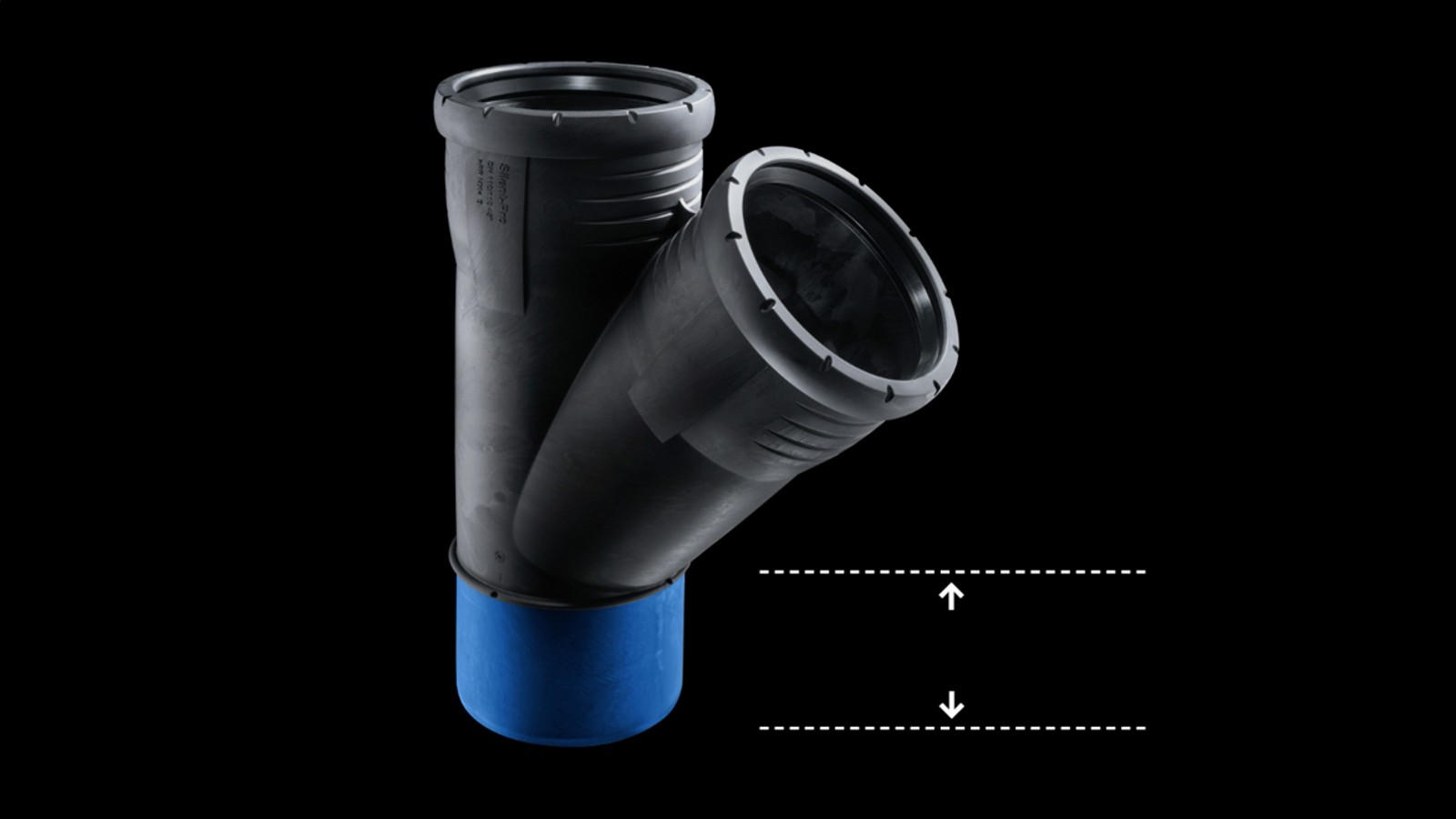

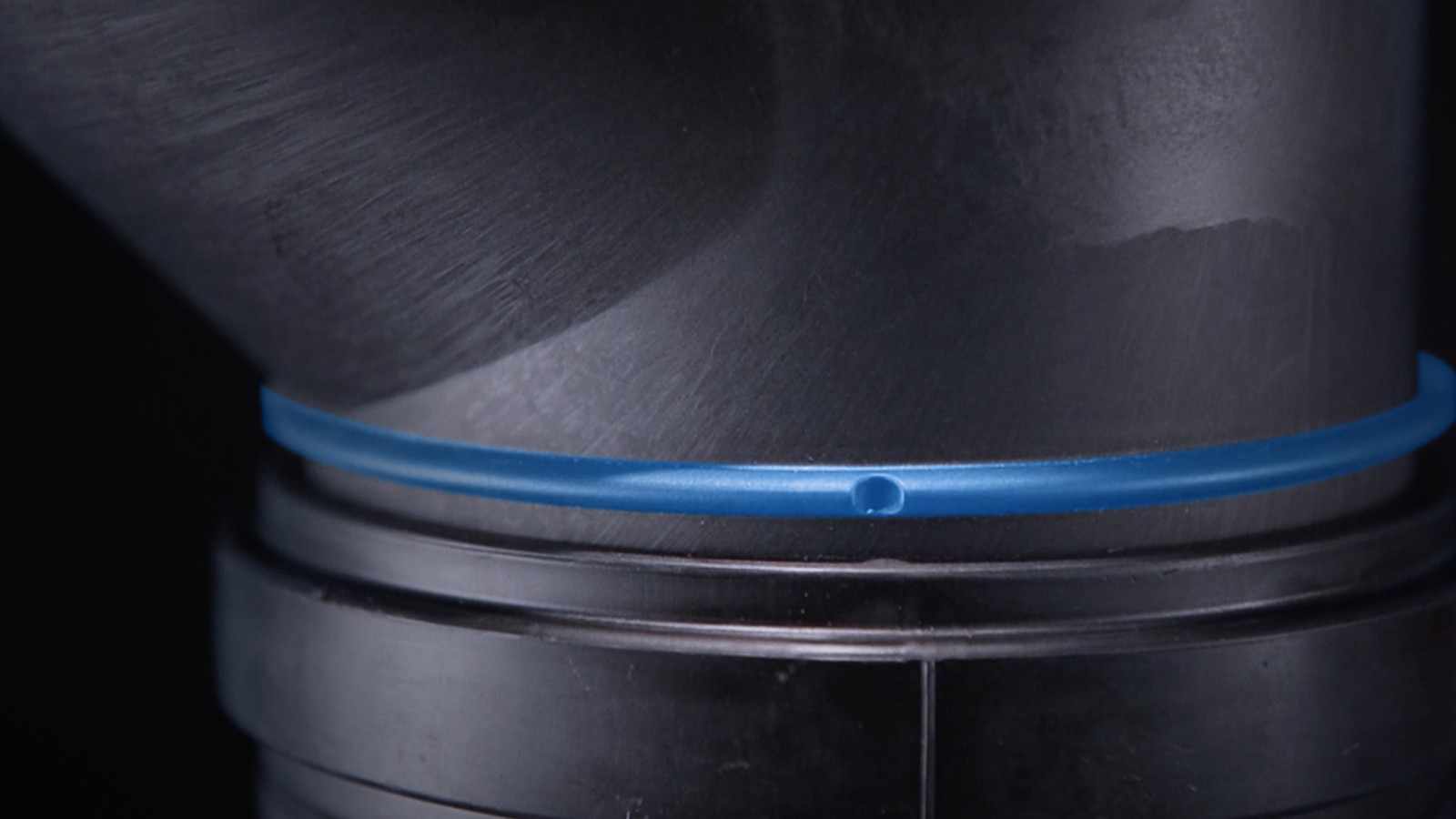

Grâce à une profondeur d’emboîtement généreuse, le système reste généralement tolérant, même lorsque les extrémités de tuyaux sont coupées en biais ou que les composants ne sont pas insérés complètement par inadvertance.L’anneau d’étanchéité sur la pièce moulée permet à l’installateur de vérifier facilement si les éléments sont insérés correctement.

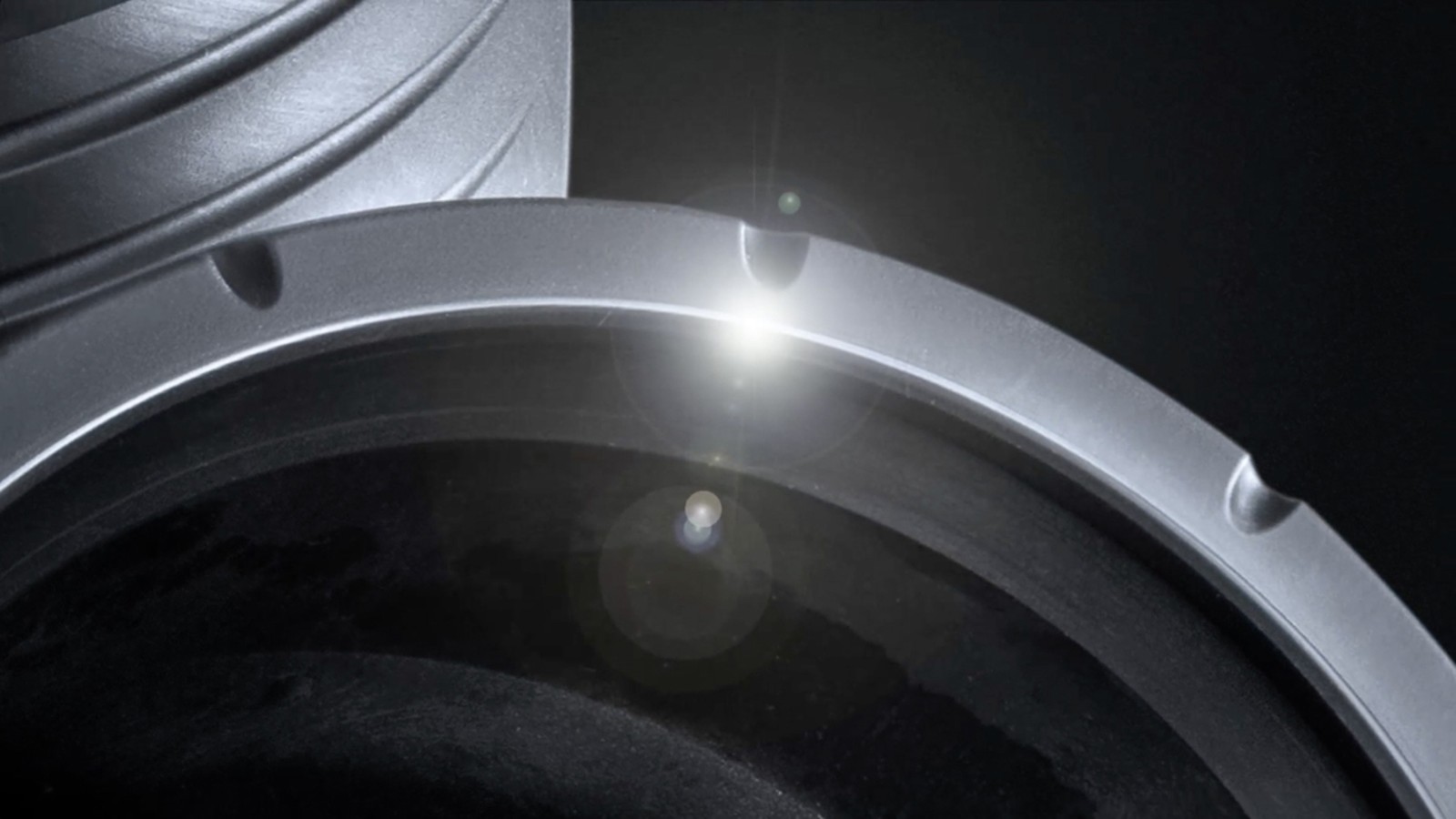

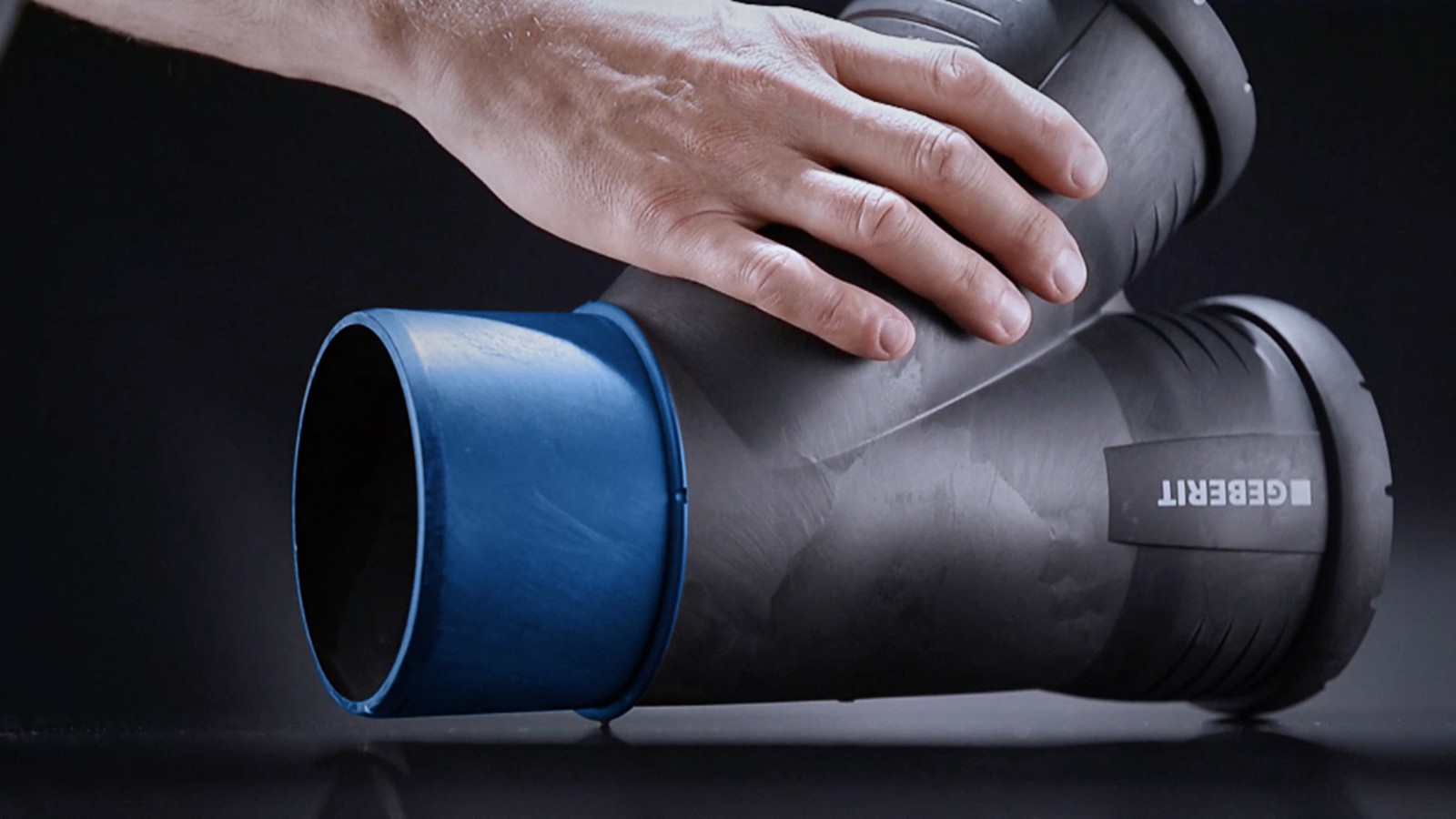

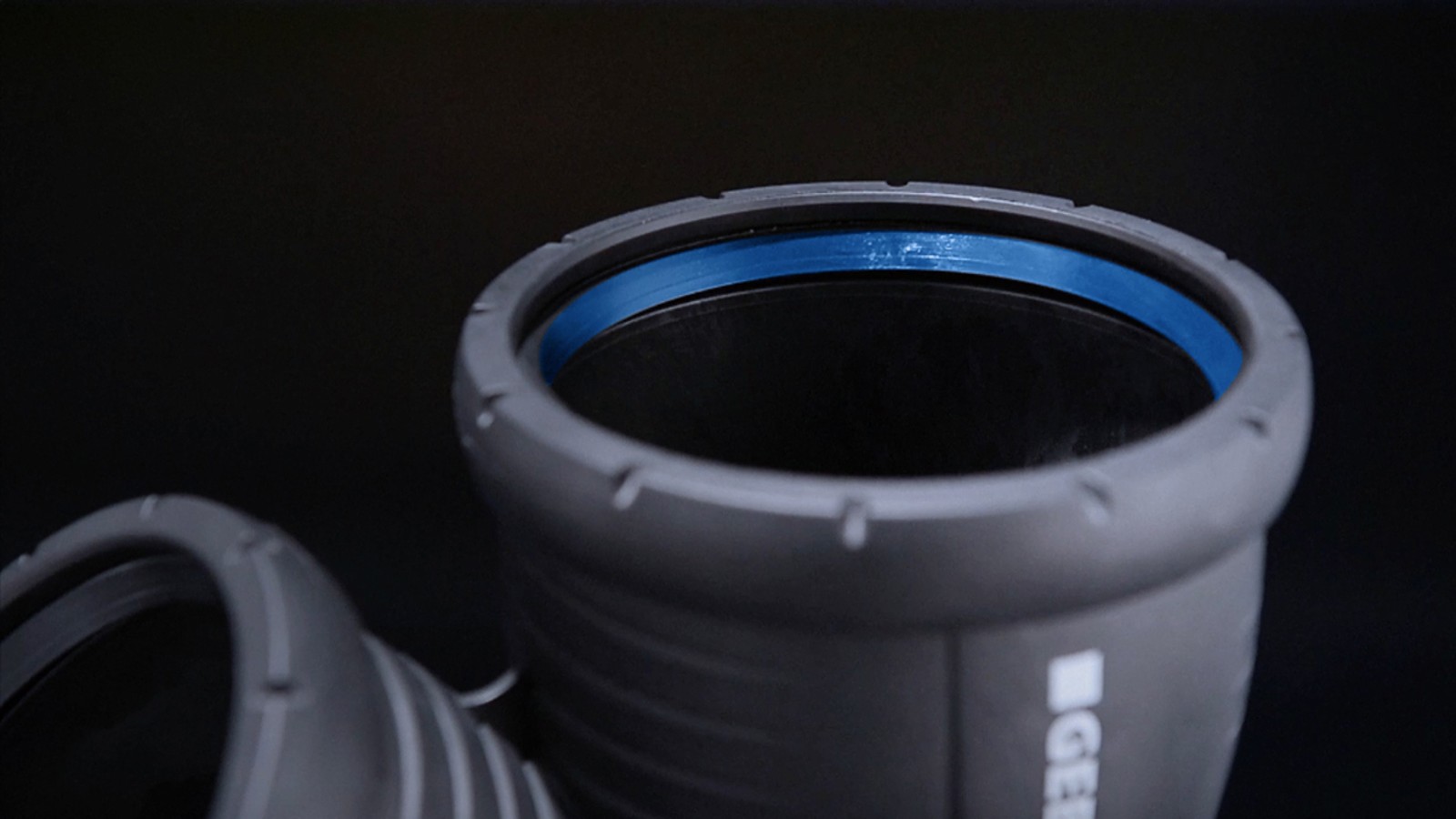

De plus, l’anneau d’étanchéité saillant protège la surface contre les rayures et empêche tout endommagement du joint lors de l’insertion.L’anneau d’étanchéité est fabriqué en EPDM de haute qualité, un matériau réputé pour sa longévité.
Les joints en EPDM conservent leur étanchéité pendant plusieurs années, même dans des conditions d’utilisation exigeantes telles que des températures d’eau élevées ou une exposition aux produits chimiques domestiques.
Vue d’ensemble du système Geberit Silent-Pro
Dimensions
Dimensions disponibles
| Diamètre nominal (DN) | Dimension d x s (mm) |
|---|---|
| 50 | 50 x 3,0 |
| 70 | 75 x 3,8 |
| 90 | 90 x 4,3 |
| 100 | 110 x 4,5 |
| 125 | 125 x 5,0 |
| 150 | 160 x 6,0 |

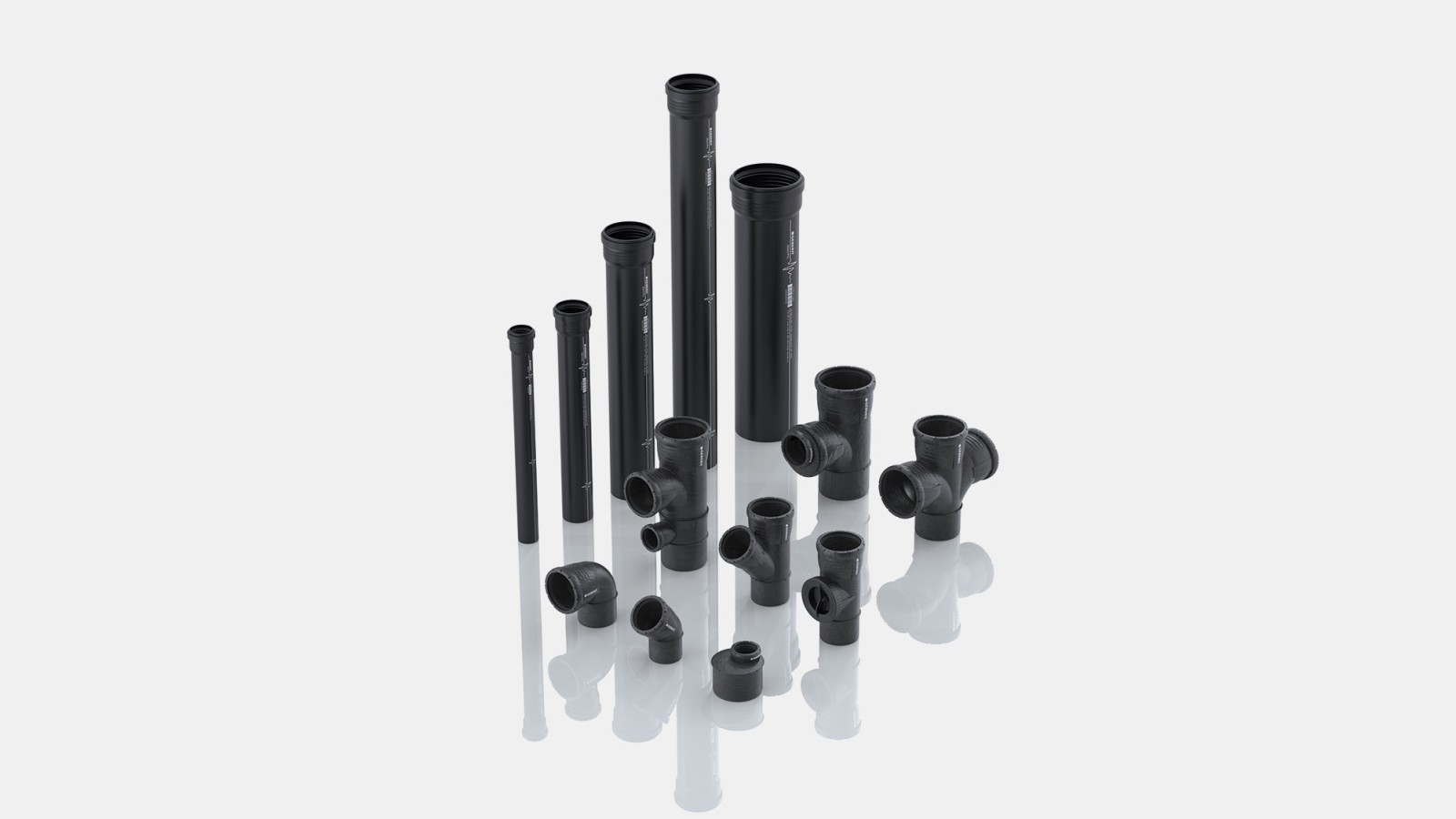

Raccords
Assortiment
Raccords disponibles
- Vaste choix de raccords différents
- Réduction du bruit grâce à la présence d’un matériau renforcé au niveau des zones d’impact
- Divers raccords spéciaux

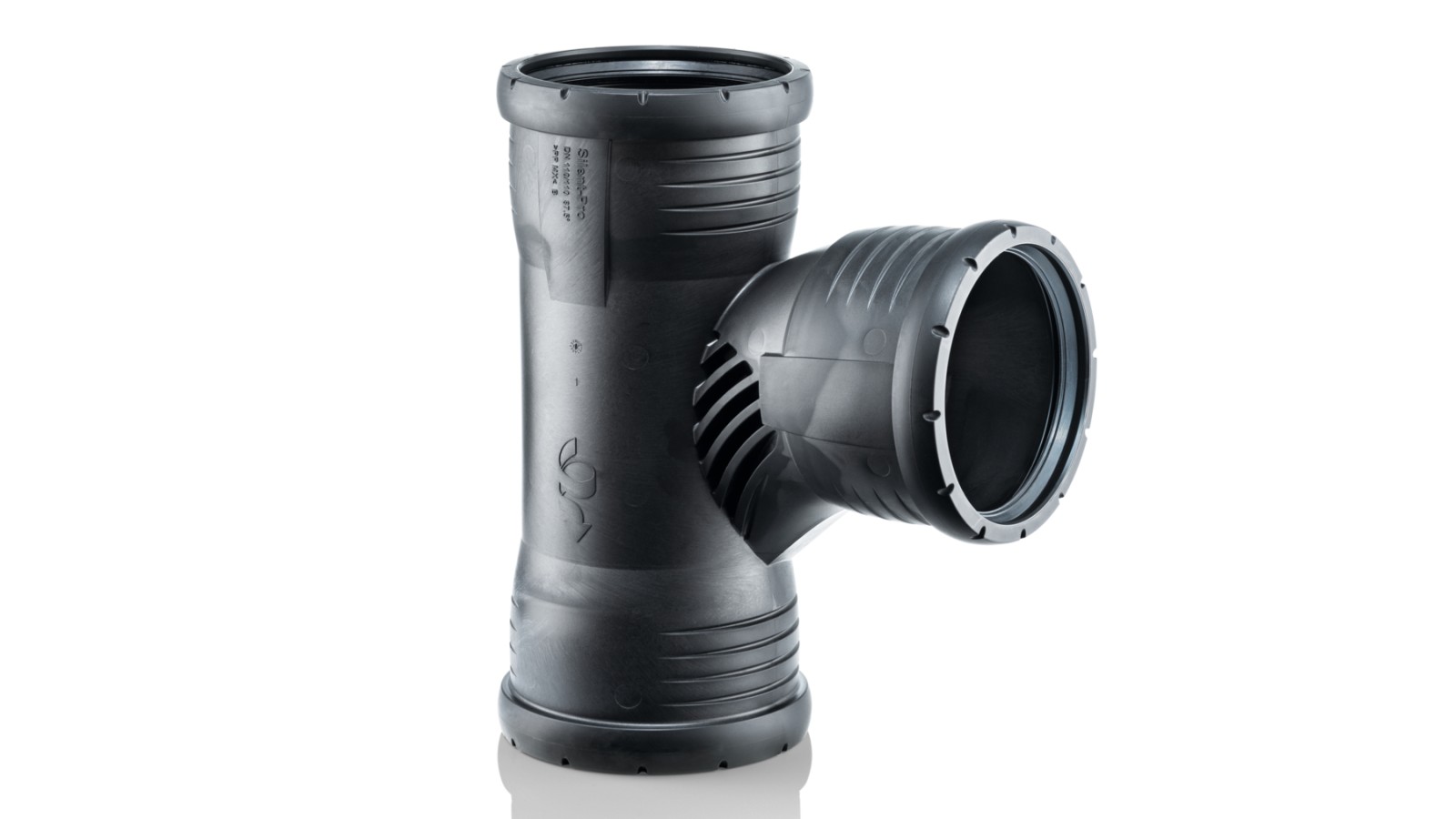

- Tés hydrauliques Swept Entry

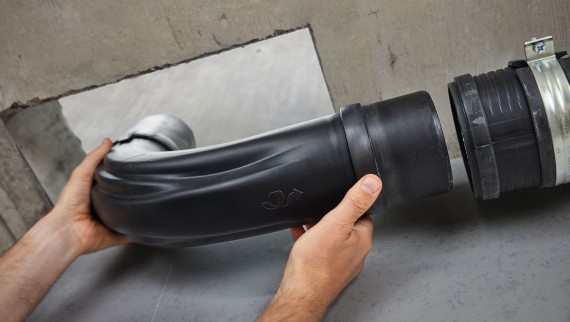

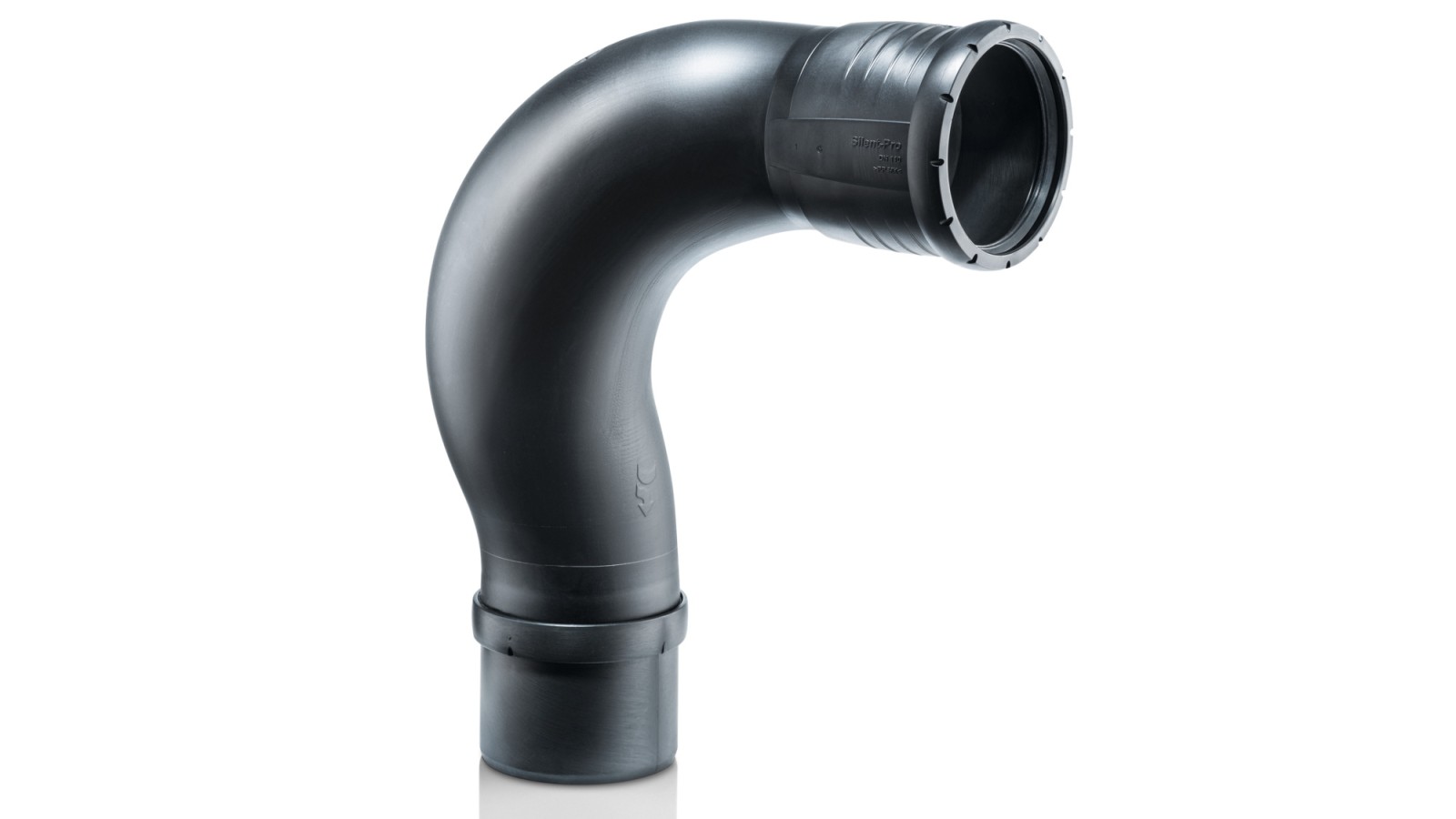

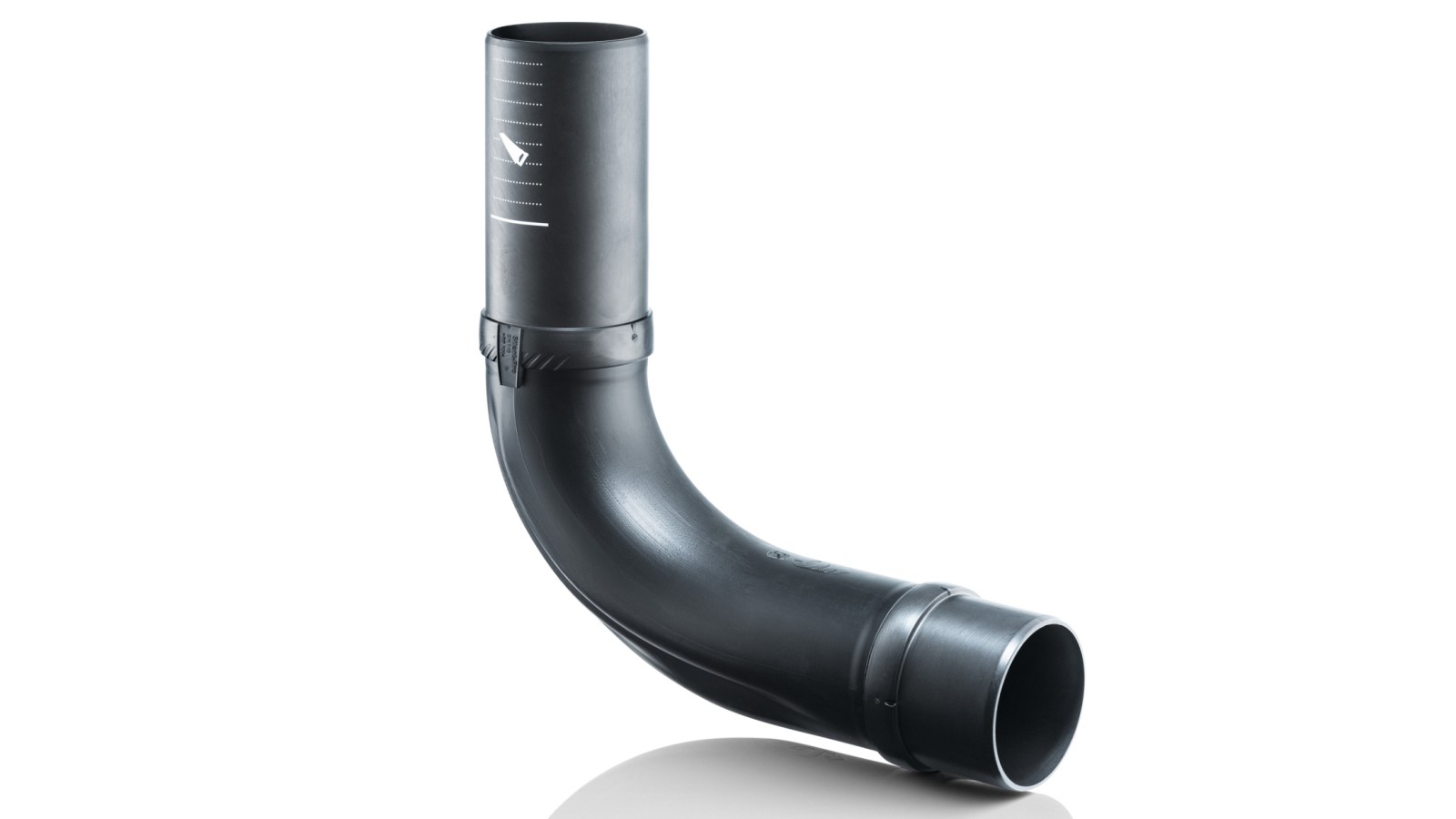

Geberit Silent-Pro SuperTube
Le système d’évacuation gain de place pour les immeubles collectifs présente de nombreux avantages :
- Une conception simplifiée
- Une structure du système épurée
- Une capacité d’écoulement améliorée
- Une installation facilitée
- Une consommation de matériaux réduite
Accessoires
Produits disponibles
Protection incendie pour Geberit Silent-Pro
Des tests incendie selon la norme EN 1366-3 ont été effectués pour plus de 50 situations de montage.
En combinaison avec la manchette coupe-feu Geberit RS90 Plus EN, le système à emboîter Geberit Silent-Pro est homologué pour une résistance au feu de 90 minutes (ETA/ETB).
Contrôler maintenant la situation de construction avec l’outil de protection incendie Geberit

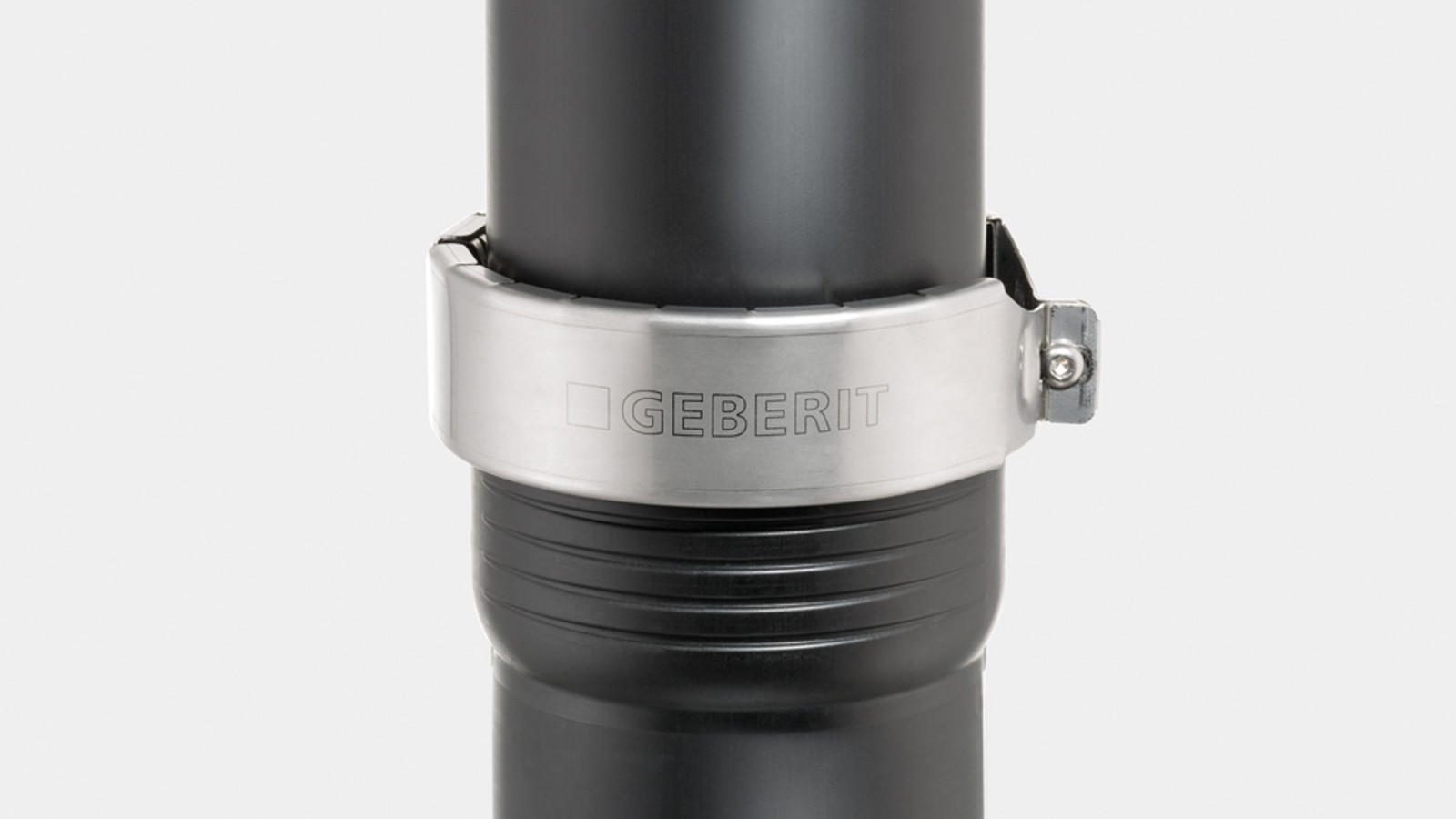

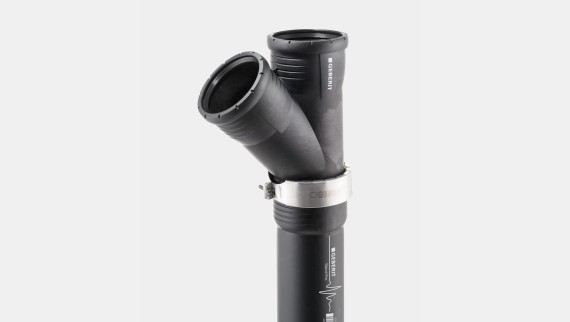

Bague à serrer Geberit
La bague à serrer Geberit permet de réaliser un emboîtement résistant à la force longitudinale. Le système Geberit Silent-Pro peut ainsi être utilisé pour des conduites d’eaux pluviales avec une pression intérieure pouvant atteindre 2 bars.
Caractéristiques techniques
Vue d’ensemble
| Geberit Silent-Pro | |
|---|---|
| Matériau | PP-MX |
| Coefficient de dilatation en longueur | 0,08 mm / (m K) |
| Compensation de la dilatation en longueur | Par le biais du manchon à emboîter ; ne nécessite aucune mesure supplémentaire |
| Température d’installation | De -10 °C à 40 °C |
| Température d’utilisation permanente | De -10 °C à 90 °C |
| Résistance aux produits chimiques | Résistance aux produits chimiques ménagers usuels |
Déclaration Environnementale Produit
Déclaration Environnementale Produit (DEP)
Les Déclarations Environnementales Produits (« Environmental Product Declarations » ou DEP) apportent de la transparence et permettent de comparer les produits en fonction de leur empreinte environnementale.
Des Déclarations Environnementales Produits sont disponibles pour les tubes Geberit Silent-Pro ainsi que pour les raccords Geberit les plus courants :
Outils de planification utiles
BIM
Tous les outils BIM de Geberit sont réunis dans cette application centrale pour les professionnels. De nombreuses fonctions utiles simplifient le processus de planification.
Geberit ProPlanner
Geberit ProPlanner est adapté aux besoins des plombiers planificateurs et des entreprises sanitaires qui se chargent eux-mêmes de la planification de projets de moyenne à grande envergure.
Outil d’isolation phonique Geberit
L’outil d’isolation phonique Geberit vous permet de modéliser des situations de chantier spécifiques en quelques étapes seulement et de trouver rapidement les solutions adaptées.
