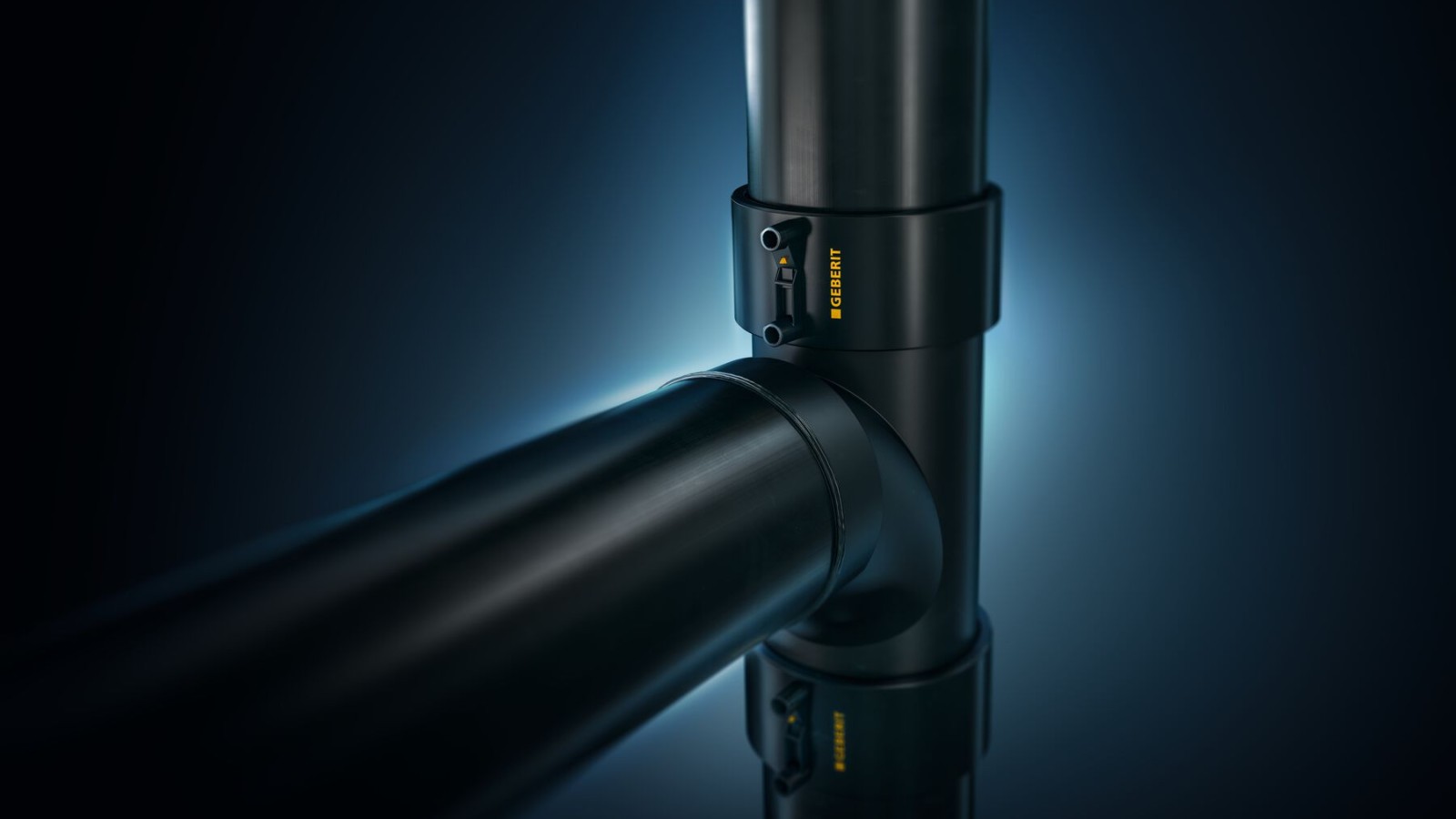

Geberit PE Grande résistance pour de nombreuses applications
Idéal pour le gros œuvre
Le polyéthylène (PE) est un matériau extrêmement léger et incroyablement résistant. Le système d’évacuation Geberit PE résiste aux changements importants de température, à la pression et aux produits chimiques agressifs tels que les bases ou les acides. Les tubes robustes Geberit PE sont disponibles dans tous les diamètres courants, de d32 à d315. La gamme de raccords, y compris les raccords spéciaux, est pratiquement complète.
La technique d’assemblage indémontable permet d’utiliser le système Geberit PE dans diverses applications sans exigences acoustiques particulières, telles que le scellement dans le béton ou l’évacuation des bâtiments et des eaux de toiture.
Les installations peuvent être réalisées directement sur le chantier ou préfabriquées en atelier.
Le système Geberit PE est également disponible en combinaison avec la technologie Geberit SuperTube.
Pourquoi choisir Geberit PE
Raccordements robustes
La technologie du raccordement peut être utilisée pour pratiquement toutes les applications d'évacuation
Résistance aux produits chimiques
Le système d'évacuation Geberit PE est résistant à la plupart des alcalis, acides et produits chimiques courants.
Capacité d'évacuation élevée et plus d'espace de vie
Geberit PE est optimisé hydrauliquement pour une meilleure rentabilité avec un encombrement réduit tout en garantissant une grande capacité d'évacuation.
Convient pour les murs et les sols
Les tubes PE Geberit robustes peuvent être posés dans le béton ou dans le sol.
Principales applications et domaines d’utilisation
Evacuation des eaux de toiture par dépression
Grâce à sa haute résistance à la pression, Geberit PE constitue un système éprouvé pour l’évacuation des eaux de toiture par dépression, comme avec Geberit Pluvia.
Préfabrication
Dans le cadre de projets plus importants, les composants du système peuvent être préfabriqués en atelier en toute simplicité.
Pose dans le béton ou la terre
Particulièrement robustes, les conduites Geberit PE peuvent être scellées dans le béton ou posées dans la terre, en respectant les principes en matière de statique et les règles de l’art.
Applications industrielles
Grâce à son matériau très résistant, Geberit PE convient à diverses applications d’évacuation dans le secteur industriel.
Evacuation gain de place dans les immeubles de grande hauteur
Les raccords Geberit PE, combinés à la technologie SuperTube, peuvent être utilisés comme système d’évacuation compact dans les immeubles de grande hauteur.

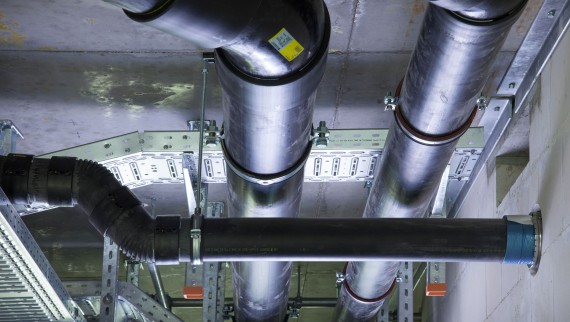

Projets soumis à des exigences en matière de protection incendie
Des tests incendie selon la norme EN 1366-3 ont été effectués pour de nombreuses configurations d’installation différentes. En combinaison avec la manchette coupe-feu Geberit RS90 Plus EN, le système d’évacuation Geberit PE est homologué pour une résistance au feu de 90 minutes (ETA/ETB).

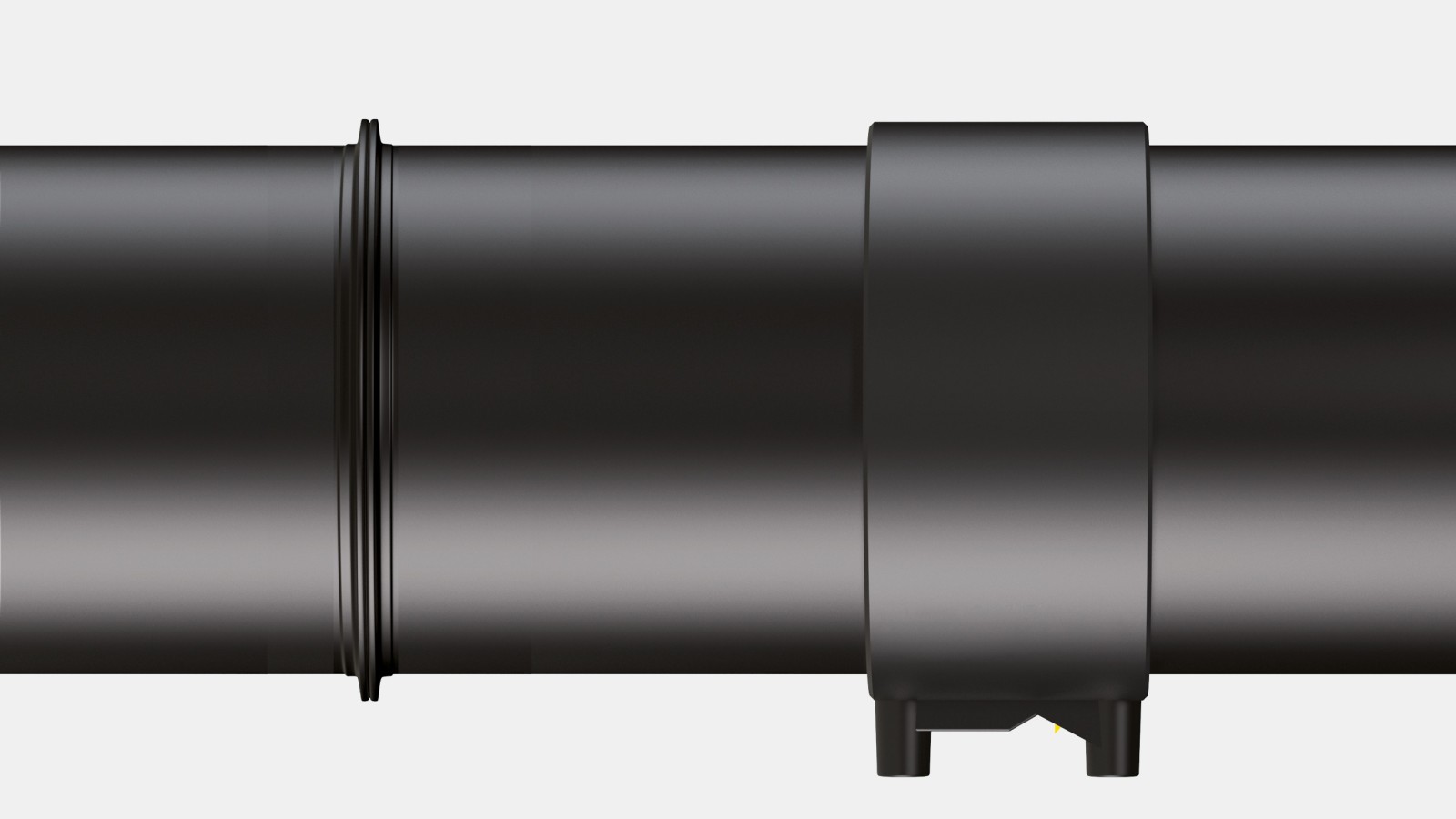

Techniques de raccordement pour Geberit PE Avec raccordement non positif

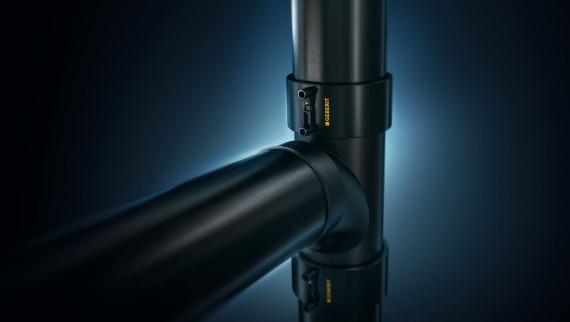

Les tubes et raccords Geberit PE sont soudés rapidement et facilement pour former un joint étanche permanent. Les joints de soudure sont réalisés soit à l'aide d'un équipement de soudure bout à bout, soit à l'aide du raccord d'électrofusion Geberit, avec une gamme complète d'outils et accessoires disponibles.
Les joints soudés des tubes PE Geberit restent étanches pendant de nombreuses années, offrant une réelle tranquillité d'esprit aux maîtres d'ouvrage et aux plombiers. Ces joints de soudure conviennent également à la préfabrication et à la pose des tubes dans le béton.

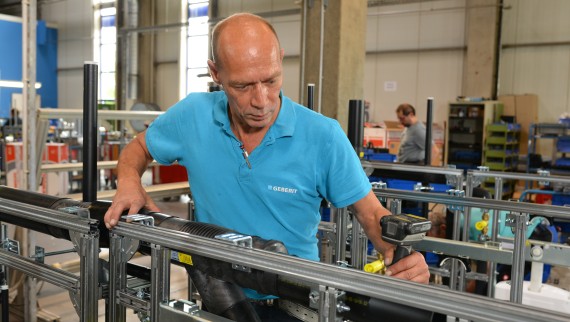

Gagnez du temps grâce à la préfabrication
Pour les projets de construction plus importants, les structures du système peuvent être facilement préfabriquées en atelier. De plus, leur faible poids facilite le transport des systèmes préfabriqués vers les étages supérieurs en vue de leur installation.

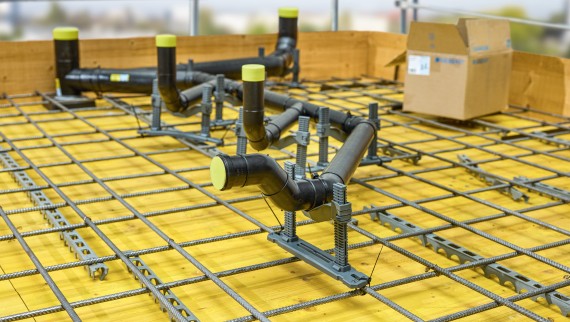

Un système adapté à la pose dans le béton
Les tubes PE de Geberit peuvent également être posés dans le béton grâce à leurs joints de soudure non positifs. Le support Geberit pour béton coulé assure un positionnement précis et une fixation sûre, offrant une solution conviviale et flexible qui résiste aux forces du béton coulant.
Vue d’ensemble du système Geberit PE
Dimensions
Dimensions disponibles
| Diamètre nominal (DN) | Dimension d x s (mm) |
|---|---|
| 30 | 32 x 3 |
| 40 | 40 x 3 |
| 50 | 50 x 3 |
| 56 | 56 x 3 |
| 60 | 63 x 3 |
| 70 | 75 x 3 |
| 90 | 90 x 3,5 |
| 100 | 110 x 4,3 |
| 125 | 125 x 4,9 |
| 150 | 160 x 6,2 |
| 200 | 200 x 6,2 |
| 200 | 200 x 7,7 |
| 250 | 250 x 7,8 |
| 250 | 250 x 9,7 |
| 300 | 315 x 9,8 |
| 300 | 315 x 12,2 |

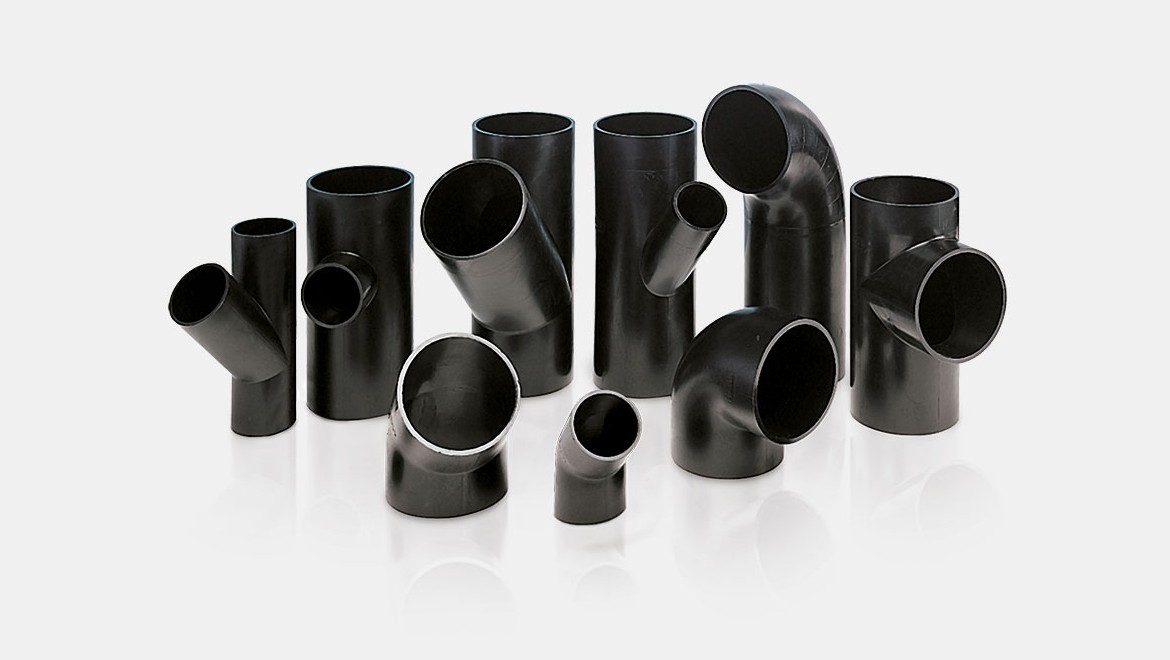

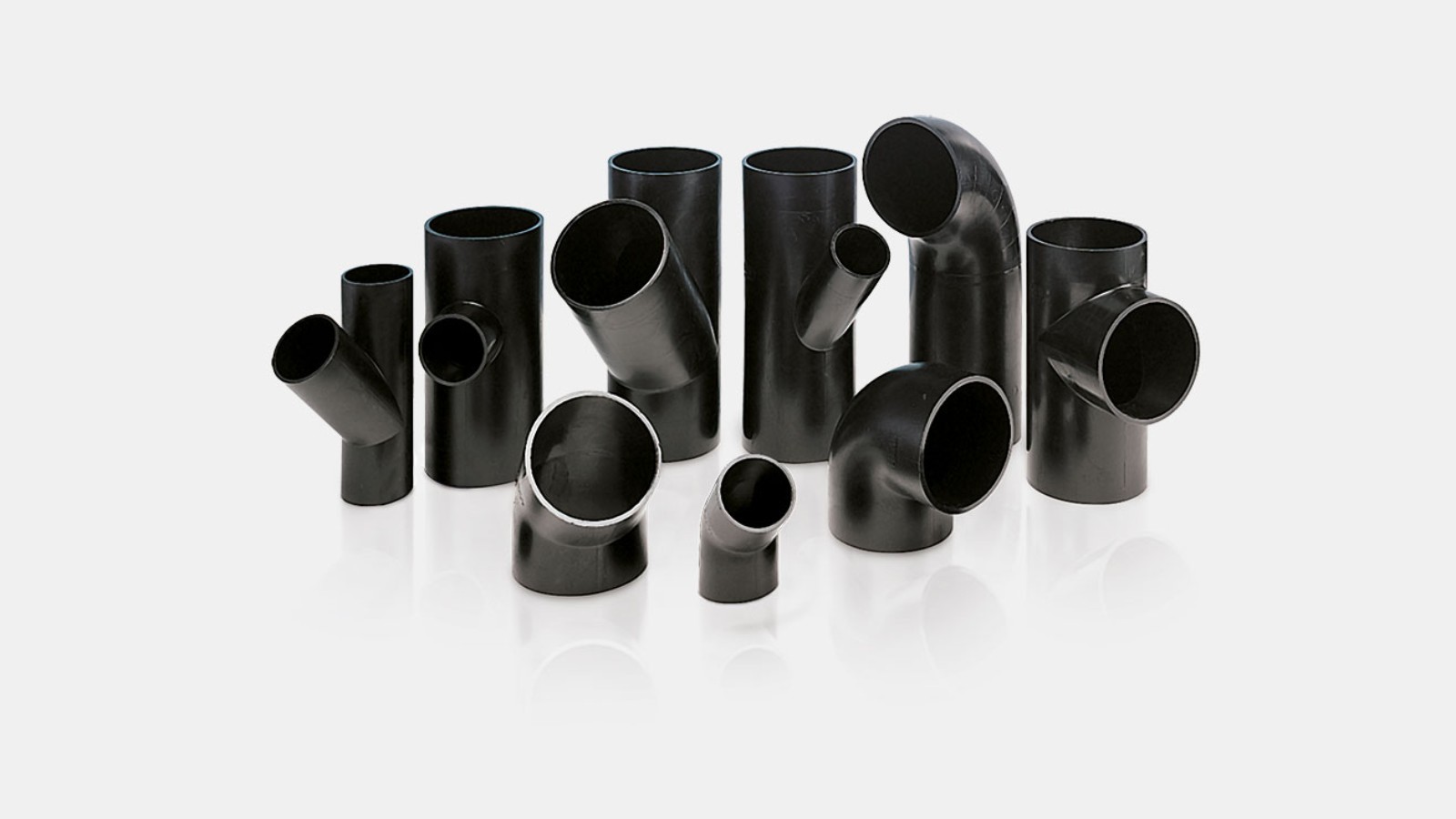

Raccords
Assortiment Pour presque chaque application d’évacuation
Raccords disponibles
L’assortiment Geberit PE comprend un large choix de raccords, y compris divers raccords spéciaux.
Il permet ainsi de répondre à presque toutes les exigences en matière d’évacuation, sans compromis.

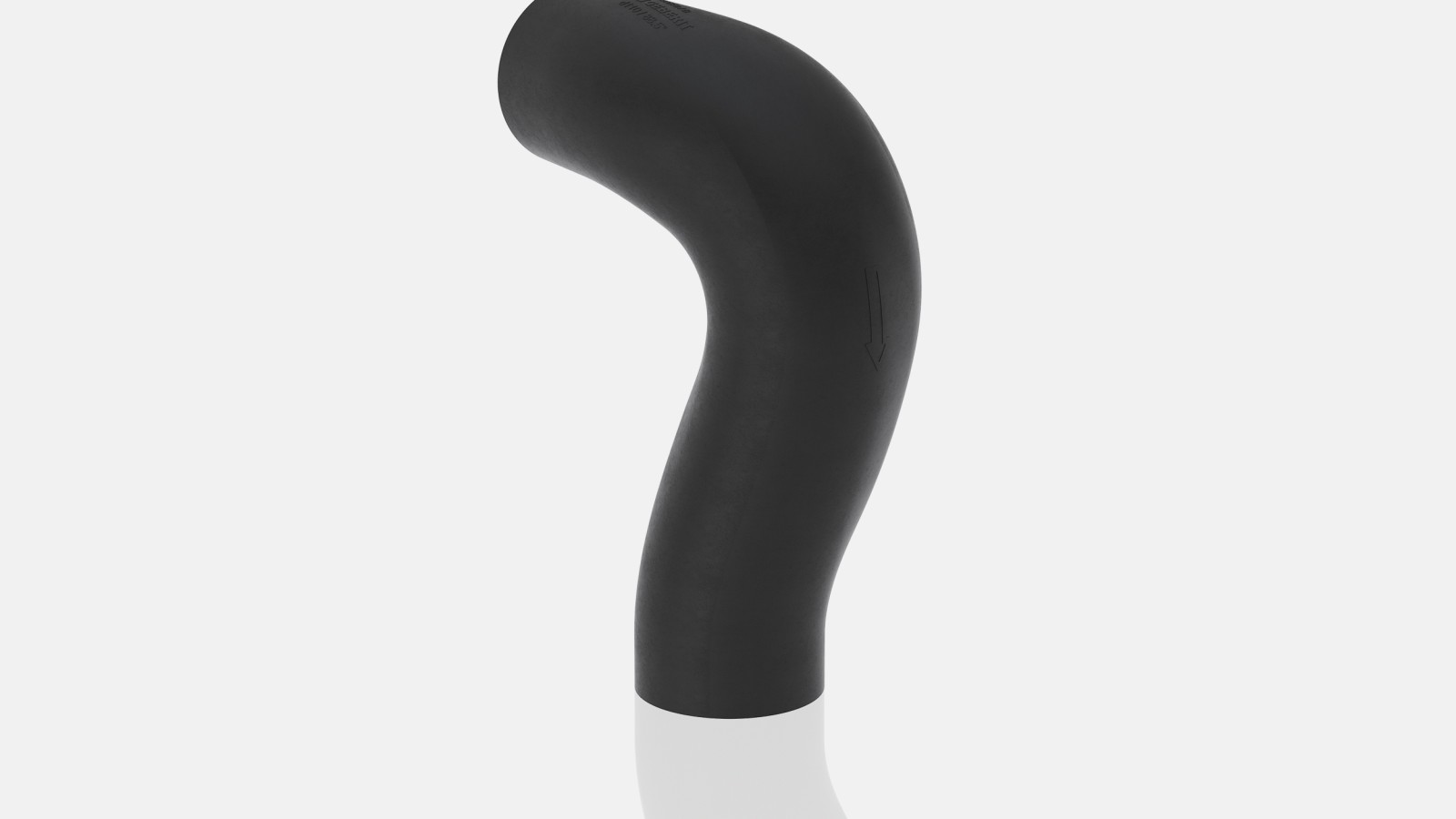

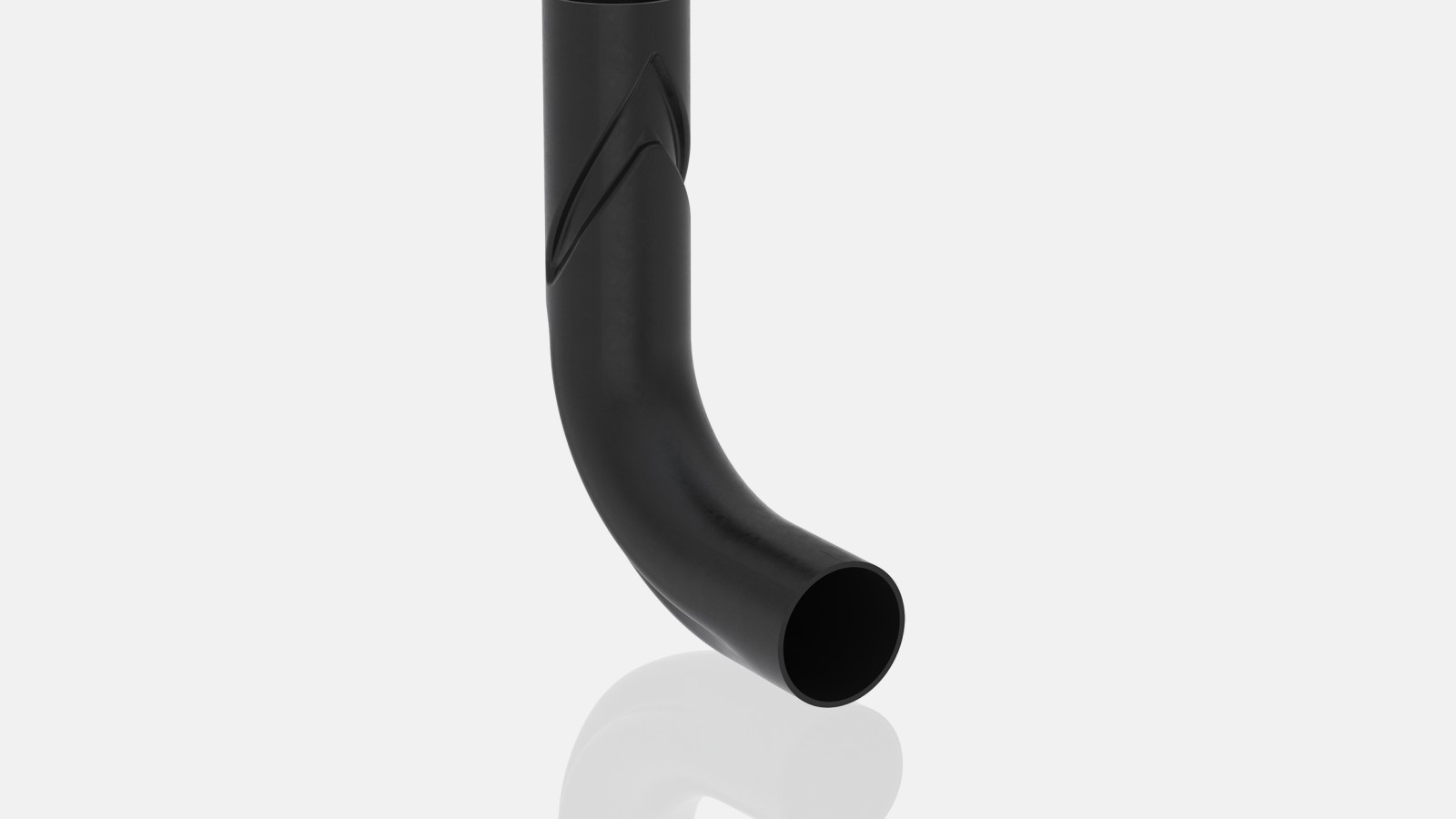

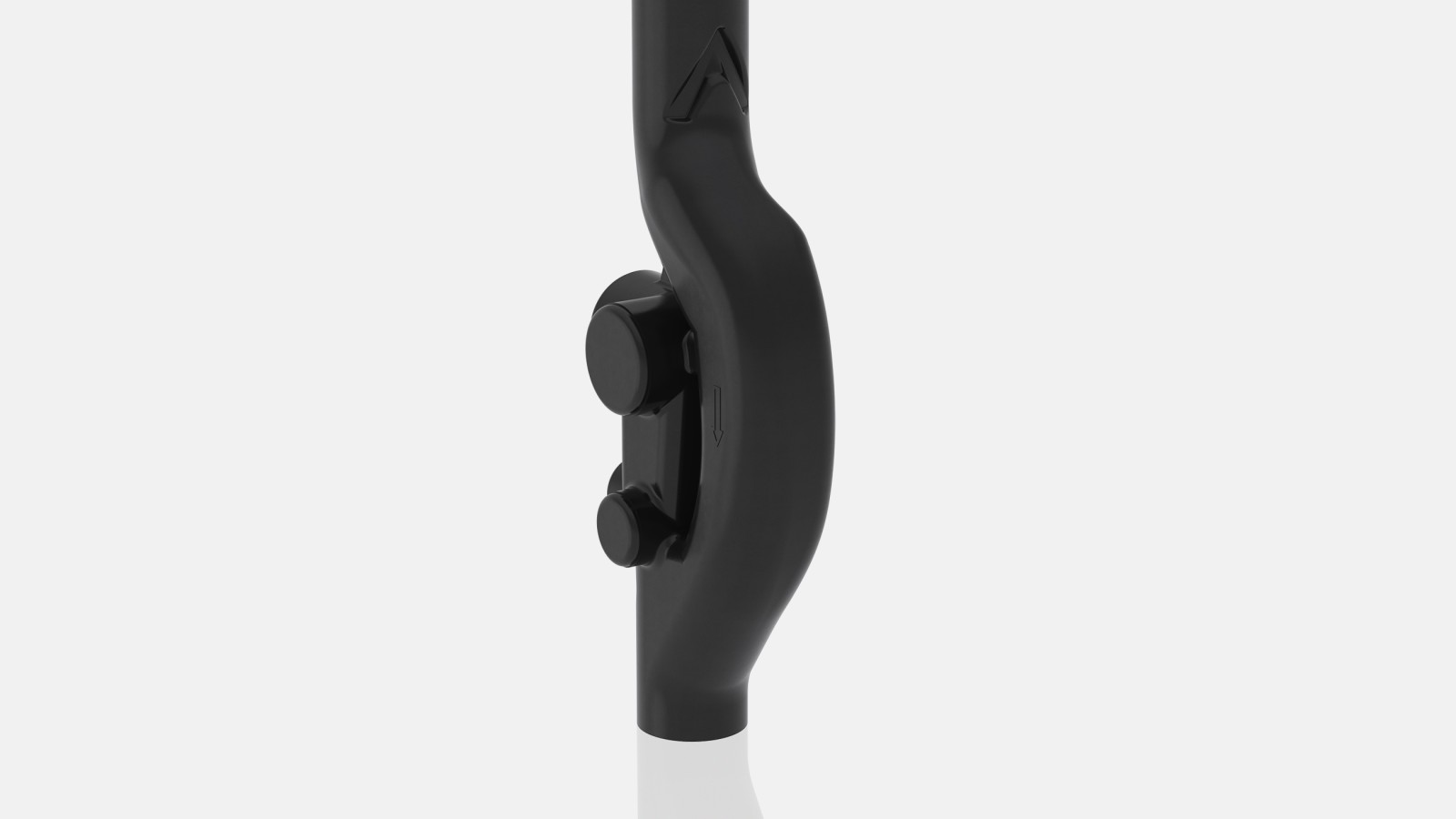

Geberit SuperTube
Evacuation gain de place des immeubles de grande hauteur grâce aux raccords dotés de la technologie SuperTube :
- Surfaces utiles et habitables optimisées
- Planification et installation simplifiées
- Diamètre réduit et homogène des conduites
- Pas de conduite de ventilation supplémentaire
- Conduites horizontales sans pente (jusqu’à six mètres)
Accessoires
Produits disponibles

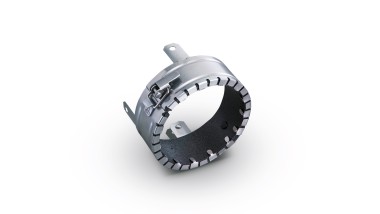

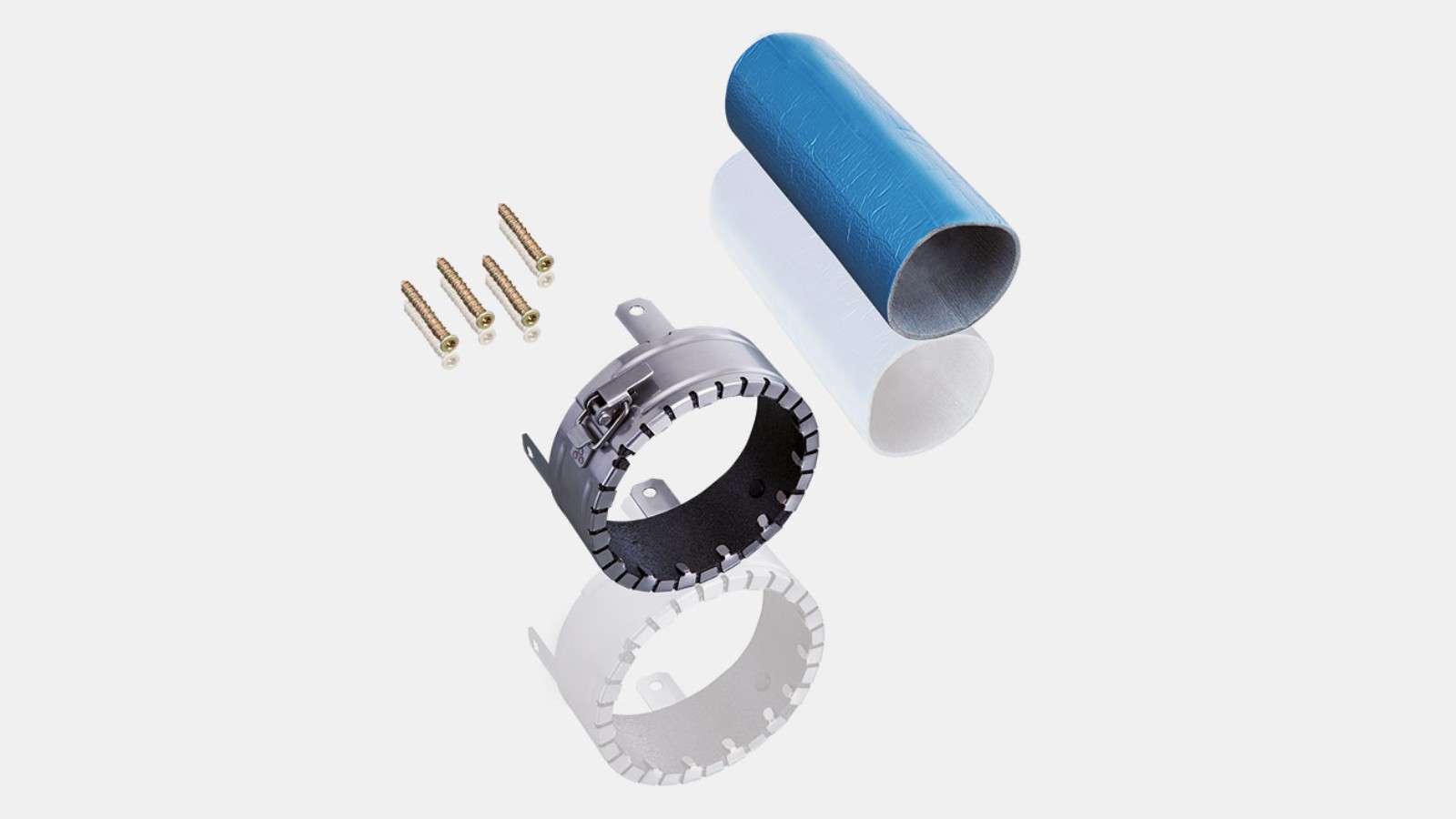

Protection incendie pour Geberit PE
- Geberit propose des manchettes coupe-feu jusqu’à la classe de résistance au feu F 120
- Tests incendie réalisés selon la norme EN 1366-3
- Manchettes coupe-feu Geberit RS90 Plus EN homologuées pour une résistance au feu de 90 minutes (ETA/ETB)
Caractéristiques techniques
Vue d’ensemble
| Geberit PE | |
|---|---|
| Matériau | PE-HD |
| Coefficient de dilatation en longueur | 0,17 mm/(m K) |
| Compensation de la dilatation en longueur | Requiert un manchon de dilatation |
| Température d’installation | De -20 à 40 °C |
| Température d’utilisation permanente | De -20 à 80 °C |
| Résistance aux produits chimiques | Résiste à 95 % des acides, produits chimiques et solutions alcalines en vente dans le commerce |
Déclaration Environnementale Produit
Déclaration Environnementale Produit (DEP)
Les Déclarations Environnementales Produits (« Environmental Product Declarations » ou DEP) apportent de la transparence et permettent de comparer les produits en fonction de leur empreinte environnementale.
Des Déclarations Environnementales Produits sont disponibles pour les tubes Geberit PE et pour les raccords de l’assortiment les plus courants :
Outils de planification utiles
BIM
Tous les outils BIM de Geberit sont réunis dans cette application centrale pour les professionnels. De nombreuses fonctions utiles simplifient le processus de planification.
Geberit ProPlanner
Geberit ProPlanner est adapté aux besoins des plombiers planificateurs et des entreprises sanitaires qui se chargent eux-mêmes de la planification de projets de moyenne à grande envergure.
Assortiment Geberit PE Articles, informations techniques et bien plus encore
Avez-vous des questions? Nous sommes heureux de vous aider
Nos experts vous conseillent dans la planification, l'installation et autres sujets sur votre projet. Ils seront ravis de vous aider sur l'élaboration de celui-ci de la meilleure façon possible avec nos produits.
Découvrir des contenus similaires
Outils et accessoires pour systèmes d’évacuation
Geberit propose une gamme d’appareils à souder et d’outils de façonnage des tuyaux pour les systèmes Geberit PE et Geberit Silent-db20, ainsi que des accessoires adaptés.

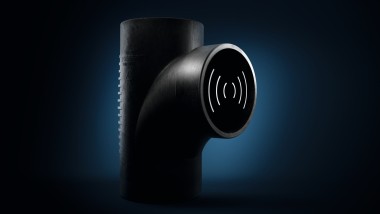

Geberit Silent-db20
