Outils et accessoires pour systèmes d'alimentation
Travaillez efficacement grâce à une technologie fiable
La technologie de sertissage éprouvée de Geberit permet de mettre en œuvre facilement et proprement des systèmes de canalisation et d'obtenir des raccords sûrs et durables, sans recourir à des outils à flamme nue ni à des travaux de soudure fastidieux.
Afin de garantir une installation professionnelle des systèmes de canalisation avec tuyaux multicouche Geberit Mepla et FlowFit, ou du système de canalisations métallique Geberit Mapress, Geberit propose une gamme complète d'outils professionnels :
- Outils pour la préparation des tuyaux (par exemple, découpe à longueur, calibrage, ébavurage)
- Sertisseuses et mâchoires pour un résultat sûr
- Outils d'essai et de contrôle pour vérifier la sécurité des raccordements
Aperçu des sertisseuses et des outils de pose
Façonnage

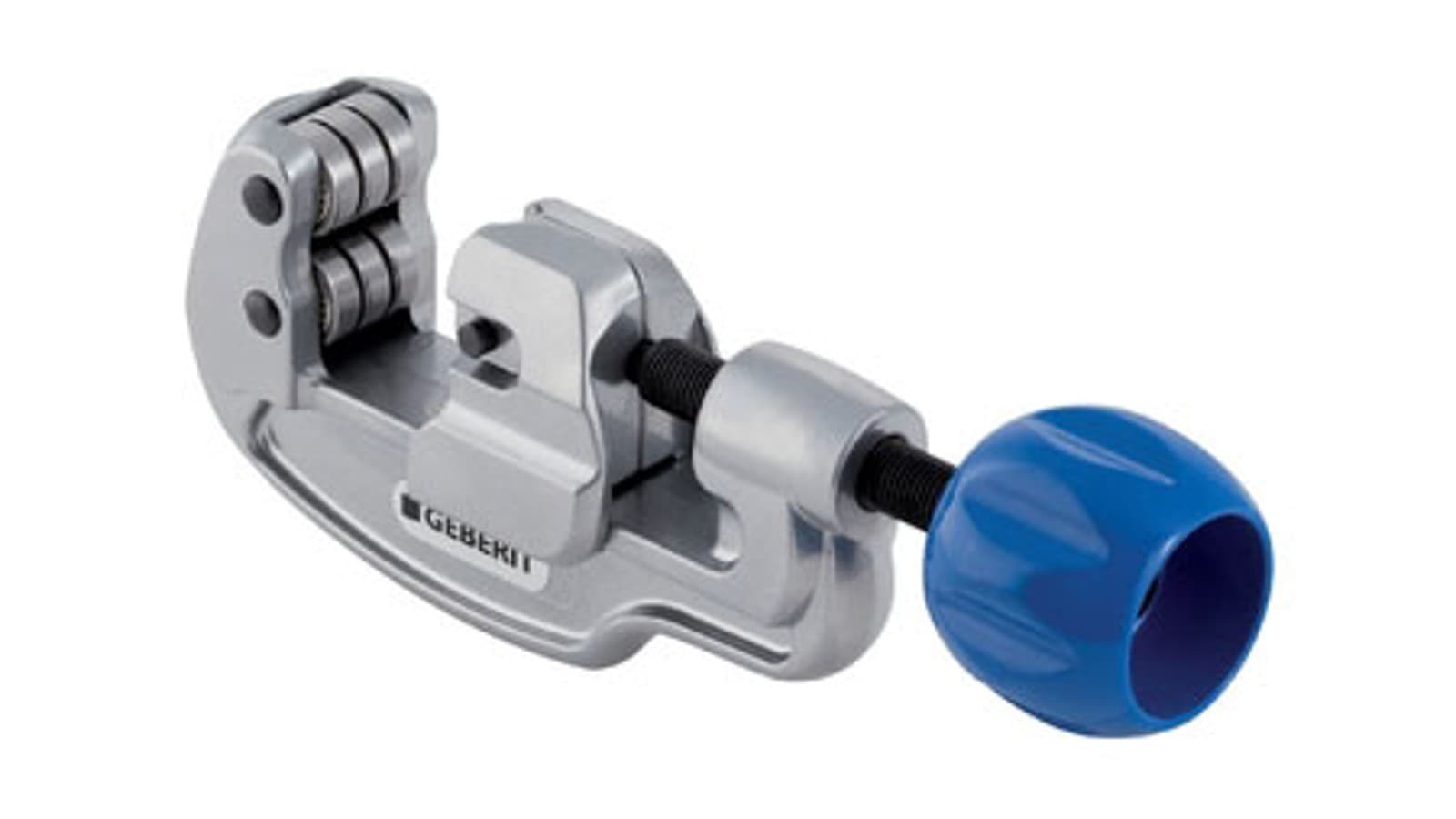

Découpe des tuyaux à la longueur souhaitée
Le coupe-tube et les ciseaux Geberit sont des outils idéaux pour découper avec précision et sans bavures les tuyaux composites multicouches et les tuyaux métalliques.
Ébavurage et calibrage
Une fois les tuyaux coupés à la longueur souhaitée, l'ébavureur assure l'ébavurage et le calibrage des extrémités du tuyau, une étape décisive pour garantir un raccordement sûr et étanche.
- Ébavureur Geberit Mapress
- Outil à ébavurer et à calibrer Geberit Mepla
- Outil de calibrage Geberit FlowFit
Marquage de la profondeur d'emboîtement
La matrice de profondeur d'emboîtement Geberit Mapress permet de marquer toutes les dimensions de tuyaux allant de d12 à d108. Cela permet de garantir que le tuyau respecte la profondeur d'emboîtement requise pendant le sertissage.
Cintrage des tuyaux
Les tuyaux multicouches de plus petits diamètres peuvent être cintrés facilement à la main pour obtenir de grands rayons de courbure, rapidement, en toute flexibilité et sans outil supplémentaire.
Pour des diamètres des tuyaux plus importants ou lorsque des angles de cintrage précis sont requis, des cintreuses sont utilisées. Elles permettent un traitement précis, reproductible et respectueux des matériaux, en particulier dans le cas d'installations plus complexes.

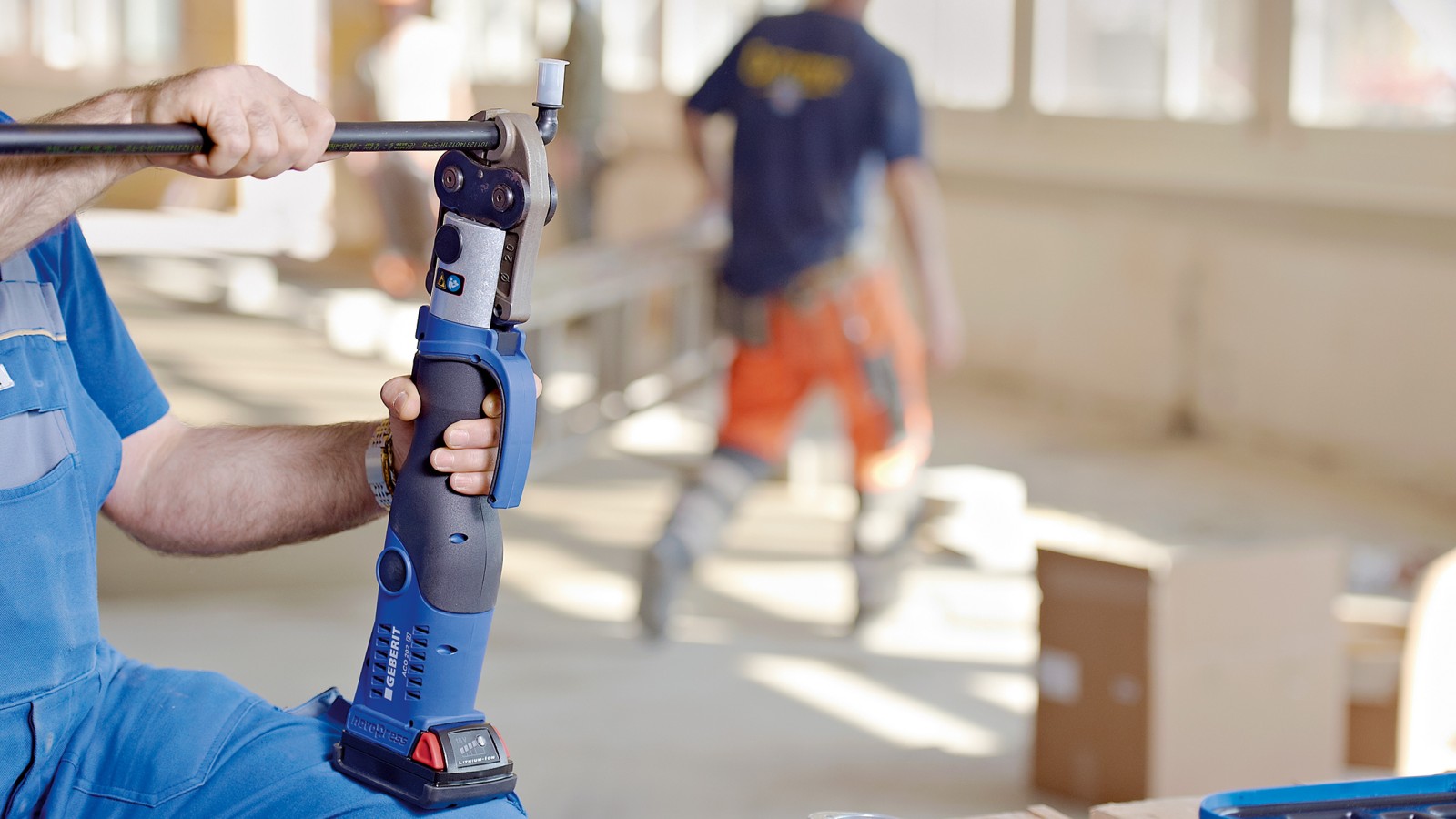

Sertisseuses
Technologie de raccordement efficace pour les installations modernes
Les sertisseuses Geberit ont été spécialement conçus pour assurer un sertissage en toute sécurité des systèmes des canalisations. Ils se distinguent par leur fiabilité, leur force de sertissage élevée et leur compatibilité avec différentes mâchoires et collerettes à sertir

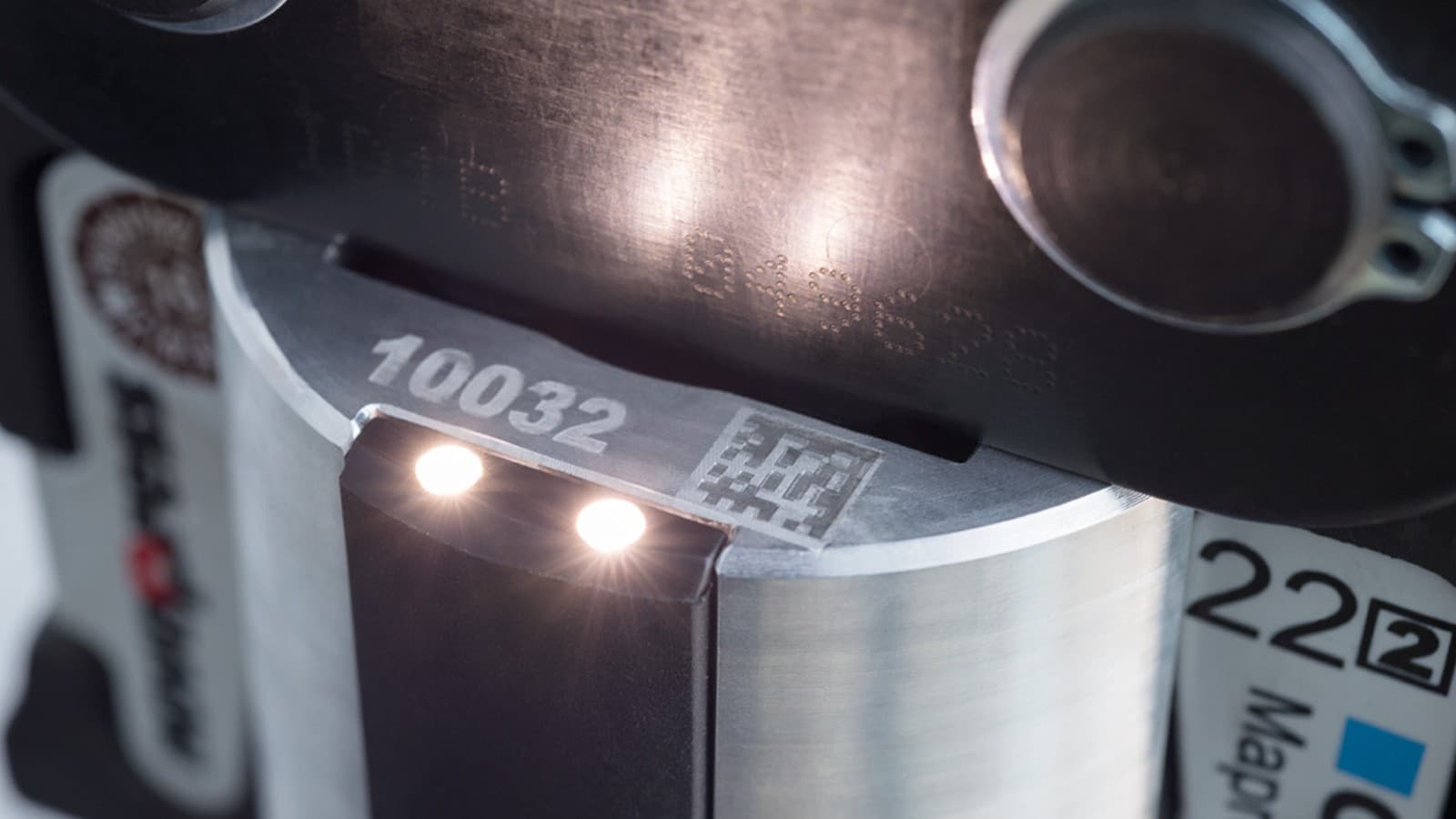

Grâce à leur conception robuste, à leur facilité d'utilisation et à leurs LED intégrées, ces outils de sertissage sont parfaits pour une utilisation quotidienne sur les chantiers. Le moteur sans balais est facile à entretenir.
Sertisseuses manuelles
Les systèmes de tuyauterie Geberit FlowFit et Geberit Mepla jusqu'à la dimension d40 peuvent être raccordés rapidement et sans courant l'aide des sertisseuses manuelles, une solution idéale pour une utilisation flexible sur le chantier.
Avec une seule sertisseuse manuelle, tous les diamètres de tuyaux de d16 à d40 peuvent être sertis de manière fiable dans le système Geberit FlowFit avec moins de force, y compris le diamètre d40.
- Informations sur la sertisseuse manuelle Geberit FlowFit
- Informations sur la sertisseuse manuelle Geberit Mepla
Sertisseuses avec compatibilité [1] : Geberit ACO 103plus
Geberit ACO 103plus est une sertisseuse hydraulique alimenté par batterie, pesant 1,7 kg, conçu pour assurer un sertissage fiable de tous les systèmes avec raccordements à sertir Geberit avec compatibilité [1].
Elle convient aux systèmes Geberit FlowFit et Geberit Mepla jusqu'au diamètre d40 et au système Geberit Mapress jusqu'au diamètre d35.
![Outil de sertissage Geberit ACO 103plus [1]](/_next/image/?url=https%3A%2F%2Fwww.geberit.be%2F_assetsmaster%2Fglobal-media%2Fpictures%2Fversorgungssysteme%2Fwerkzeuge-und-zubehoer%2Fgeberit-pressing-tool-aco-103-1600-900.jpg&w=3840&q=75 "Outil de sertissage Geberit ACO 103plus [1]")
Outils de sertissage compatibles [2] :

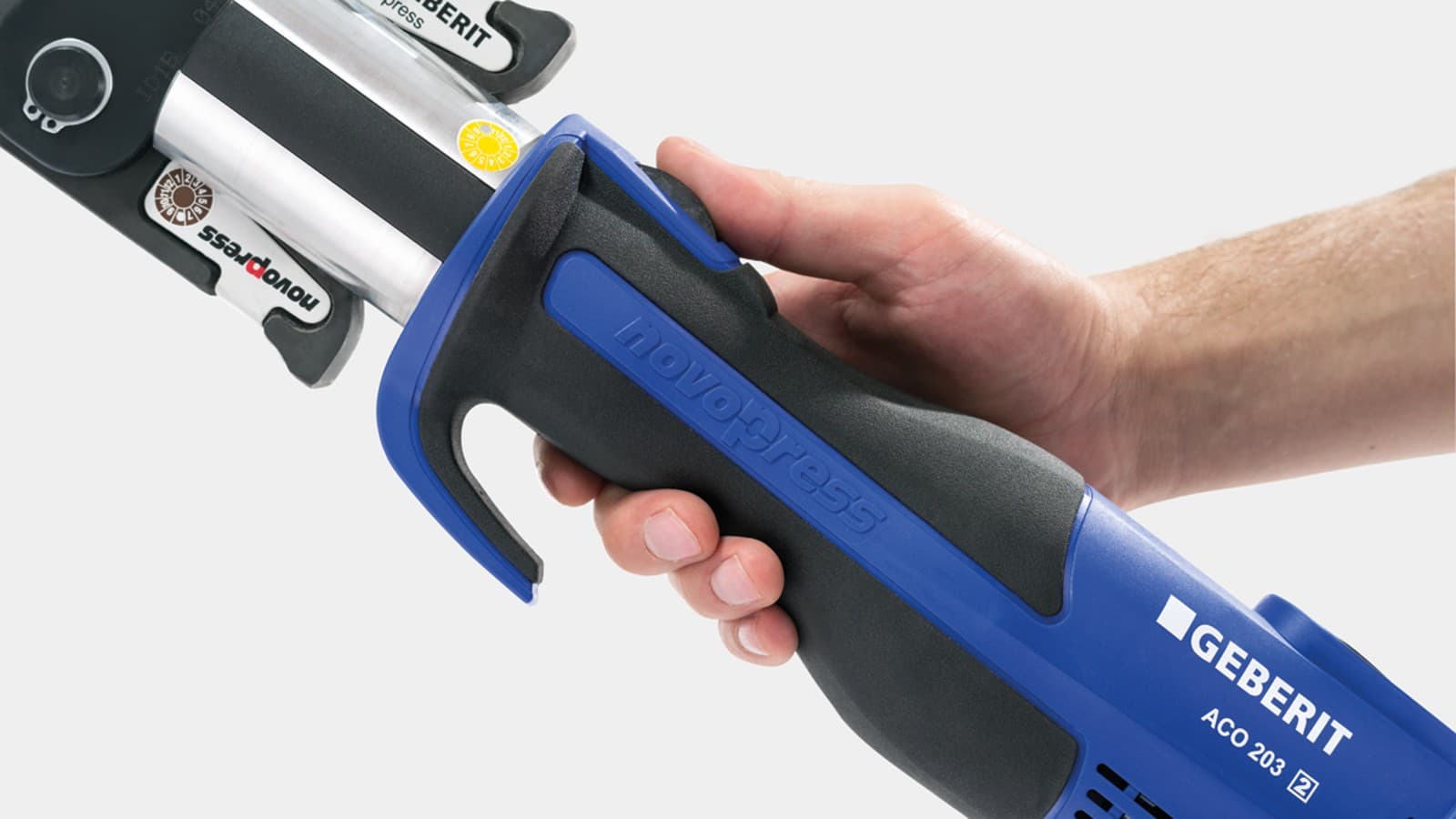

Geberit ACO 203plus
Geberit ACO 203plus est une sertisseuse à batterie facile à entretenir, pesant 2,8 kg, qui permet de sertir des dimensions plus importantes lorsqu'il est utilisé avec les accessoires de sertissage avec compatibilité [2]. La sertisseuse convient aux systèmes Geberit FlowFit et Geberit Mepla jusqu'au diamètre d75 et au système Geberit Mapress jusqu'au diamètre d54.
Geberit ECO 203
Geberit ECO 203 alimenté par secteur pèse 3,3 kg et est utilisé avec les accessoires de sertissage avec compatibilité [2]. La sertisseuse convient aux systèmes Geberit FlowFit et Geberit Mepla jusqu'au diamètre d75 et au système Geberit Mapress jusqu'au diamètre d54.
Geberit EFP 203
Geberit EFP 203 est une sertisseuse alimentée sur secteur, équipée d'une poignée-pistolet et pesant 3 kg. Grâce aux accessoires de sertissage avec compatibilité [2], elle convient aux Geberit FlowFit et Geberit Mepla jusqu'au diamètre d75 et au système Geberit Mapress jusqu'au diamètre d54.
Sertisseuses avec compatibilité [2XL] : Geberit ACO 203XLplus
La sertisseuse Geberit ACO 203XLplus permet de sertir les raccordements Geberit Mapress de diamètre d76,1 à d108, à l'aide des collerettes adaptées. Cette sertisseuse fonctionne sur batterie et pèse 3,8 kg.
Application NovoCheck
L'application NovoCheck est un moyen pratique de surveiller vos outils de sertissage Geberit depuis votre smartphone ou votre tablette. Grâce à l'interface Bluetooth® intégrée, vous pouvez connecter les outils et obtenir en temps réel toutes les informations dont vous avez besoin : caractéristiques des outils, contrôles, réglages, journal de bord, documentation relative au sertissage et rapports. Cela rend votre travail sur chantier plus efficace, plus transparent et plus sûr.
Télécharger l'application
Mâchoires et collerettes à sertir

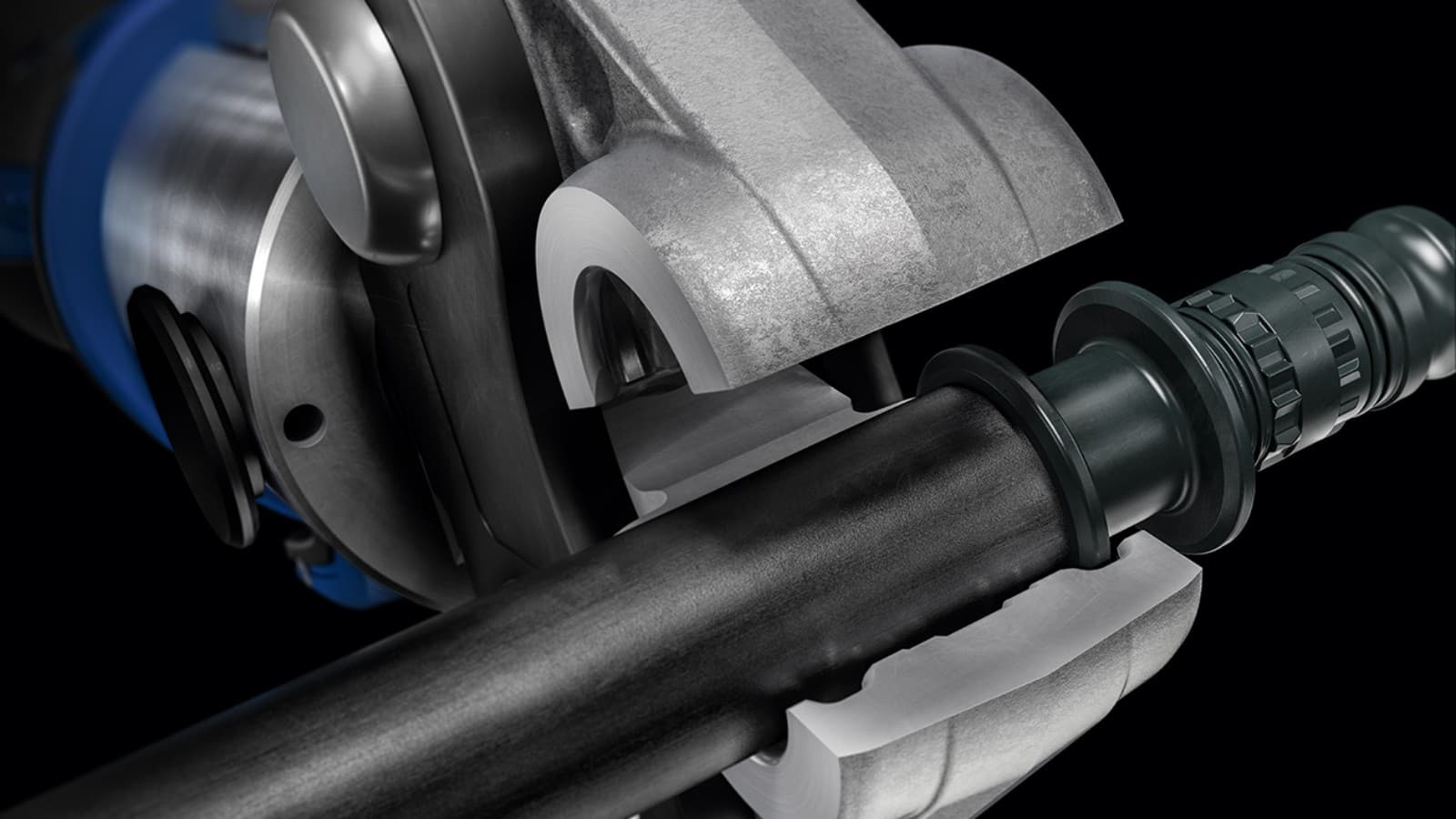

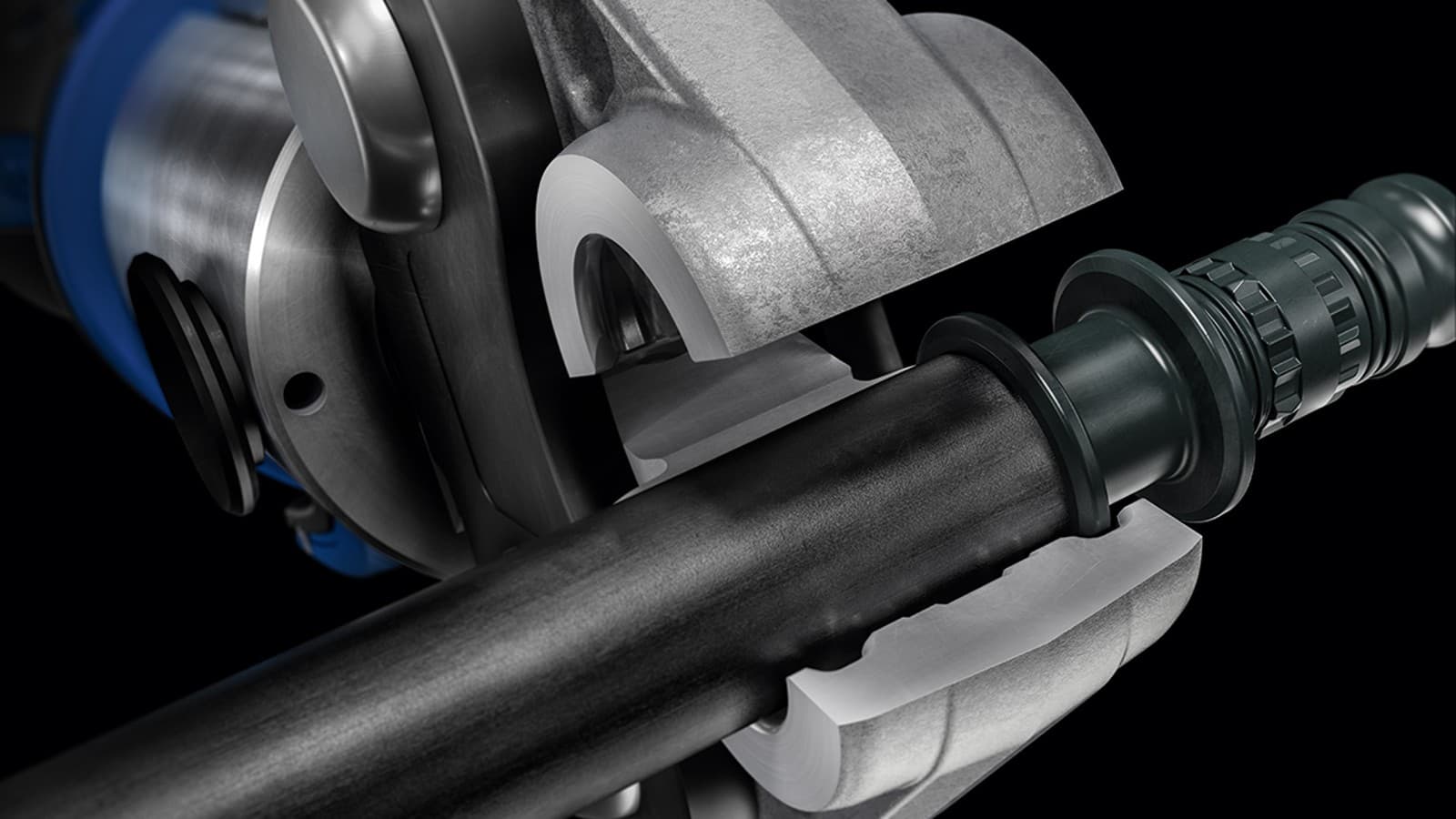

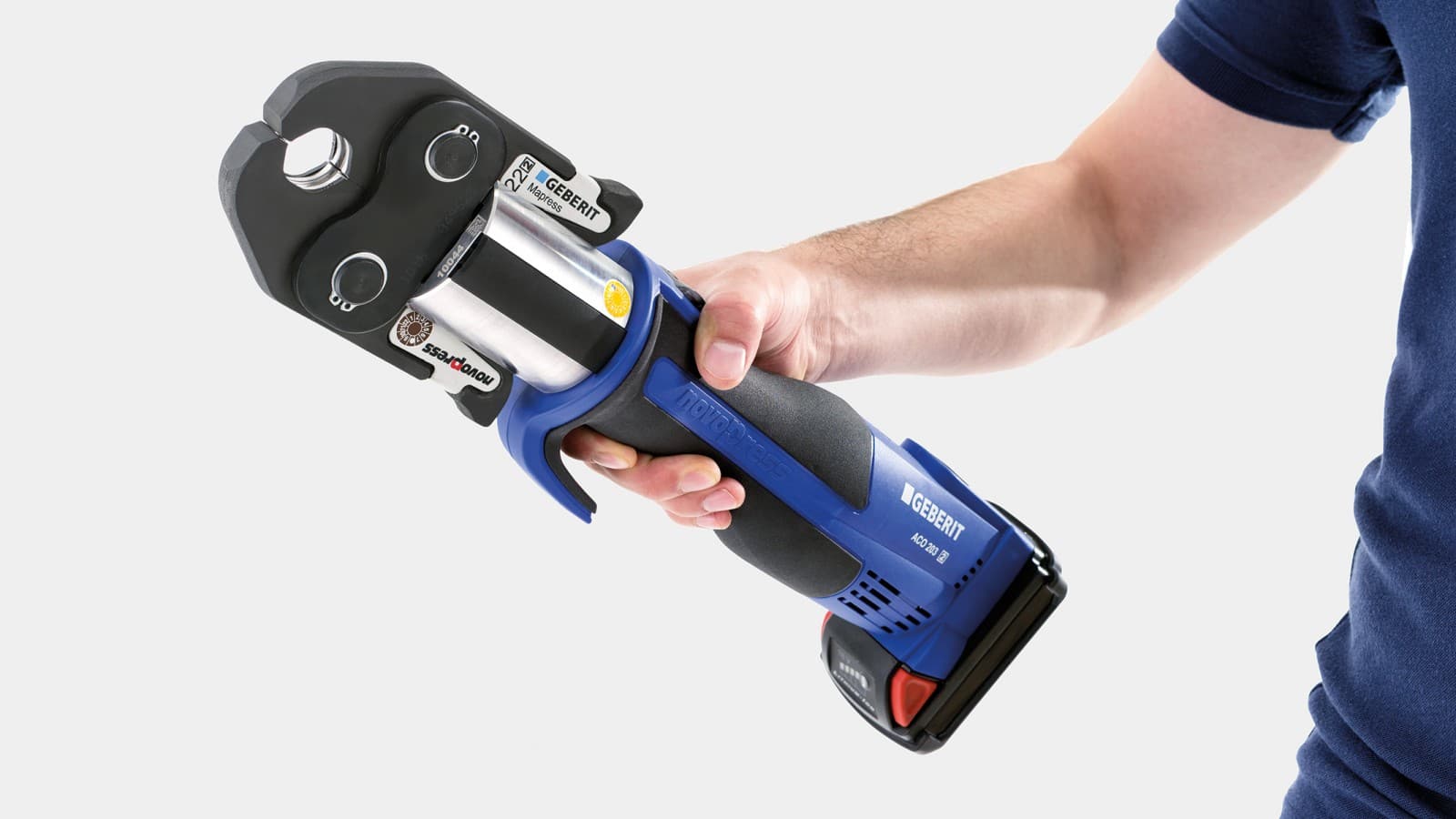

Mâchoires à sertir Geberit
Les mâchoires à sertir Geberit, qui ne nécessitent pas d'entretien, garantissent une répartition homogène de la force tout au long de leur durée de vie et restent en excellent état même en cas d'utilisation intensive grâce à leur surface résistante à la corrosion.
Aucun entretien nécessaire grâce à une vérification simple : avec Geberit PowerTest, vérifiez rapidement et de manière fiable si les mâchoires à sertir ont atteint la fin de leur durée de vie, sans aucun entretien annuel.

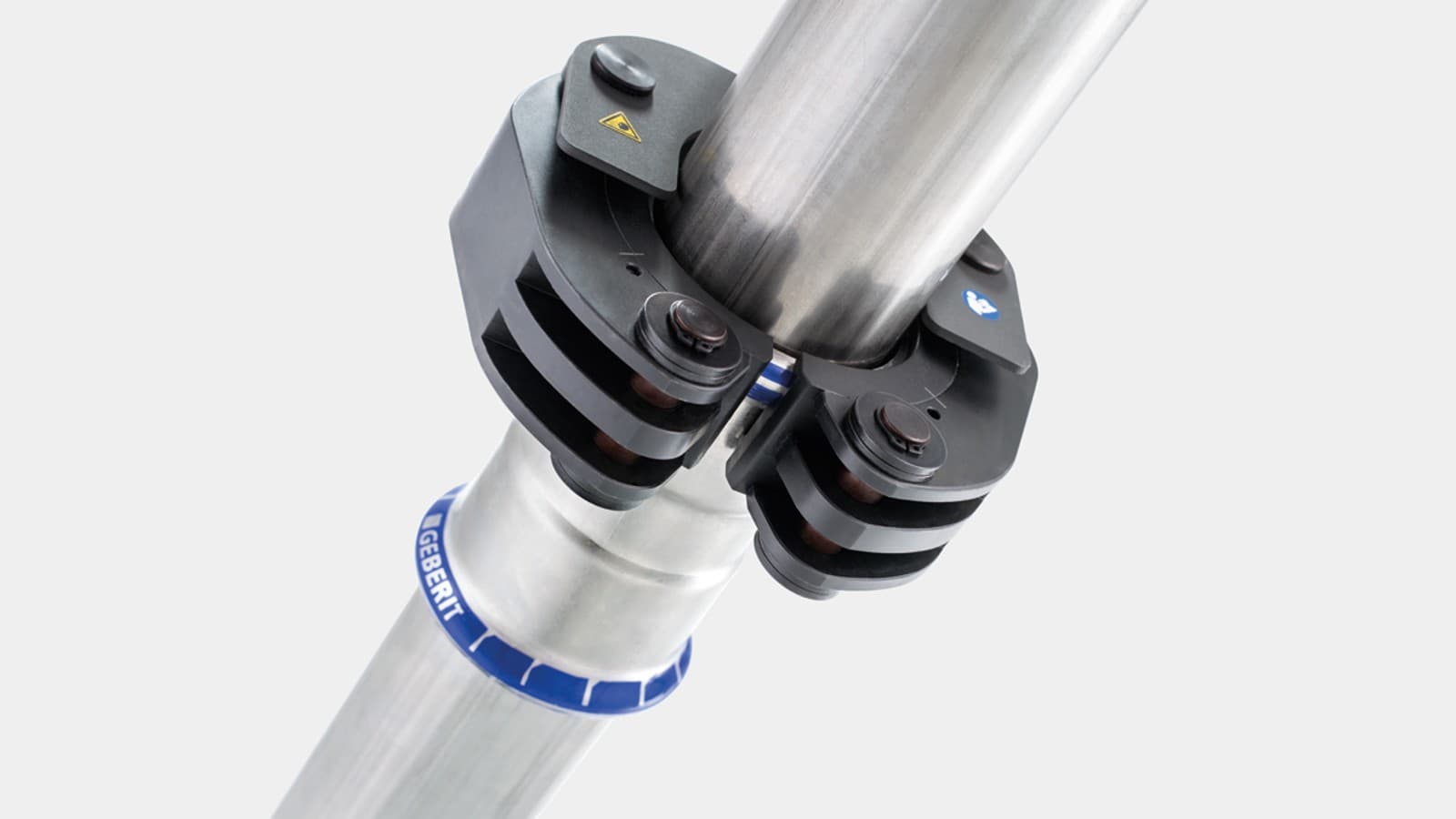

Collerettes à sertir pivotables Geberit
Les collerettes à sertir pivotable constituent la solution idéale pour les canalisations Geberit Mapress jusqu'au diamètre d35 lorsque l'espace est restreint. Il suffit de placer les collerettes à sertir compactesdirectement sur le raccord et de les faire pivoter jusqu'à 180°. Elles peuvent être utilisées avec des sertisseuse avec compatibilités [1] et [2].

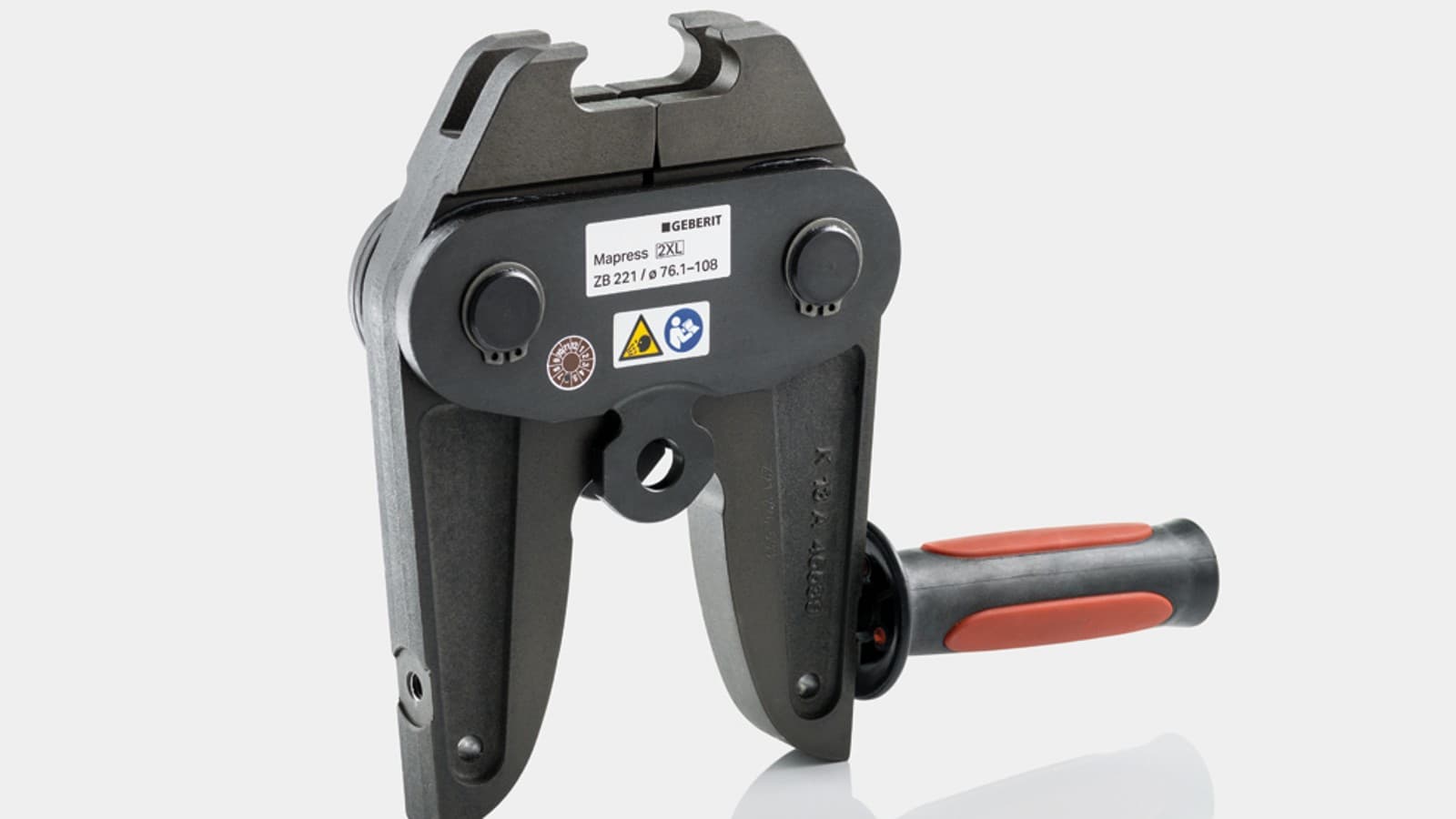

Collerettes à sertir pour grandes dimensions : simples et sûres
Il est nécessaire d'utiliser des collerettes à sertir à la place des mâchoires pour le sertissage des canalisations Geberit Mepla de diamètre d63 et plus, ainsi que des canalisations Geberit Mapress de diamètre d42 et plus. Grâce à leur mécanisme d'encliquetage intégré, nos collerettes se fixent solidement aux raccords à sertir, quelle que soit la position du tuyau. Elles sont ainsi faciles et sûres à utiliser, même dans des espaces restreints.
Pour garantir une fiabilité de fonctionnement élevée et durable, les collerettes à sertir et les mordaches Geberit nécessitent un entretien régulier.
Contrôle
Bouchon d'essai de pression avant la mise en service
Entretien
Geberit PowerTest
Avec le Geberit PowerTest, vous contrôlez rapidement et de manière fiable l'état de vos mâchoires Geberit. Il suffit de sertir l'éprouvette : le résultat vous indique immédiatement si la mâchoire peut encore être utilisée en toute sécurité.
Selon le système, l'évaluation est différente :
- Geberit Mapress et Geberit Mepla : un changement de couleur indique si la force de sertissage était correcte.
- Geberit FlowFit : une ligne continue sur l'éprouvette confirme le bon fonctionnement de la mâchoire.
Ainsi, Geberit PowerTest assure une sécurité accrue sur le chantier et contribue à un raccordements étanches en permanence et conformes aux notices de montage.
- Mode d'emploi de PowerTest pourGeberit MapressetGeberit Mepla
- Mode d'emploi du PowerTestspourGeberit FlowFit
Entretien des sertisseuses Geberit
Geberit propose des points de service locaux pour assurer un entretien annuel rapide et professionnel des sertisseuses Geberit :
Aperçu des outils pour chaque système de tuyauterie Compatibilité des outils de sertissage pour une sécurité et une fiabilité maximales
La compatibilité [1], [2] ou [2XL] indique quels sertisseuses peuvent fonctionner de manière sûre et fiable avec quelles mâchoires ou collerettes de sertissage. Dans ce contexte, les règles suivantes s'appliquent : les accessoires ne s'adaptent qu'aux sertissauses de la même classe de compatibilité.
Cette répartition claire au niveau de l'interface garantit une utilisation correcte et un sertissage en toute sécurité dans le respect des directives de traitement.
De plus, il est clairement défini quels diamètres de tuyaux peuvent être sertis selon les classes de compatibilité correspondantes. Cela permet de garantir que tous les composants sont parfaitement adaptés les uns aux autres, pour un raccordement étanche en permanence.
Aperçu des outils pour Geberit FlowFit
Outils de sertissage pour Geberit FlowFit
Geberit FlowFit est un système d'alimentation pour une installation sans effort, sans changement constant d'outil.
Avec seulement deux mâchoires, tous les diamètres peuvent être installés.
Aperçu de la compatibilité
| d16 | d20 | d25 | d32 | d40 | d50 | d63 | d75 | ||
|---|---|---|---|---|---|---|---|---|---|
| Sertisseuse manuelle Geberit FlowFit | |||||||||
| Compatibilité [1] Geberit ACO 103plus | Mâchoire Geberit FlowFit [1] avec poignées bleues | ||||||||
| Compatibilité [2] Geberit ACO 203plus Geberit ECO 203 Geberit EFP 203 Geberit ACO 203XLplus | Mâchoire Geberit FlowFit [2] avec poignées bleues | ||||||||
| Compatibilité [2] Geberit ACO 203plus Geberit ECO 203 Geberit EFP 203 Geberit ACO 203XLplus | Mâchoire Geberit FlowFit [2] avec poignées oranges |
Aperçu des outils pour Geberit Mepla
Outils de sertissage pour Geberit Mepla
Geberit Mepla a été le premier système de tuyauterie multicouche sur le marché et a fait ses preuves.
Aperçu de la compatibilité
| d16 | d20 | d26 | d32 | d40 | d50 | d63 | d75 | ||
|---|---|---|---|---|---|---|---|---|---|
| Geberit MeplaSertisseuse manuelle | |||||||||
| Compatibilité [1] Geberit ACO 103plus | Mâchoire Geberit Mepla [1] | ||||||||
| Compatibilité [2] Geberit ACO 203plus Geberit ECO 203 Geberit EFP 203 Geberit ACO 203XLplus | Mâchoire Geberit Mepla [2] | ||||||||
| Compatibilité [2] Geberit ACO 203plus Geberit ECO 203 Geberit EFP 203 Geberit ACO 203XLplus | Collerette Geberit Mepla [2] Mordache Geberit ZB 203 ou ZB 203A [2] |
Aperçu des outils pour Geberit Mapress
Outils de sertissage pour Geberit Mapress
Geberit Mapress a déjà ouvert la voie à des générations d'installateurs sanitaires, passant des techniques de raccordement complexes à un sertissage simple et sûr.
Aperçu de la compatibilité
| d12 | d15 | d18 | d22 | d28 | d35 | d42 | d54 | d66.7 | d76.1 | d88.9 | d108 | ||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Compatibilité [1] GeberitACO 103plus | Mâchoire Geberit Mapress [1] | ||||||||||||
| Compatibilité [2] Sertisseuse manuelle Geberit MFP 2 Geberit ACO 203plus Geberit ECO 203 Geberit EFP 203 Geberit ACO 203XLplus | Mâchoire Geberit Mapress [2] | ||||||||||||
| Compatibilité [2] Sertisseuse manuelle Geberit MFP 2 Geberit ACO 203plus Geberit ECO 203 Geberit EFP 203 Geberit ACO 203XLplus | Collerette Geberit Mapress [2] [3] Mordache Geberit ZB 203 ou ZB 203A [2] | ||||||||||||
| Compatibilité [2XL] Geberit ACO 203XLplus | Collerette Geberit Mapress [2XL] [3] Mordache Geberit Mapress ZB 221 / ZB 222 [2XL] Remarque : le d108 est serti en deux étapes. Le deuxième étape du processus de sertisage est effectué avec la mordache Geberit Mapress ZB222 [XL]. |
Données sur les produits, dimensions et plus encore Articles, informations techniques et plus encore
Avez-vous des questions? Nous sommes heureux de vous aider
Nos experts vous conseillent dans la planification, l'installation et autres sujets sur votre projet. Ils seront ravis de vous aider sur l'élaboration de celui-ci de la meilleure façon possible avec nos produits.
Questions fréquentes sur les outils pour les systèmes d'alimentation
Puis-je utiliser des outils d'autres fabricants pour les systèmes d'alimentation Geberit ?
Les sertisseuses d'autres fabricants peuvent être utilisés conformément à la liste de compatibilité. Les accessoires à sertir propres à Geberit et à double marque sont spécialement adaptés aux systèmes Geberit et ne doivent être utilisés qu'avec ceux-ci.
Que signifie mâchoires de sertissage « sans entretien » ?
Les mâchoires sans entretien signifient que l'entretien régulier et le contrôle de fonctionnement peuvent être effectués directement par l'utilisateur à l'aide du test Geberit PowerTest.
Puis-je utiliser des outils de sertissage plus anciens de Geberit ?
Oui, les accessoires de sertissage Geberit sont rétrocompatibles avec les anciennes versions des sertisseuses dans leur classe de compatibilité respective.
