28 étages sans conduite de ventilation secondaire Tour résidentielle DS 90 à Vienne (AT)

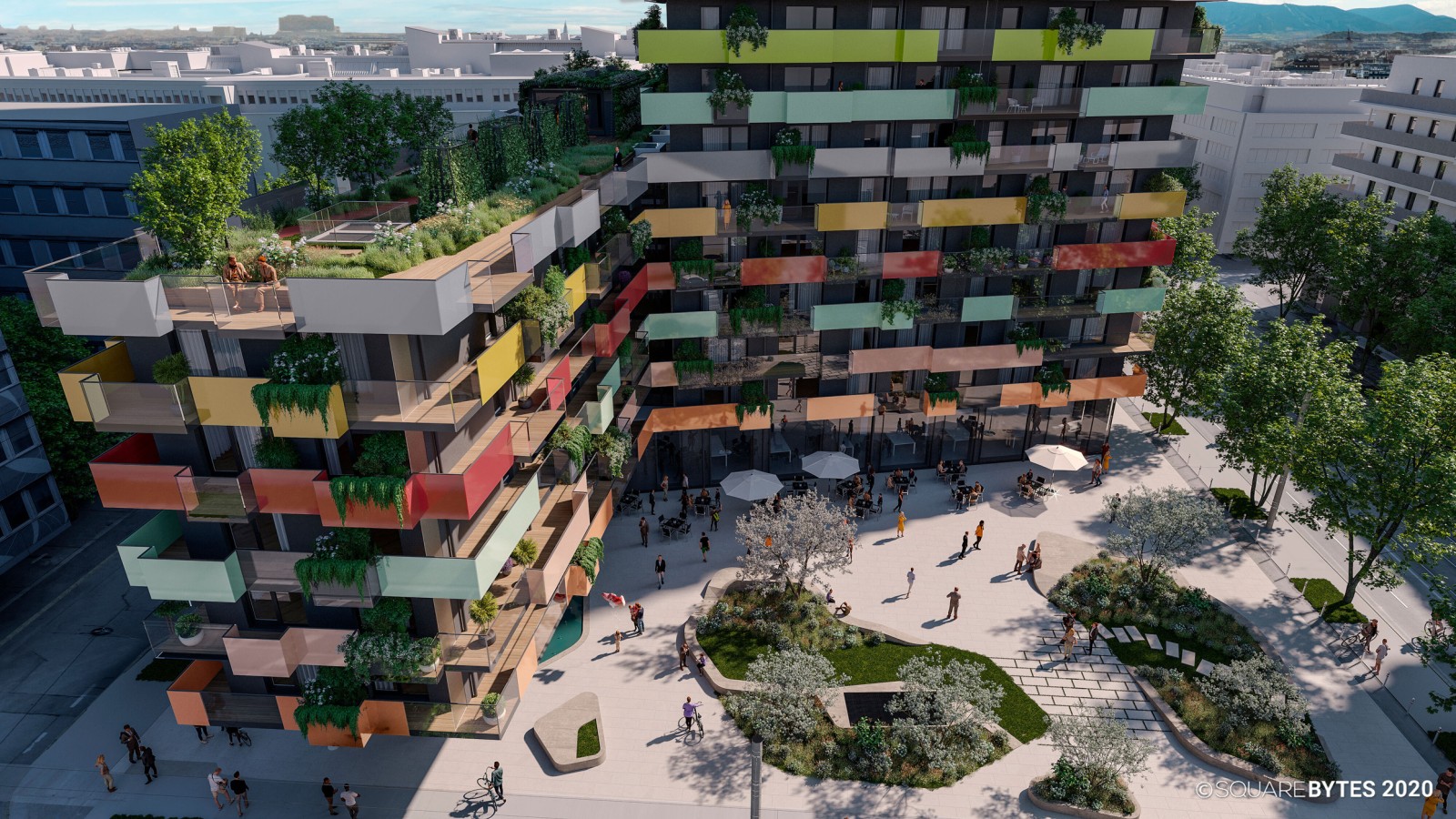

La remarquable tour résidentielle DS 90, comprenant 262 appartements et 120 logements sociaux, fait partie du nouveau quartier urbain Nordwestbahnhof à Vienne.
La ville s’étend sur plus de 200 kilomètres carrés et abrite plus de trois millions d’habitants. Le projet comprend des immeubles résidentiels de grande hauteur, des hôtels de luxe, des infrastructures culturelles et publiques qui transformeront la région en un centre urbain moderne.
Avec des réseaux de services avancés, une planification durable et un accent mis sur le tourisme, New Alamein City allie vie côtière et design de pointe.
La technologie Geberit Silent-Pro SuperTube utilisée dans les tours d’Alamein a répondu aux exigences les plus strictes, pour la plus grande satisfaction du client.
Aperçu du projet
Immeuble résidentiel de grande hauteur avec 28 étages
Le bâtiment de 382 logements répartis sur 28 étages impose des exigences supplémentaires au système d’évacuation.
Geberit Silent-Pro SuperTube comme solution

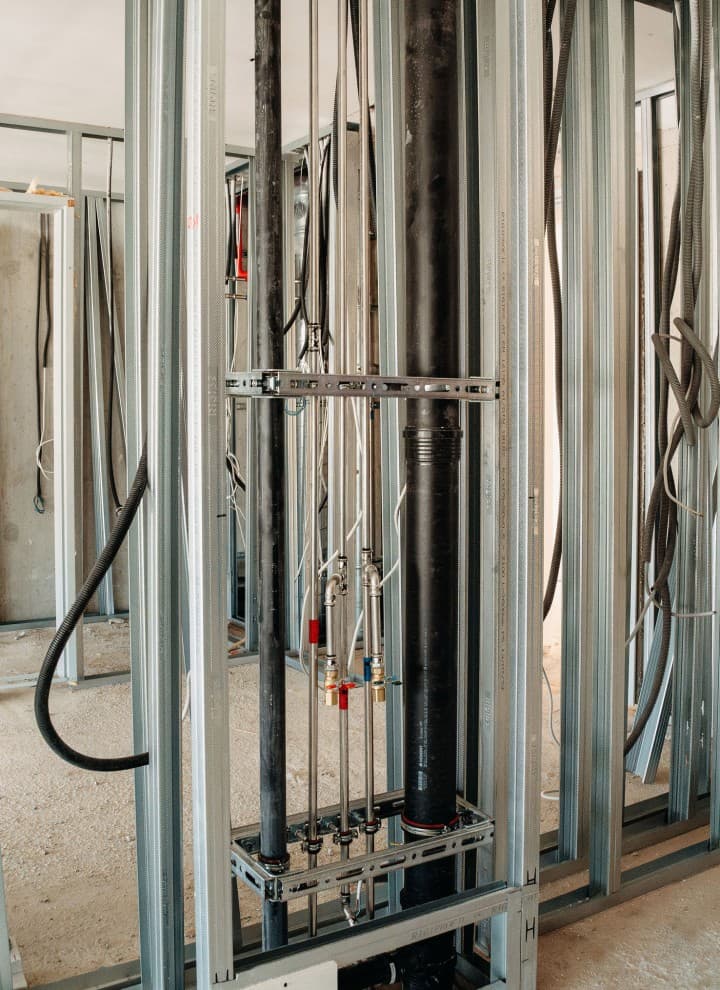

Grâce à la technologie SuperTube, la colonne d’évacuation a pu être installée de manière peu encombrante. Les canalisations fortement insonorisées garantissent un espace de vie calme.
Une seule colonne par gaine

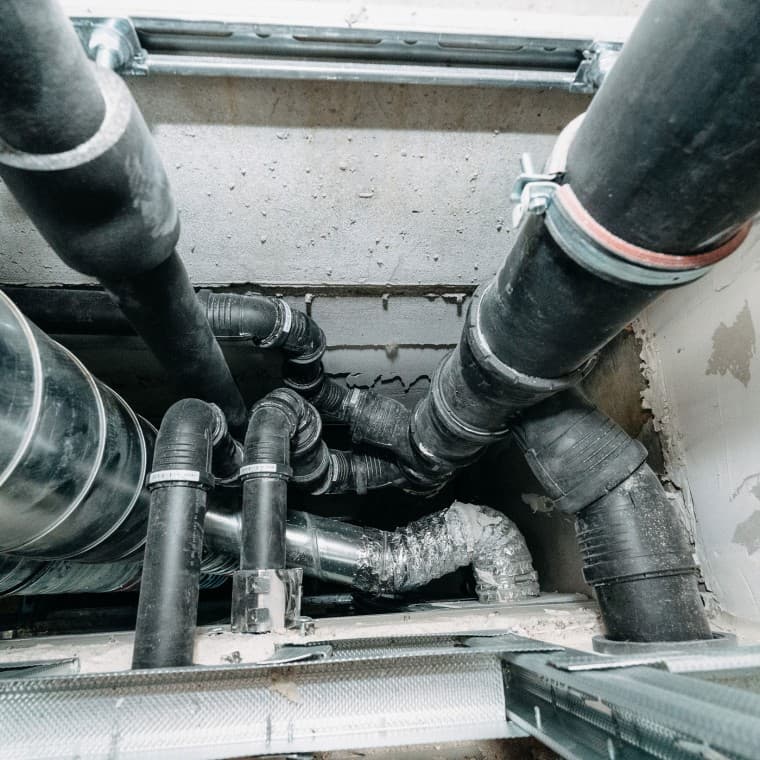

Une seule conduite d’eaux usées est nécessaire par gaine, qui évacue toutes les salles de bains et WC qui y sont raccordés. La conduite de ventilation secondaire n’est pas nécessaire.
Gains en hauteur sous plafond
1,5 mètre de hauteur sous plafond économisé dans la zone des collecteurs avec raccordement à la canalisation dans le hall d’entrée.
Témoignage client
“Avec un système d’évacuation conventionnel, jusqu’à 1,5 mètre de hauteur sous plafond aurait été perdu dans le hall d’entrée en raison de la pente requise de la conduite d’évacuation. Grâce au Geberit Silent-Pro SuperTube, cette conduite peut désormais être posée horizontalement sur une longueur allant jusqu’à six mètres avant de nécessiter une pente“
Andreas Keck, Chef de projet, S+B Group
Avez-vous un projet similaire ? Nous trouverons la solution qui vous convient.
Le Défi Évacuation d'une tour résidentielle

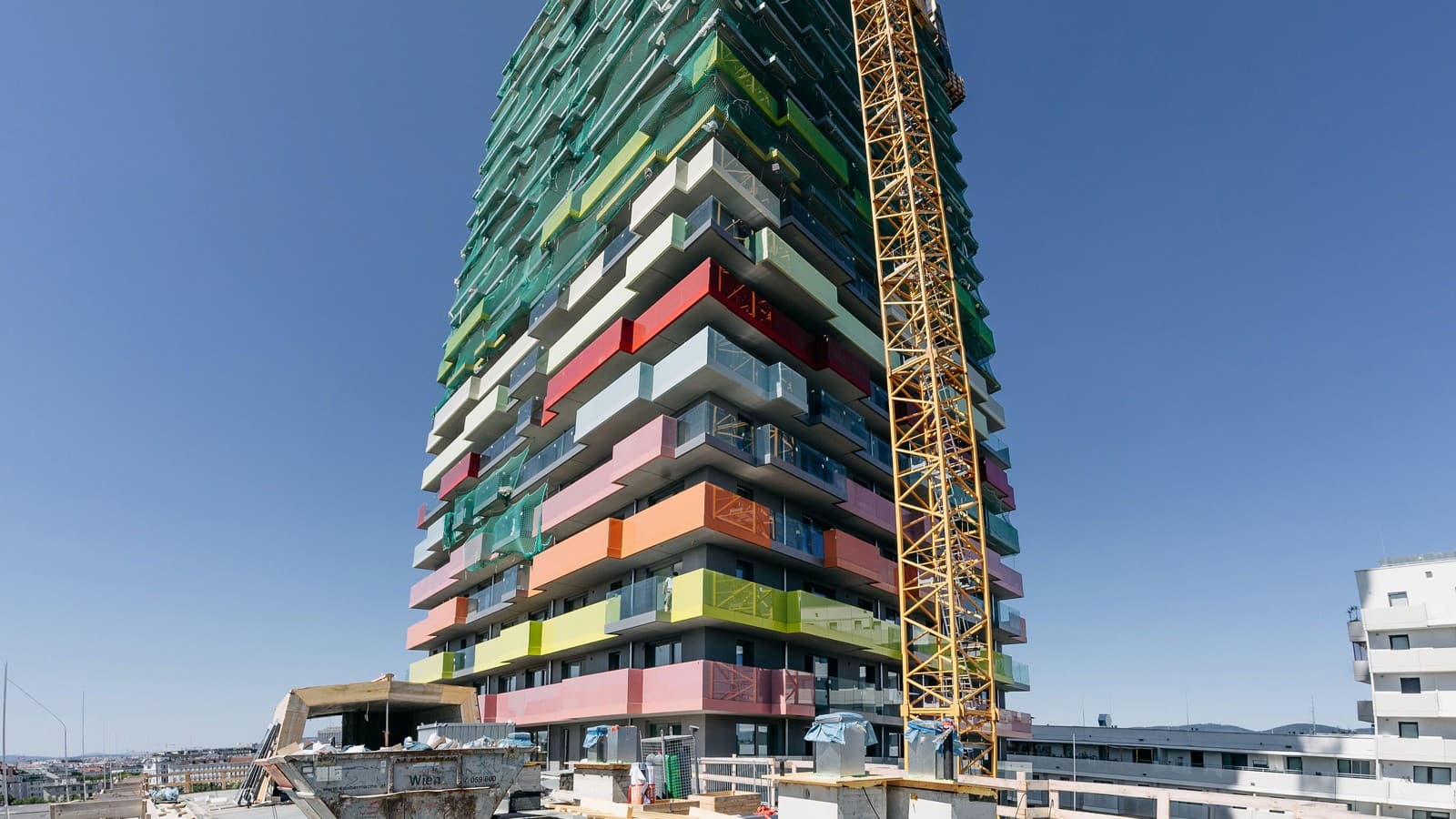

Le bâtiment coloré DS 90, situé au cœur de Vienne, comprend 382 appartements.
En raison du nombre d’étages et de la hauteur, l’évacuation de l’immeuble imposait des exigences très élevées à la technique des eaux usées :
- Capacité d’évacuation élevée nécessaire en raison du grand nombre de salles de bains et de WC
- Lignes de dérivation supplémentaires requises en raison des zones de raccordement interdites lors des changements de direction
- Pente nécessaire pour les collecteurs
Avec un système d’évacuation conventionnel, la réalisation de ces exigences aurait été quasiment impossible.
La solution Geberit Geberit Silent-Pro SuperTube
En collaboration avec l’entrepreneur ESW Gebäudetechnik, le groupe S+B a opté pour le nouveau système d’évacuation Geberit Silent-Pro SuperTube. Il offre des avantages incontournables, en particulier pour les immeubles résidentiels à plusieurs étages :
- Malgré la hauteur du bâtiment et le nombre de logements, une seule colonne est nécessaire par gaine, sans conduite de ventilation parallèle.
- Dans la zone de changement de direction, aucun contournement n’est nécessaire pour la zone de raccordement interdite.
- Avec des canalisations horizontales jusqu’à 6 mètres sans pente, 1,5 mètre de hauteur sous plafond peut être économisé dans la zone des collecteurs.
- Planification plus facile du système d’évacuation
- Installation simple
Le Geberit Silent-Pro SuperTube est fortement insonorisé et respecte ainsi les spécifications normalisées en matière d’isolation acoustique.
Tour résidentielle DS 90 : le Geberit Silent-Pro Carve a été utilisé pour les raccordements aux WC et aux salles de bains à chaque étage.

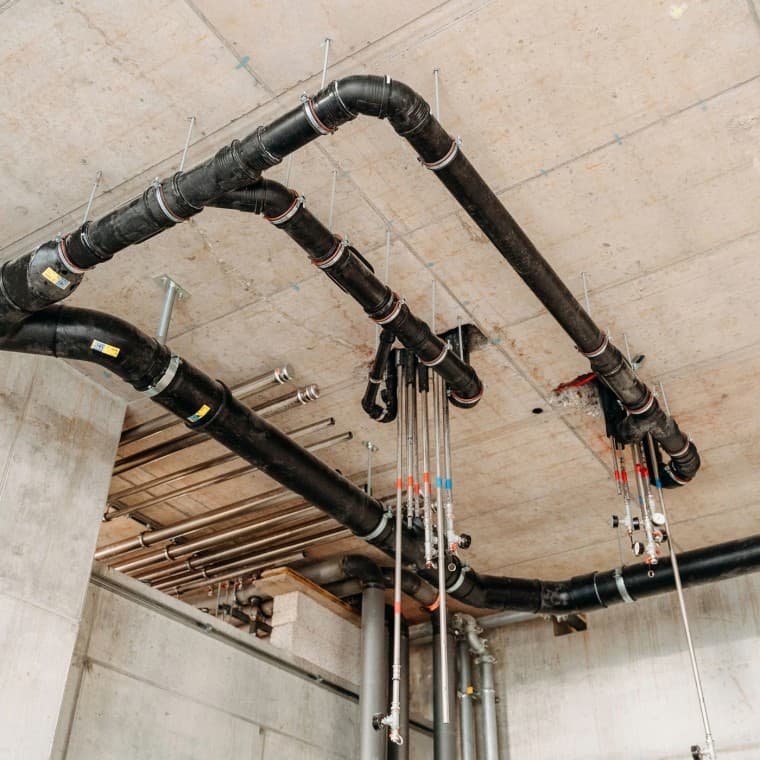

Les canalisations horizontales peuvent être installées sur une longueur allant jusqu’à 6 mètres sans pente. Cela a permis de gagner 1,5 mètre de hauteur sous plafond.

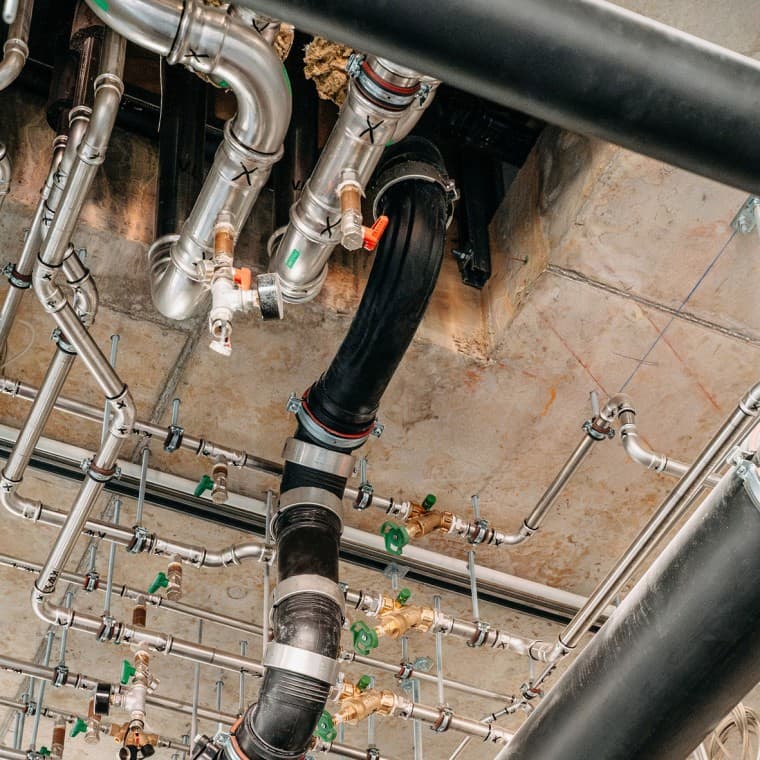

Au lieu de deux coudes à 45° avec un raccord de transition, le Geberit Silent-Pro BottomTurn est utilisé dans la zone de changement de direction.
Faits & Chiffres sur le projet
Know-how Geberit
Produits Geberit utilisés
- Geberit Silent-Pro SuperTube
Geberit Silent-Pro SuperTube
Geberit Silent-Pro SuperTube est un système d'évacuation gain de place conçu pour les immeubles collectifs et les constructions en terrasse présentant des exigences élevées en matière d'isolation phonique. Les raccords SuperTube sont disponibles dans les dimensions d110 (capacité d'écoulement de 6 l/s) et d90 (débit de 4,5 l/s).
Aperçu
Aperçu
Promoteur: Greystar
Architectes: Büro Riedl Architekten
Promoteur immobilier: S+B Group
Conception: ESW Gebäudetechnik
Nombre d'étages: 29
Logements résidentiels: 382
Achèvement: 2024
