GEBERIT MAPRESS CUIVRE UN CLASSIQUE ROBUSTE SANS SOUDURE
Une valeur sûre

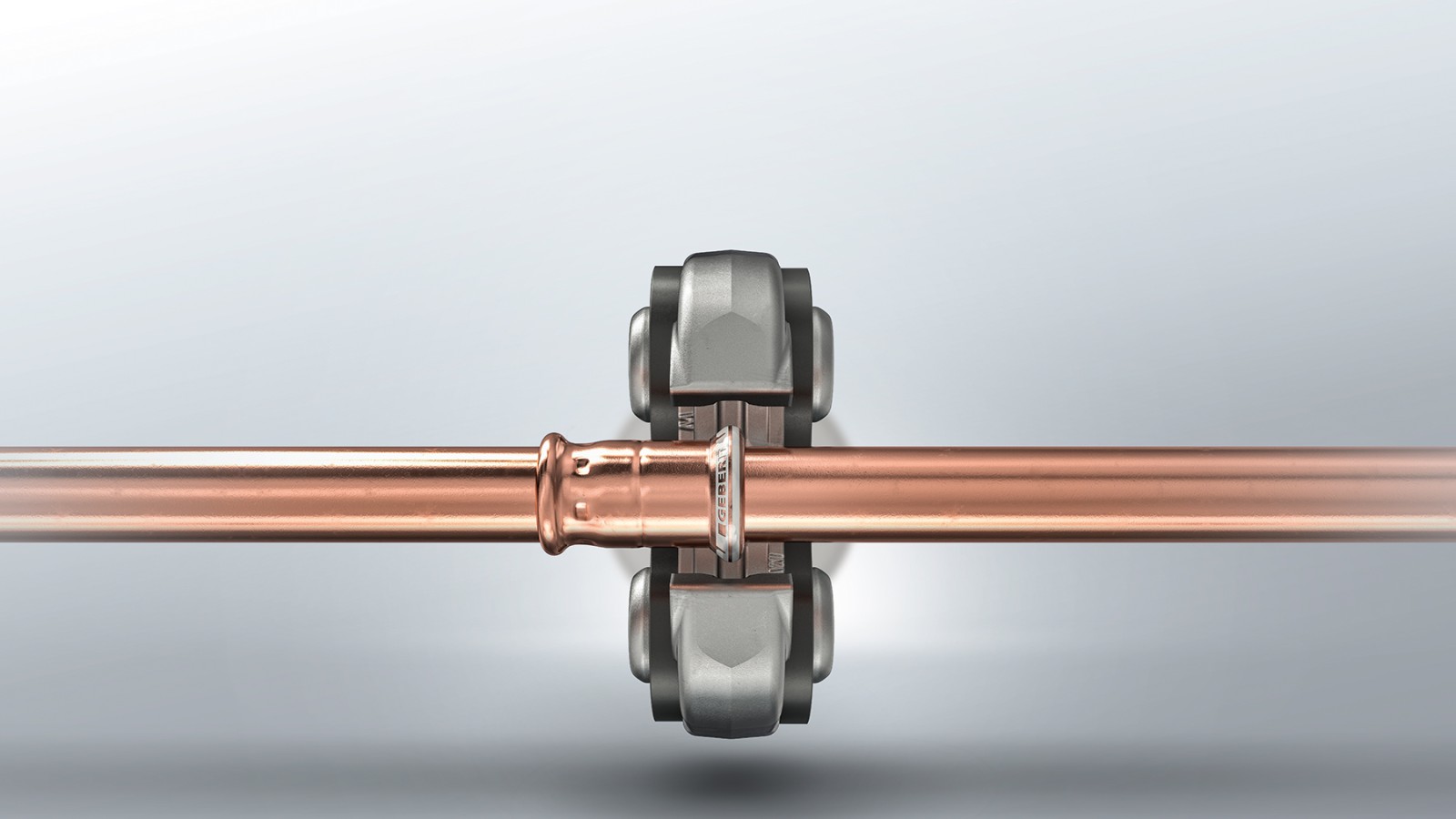

Mise en œuvre sans flamme nue en toute sécurité
De nombreux installateurs sanitaires privilégient toujours le cuivre. Le système d'alimentation Geberit Mapress cuivre se révèle très facile à sertir – sans braser – rapidement et en toute sécurité.
Applications Geberit Mapress cuivre
- Eau potable
- Chauffage
- Industrie
Êtes-vous à la recherche du système de canalisation approprié ?
Gaz industriels, installation air comprimé, eau traitée, huiles, liquides de refroidissement et autres. Il existe de nombreux domaines d'application dans l'industrie, mais quel système de canalisation correspond à quel domaine d'application ? L'outil applications industrielles Geberit aide l'utilisateur à choisir le système de canalisation approprié.
DE NOMBREUSES BONNES RAISONS DE CHOISIR GEBERIT MAPRESS CUIVRE
La gamme de produits
Dimensions
Geberit propose uniquement des raccords en cuivre. Ceux-ci s'adaptent sur les tuyaux en cuivre disponibles dans le commerce. Geberit recommande l'utilisation de tuyaux en cuivre conformes à la norme DIN 1057.
| Diamètre nominal (DN) | Dimensions d x s (mm) | Niveau de dureté selon EN 1173 | ||
|---|---|---|---|---|
| R220 (recuit) | R250 (demi-dur) | R290 (dur) | ||
10 | 12.0 x 0.8 * | X | X | X |
| 12.0 x 1.0 | X | X | X | |
| 12 | 15.0 x 1.0 | X | X | X |
| 15 | 18.0 x 1.0 | X | X | X |
| 20 | 22.0 x 1.0 | X | X | X |
25 | 28.0 x 1.0 * | X | X | |
| 28.0 x 1.5 | X | X | ||
32 | 35.0 x 1.2 * | X | ||
| 35.0 x 1.5 | X | |||
40 | 42.0 x 1.2 * | X | ||
| 42.0 x 1.5 | X | |||
50 | 54.0 x 1.5 * | X | ||
| 54.0 x 2.0 | X | |||
| 65 | 76.1 x 2.0 | X | ||
| 80 | 88.9 x 2.0 | X | ||
| 100 | 108.0 x 2.0 | X | ||
* Essais d'homologation en cours
Geberit ne fournit pas de tuyaux en cuivre. Les conditionnements suivants sont usuels :
- R220 : couronnes
- R250 : barres
- R290 : barres
Raccords

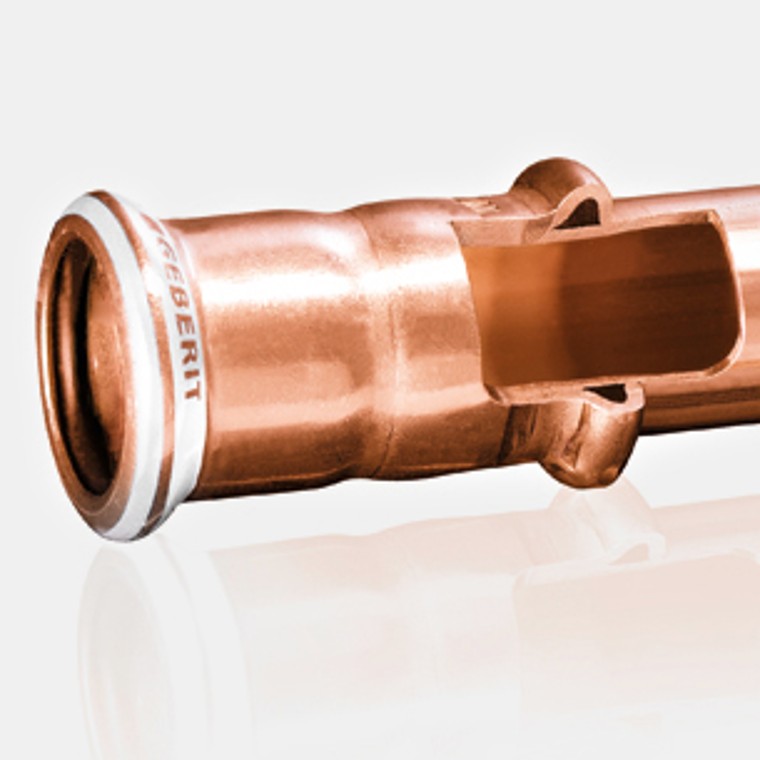

Geberit raccords cuivre
- Alliage Cu-DHP
- Indicateur de sertissage blanc permettant de contrôler si le raccord est correctement serti
- L'indicateur de sertissage blanc signale le matériau cuivre
- Le chiffre correspond à la dimension
- Les bouchons de protection empêchent les salissures
- Combinable avec autres systèmes d'alimentation Geberit

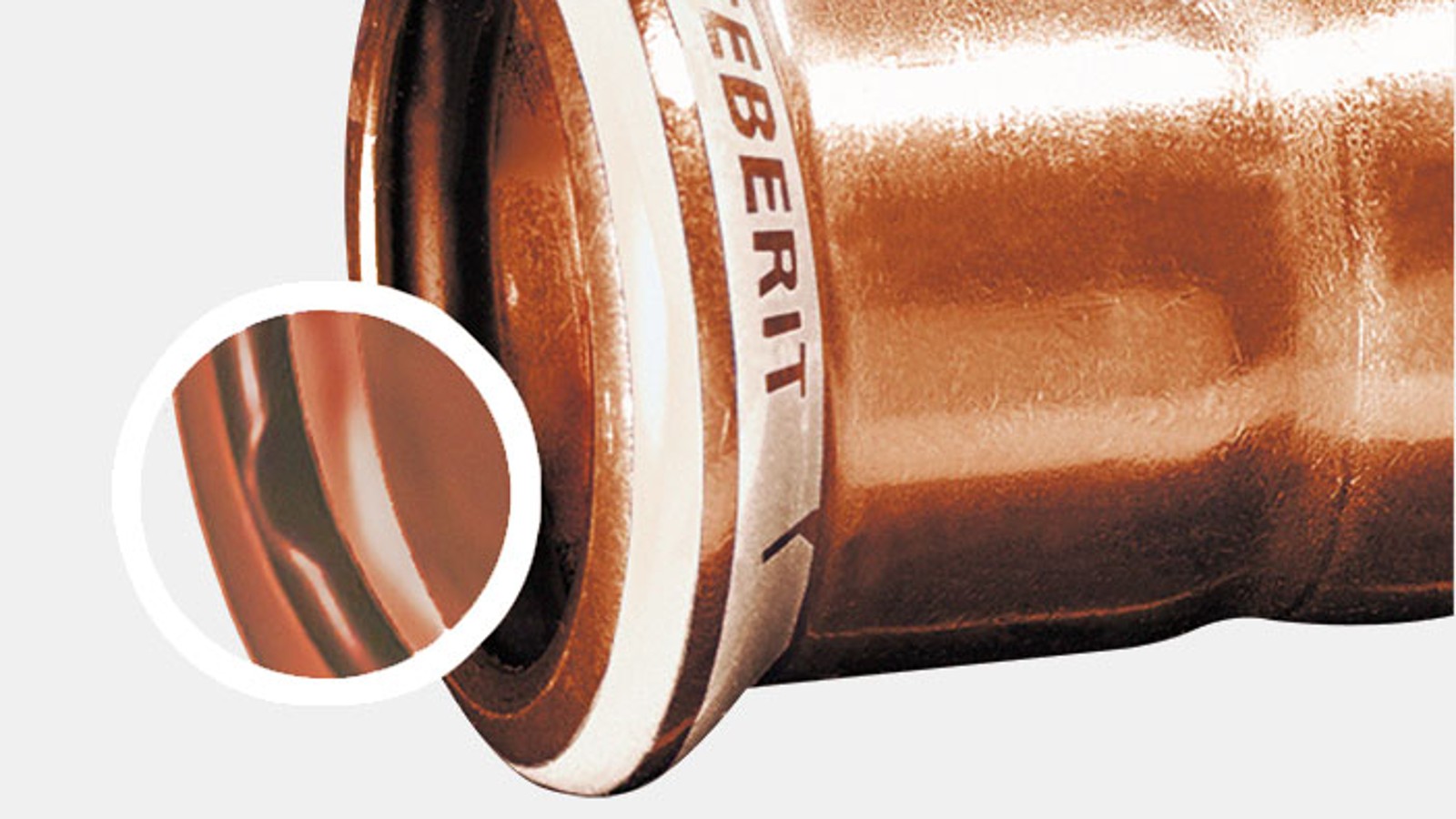

Joints
Joint d'étanchéité en CIIR noir
- Eau potable froide et chaude
- Eau de chauffage
- Eau de refroidissement sans antigel
- Eau de refroidissement avec antigel
- Eau de chauffage urbain ≤ 120 °C
- Eaux résiduaires
- Air comprimé (classe de pureté/huile 0-3)
- Dépression
- Gaz inertes
Les raccords Geberit Mapress Cuivre sont livrés avec les joints d'étanchéité Geberit Mapress CIIR noires.
Joint d'étanchéité noir en EPDM
- Eau potable froide et chaude
- Eau de chauffage
- Eau de refroidissement sans antigel
- Eau de chauffage urbain ≤ 120 °C
- Eaux résiduaires
- Air comprimé (classe de pureté/huile 0-3)
- Dépression
- Gaz inertes
Joint d'étanchéité FKM bleu Geberit Mapress
- Milieu thermique (solaire)
- Huiles minérales
- Carburants
- Air comprimé (classe de pureté/huile 0-X)
Dépression
Températures de fonctionnement:
-30 °C to +120 °C
-25 °C to +220 °C (à court terme)
Joint d'étanchéité HNBR jaune Geberit Mapress
- Gaz naturels
- Gaz liquéfiés
Prérequis:
Utilisation de tuyaux en cuivre de qualité conformément à la norme DIN EN 1057.
Combinables avec d'autres systèmes d'alimentation Geberit

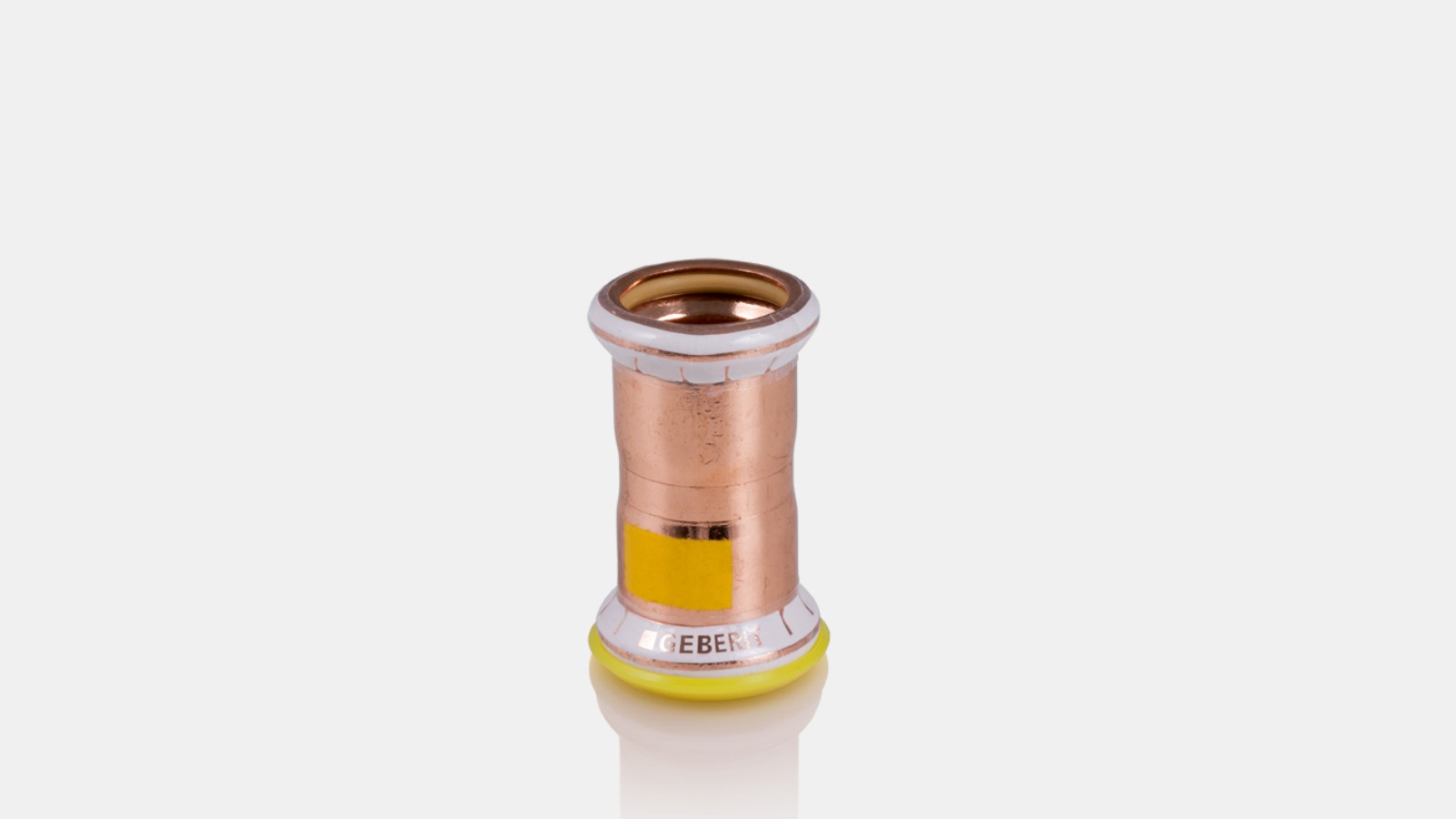

Le raccord Geberit Mapress Cuivre avec joint d'étanchéité jaune en HNBR a été spécialement conçu pour les applications destinées à véhiculer des gaz. Il est doté d'un marquage et de bouchons de protection jaunes.
