Geberit FlowFit Système de tuyauterie à débit optimisé pour l’eau potable
DÉSORMAIS SANS EFFORT
Geberit FlowFit est le système d’alimentation innovant qui simplifie l’ensemble du processus d'installation.
Grâce à leurs retours et suggestions, les installateurs sanitaires ont joué un rôle décisif pendant la phase de développement, permettant à Geberit d’optimiser tout ce qui peut compliquer le travail sur un chantier.
Pour des processus sans effort, intuitifs et souples pendant l'installation – comme cela devrait être.
Êtes-vous à la recherche du système de canalisation approprié ?
Gaz industriels, installation air comprimé, eau traitée, huiles, liquides de refroidissement et autres. Il existe de nombreux domaines d'application dans l'industrie, mais quel système de canalisation correspond à quel domaine d'application ? L'outil applications industrielles Geberit aide l'utilisateur à choisir le système de canalisation approprié.
Particulièrement simple à poser
Grâce à sa technologie de sertissage latéral, le système d’alimentation Geberit FlowFit simplifie le montage à différents échelons et accélère le processus de travail. Seulement deux mâchoires permettent de sertir tous les diamètres de d16 à d75. Il n’est donc plus nécessaire de changer fréquemment d’outil.
Des regards permettent aux installateurs de s’assurer que le tuyau est inséré à la bonne profondeur. Grâce aux indicateurs de sertissage bleus ou orange présents sur les raccords, il est en outre possible de vérifier que le système a été correctement posé et serti.
Les raccords à sertir Geberit FlowFit se distinguent par un débit optimisé, ce qui permet d’utiliser des diamètres plus petits pour l’installation d’eau potable.
Les tuyaux Geberit FlowFit sont disponibles en barres et en rouleaux, avec ou sans isolation. Le vaste assortiment de raccords Geberit FlowFit convient à de nombreux domaines d’application.
De bonnes raisons de choisir Geberit FlowFit
Facilité d'installation
Installation simple avec moins d'étapes de travail et sans imprévus.
Deux mâchoires de sertissage pour toutes les dimensions
Installation facile et rapide avec moins de changements d’outil.
Sertissage fiable
Guidage clair de l'outil et contrôle fiable du sertissage
Optimisation du débit
La réduction des pertes de pression permet d'utiliser des diamètres de tube plus petits dans la planification.
Principales applications et domaines d’utilisation
Conduites d’eau potable
Geberit FlowFit peut être utilisé pour les conduites d’eau potable dans les colonnes montantes et pour les conduites de raccordement eau froide et eau chaude.
Chauffage dans la technique du bâtiment
Geberit FlowFit peut être utilisé pour l’eau de refroidissement et de chauffage, avec ou sans antigel, jusqu’à 10 bars.
Air comprimé
Geberit FlowFit peut être utilisé pour des applications d’air comprimé jusqu’à 10 bars.
Avantages de Geberit FlowFit Pour une installation rapide, intelligente et fiable
Plus jamais de position de travail inconfortable
Geberit FlowFit permet un travail sûr et sans effort en éliminant les étapes de travail individuelles et en réduisant le nombre d’outils. De plus, des options de contrôle claires simplifient une installation fiable et sûre.

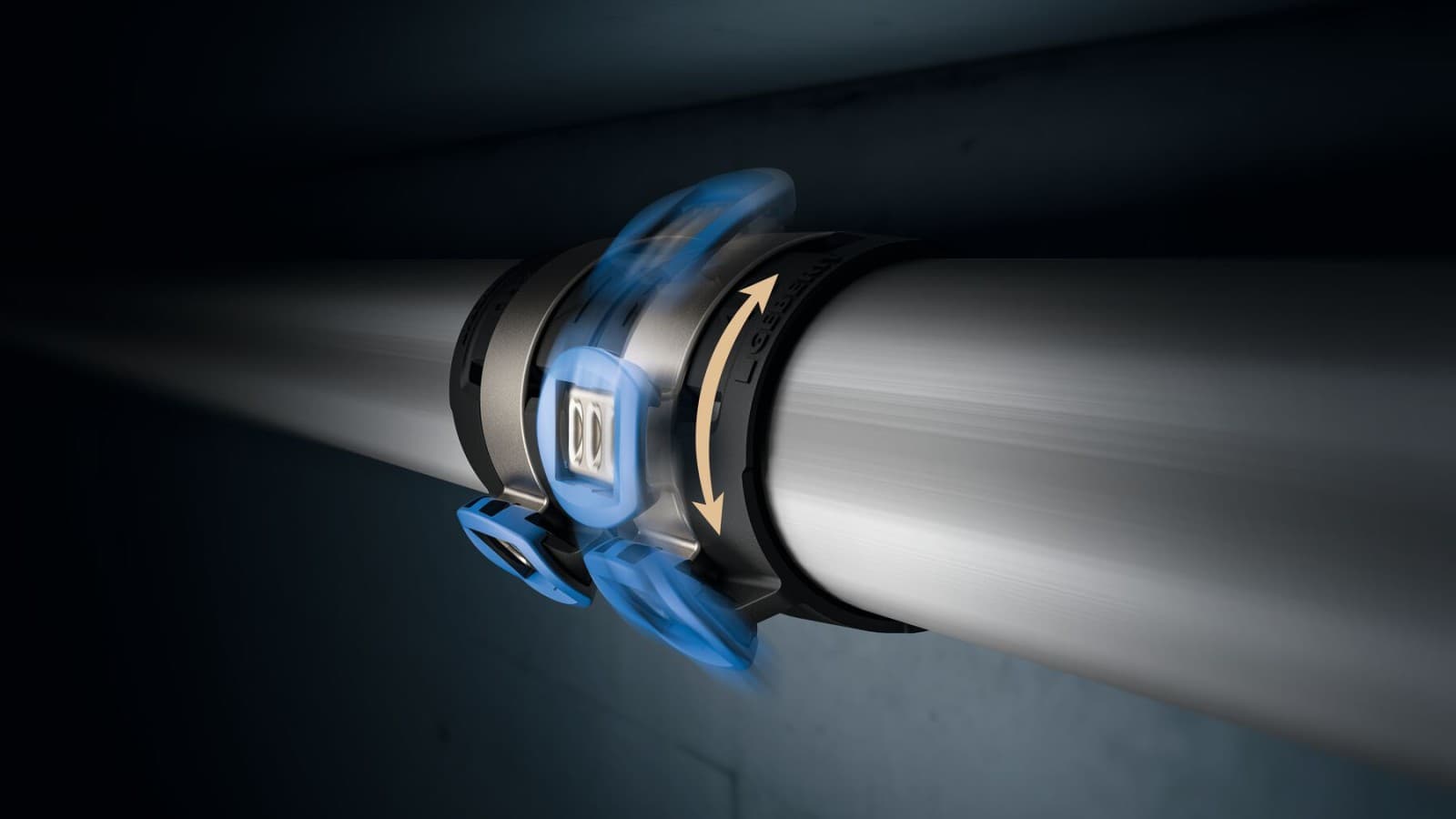

Le point de presse est rotatif, de sorte que la mâchoire de la presse peut être facilement fixée dans n’importe quelle situation d’installation. Cela signifie que les joints de sertissage peuvent être serti en toute sécurité, même dans les zones d’installation étroites et difficiles d’accès.
Grâce à la conception spéciale du raccord, il n’est pas nécessaire de calibrer et d’ébavurer les tubes après les avoir coupés à longueur.
Sertissage pratique et sûr : avec le sertissage latéral, la mâchoire de sertissage ne doit être appliquée que d’un seul côté. Le point de sertissage peut être tourné de manière à ce que les raccords à sertir soient facilement accessibles et puissent être pressés en toute sécurité. Les raccords à sertir peuvent être tournés par incréments de 45°.

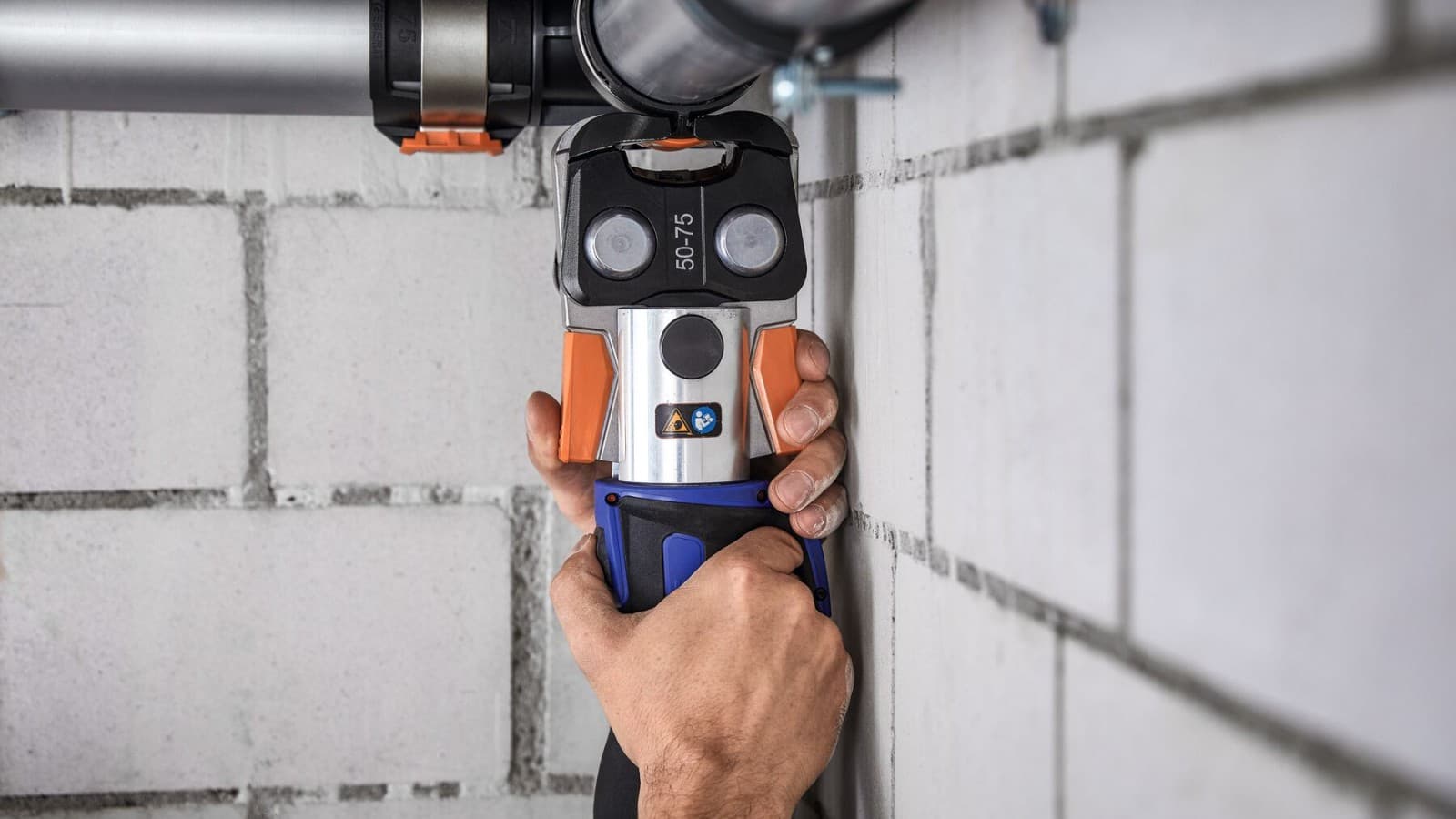

Installation dans des situations de construction étroites : la mâchoire de sertissage ne doit être placée que sur le côté – cela permet un sertissage sans effort et en toute sécurité, même dans les coins ou les espaces confinés.

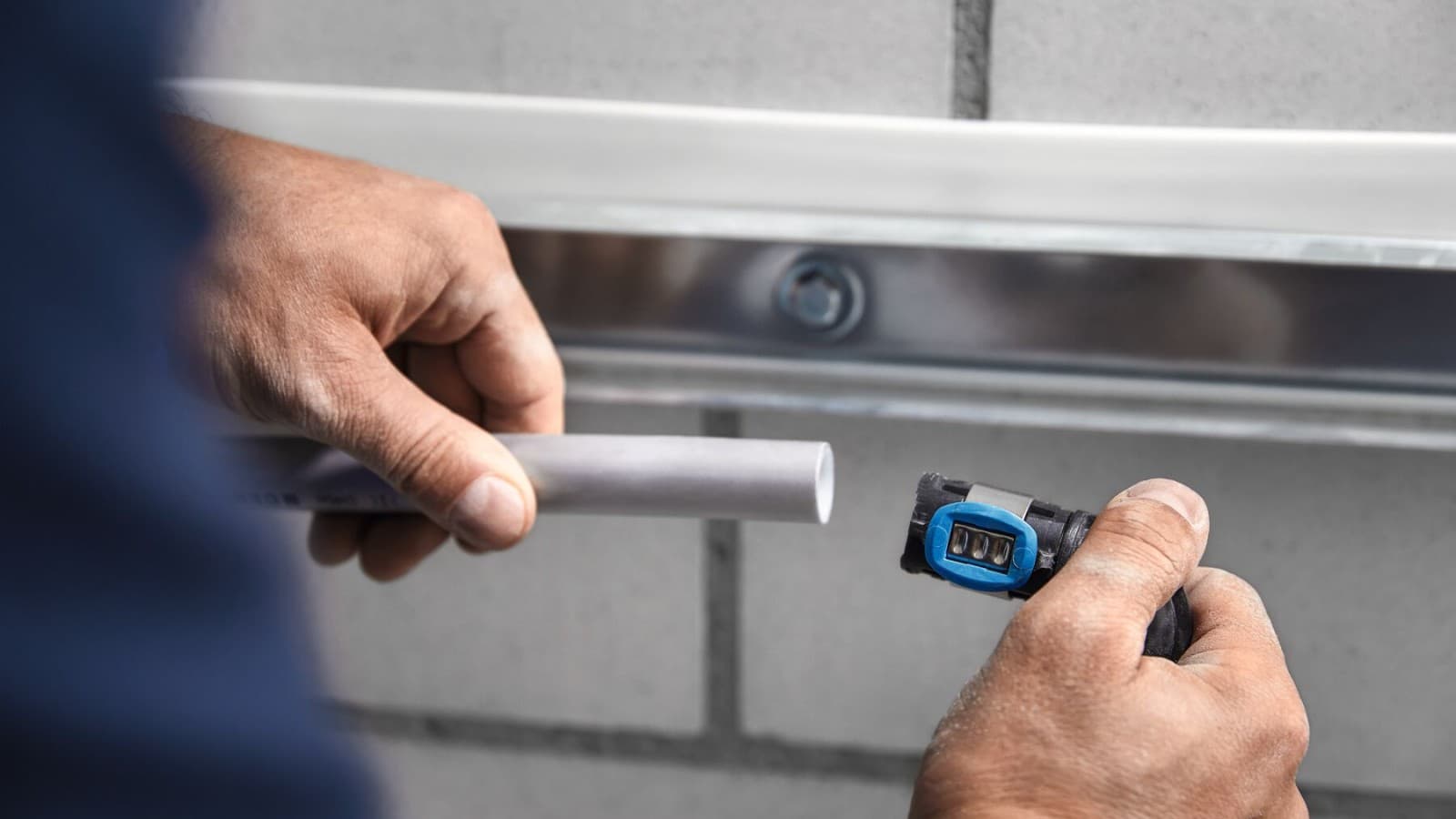

Pas d’ébavurage ni de calibrage : une fois coupés à longueur, les raccords à sertir FlowFit sont placés directement sur le tube. Dans le cas d’un tube non rond, un outil de calibrage Geberit est disponible.
Plus jamais de changement d'outil

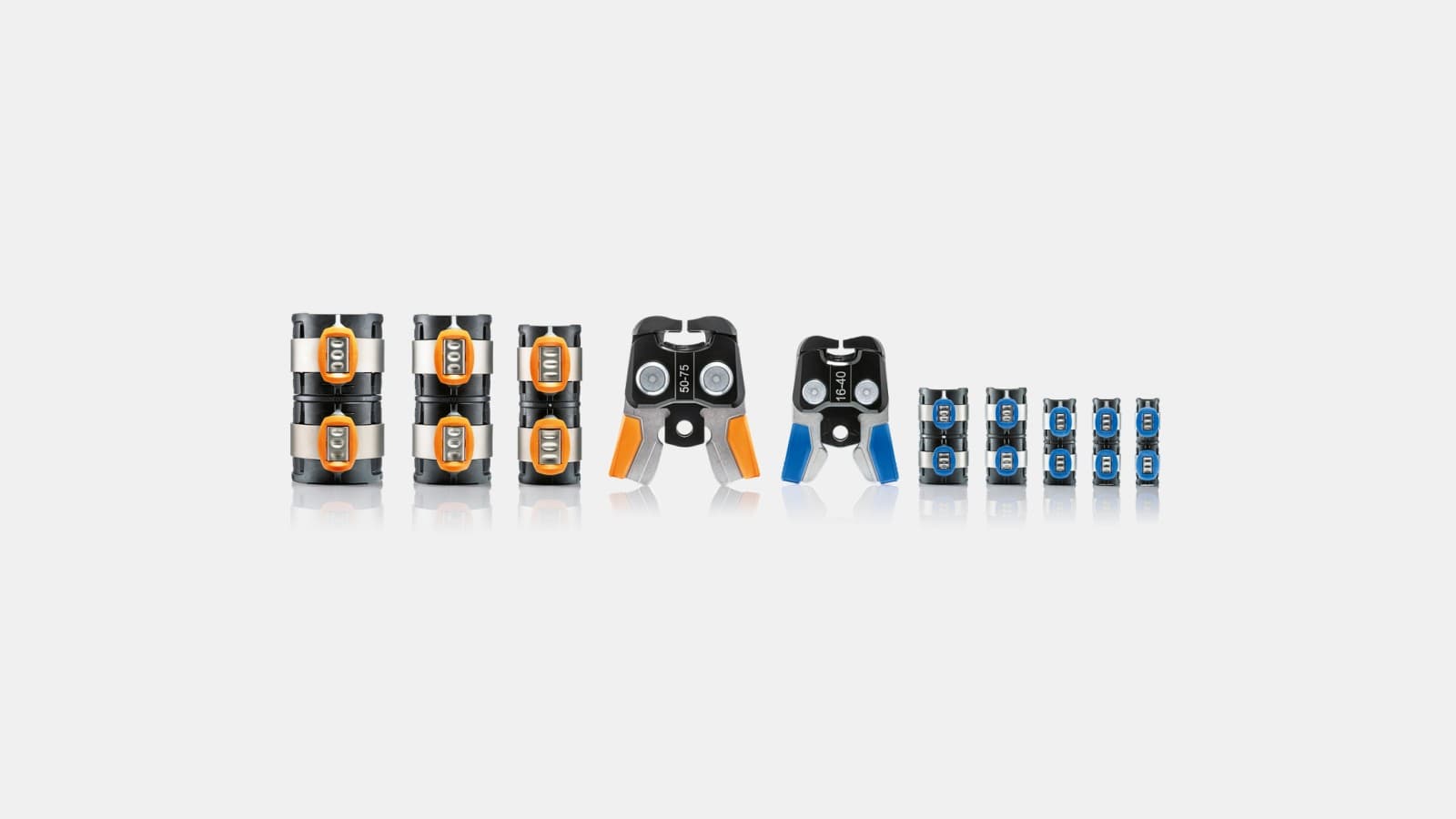

Avec seulement deux mâchoires de sertissage, il est possible d’usiner des tubes en huit dimensions de d16 à d75. Il n’est donc plus nécessaire de changer les mâchoires et de réduire considérablement le nombre d’outils nécessaires sur le chantier.
Les dimensions d16 à d40 peuvent être usinées à l’aide d’une pince à main. Par exemple, un immeuble entier peut être installé sans électricité ni remplacement de la batterie.
Le codage couleur assure une affectation claire de la mâchoire et de l’ajustement et évite les erreurs dues à la confusion.
Pas besoin de changer d’outil : seules deux mâchoires de sertissage sont nécessaires pour presser les huit dimensions de d16 à d75. Cela signifie que les installations de salle de bains peuvent être traitées sans effort sans changer de mâchoire.

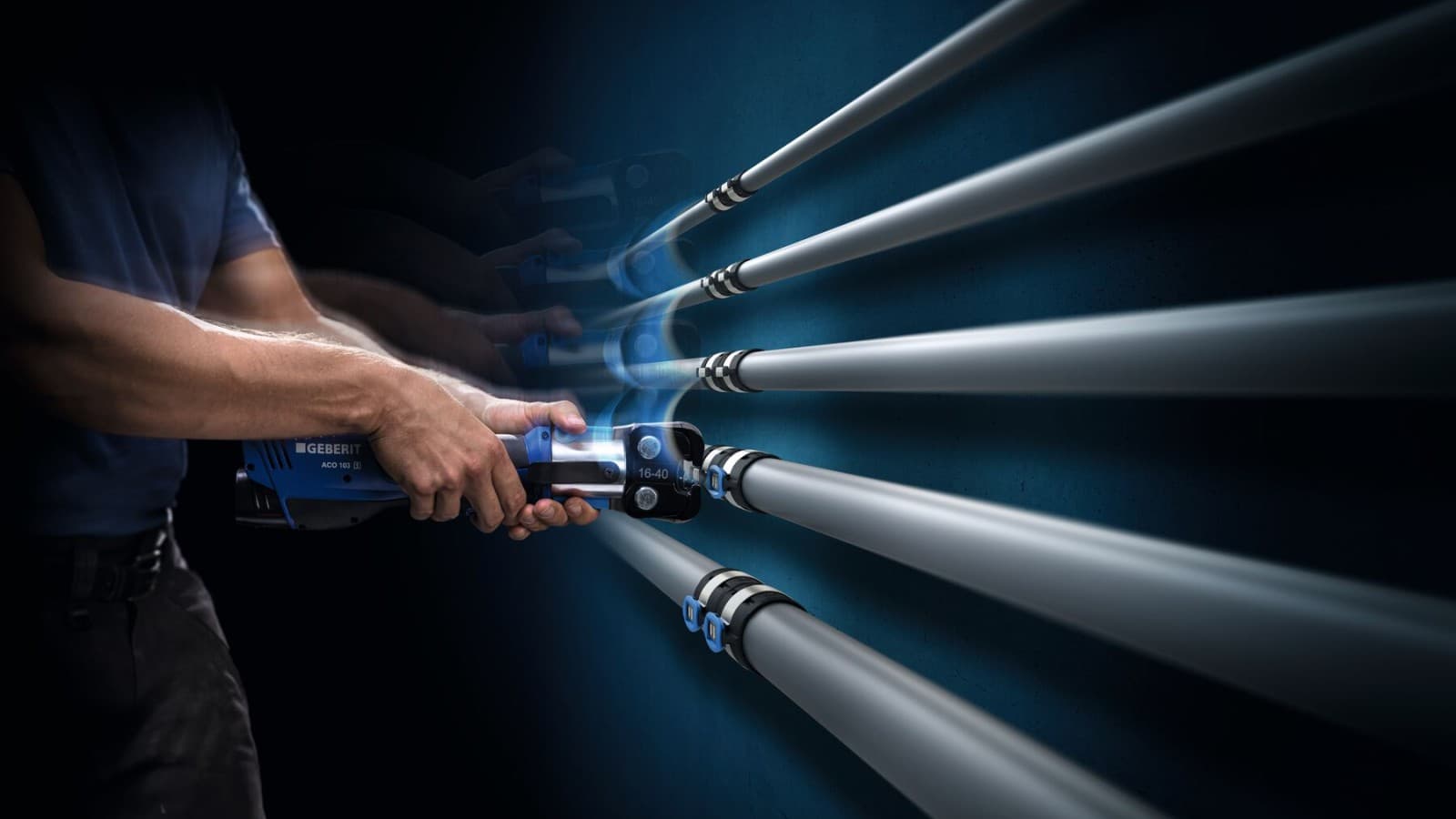

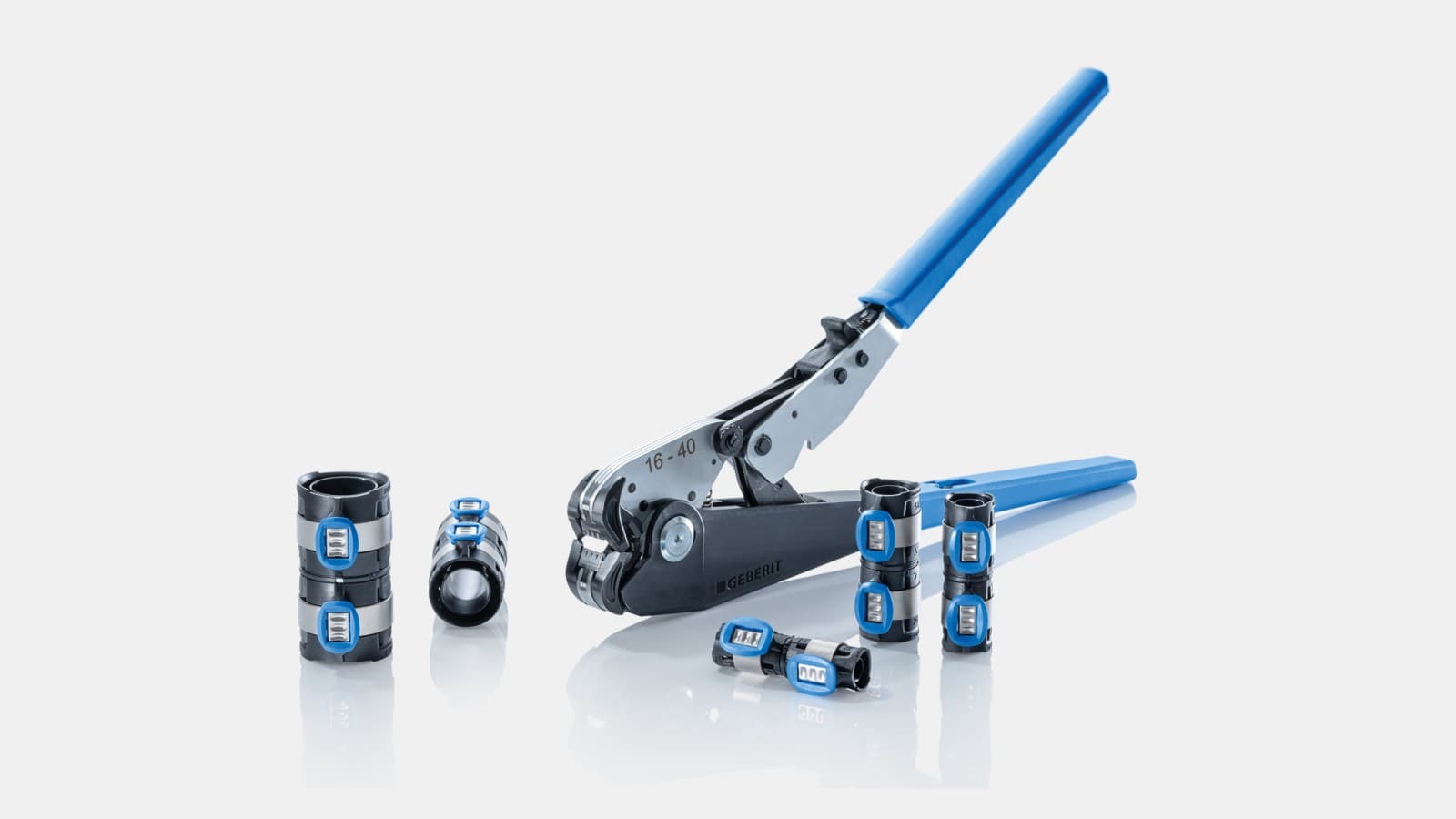

Une pince à main pour les dimensions d16 à d40 : avec la pince à main, une installation indépendante de l’alimentation est possible - toujours prête à l’emploi, sans rupture de charge ni changement de batterie.

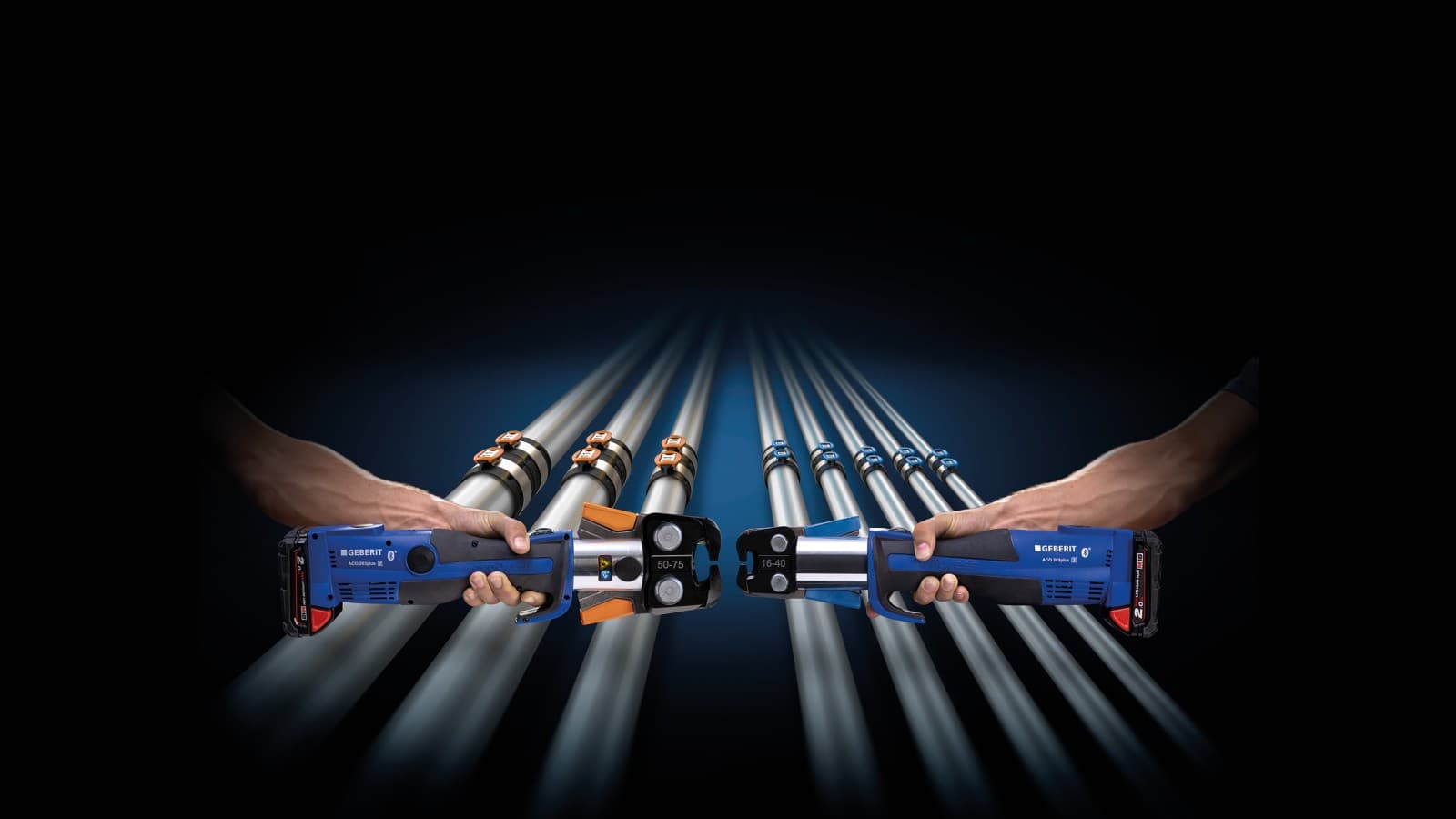

Affectation des couleurs de la mâchoire de presse à la dimension : avec l’affectation des couleurs de l’indicateur de presse et de la mâchoire de presse, l’utilisateur atteint intuitivement le bon outil.
Plus jamais d'incertitude
Geberit FlowFit assure la sécurité de l’usinage dans plusieurs domaines. La profondeur d’insertion du tube peut être vérifiée à l’aide de fenêtres d’observation dans le raccord.

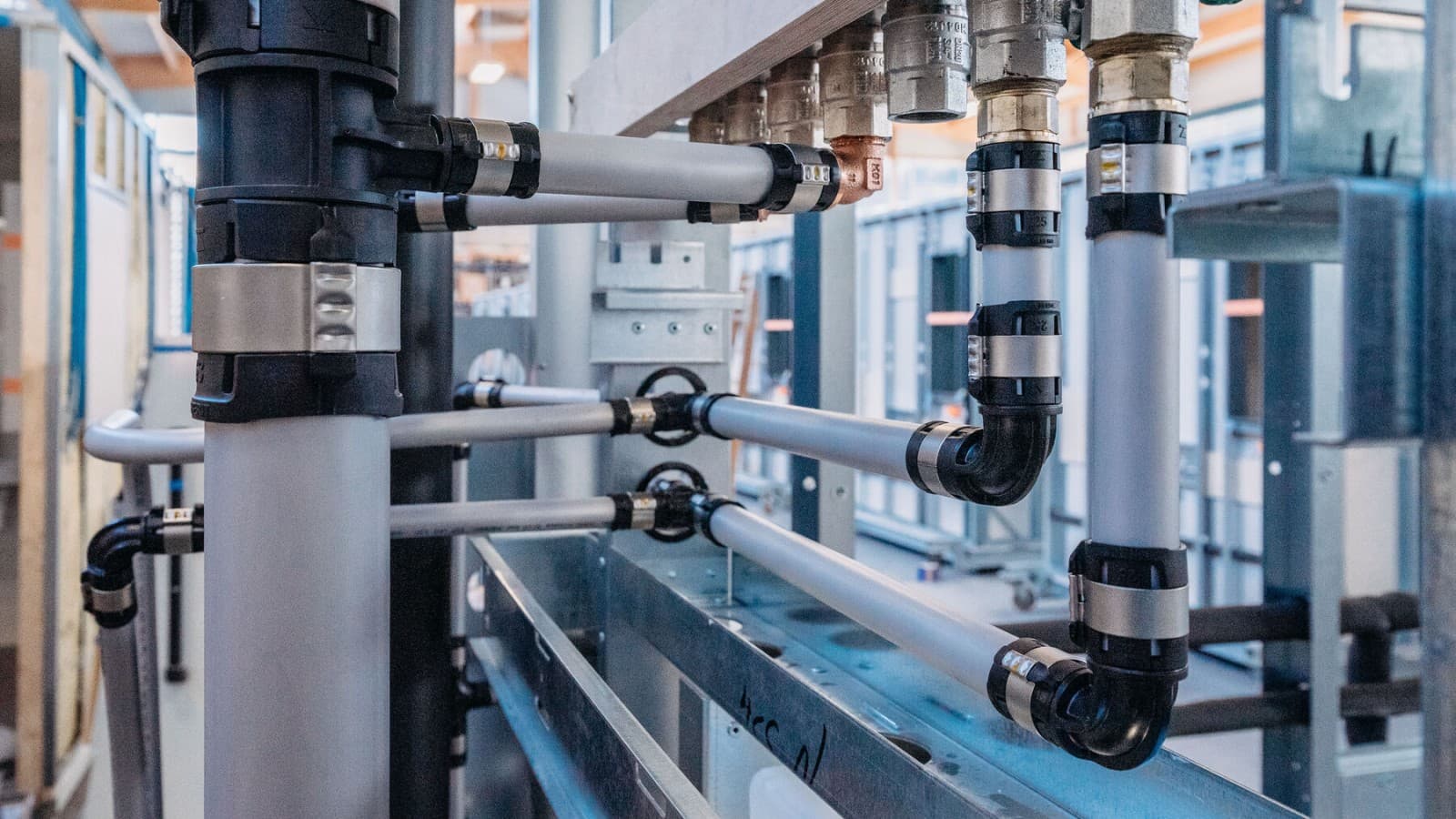

L’indicateur de sertissage coloré ne tombe qu’après un sertissage réussi, signalant ainsi clairement les joints non sertis lors de l’inspection visuelle.

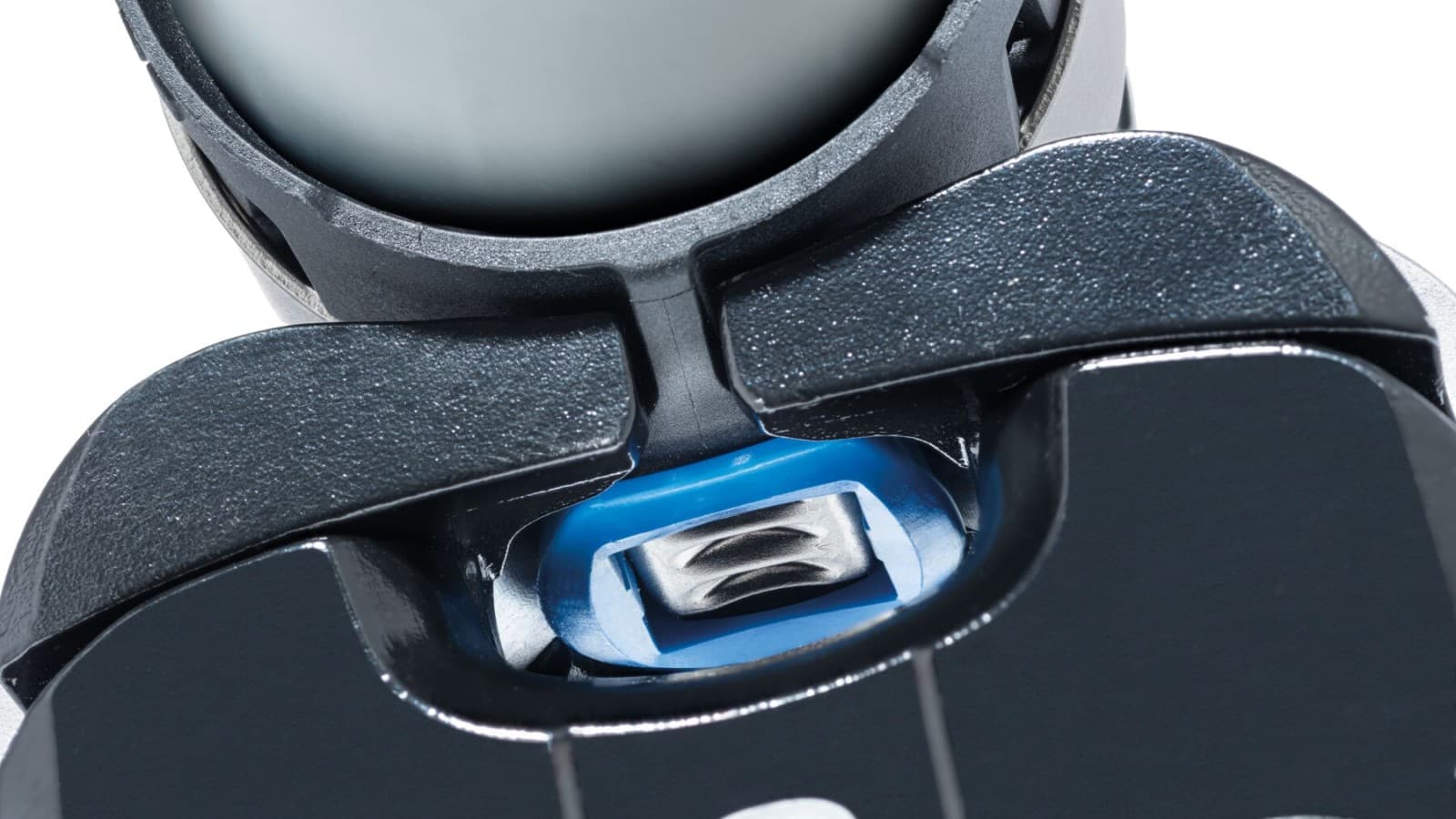

L’outil et l’indicateur de presse s’emboîtent l’un dans l’autre comme une serrure et une clé. Un sertissage incorrect dû à une mauvaise fixation de l’outil est donc presque impossible.
Sans pressage incorrect : les indicateurs de sertissage servent d’aide pour une fixation facile des mâchoires de presse. Le risque d’un jointoiement incorrect en raison d’une application incorrecte est donc presque impossible.

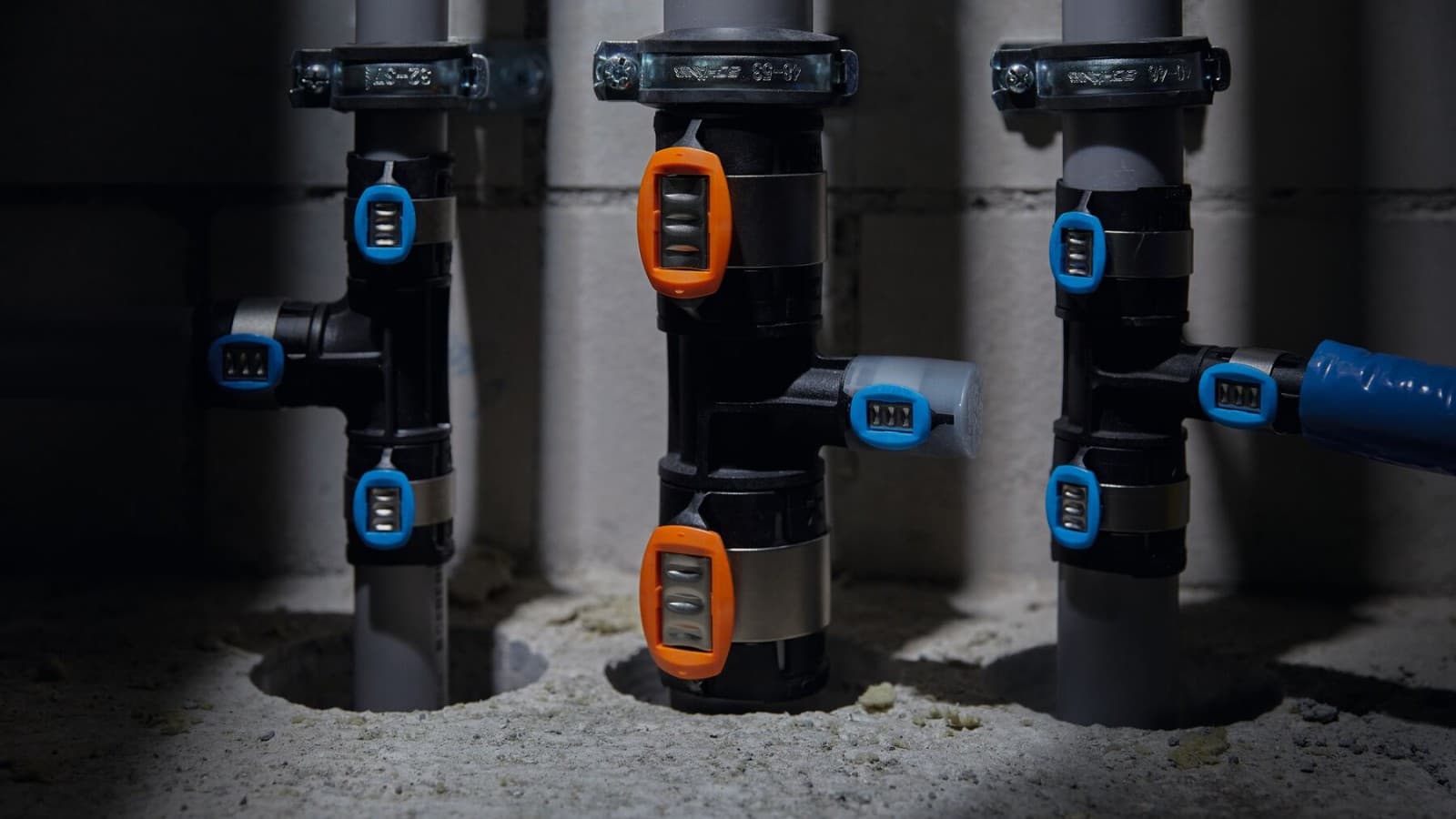

Les raccords non sertis sont facilement reconnaissables : même dans des conditions de visibilité difficiles, il est possible de voir clairement si l’indicateur de sertissage est toujours présent ou si la zone a déjà été jointoyée. Les raccords non pressés sont immédiatement visibles lors des tests de pression.

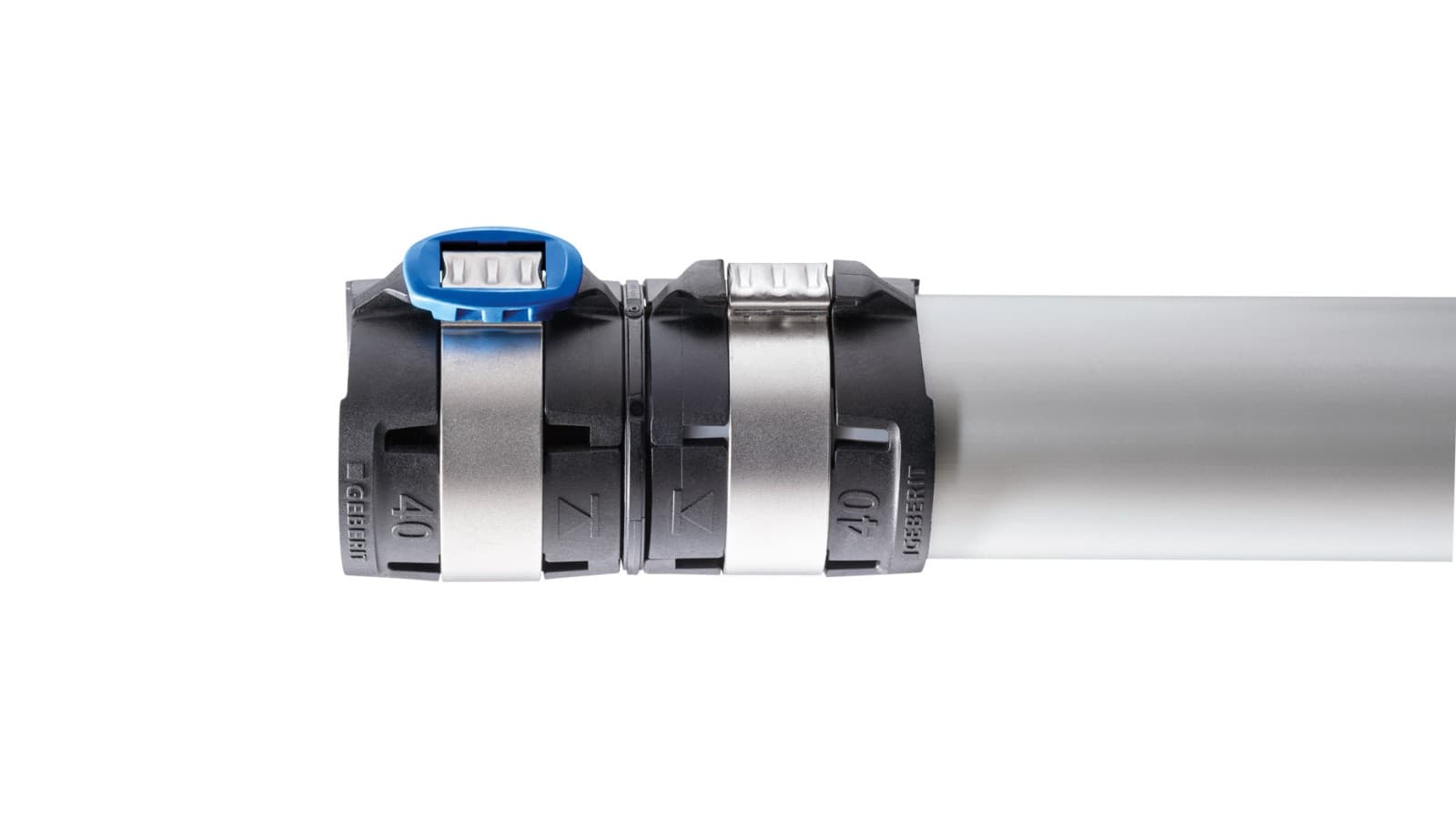

Contrôle en toute sécurité de la profondeur d’insertion : les fenêtres de visualisation dans le raccord indiquent clairement si le tube est complètement et correctement inséré.
Plus jamais de souci d’hygiène ni de perte de pression inutile
La conception optimisée du débit des raccords à sertir Geberit FlowFit permet de réduire considérablement les pertes de pression. La planification et l’installation avec des diamètres plus petits de l’installation d’eau potable deviennent possibles.
Cela permet de réduire les temps de production et les volumes d’eau, ce qui présente des avantages évidents pour l’hygiène de l’eau potable.
Tous les raccords et tuyaux Geberit FlowFit, y compris les raccords filetés, sont scellés par des capuchons de protection. Cela signifie qu’ils sont protégés en toute sécurité de la poussière et de la saleté pendant le transport et le stockage.
Système d’alimentation optimisé en termes de pertes de pression : en raison des pertes de charge minimales, l’installation d’eau potable peut être réalisée avec des conduites de plus petite taille qu’auparavant. Outre les avantages pour l’hygiène, cela permet également d’économiser du matériel et de réduire les efforts d’installation.

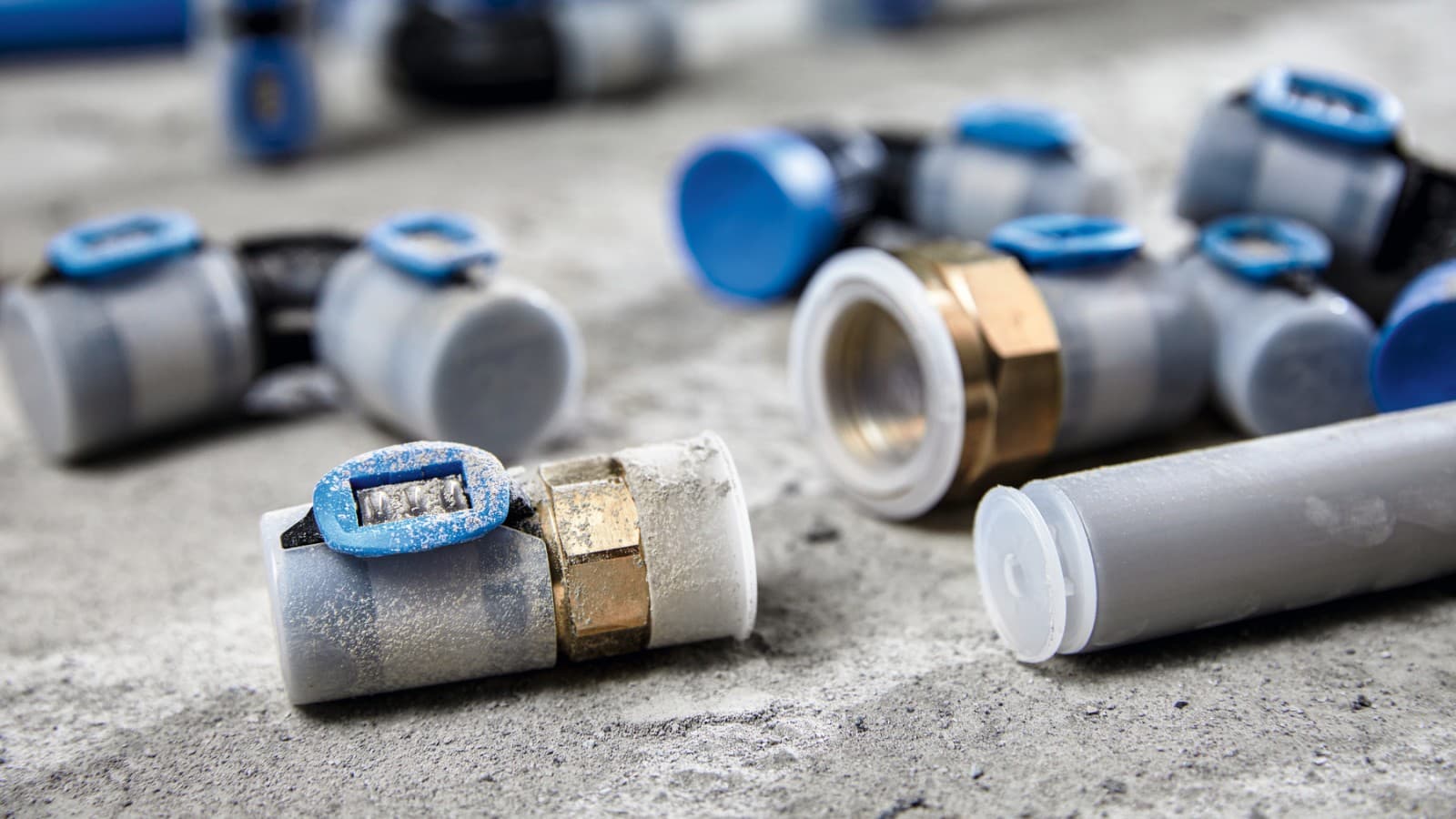

Protection contre la poussière et l’encrassement : tous les raccords Geberit FlowFit, y compris les raccords filetés et les tuyaux, sont entièrement protégés contre l’encrassement et les dommages causés par le transport grâce à des capuchons de protection.

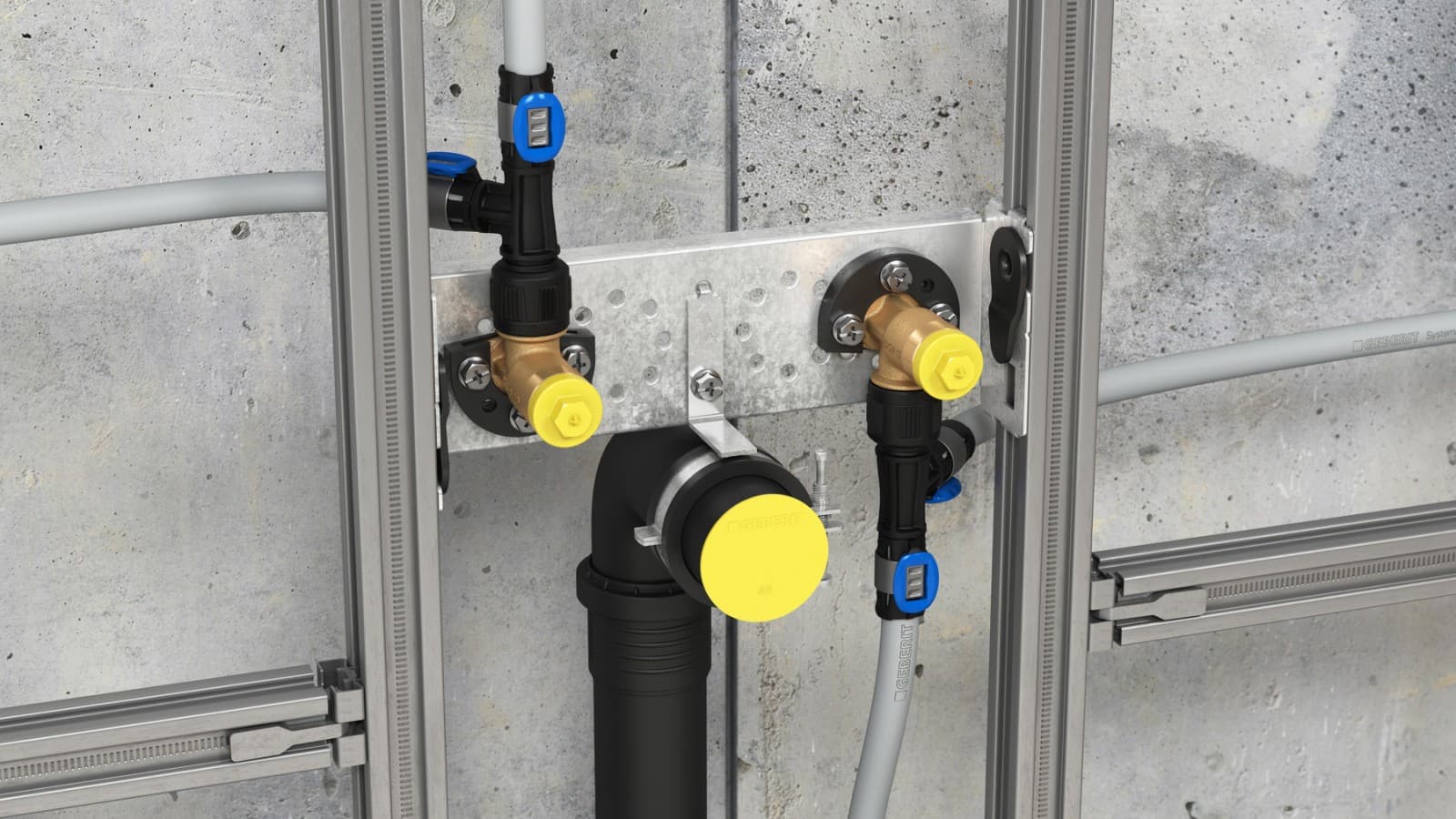

L’utilisation des pièces en T Geberit MasterFix permet de réduire considérablement le transfert de chaleur au niveau du raccord de la vanne et de mettre en œuvre une installation en boucle en même temps.
Geberit FlowFit en un coup d’œil
Faits et chiffres
Vue d’ensemble de la gamme
- 8 diamètres nominaux d16 à d75
- Environ 500 raccords et pièces
- Tuyaux multicouches (ML), également disponibles en gaine de protection ou pré-isolés
- Transition MasterFix pour un raccordement à visser sûr et sans outil aux objets sanitaires Geberit
- Assortiment diversifié d’adaptateurs et de transitions vers d’autres systèmes
Dimensions
Dimensions de tuyaux disponibles
| Diamètre nominal DN | Dimension d x s (mm) |
|---|---|
| 12 | 16 x 2,0 |
| 15 | 20 x 2,0 |
| 20 | 25 x 2,5 |
| 25 | 32 x 2,8 |
| 32 | 40 x 3,0 |
| 40 | 50 x 3,8 |
| 50 | 63 x 4,0 |
| 65 | 75 x 4,6 |
Raccords
Caractéristiques
Vaste assortiment

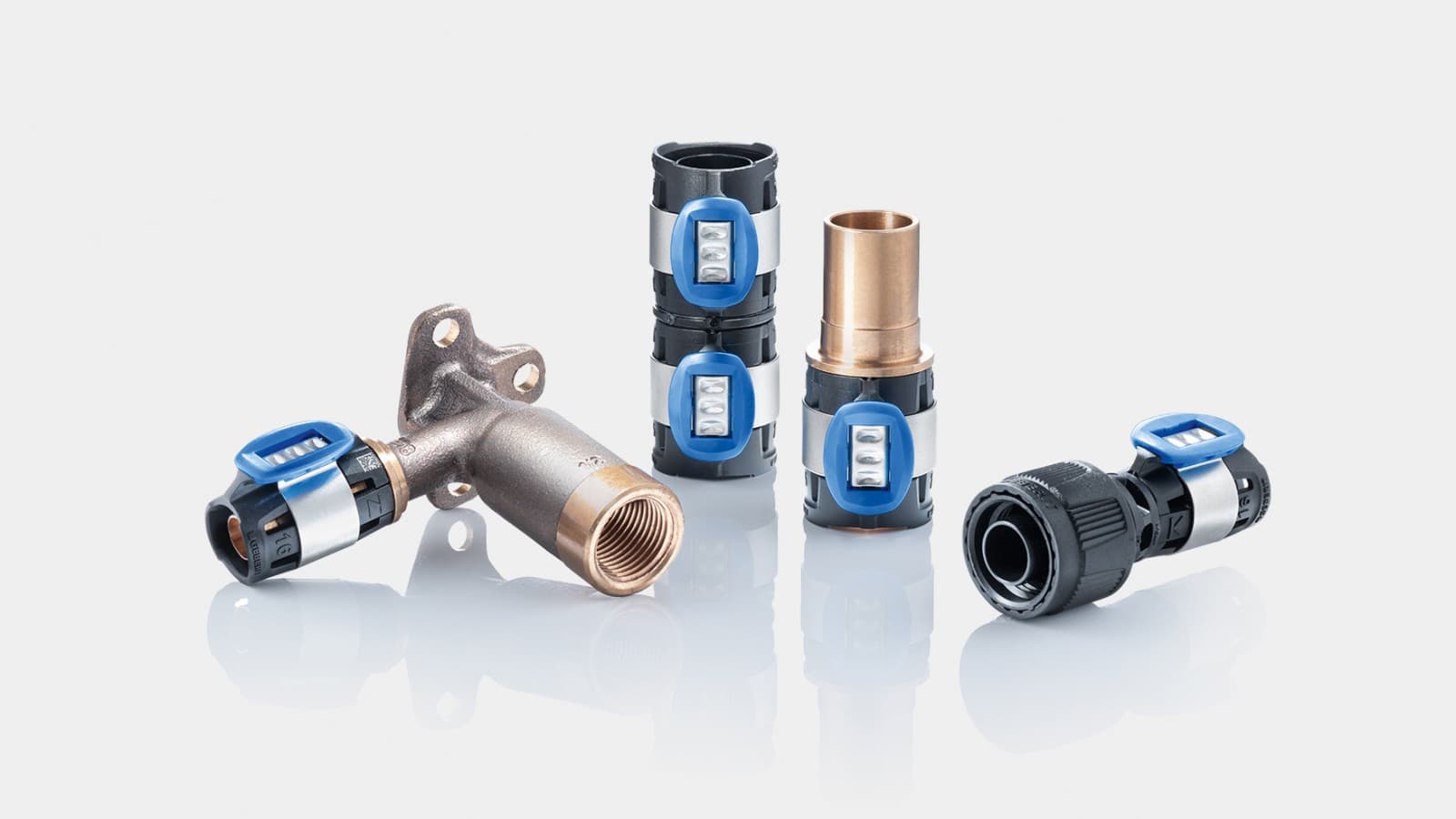

Geberit FlowFit propose un vaste assortiment de raccords en PPSU, bronze sans plomb et bronze au silicium sans plomb. La gamme comprend des raccords standards et des raccords spéciaux.
Raccordement sans outil
Avec la transition MasterFix, il est possible de raccorder sans outil Geberit FlowFit à toutes les robinetteries Geberit et de démonter les raccords même après de longues années d’utilisation.
Peut être combiné avec d’autres systèmes d’alimentation
Des transitions supplémentaires sont disponibles pour le raccordement à d’autres systèmes d’alimentation Geberit.

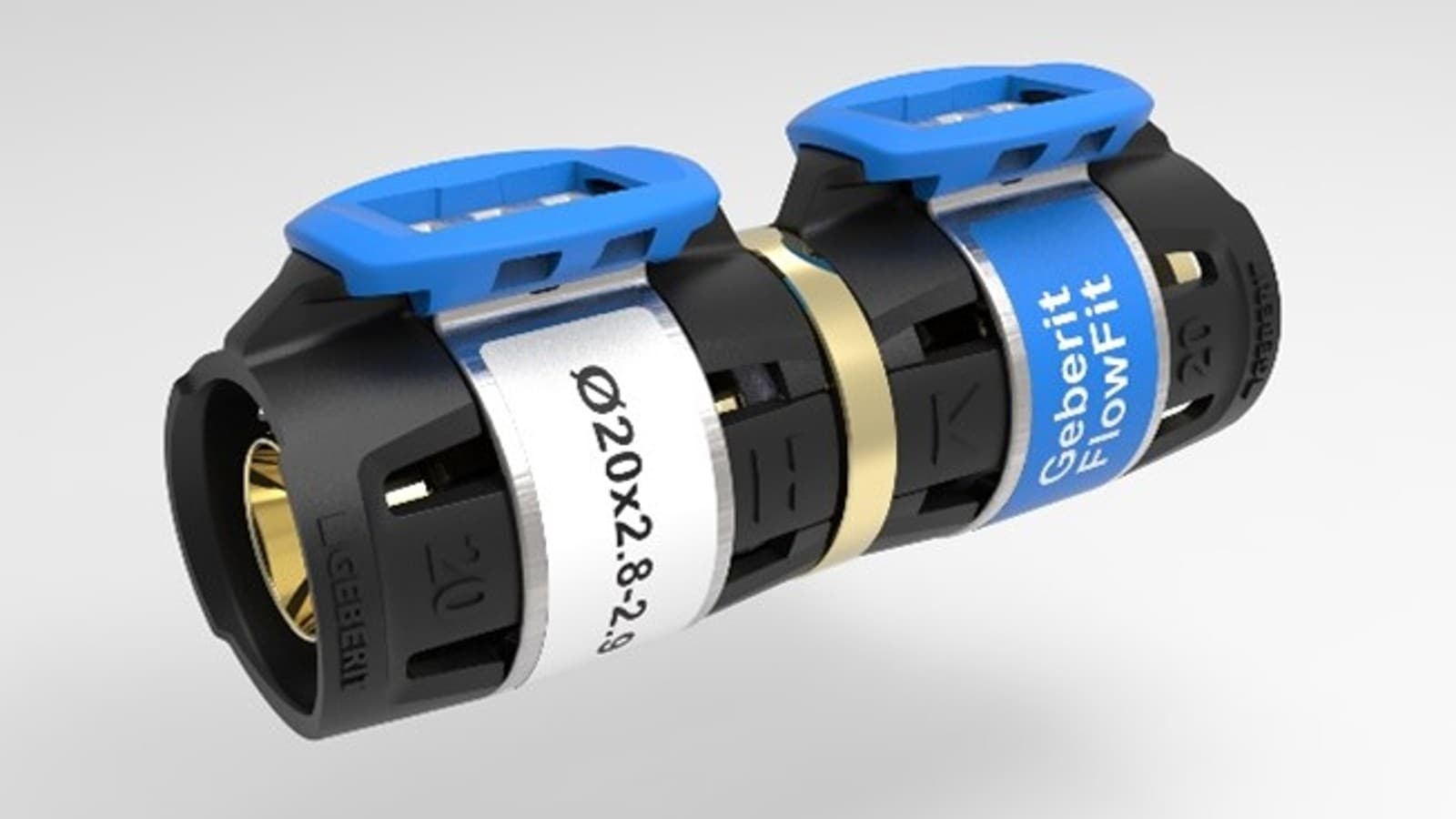

Raccord universel Geberit FlowFit
Si Geberit FlowFit doit par exemple être utilisé avec des tuyaux plus anciens déjà installés dans un bâtiment, il était jusqu’à présent nécessaire de procéder à un raccordement fastidieux et long.
Le raccord universel Geberit FlowFit offre ici une solution bien plus simple. Il suffit de mesurer la dimension du tuyau existant, de le préparer avec l’ébarbeur et calibreur Geberit, puis d’emboîter le raccord avant de le sertir. A l’autre extrémité, Geberit FlowFit s’installe comme à l’accoutumée.
Le raccord universel Geberit FlowFit est disponible dans les dimensions d16 à d26 avec différentes épaisseurs de tuyau.
Tuyaux système

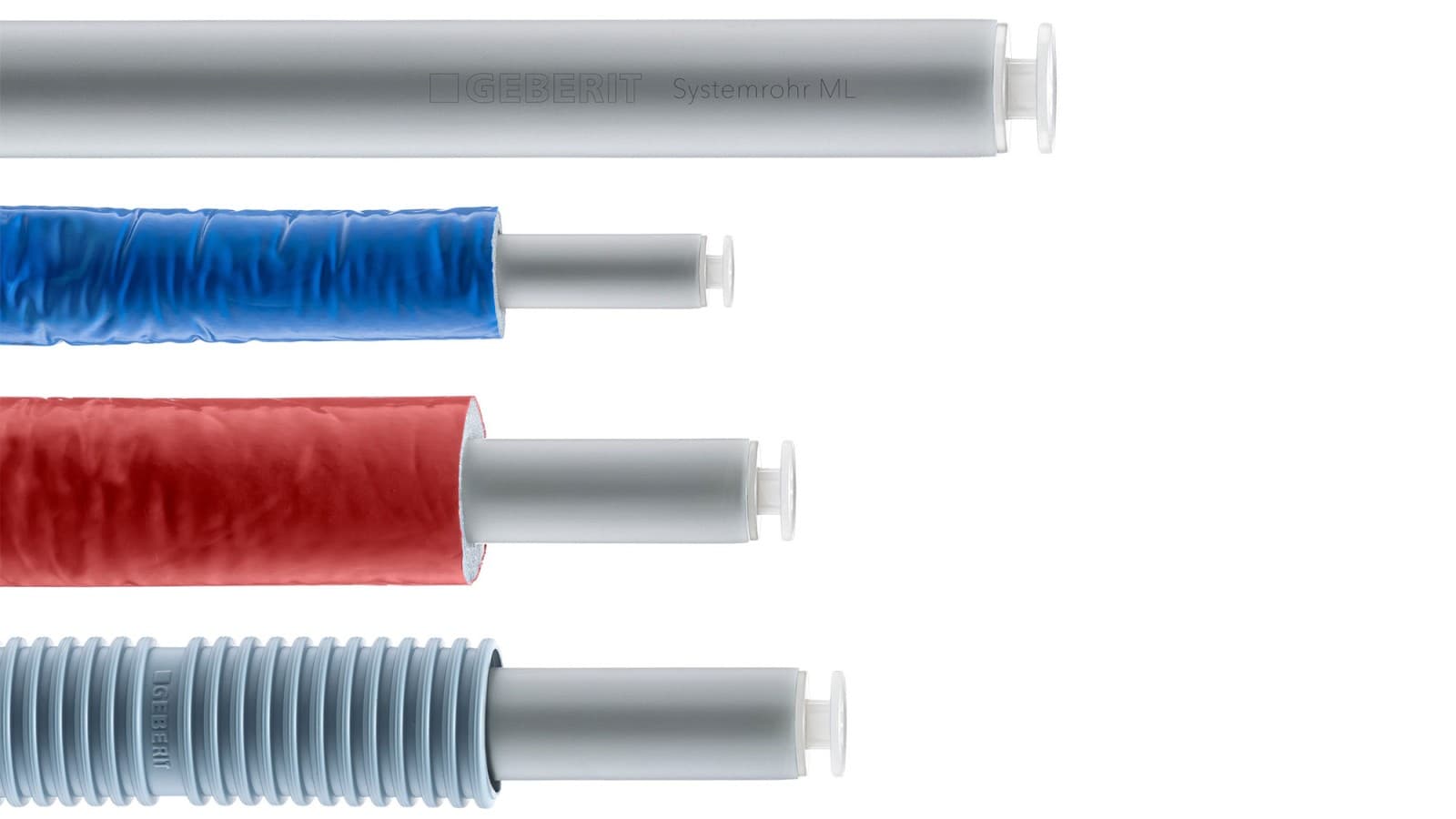

Tuyau multicouche Geberit
- Tuyau multicouche pour toutes les applications
- Léger et indéformable
- Disponible en tant que tuyau nu pour les dimensions d16 à d75
- Avec gaine de protection ou isolation en mousse de polyéthylène pour les dimensions d16 et d20
- Différentes épaisseurs d’isolation disponibles, revêtues d’une feuille très résistante rouge et bleu
- Capes de protection aux extrémités du tuyau pour empêcher les dépôts de poussière et de saletés
- Disponible en rouleaux pour les dimensions d16 à d32
Déclaration Environnementale Produit
Déclaration DEP
Les déclarations environnementales produits (« Environmental Product Declarations » ou DEP), apportent de la transparence et permettent de comparer les produits en fonction de leur empreinte environnementale.
Pour Geberit FlowFit, des déclarations environnementales produits sont disponibles pour les tuyaux et pour les raccords les plus courants :
- Tuyau multicouche Geberit FlowFit
- Raccords an matière synthétique Geberit FlowFit (uniquement en anglais)
- Raccords en métal Geberit FlowFit
Installation
